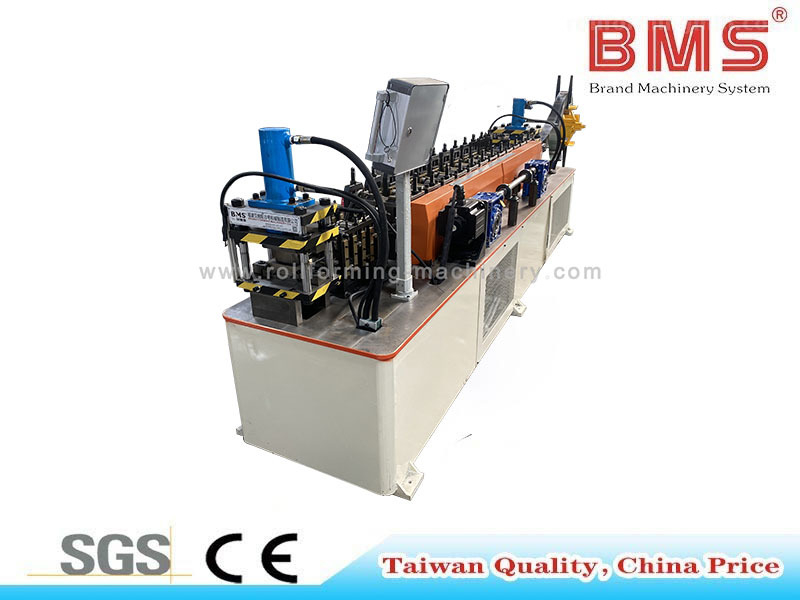

Máquina formadora de rolos de suporte horizontal para prateleiras

Máquina formadora de rolos de suporte horizontal para prateleiras

A produção de componentes de contraventamento horizontais é uma etapa crítica no estabelecimento de sistemas de armazenamento seguros, rígidos e resistentes. Nosso equipamento especializado de perfilagem é projetado para se integrar perfeitamente às suas soluções mais amplas de logística e fabricação de armazenamento. Ao transformar bobinas de aço galvanizado bruto em suportes estruturais de formato preciso, este equipamento garante que cada estante de armazém montada possa suportar imensas capacidades de carga. Entendemos que as compras industriais exigem confiabilidade e tolerâncias exatas; portanto, nosso sistema foi desenvolvido para fornecer resultados consistentes e repetíveis que se alinham perfeitamente aos requisitos complexos de engenharia de instalações.

I. Principais vantagens e recursos da máquina

• Função de puncionamento on-line integrada para instalação conveniente: A operação rítmica e poderosa da unidade de puncionamento hidráulica cria furos limpos e sem rebarbas diretamente na linha de produção contínua. Isso elimina a necessidade de processamento secundário, acelerando significativamente a taxa de produção e garantindo que cada suporte horizontal se alinhe perfeitamente durante a montagem final do rack do armazém.

• Os rolos são temperados após usinagem fina com aço para molde Cr12Mov (=D2=SKD11) e tratamento térmico HRC 58-62, para longos períodos de trabalho de mais de 10 anos: Ao tocar a superfície brilhante e usinada com precisão desses rolos, você sente a durabilidade de nível industrial. Este rigoroso processamento térmico garante excepcional resistência ao desgaste contra o atrito contínuo do metal, traduzindo-se em custos de manutenção drasticamente reduzidos e um excelente retorno do investimento ao longo de uma década de uso intenso.

• Projeto de engenharia de Taiwan, servo motor + acionamento por engrenagem para formação de alta precisão, vida útil da máquina mais que o dobro de outras máquinas baratas indianas e chinesas: Ouça o zumbido suave e de baixa vibração da transmissão da engrenagem. Este avançado sistema de acionamento garante que a chapa metálica avance com absoluta estabilidade, evitando o deslizamento do material e mantendo a integridade dimensional rigorosa em milhares de metros de produção.

• Grandes vendas nas Filipinas e na Indonésia: O equipamento provou sua confiabilidade constante em climas tropicais exigentes e de alta umidade. Seus gabinetes elétricos robustos e componentes resistentes à ferrugem garantem uma operação ininterrupta, tornando-o um ativo confiável para expansões de instalações em todo o Sudeste Asiático.

• Serviços exclusivos de personalização e engenharia: Além das especificações padrão, oferecemos consultas de engenharia individuais. Podemos adaptar os perfis dos rolos e as matrizes de puncionamento para corresponder aos seus desenhos de perfil proprietários, aos requisitos exatos de tolerância e aos orçamentos de projetos específicos, garantindo que a máquina final se adapte perfeitamente ao seu ecossistema de produção exclusivo.

II. Especificações técnicas e configurações flexíveis

Configurações opcionais flexíveis

Para acomodar diversas capacidades de produção e planos de despesas de capital, oferecemos opções de configuração altamente adaptáveis. Instalações que buscam automação máxima podem optar por desbobinadores hidráulicos e transmissões de caixa de engrenagens premium, garantindo que bobinas pesadas de aço galvanizado sejam manuseadas com intervenção manual mínima. Alternativamente, para operações que priorizam a economia inicial sem sacrificar a precisão da formação do macho, os desbobinadores manuais e os acionamentos de corrente para serviço pesado fornecem uma solução excepcionalmente confiável. Você também tem a flexibilidade de selecionar componentes de controle elétrico de marcas líderes internacionais como Schneider, Siemens ou Delta, garantindo integração perfeita com seus protocolos de manutenção de fábrica existentes.

III. Exibição de componentes de máquinas e fluxo de trabalho automatizado

Testemunhe a eficiência sincronizada de uma linha de produção totalmente automatizada. O processo começa no dispositivo guia de alimentação, que alinha meticulosamente a folha GI recebida. Este primeiro passo crítico evita o deslocamento do material, garantindo que o aço entre nas estações de puncionamento e conformação perfeitamente reto, o que é vital para manter a integridade estrutural dos suportes finais das prateleiras.

Dispositivo de guia de alimentação

Dispositivo de perfuração

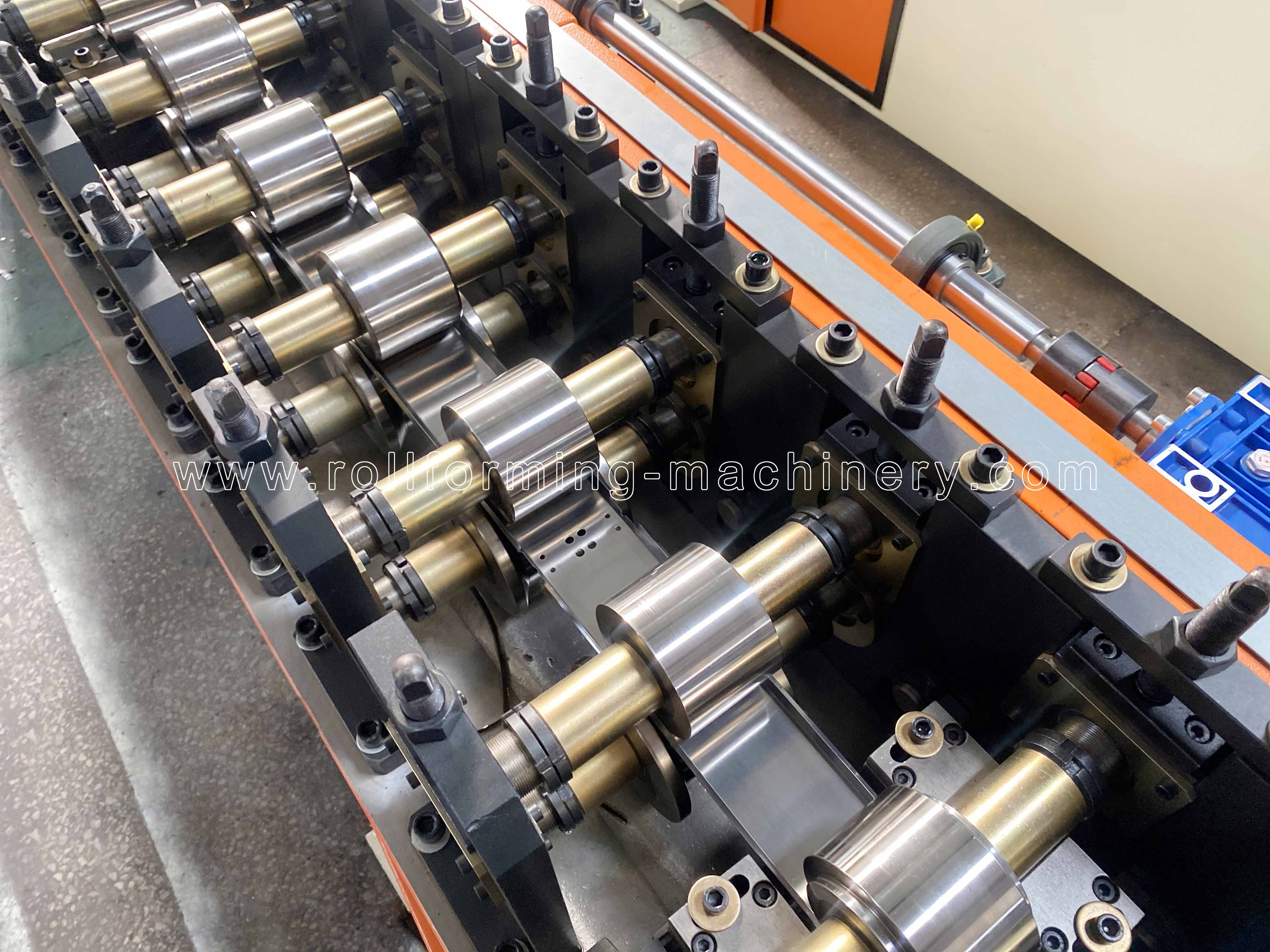

Após a puncionamento on-line precisa, o material entra no coração do sistema: a perfiladeira principal de 12 etapas. Aqui, os rolos Cr12Mov moldam progressivamente o aço com imensa força, mas operam com fluidez controlada. Finalmente, o pós-cortador, utilizando lâminas de aço SKD11, corta o perfil formado em comprimentos exatos com uma tolerância de corte de ≤±1mm, deixando uma borda limpa pronta para montagem imediata.

Máquina de formação de rolagem principal

Pós -cortador

4. Perfis acabados e aplicações de prateleiras para armazéns

O valor final deste equipamento reside na integridade estrutural dos contraventamentos horizontais que produz. Projetados para processar chapas de aço galvanizado (GI) com espessura de 0,6-1,0 mm e limite de escoamento de 235-345 MPa, os perfis de saída apresentam características de suporte de carga excepcionais. Esses suportes formam a estrutura horizontal de estantes para paletes pesadas, garantindo estabilidade lateral e evitando torções estruturais sob cargas pesadas em armazéns. A estrita tolerância de corte de ≤±1 mm garante que as equipes de instalação no chão da instalação não tenham problemas de alinhamento, reduzindo drasticamente o tempo de montagem e os custos de mão de obra.

V. Perguntas frequentes (FAQ) e guia de seleção

Como esta máquina se integra a uma linha de produção de estantes de armazém mais ampla?

Esta perfiladeira de suporte horizontal foi projetada para trabalhar em conjunto com máquinas formadoras de rolos de rack vertical e linhas de produção de vigas escalonadas. Ao padronizar os sistemas de controle PLC (utilizando marcas mundialmente reconhecidas como Siemens ou Schneider) e manter uma velocidade de trabalho consistente de 15-20 m/min, ele sincroniza perfeitamente com a produção geral da fábrica, garantindo que não ocorram gargalos no processo de fabricação de seus sistemas de armazenamento.

Qual é a diferença entre formadoras de rolos de contraventamento padrão e personalizadas?

Embora nossas máquinas padrão lidem com projetos típicos de canal C ou de suporte tubular com eficiência, nossas soluções personalizadas são adaptadas a mecanismos de travamento proprietários ou geometrias de seção transversal exclusivas. Se a sua solução logística exigir padrões de furos específicos para montagem sem parafusos ou nervuras reforçadas para zonas sísmicas, nossa equipe de engenharia modifica as estações de rolos de 12 etapas e as matrizes de puncionamento para atender exatamente a esses requisitos, sem comprometer a integridade estrutural do material GI.

Como podemos garantir que a máquina atenda aos nossos desenhos de perfil e orçamento específicos?

O processo de aquisição começa com uma revisão técnica detalhada dos desenhos do seu perfil. Analisamos a resistência ao escoamento necessária (235-345MPa) e a espessura do material (0,6-1,0 mm) para determinar o diâmetro do eixo necessário (ф40 mm) e a potência do motor (4KW principal, bomba de 5,5KW). Com base na sua alocação de capital, propomos então o equilíbrio ideal de automação – como escolher entre um desbobinador manual ou hidráulico – garantindo que você alcance a mais alta eficiência de produção possível dentro dos parâmetros financeiros especificados.
