Máquina formadora de rolos de vigas de prateleira tipo mudança rápida

Descrição do produto

A máquina formadora de rolos para vigas de prateleira tipo troca rápida é uma linha de fabricação industrial altamente eficiente projetada especificamente para a produção contínua e precisa de vigas de rack de armazenamento para serviços pesados. Projetada para atender às rigorosas demandas da indústria de fabricação de equipamentos de armazenamento, esta máquina garante alta integridade estrutural, precisão dimensional precisa e trocas rápidas de perfis. Ao integrar uma estrutura mecânica robusta com um sistema de controle PLC avançado, o equipamento minimiza significativamente o tempo de inatividade, reduz o desperdício de material e maximiza a produção geral para tarefas de fabricação em grande escala.

Desenhos de perfil

A perfiladeira é habilmente projetada para processar os desenhos de perfil exatos necessários para vigas de prateleira para serviços pesados. O design preciso do rolo garante que cada ângulo e curva atenda aos rigorosos requisitos de suporte de carga e montagem, fornecendo uma base sólida para sistemas de estantes confiáveis.

Principais Parâmetros Técnicos

As especificações técnicas a seguir detalham as principais capacidades do laminador perfilador. Desde a compatibilidade da espessura do material até a velocidade de conformação e potência do motor, todos os parâmetros são otimizados para garantir uma produção estável e em alta velocidade de vigas de prateleira.

Fluxo de trabalho de produção

O processo de perfilagem segue uma sequência altamente automatizada e contínua, projetada para agilizar a produção desde a bobina bruta até a viga acabada. Este fluxo de trabalho lógico minimiza a intervenção manual, garante uma qualidade de perfil consistente e mantém uma alta velocidade de produção.

Desbobinador manual (3 toneladas) → Dispositivo guia de alimentação → Formadora de rolo principal → Cortador de poste hidráulico → Sistema de controle PLC → Rack de saída

Exibição dos principais componentes da máquina

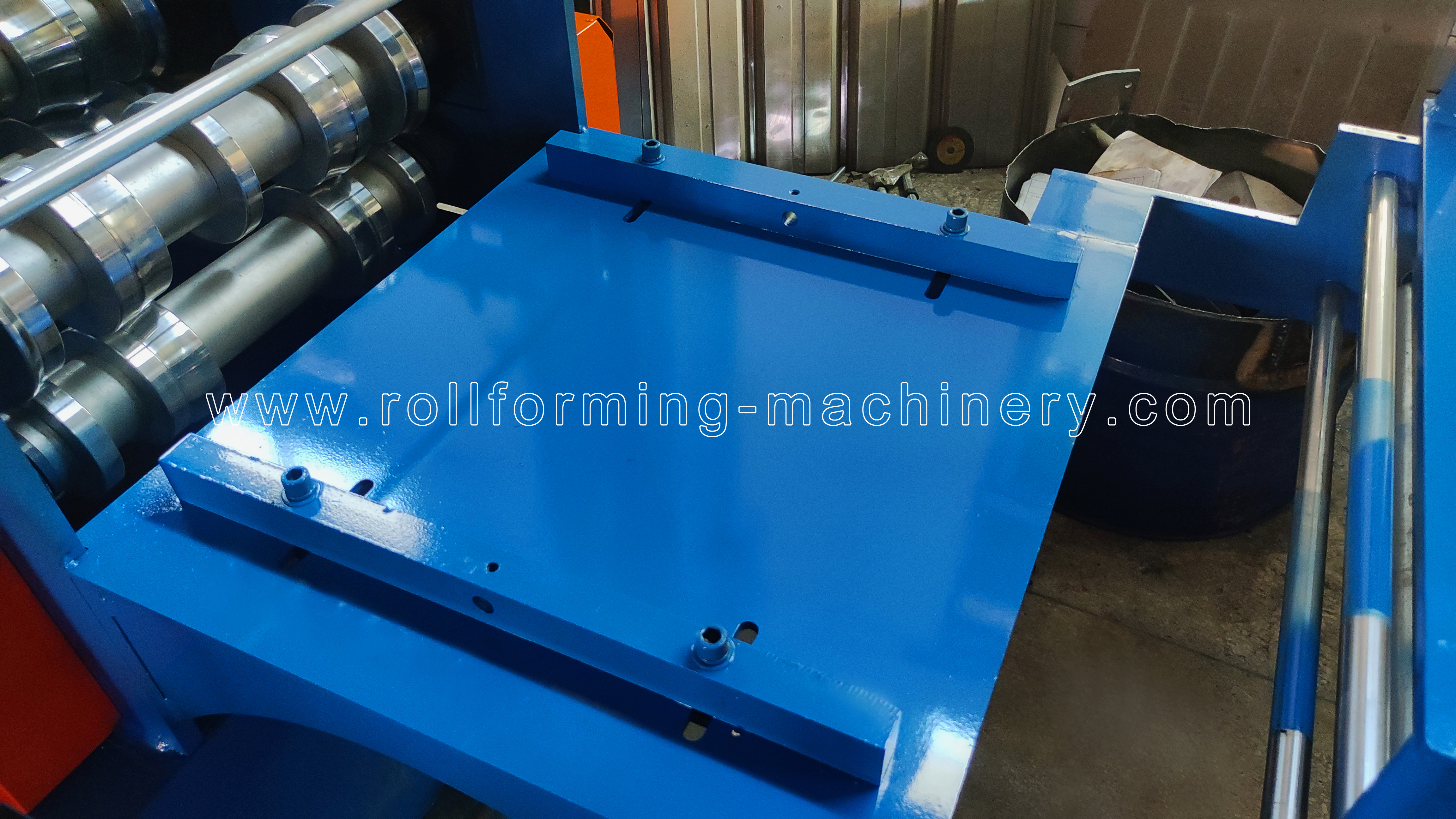

Dispositivo de guia de alimentação

A posição de guia pode ser ajustada com precisão para uma alimentação adequada do material. Este mecanismo garante que as bobinas de aço entrem no laminador suavemente e em perfeito alinhamento, evitando desvios de material e garantindo a precisão dimensional das vigas finais da prateleira.

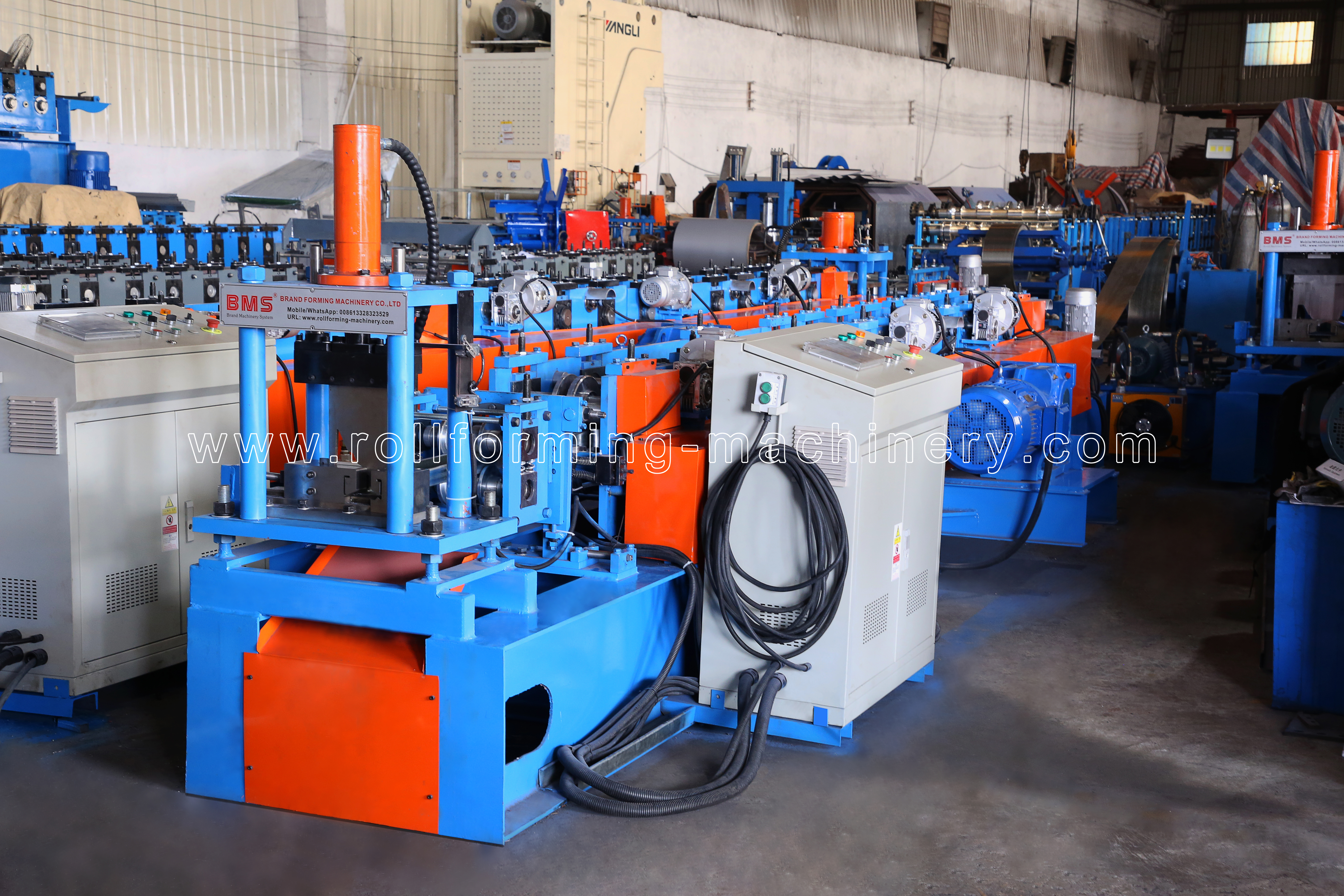

Moinho de formação de rolagem principal

O núcleo da linha de produção apresenta uma estrutura de carroceria resistente feita de aço tipo H400 por soldagem, proporcionando estabilidade excepcional durante operações de alta velocidade. A espessura da parede lateral usa placas de aço Q235 t18mm . Os rolos formadores são fabricados em aço Cr12 Mov premium , processados ​​por tornos CNC e tratamento térmico para atingir uma dureza de HRC58-62, garantindo resistência ao desgaste a longo prazo.

• Diâmetro dos eixos: ф80/ф65mm , usinado com precisão para rotação exata.

• Transmissão: Acionamento por engrenagem/roda dentada, utilizando estações de formação de cerca de 5 etapas .

• Motor principal: 5,5 KW com controle de velocidade de frequência para operação flexível.

• Velocidade real de conformação: 16-20m/min , otimizando a eficiência da produção.

Pré-cortador manual com integração PLC

Equipado com um pré-cortador manual projetado para fácil operação e economia significativa de material. O pré-cortador é conectado de forma inteligente ao sistema de controle PLC. Durante a produção, o PLC calcula continuamente o comprimento do perfil. Quando for necessária uma mudança de material para um novo lote, o PLC calcula o comprimento exato necessário para a quantidade restante e alerta o operador. O operador pode então cortar manualmente o material antes que ele entre na seção de perfilagem. Esta função avançada garante uma transição perfeita de materiais, elimina desperdícios e otimiza altamente o fluxo de trabalho de produção.

Produtos e detalhes produzidos por máquina

As vigas de prateleira acabadas exibem bordas limpas, seções transversais precisas e qualidade consistente, perfeitamente adequadas para montagem de estantes industriais pesadas.

Caso de aplicação

Vigas de prateleira de aço com acabamento de alta qualidade

A máquina formadora de rolos para vigas de prateleira tipo troca rápida é projetada para produzir vigas de prateleira de aço premium com excepcional precisão dimensional e integridade estrutural. Os produtos acabados apresentam perfis precisos, formas consistentes e acabamentos suaves, garantindo uma montagem perfeita para soluções de armazenamento industrial. Estas vigas de alta qualidade são projetadas para atender às rigorosas demandas de suporte de carga dos ambientes modernos de armazéns.

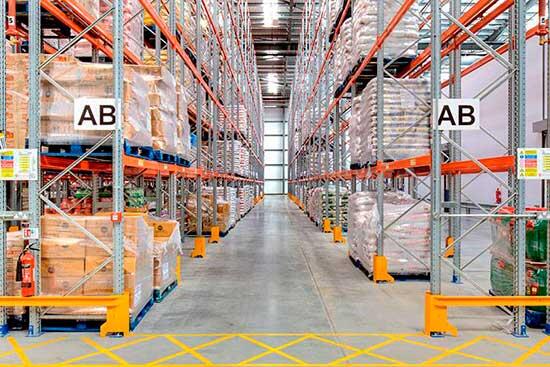

Aplicação confiável em sistemas de racks de armazenamento

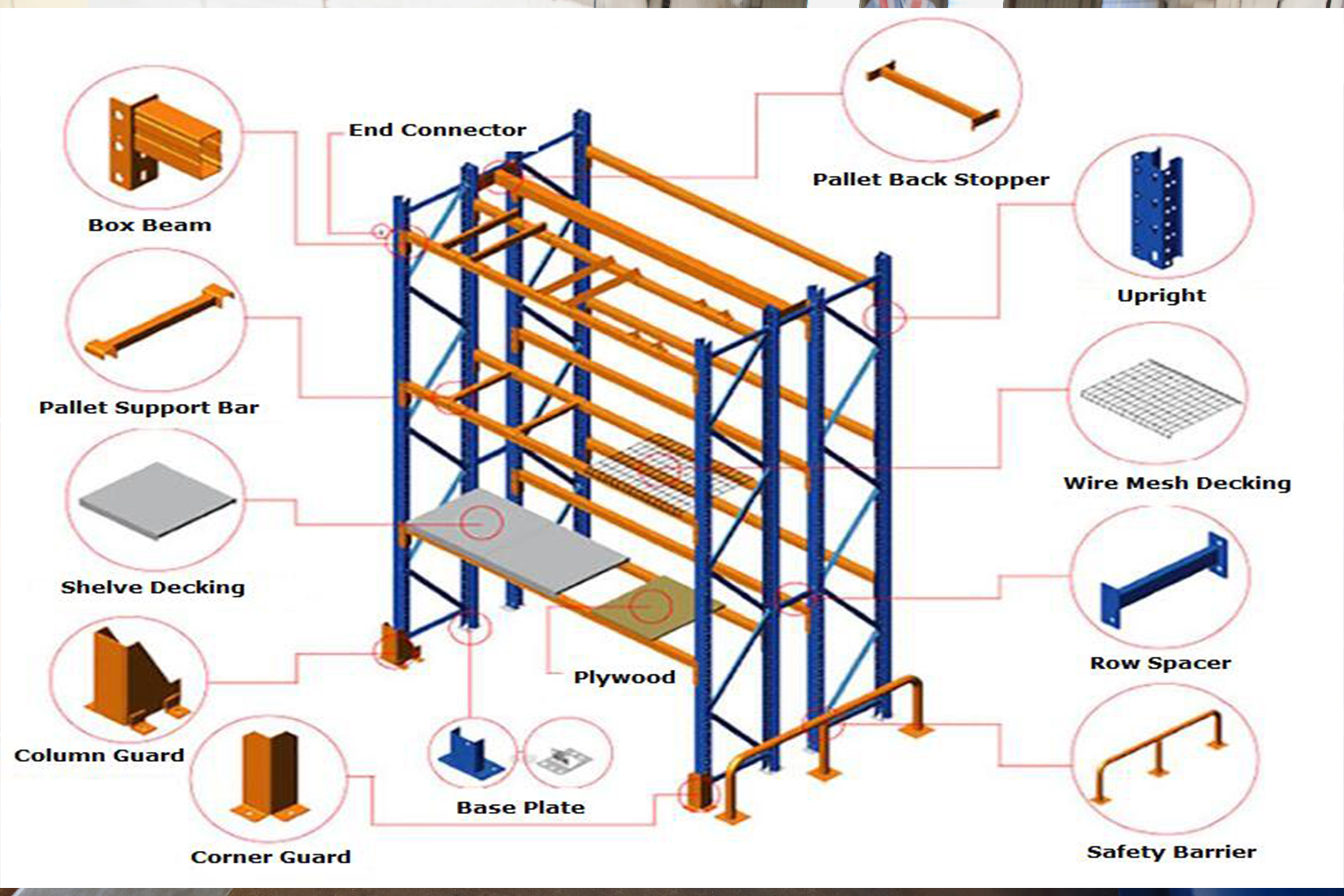

Projetadas para estantes de armazéns pesados, centros de distribuição logística e instalações de armazenamento industrial, as vigas de prateleira perfiladas oferecem excelente capacidade de carga e estabilidade a longo prazo. Esses componentes robustos formam a espinha dorsal confiável dos sistemas de estantes para paletes, ajudando os gerentes de instalações a maximizar a utilização do espaço vertical e, ao mesmo tempo, garantindo segurança operacional e eficiência para armazenamento de estoques pesados.
