Máquina formadora de rolos de painel AG 0,3-0,8MM com tampa de segurança

Vendas quentes nos EUA/Canadá

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
YX19.05-914.4
Marca do Produto:
BMS

Descrição do produto

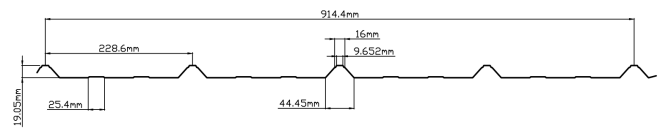

Perfil

A máquina formadora de rolos de painel AG é projetada para produzir telhados metálicos de alta precisão e painéis de parede com uma faixa de espessura de 0,3-0,8 mm. O design preciso do perfil garante dimensões precisas, proporcionando excelente integridade estrutural e resistência às intempéries para diversas aplicações de construção metálica.

Descrição do produto e parâmetros principais

Equipada com uma cobertura de segurança abrangente, esta laminadora garante proteção ao operador enquanto mantém taxas de produção eficientes de 15-20m/min. Projetada para processar chapas de aço galvanizadas (GI), galvalume (GL) e com revestimento colorido, a máquina possui uma estrutura robusta de aço H450 e 20 estações de conformação estáveis. A integração de sistemas avançados de controle PLC permite medição precisa de comprimento e operação automatizada, tornando-o uma solução ideal para fabricação de materiais de construção em larga escala.

Não.	Parâmetros principais		Roll Formating Mill Parâmetros
1.	Espessura do material	0,3-0,8 mm	Estações de formação	20 etapas
2.	Largura de alimentação	De acordo com os desenhos	Quadro corporal	H450
3.	Material de aplicação	GI,GL, chapa revestida colorida, chapa galvanizada	Espessura da parede lateral	Q235 T18mm
4.	Padrão elétrico	220V/60Hz/3ph	Diâmetro do eixo	45#aço, φ75mm
5.	Material do cortador	CR12MOV	Principal principal	7.5kW
6.	Força de escoamento	350-550Mpa	Parafusos parafusos	Grau 8.8
7.	Velocidade de formação	15-20m/min	Largura efetiva	914,4mm
8.	Sistema de controle	Sistema de controle do PLC	Rolo	GCR15, tratamento térmico HRC58-62
9.	Motor hidráulico	4KW	Cor da máquina	Azul+preto+laranja
10.	Material de teste	A BMS fornecerá o tamanho do material de alimentação para compra 2 semanas antes do teste da máquina

Fluxo de trabalho

O processo de produção é altamente automatizado para garantir a máxima eficiência e qualidade consistente do painel. O fluxo de trabalho contínuo minimiza a intervenção manual desde a alimentação da bobina até o empilhamento do produto final:

Desbobinador → Dispositivo de alimentação → Formadora de rolos principal → Dispositivo de pós-corte hidráulico → Sistema de controle PLC → Estação hidráulica → Rack de saída *3

Exibição dos componentes da máquina

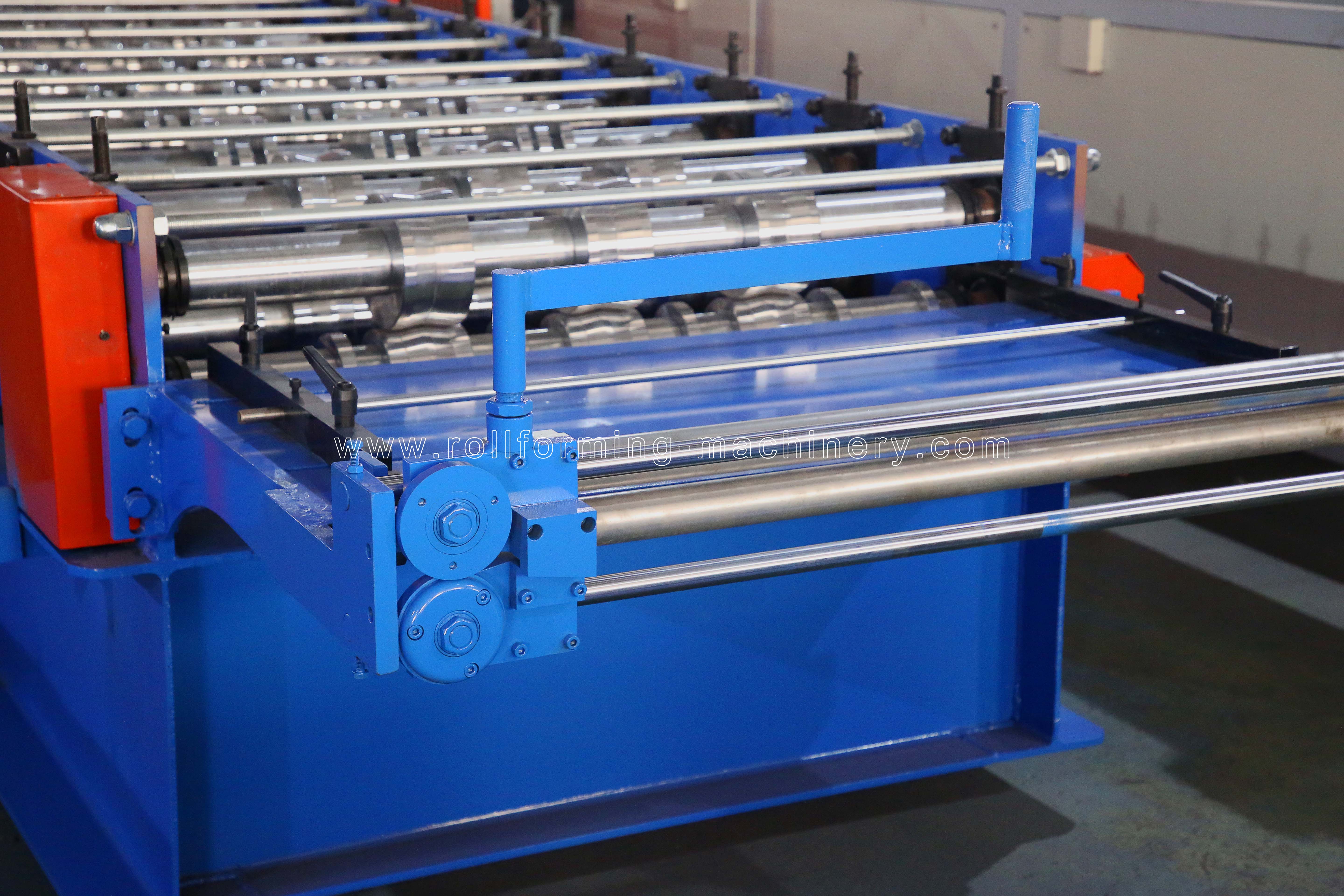

Dispositivo de alimentação

O dispositivo de alimentação é construído para guiar o material suavemente para dentro do laminador, evitando efetivamente o desvio do material e minimizando o desperdício. A estrutura do corpo é soldada com alta resistência aço tipo 450# H de para estabilidade excepcional. Os rolos são fabricados em aço premium 45# , processados por tornos CNC e tratados com calor para maior durabilidade. Tratamento opcional de preto ou revestimento de cromo duro está disponível para atender a requisitos específicos de produção.

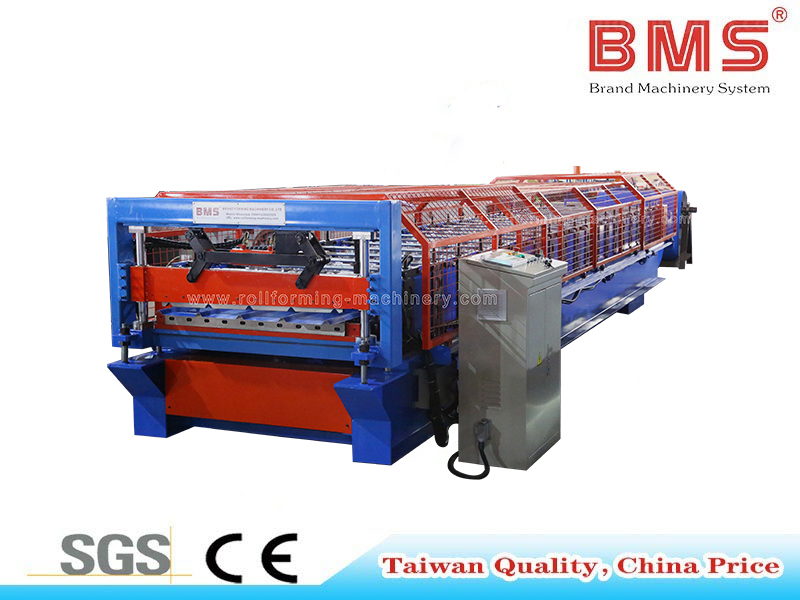

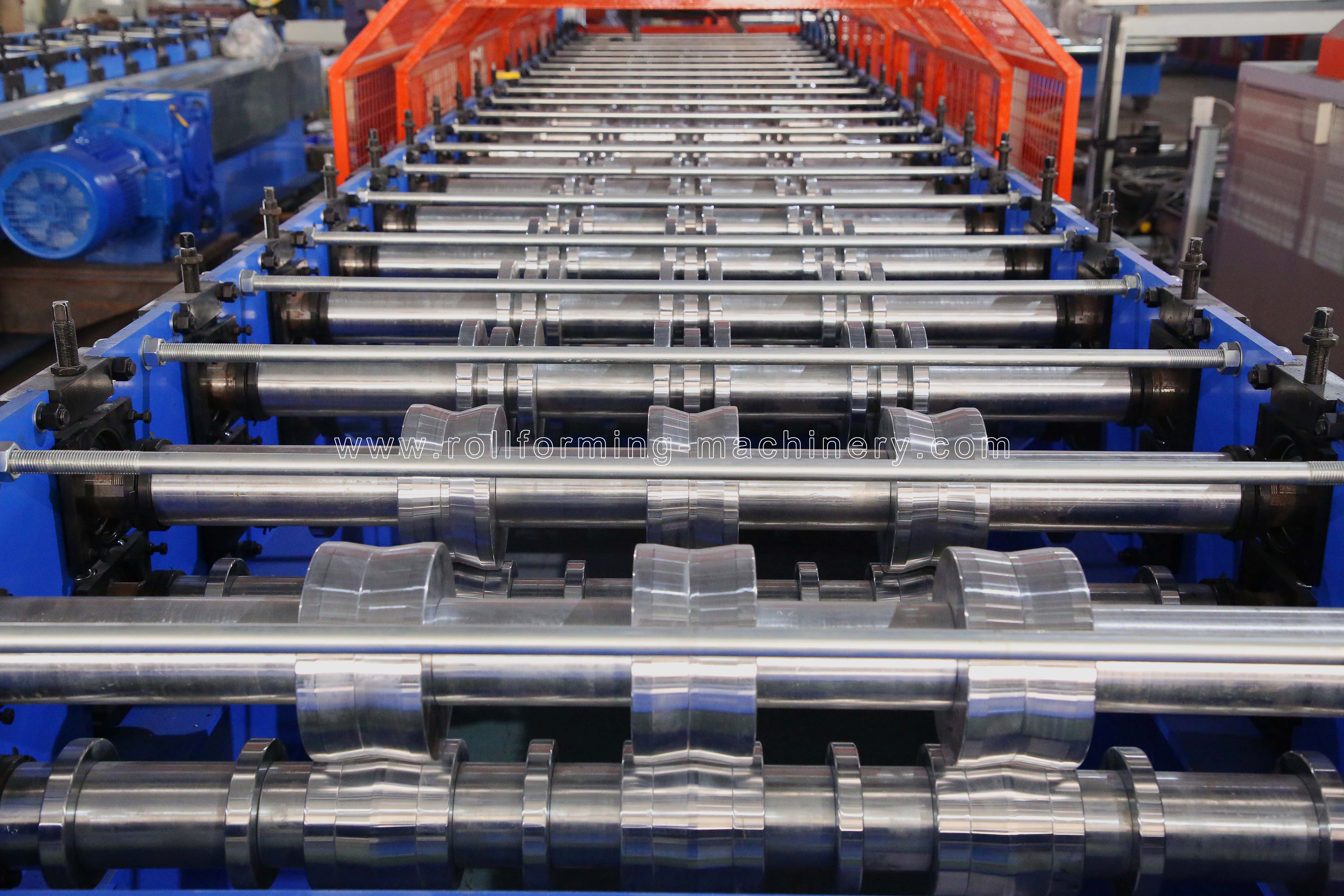

Equipamento principal do moinho formador de rolos

Moinho de formação de rolagem principal

Servindo como o núcleo da linha de produção, o laminador principal garante perfis de painel precisos e resistência ao desgaste a longo prazo. Equipado com eficiente guia de alimentação de material, evita desperdício de material em operações em alta velocidade. A construção robusta garante desempenho estável mesmo durante processos de perfilagem contínuos e pesados.

Pré-cortador manual

Projetado para fácil operação e economia significativa de material, o pré-cortador manual é conectado de forma inteligente ao sistema de controle PLC. O PLC calcula o comprimento de perfil necessário durante a perfilagem. Quando for necessária uma troca de material, o sistema alerta o operador para cortar manualmente a bobina antes que ela entre no moinho principal. Esta função avançada garante que nenhum desperdício seja gerado durante as trocas de materiais.

Cortador de Poste Hidráulico

O dispositivo pós-corte apresenta um design de lâmina de corte de duas peças que garante um corte limpo, sem apagamento ou deformação. Alimentado por um motor hidráulico de 3KW da estação hidráulica do motor principal, fornece uma pressão de corte de 0-16Mpa com um tempo de corte rápido de 2 segundos. As ferramentas de corte são forjadas em Cr12MoV (equivalente a SKD11), tratadas termicamente de acordo com HRC58-62, oferecendo uma vida útil prolongada de pelo menos um milhão de cortes.

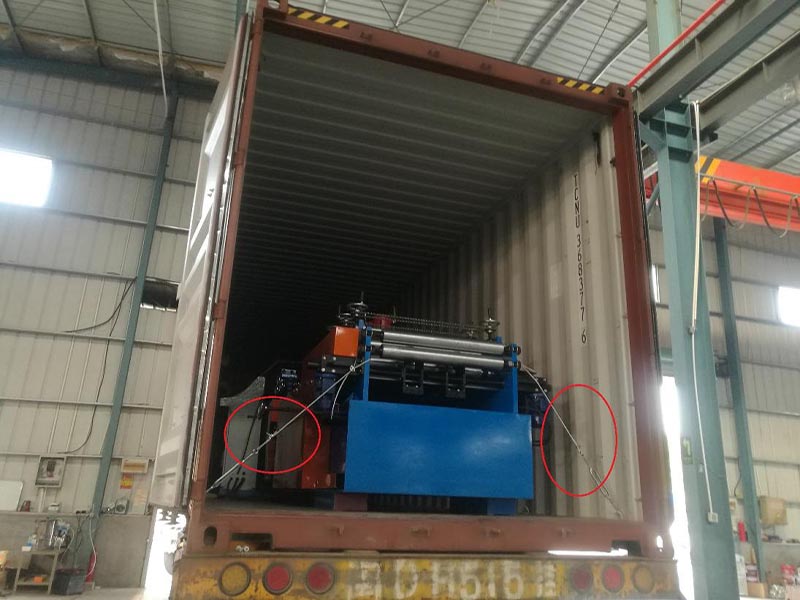

Embalagem e envio

Método de embalagem: Para garantir que a máquina chegue às suas instalações em perfeitas condições, implementamos padrões rígidos de embalagem. O corpo principal da máquina está nu, mas cuidadosamente coberto por uma película plástica resistente para proteger contra poeira e corrosão por umidade. Em seguida, ele é carregado no contêiner de transporte e fixado de forma constante usando cabos de aço robustos e travas. Este método de embalagem profissional foi projetado especificamente para suportar os rigores do transporte marítimo de longa distância.

Produtos produzidos por máquina e detalhes de fábrica

A máquina formadora de rolos de painel AG garante resultados de alta qualidade para coberturas metálicas e painéis de parede. Abaixo estão exemplos precisos de perfis produzidos pela máquina, juntamente com uma visão detalhada das capacidades abrangentes de nossas instalações de fabricação.

Caso de aplicação

A máquina formadora de rolos de painel AG é projetada para produzir painéis AG de qualidade premium que atendem aos rígidos padrões da indústria para construção residencial e comercial. Os painéis acabados apresentam dimensões precisas, excelente integridade estrutural e acabamento superficial consistente, garantindo desempenho ideal e instalação confiável em diversas aplicações arquitetônicas.

Máquina formadora de rolos de painel AG

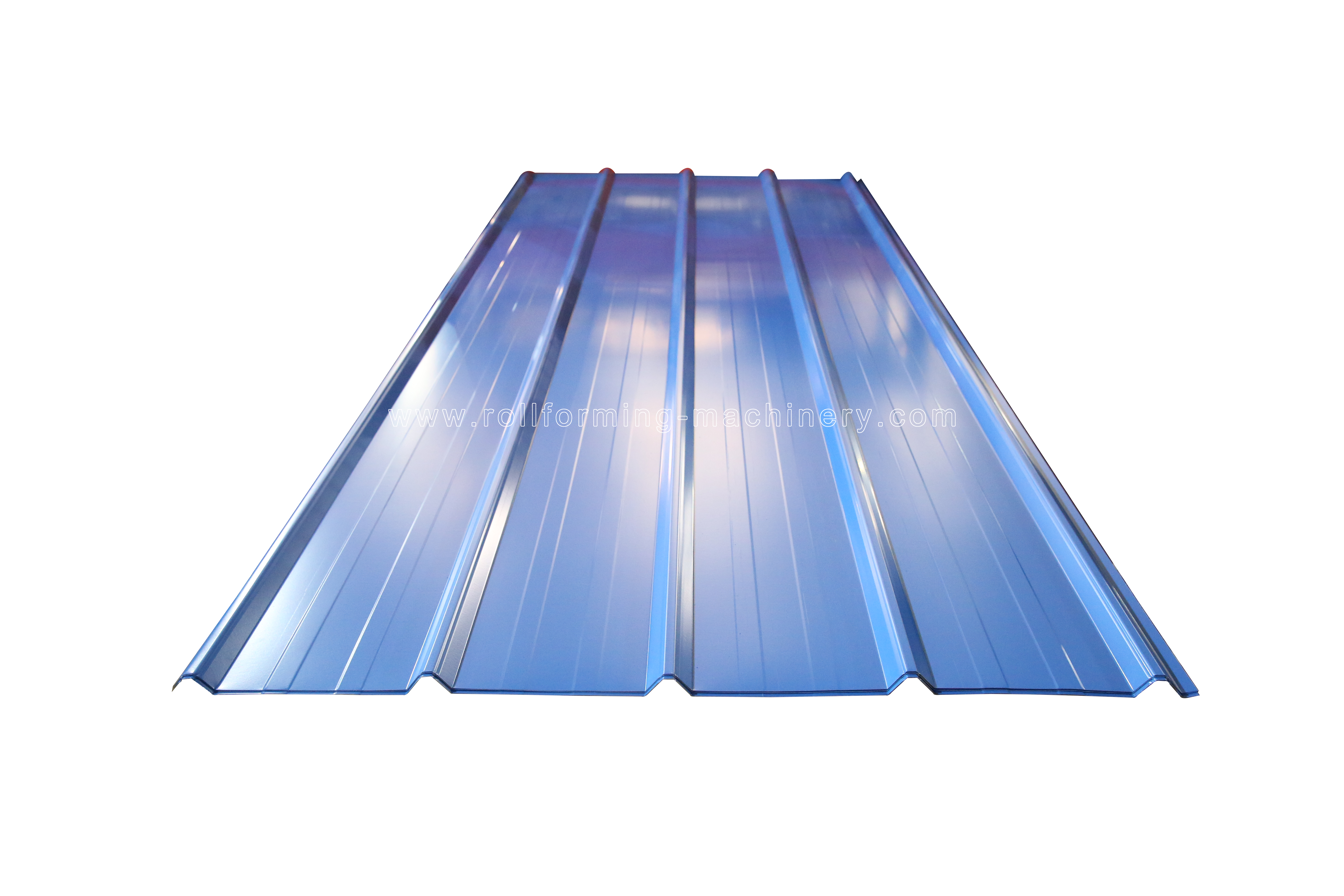

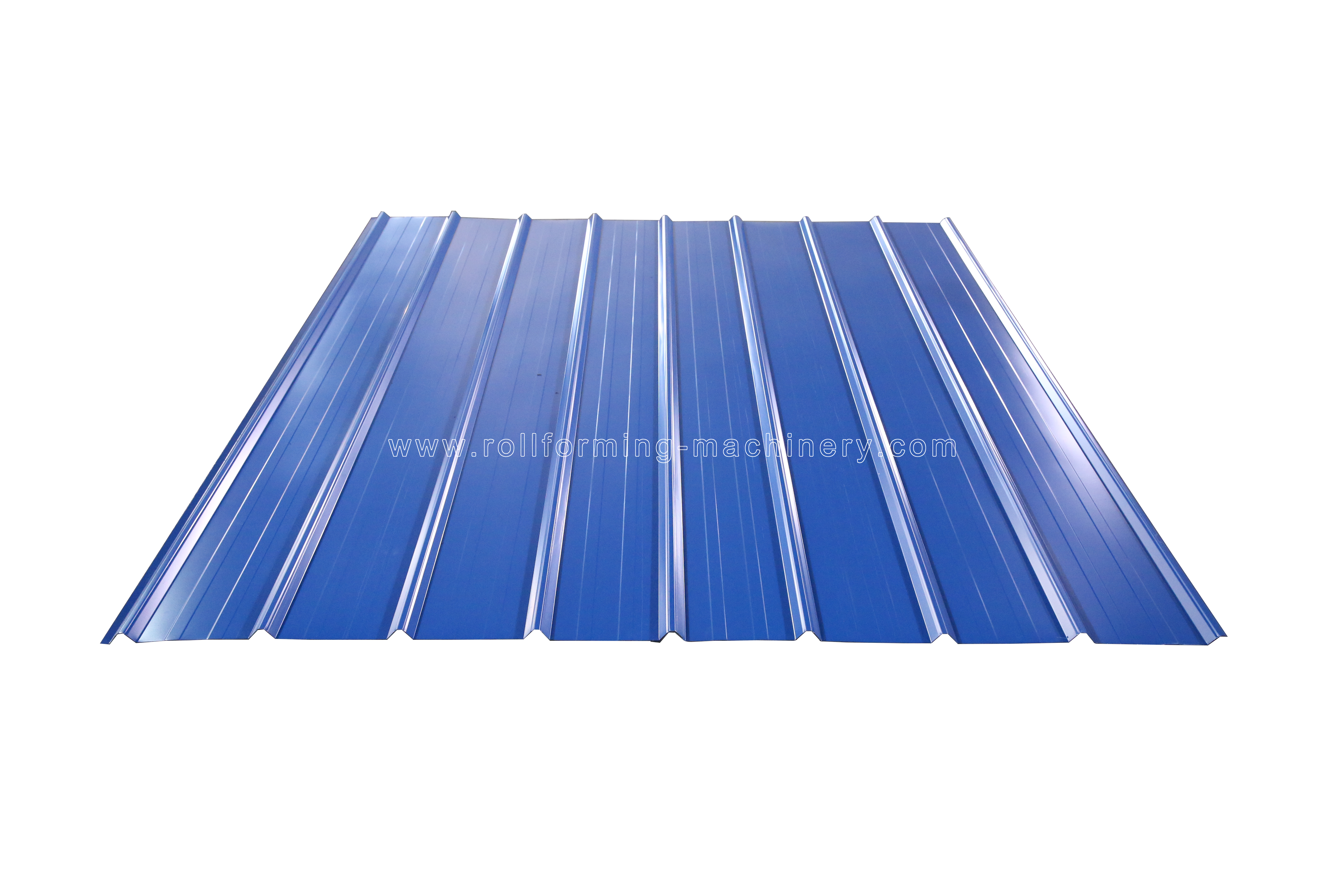

Produto acabado de painel AG

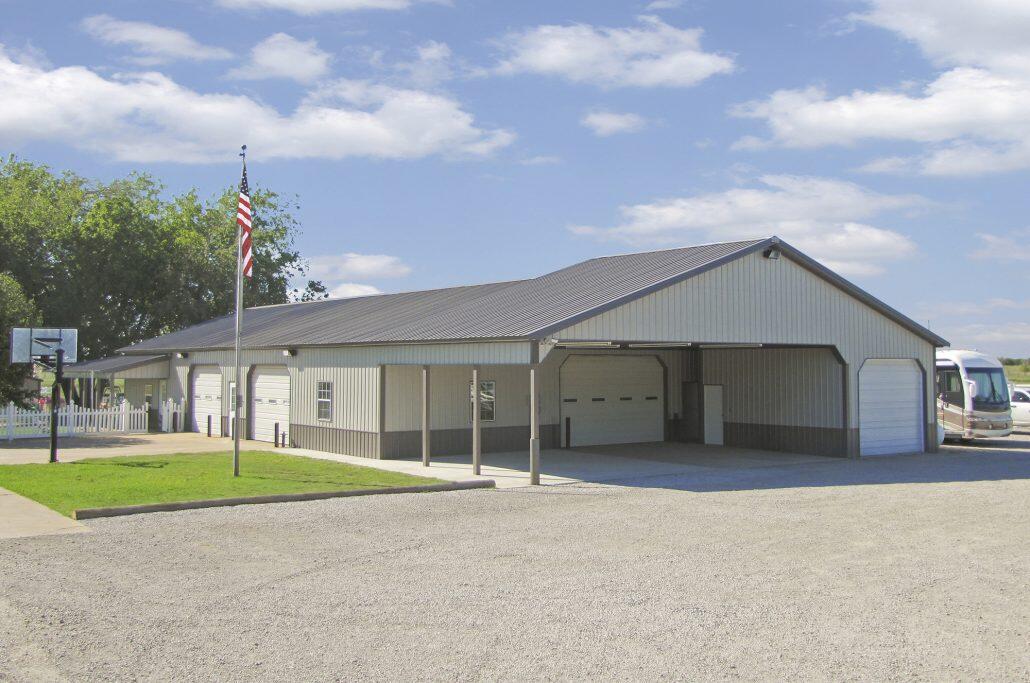

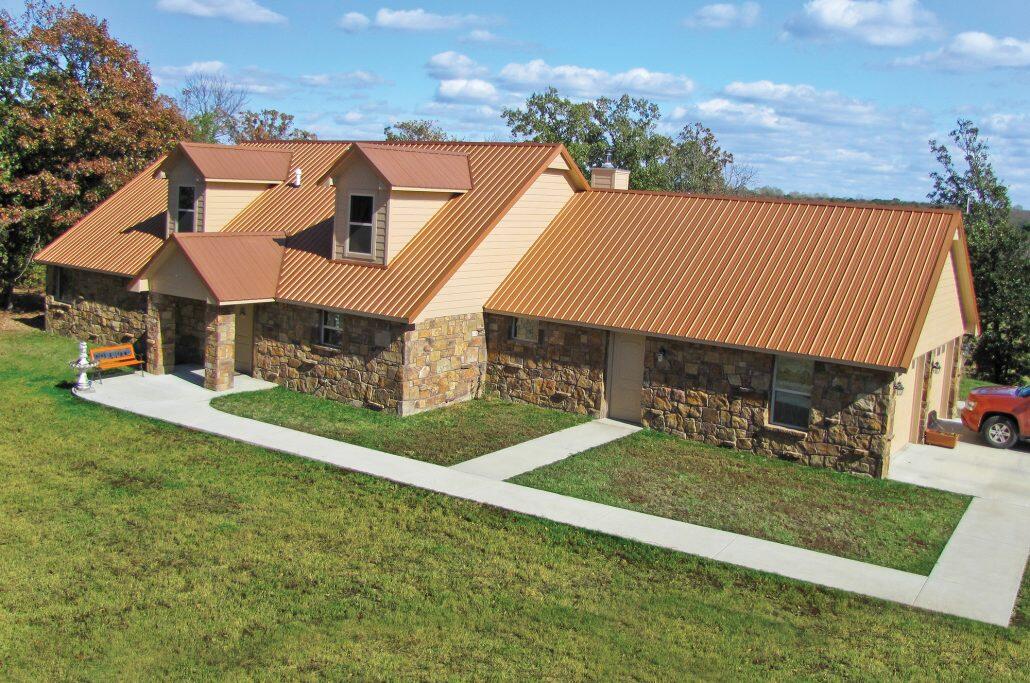

Graças à sua superior resistência às intempéries, durabilidade estrutural e apelo visual, os painéis AG produzidos por este equipamento são amplamente utilizados em diversos projetos de construção. Desde instalações agrícolas e armazéns industriais até coberturas residenciais modernas e revestimentos de paredes externas, esses painéis oferecem proteção confiável e valor duradouro, reduzindo efetivamente os riscos de manutenção para os usuários finais.
