Rolo ondulado do telhado que forma a máquina 0.35-0.45mm

Perfil

A Máquina Formadora de Rolos para Telhado Ondulado é projetada para a produção eficiente e precisa de telhas metálicas onduladas. Projetado especificamente para processar materiais PPGI (Ferro Galvanizado Pré-pintado) e GI (Ferro Galvanizado) com espessura de 0,35-0,45 mm, este equipamento garante integridade estrutural ideal para projetos de coberturas comerciais, industriais e residenciais. Operando com uma resistência ao escoamento do material de 235-345Mpa, fornece um processo de conformação estável que minimiza a deformação do material. Com um sistema de controle automatizado e uma estrutura resistente, esta máquina é um investimento ideal para fabricantes que buscam capacidades de produção confiáveis, contínuas e de alto volume.

Descrição do produto

Os parâmetros técnicos a seguir detalham as especificações básicas da máquina, garantindo que os compradores possam avaliar com precisão sua compatibilidade com requisitos específicos de fábrica e padrões de materiais.

Fluxo de trabalho

O processo de produção está estruturado para garantir uma operação contínua, minimizando a intervenção manual e maximizando a eficiência da produção. Este fluxo de trabalho padrão garante dimensões de perfil consistentes e reduz o desperdício de material durante a conformação de rolos em alta velocidade.

Desbobinador → Dispositivo guia de alimentação → Sistema perfilador → Dispositivo de pós-corte hidráulico → Rack de saída → Sistema de controle PLC

Especificações Técnicas

1) Desbobinador manual: um conjunto

Projetado para fixação segura da bobina e desenrolamento suave, suportando uma capacidade máxima de 5 toneladas. Ele garante que a matéria-prima seja alimentada na linha sem emaranhados ou quedas repentinas de tensão.

2) Dispositivo guia de alimentação

A posição de guia pode ser ajustada manualmente para uma alimentação adequada do material. Isso evita o desvio do material, reduz o desperdício de bordas e garante que a chapa metálica entre no sistema de perfilagem perfeitamente alinhada.

3) Máquina Principal

• Rolos: Fabricados em aço usinado com precisão 45#, revestidos com cromo duro com 0,5 mm de espessura, superfície com tratamento espelhado para maior vida útil e propriedades antiferrugem.

• Eixos: Fabricados em aço 45# , passando por processos de têmpera e revenido, com acabamento em cromo duro para suportar operação contínua em serviços pesados.

• Estrutura do corpo: Fabricada em aço tipo 450# H por soldagem, fornecendo uma base altamente estável e resistente a vibrações para conformação em alta velocidade.

4) Dispositivo de pós-corte hidráulico

• Material do cortador: Fabricado em aço para moldes de nível industrial Cr12MoV , com tratamento térmico atingindo HRC58-62 para cortes precisos e sem rebarbas.

• Estrutura do cortador: Fabricada em chapa de aço robusta de 18 mm por soldagem para garantir estabilidade de corte.

• Sistema Hidráulico: Equipado com motor hidráulico de 3KW , operando na faixa de pressão hidráulica de 0-16Mpa.

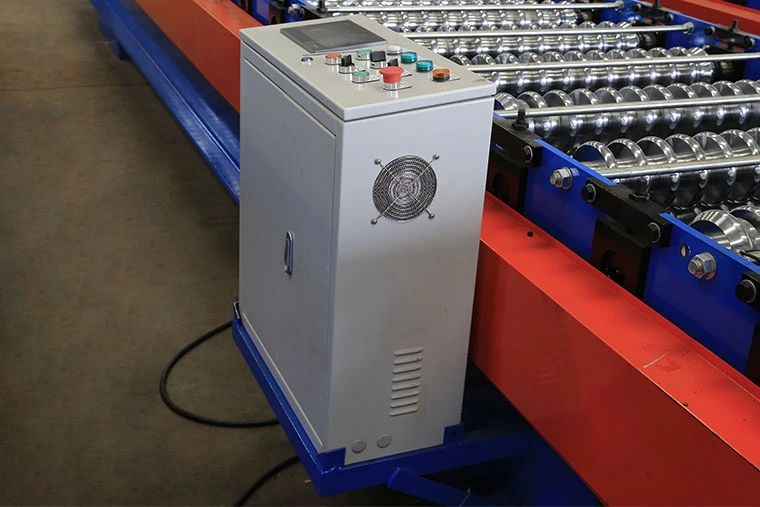

5) Sistema de controle PLC

O avançado sistema PLC controla automaticamente a quantidade de produção e o comprimento de corte, reduzindo significativamente os custos de mão de obra e erros humanos. Os operadores podem inserir facilmente dados de produção (tamanho do lote, peças, comprimento, etc.) através da tela de toque intuitiva.

• Combinado com componentes premium: PLC, Inversor (Schneider), Touch Screen (Schneider) e Encoder (KOYO ou OMRON).

• Tolerância de corte no comprimento: ≤±1 mm

• Tensão de controle: 24V

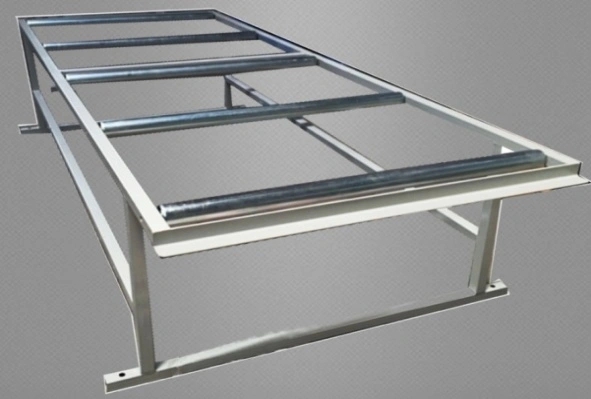

6) Rack de saída

Sem alimentação, duas unidades fornecidas. Equipado com rolos lisos para facilitar a movimentação e coleta das chapas onduladas acabadas, protegendo o revestimento superficial de arranhões.

7) Os produtos mostram

As telhas onduladas acabadas apresentam excelente resistência estrutural, dimensões precisas e um acabamento superficial impecável, prontas para implantação imediata em projetos de construção.

Caso de aplicação

As chapas onduladas produzidas por esta máquina são amplamente utilizadas em oficinas industriais, armazéns e coberturas residenciais. A geometria precisa do perfil garante uma sobreposição confiável, oferecendo resistência superior às intempéries e capacidade de carga para aplicações de construção de longo prazo.

Embalagem e envio

Método de embalagem: Para garantir que o equipamento chegue em perfeitas condições, o corpo principal da máquina é descoberto e coberto por filme plástico (para proteção contra poeira e corrosão durante o trânsito marítimo). Em seguida, ele é carregado no contêiner e fixado de forma constante com cordas de aço e travas, tornando-o totalmente adequado para transporte internacional de longa distância.

Serviço pós-venda

• Garantia: O período de garantia é de 24 meses após o cliente receber a máquina. Dentro desses 24 meses, enviaremos peças de reposição ao cliente gratuitamente para qualquer dano não humano.

• Suporte Técnico: Oferecemos suporte técnico abrangente durante toda a vida útil de nossas máquinas para garantir a estabilidade contínua da produção.

• Instalação e Treinamento: Podemos enviar nossos técnicos para instalar os equipamentos e treinar os operadores nas fábricas dos clientes (aplica-se custo extra dependendo dos requisitos do projeto).

Show de vídeo

Assista ao processo de trabalho real da nossa máquina formadora de rolo para telhado corrugado (0,35-0,45 mm) para experimentar sua produção eficiente, capacidade de formação precisa e desempenho estável durante a operação em tempo real.
