Máquina formadora de rolos de plataforma de aço 1,5-2,5 mm

compartilhar com:

Máquina formadora de rolos de plataforma de aço 1,5-2,5 mm

menos requisitos de concreto ou sem concreto como plataforma de aço

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
YX40-200
Marca do Produto:
BMS

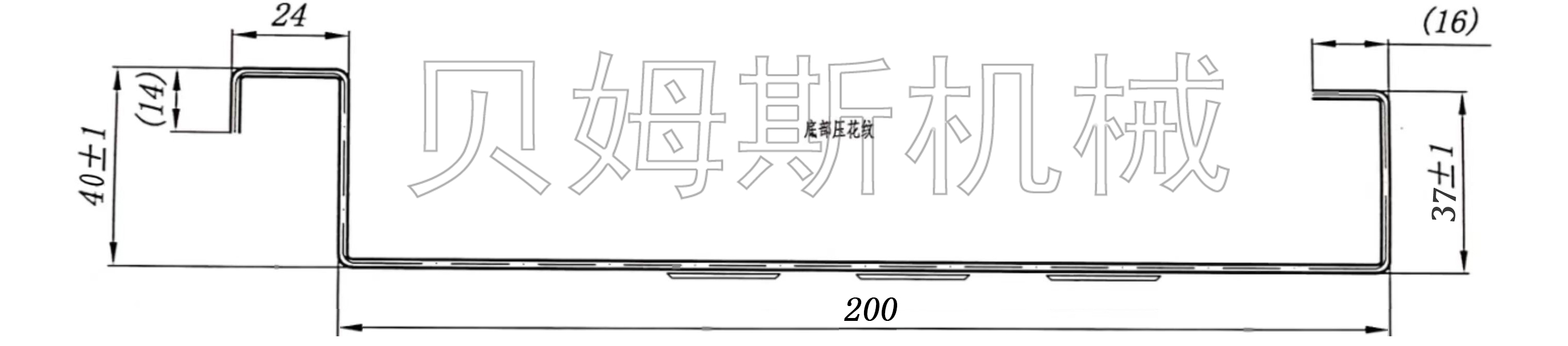

Perfil

83d58901d4e90f7440455ec3e0065e53

Descrição do produto

Material	Material aplicável	Chapa galvanizada
	Espessura do material	1,5-2,5 mm
	Com força de rendimento	Q235
Bobina	Largura de alimentação	312 mm
	Faixa de ID da bobina	508mm±30mm
	Capacidade	Máx.5 toneladas.
Máquina	Estrutura de base	Aço tipo H350 por soldagem.
	Espessura da parede lateral	Q235 t18mm
	Material do rolo	Rolamento de aço GCr15 (= aço EN31), usinado com precisão, revestido com cromo duro
	Estação de rolos	16 etapas para formar
	Diâmetro do eixo	ф75mm, processamento de alta frequência
Cortador	Dureza	Tratamento térmico ao grau HRC58-62
Cortador	Tolerância de corte	≤±1 mm
Poder	Maneira de dirigir	Transmissão de engrenagem/roda dentada
	Motor principal	15KW, controle de velocidade de frequência
	Motor de bomba para cortador	4KW
Sistema de controle CLP	Inversor	Shihlin
	Tela sensível ao toque	WEINVIEW (marca de Taiwan)
	Codificador	KOYO (marca do Japão) ou OMRON (marca do Japão)
	Controle de voltagem	24V

Características

1. A plataforma de aço fina produzida (0,4-1,2 mm) pode consumir menos concreto e suporte de escoramento, economizando assim em material de construção, o design da parte inferior é esteticamente agradável e economiza em materiais caros para decoração.Se atualizar a máquina para trabalhar com material espesso de 1,5-3 mm, a plataforma de aço produzida pode ser usada como plataformas de aço logístico com altos requisitos de planicidade (não mais que 3 mm para atender ao cenário de trabalho do robô móvel inteligente AGV/IGV).

2. Costelas verticais opcionais ou gravação geral da teia para aumentar a resistência.

3. O rolo é temperado após usinagem fina com aço para rolamento GCr15, e Hard-Chromed para longa vida útil de mais de 10 anos.

4. Empilhador automático opcional, melhora a eficiência de trabalho, economiza custos de mão de obra, e ajudá-lo a melhorar a vantagem competitiva.

Fluxo de Trabalho

Desbobinador hidráulico 5T → Dispositivo de pré-cortador manual → Dispositivo de guia de alimentação → Sistema de formação de rolo → Dispositivo de corte de poste hidráulico → Rack de saída

056T6YSR%8K1K)FZVY

Técnico especificaçãons

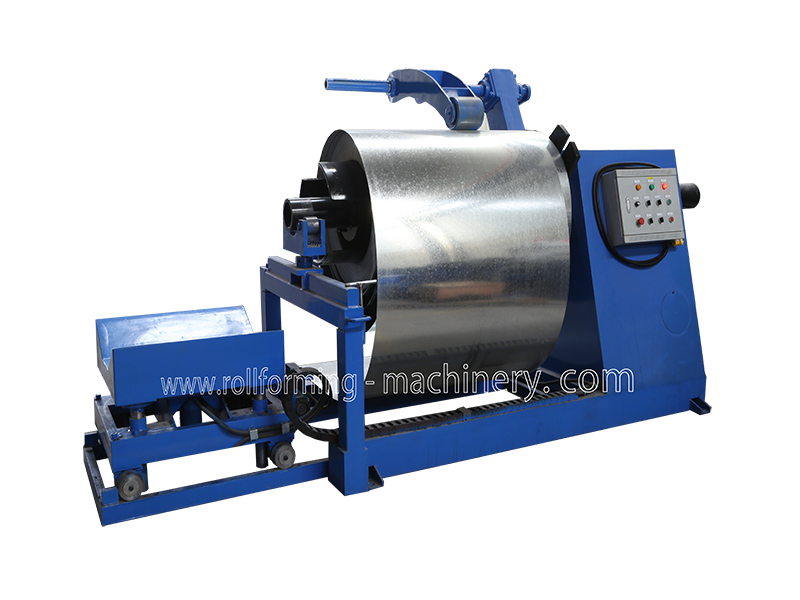

1) 5T Desbobinador hidráulico: um conjunto

Encolhimento e parada internos do furo da bobina de aço do controle hidráulico

Potência de alimentação automática e dispositivo de parada automática

Largura máxima de alimentação: 650mm

Motor da bomba de óleo:2,2 kW

Capacidade:Máx.5 toneladas

20220530152802_68265

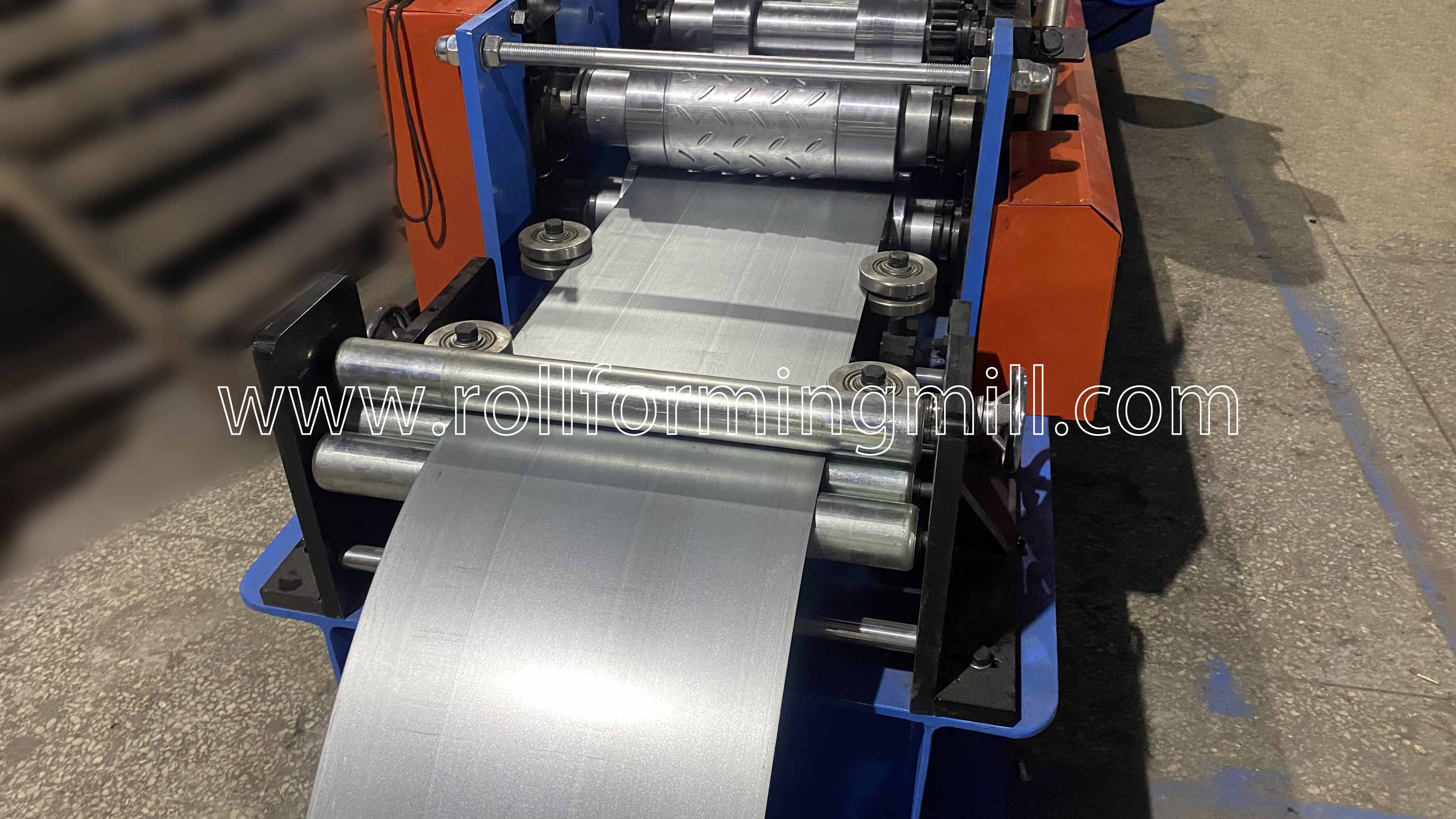

2) Pré-cortador

Marca: BMS Original: China

Com guia de material de alimentação, evite desperdício de material

2023_02_11_16_42_IMG_6992

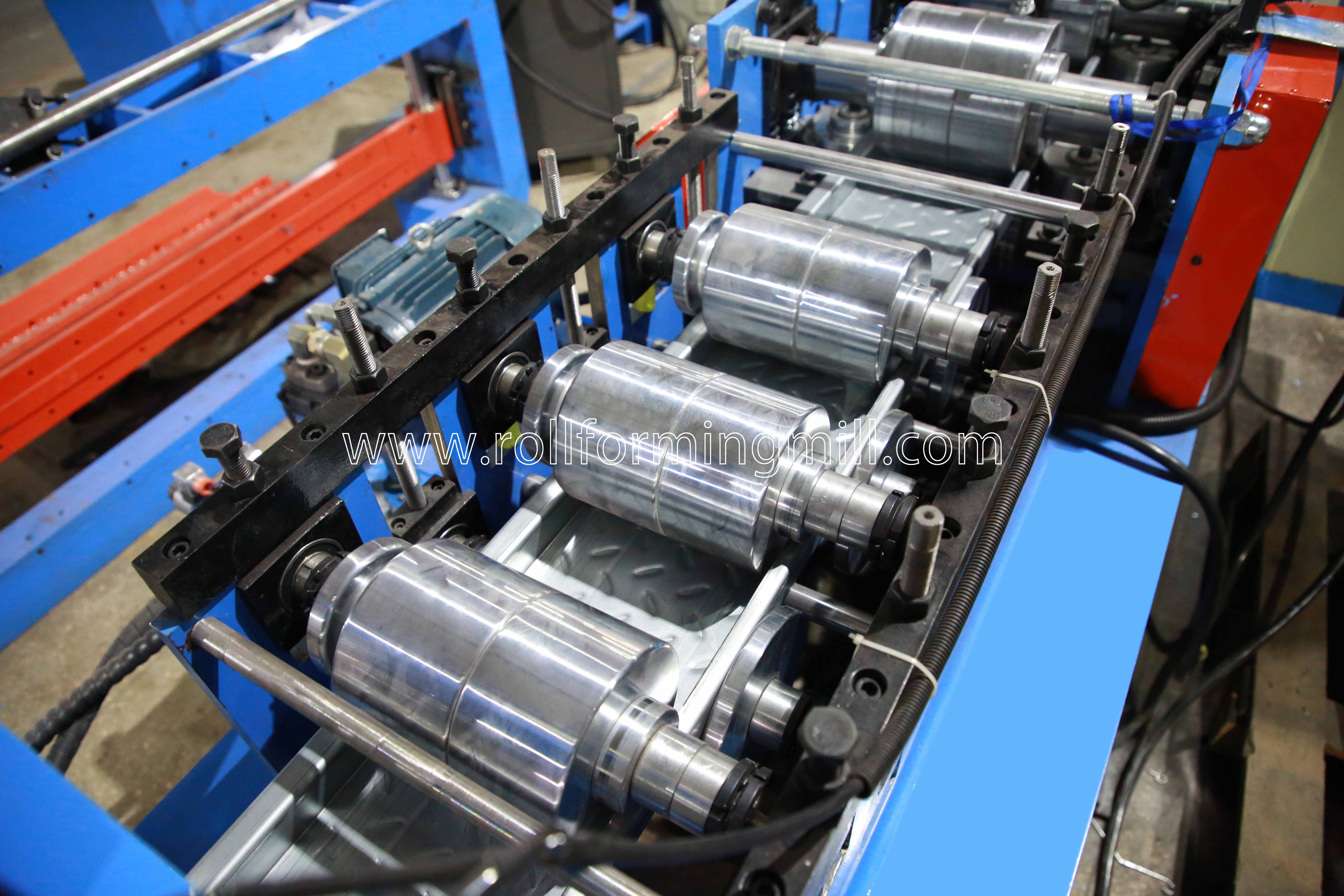

3) Máquina Principal

Rolos fabricados em alta qualidade Rolamento de aço GCr15(=aço EN31), usinado com precisão, revestido com cromo duro.

Eixos fabricados em aço 45 #, têmpera e revenido, cromo duro

Estrutura corporal feita de 350#H digite aço por soldagem

Velocidade de formação real: 15-20m/min

016A5260

4) Hidráulico Pós-cortador

Pós para cortar, parar para cortar, tipo de lâmina de corte de duas peças
Motor hidráulico:4KW;Pressão de corte:0-16Mpa
Material da ferramenta de corte:Cr12MoV (= aço SKD11),Tratamento térmico para HRC58-62

Com pelo menos um milhão de vezes de corte na vida
A potência de corte é fornecida pela estação hidráulica do motor principal

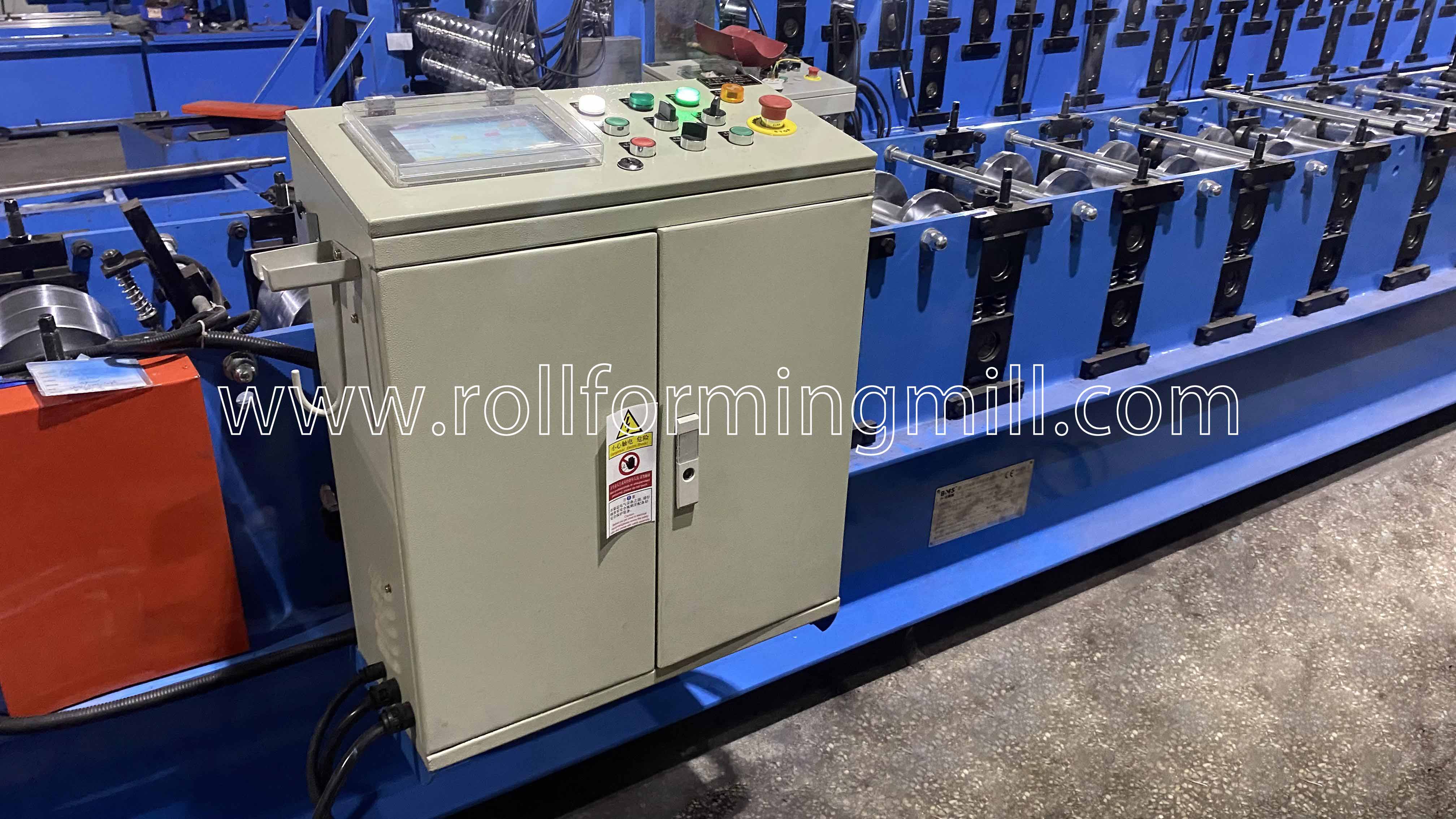

5) Sistema de controle CLP

Controle a quantidade e o comprimento de corte automaticamente.

Insira os dados de produção (lote de produção, unidades, comprimento, etc.) na tela de toque.
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.

2023_02_11_16_45_IMG_7019

6) Rack de saída:Três unidades

20200316171137_19269

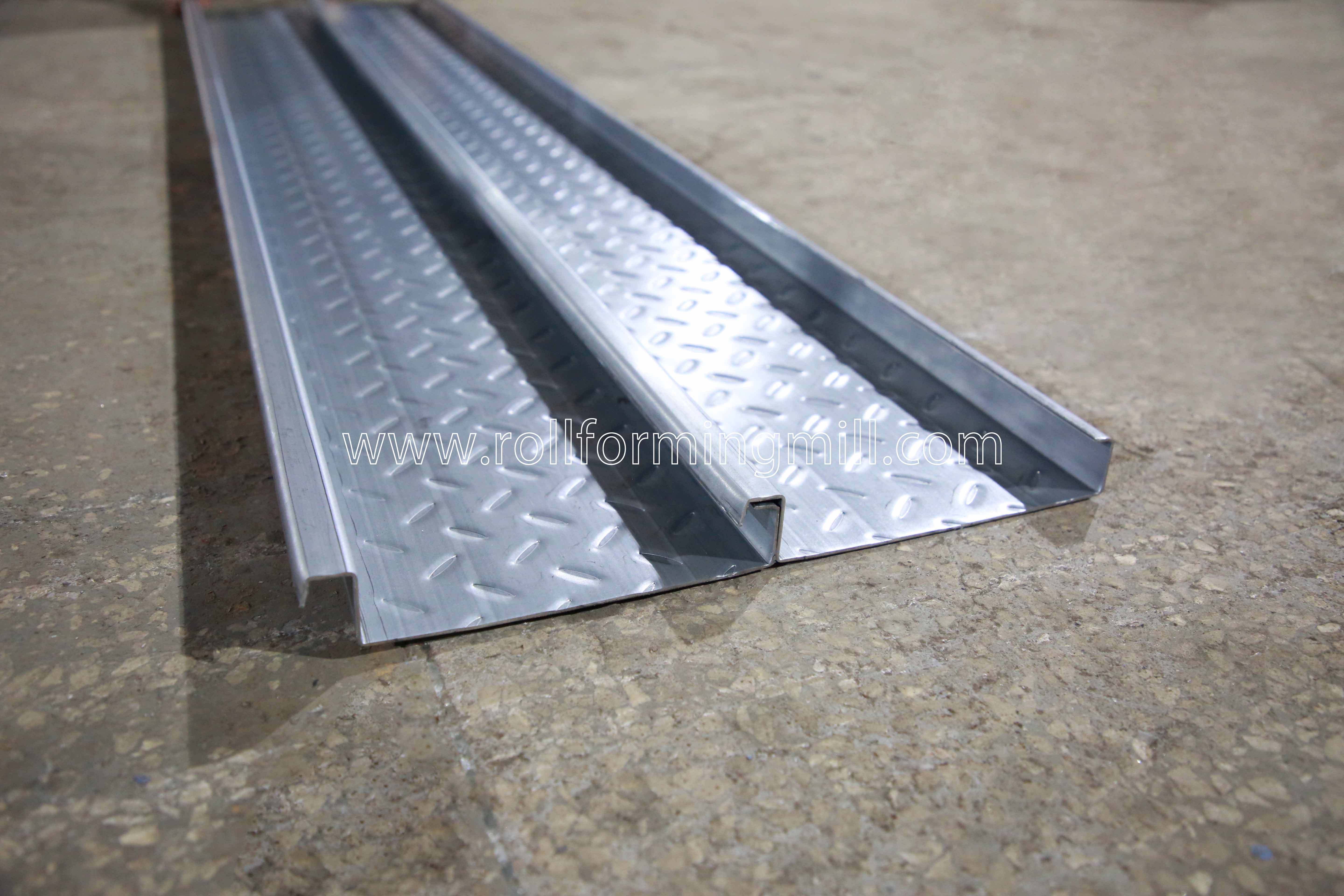

7) Exposição de produtos

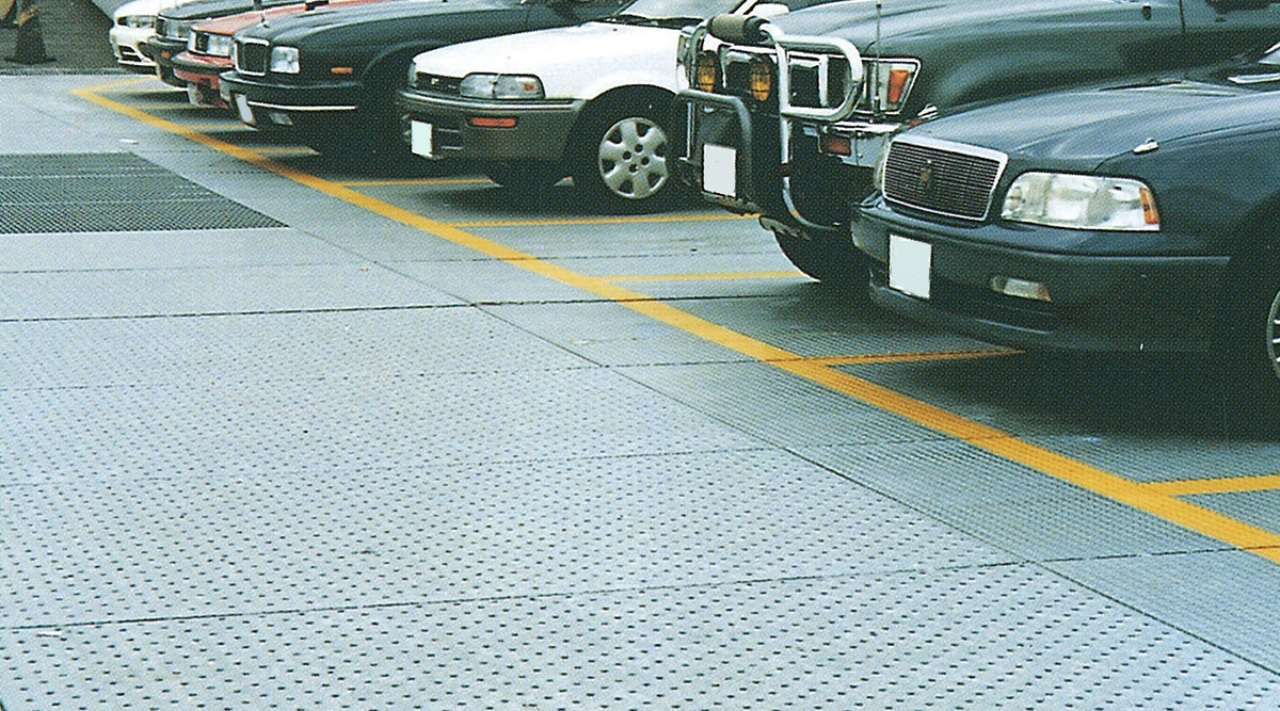

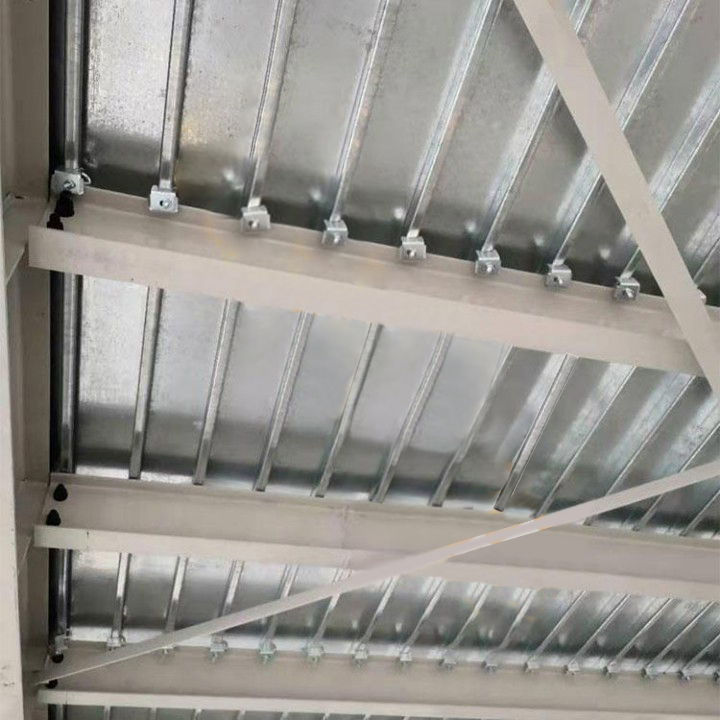

Caso de aplicação

70785c88943e7502c70abe8bec273d271

be8ca740e36dc210ab1a6e4396415114

Embalagem e envio

Método de embalagem:O corpo principal da máquina está nu e coberto por filme plástico (para proteger contra poeira e corrosão),carregado em contêiner e fixado firmemente em contêiner adequado por corda de aço e trava, adequado para transporte de longa distância.

20190812102601_56964

Serviço pós-venda

1. O a garantia é 24 meses depois que o cliente recebe a máquina.
Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente.
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas.
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes com custo extra.
