Detalhes rápidos

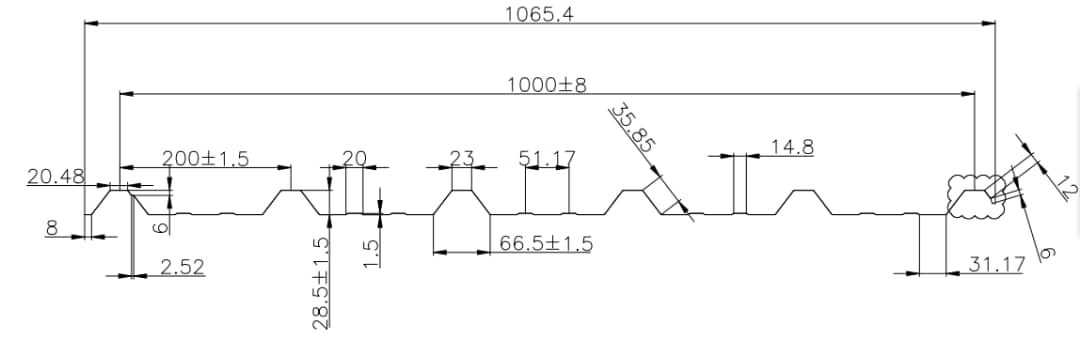

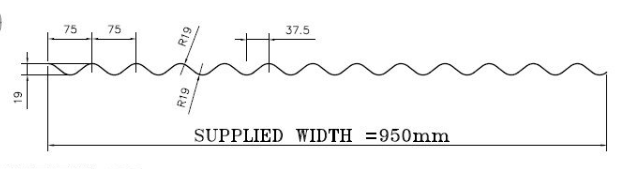

Perfil

Fluxo de trabalho

Dispositivo guia de alimentação  → Pré-cortador manual → Formadora de rolos principal → Pós-cortador hidráulico    →  Sistema CLP   →  Estação Hidráulica  →Sair do rack

Exibição de componentes da máquina

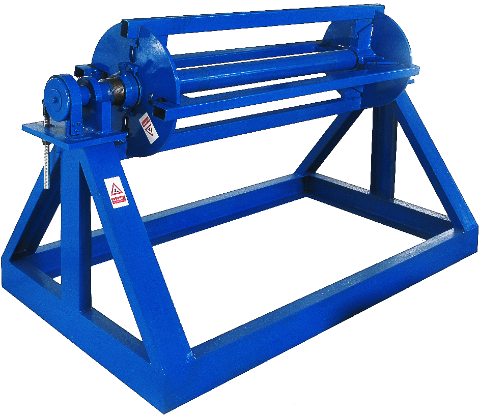

 1）Manual  Desbobinador: 2 conjuntos

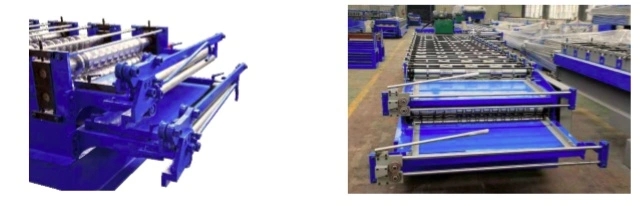

2) Laminação a frio:

Com guia de material de alimentação, estrutura do corpo feita de H450 digite aço por soldagem;

Com pré-cortador manual para fácil operação e economia de material:

Espessura do aparador: 22mm

Rolos fabricados em aço 45#, Tornos CNC, tratamento térmico, cromo duro revestido com espessura de 0,04 mm, superfície com tratamento de espelho

Diâmetro dos eixos =ф90mm/ ф75mm, usinado com precisão;

3) Dispositivo de pós-corte hidráulico:

Pós-corte, parada para corte, lâminas de corte de duas peças, sem corte

Motor hidráulico: 4kw, faixa de pressão hidráulica: 0-8Mpa

Material da ferramenta de corte: Cr12MoV(= SKD11 com pelo menos um milhão de vezes de vida útil de corte), tratamento térmico ao grau HRC58-62

A potência de corte é fornecida pela estação hidráulica do motor principal

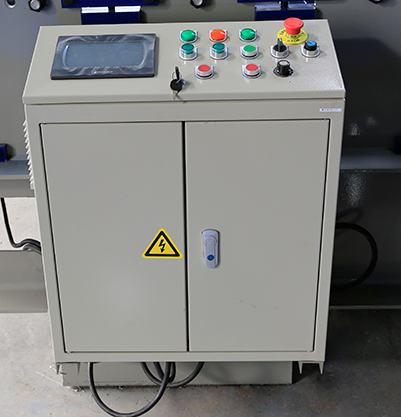

4) Sistema de controle PLC

Controle a quantidade e o comprimento de corte automaticamente

Combinado com:  PLC, inversor, tela sensível ao toque, codificador, etc.

Tolerância de corte no comprimento≤±1 mm

Tensão de controle 24V

5) Rack de saída:

Sem alimentação, 2 unidades, com roletes para fácil movimentação
