Rolo da dupla camada que forma a máquina para o reforço do diamante e o painel de PBR com auto empilhador

A Máquina Formadora de Rolos de Dupla Camada pode produzir dois desenhos de perfis diferentes em uma máquina, pode economizar mais espaço e, claro, mais.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
YX36.51-304.25-912.74/YX17.46-152.4-914.4
Marca do Produto:
BMS

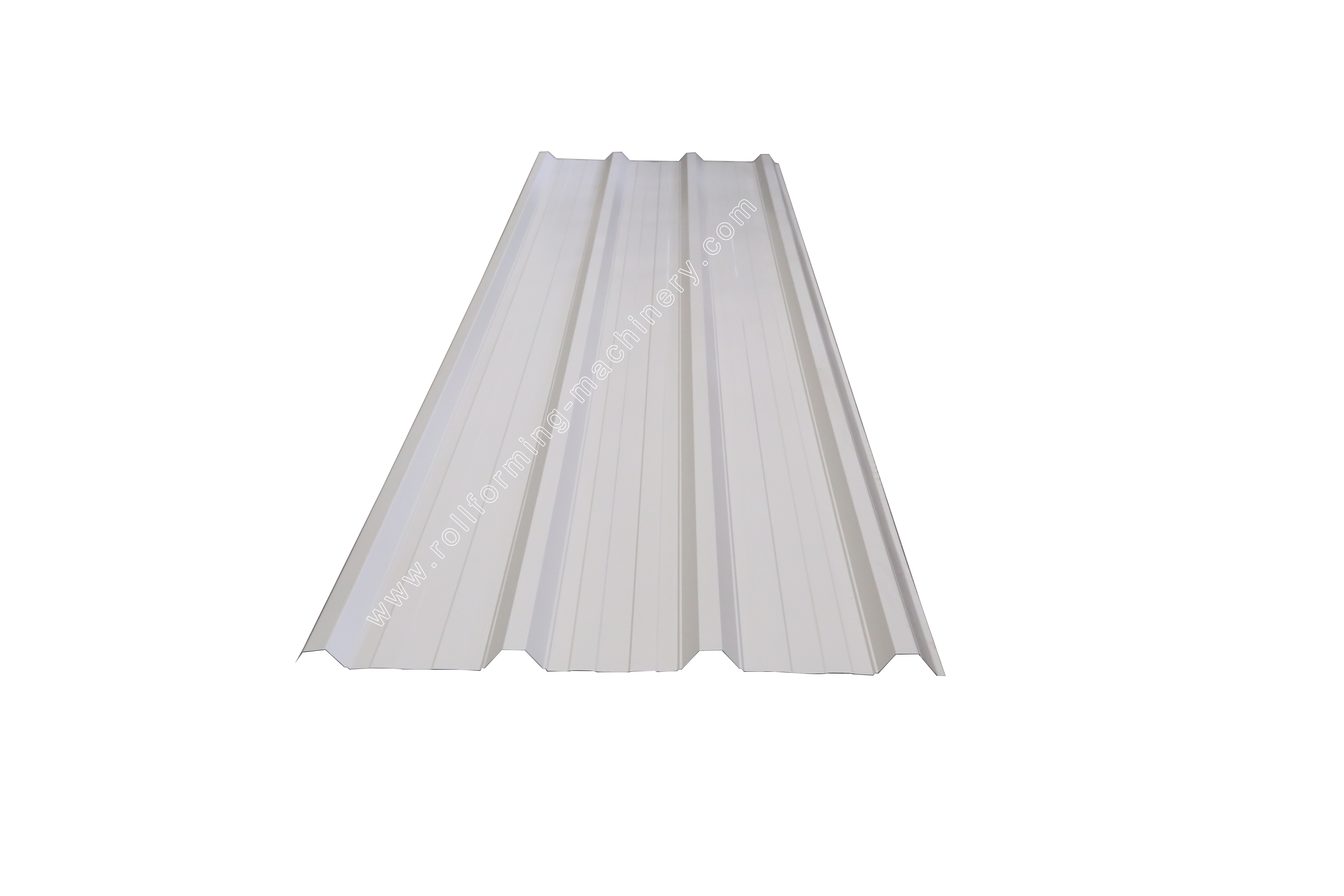

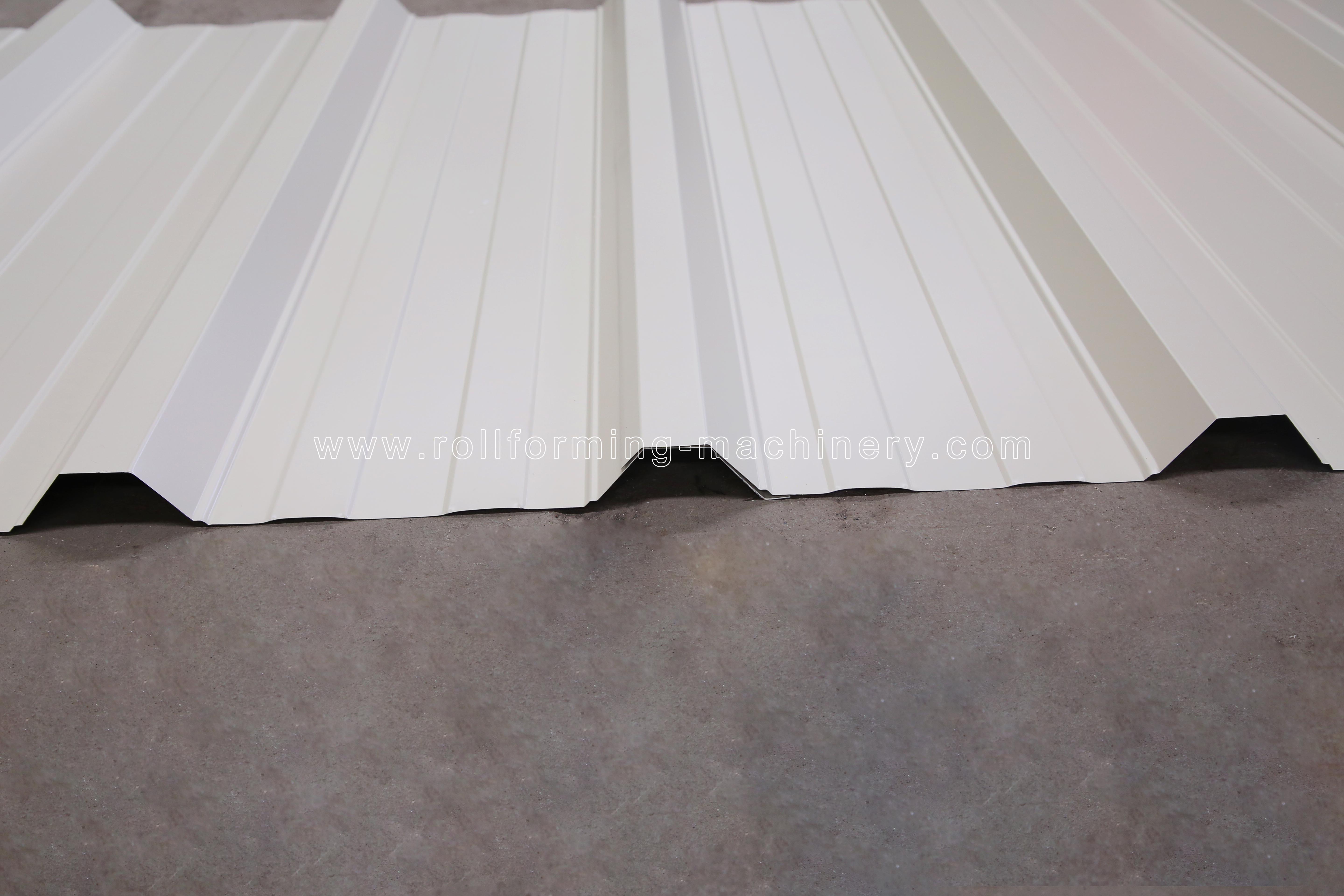

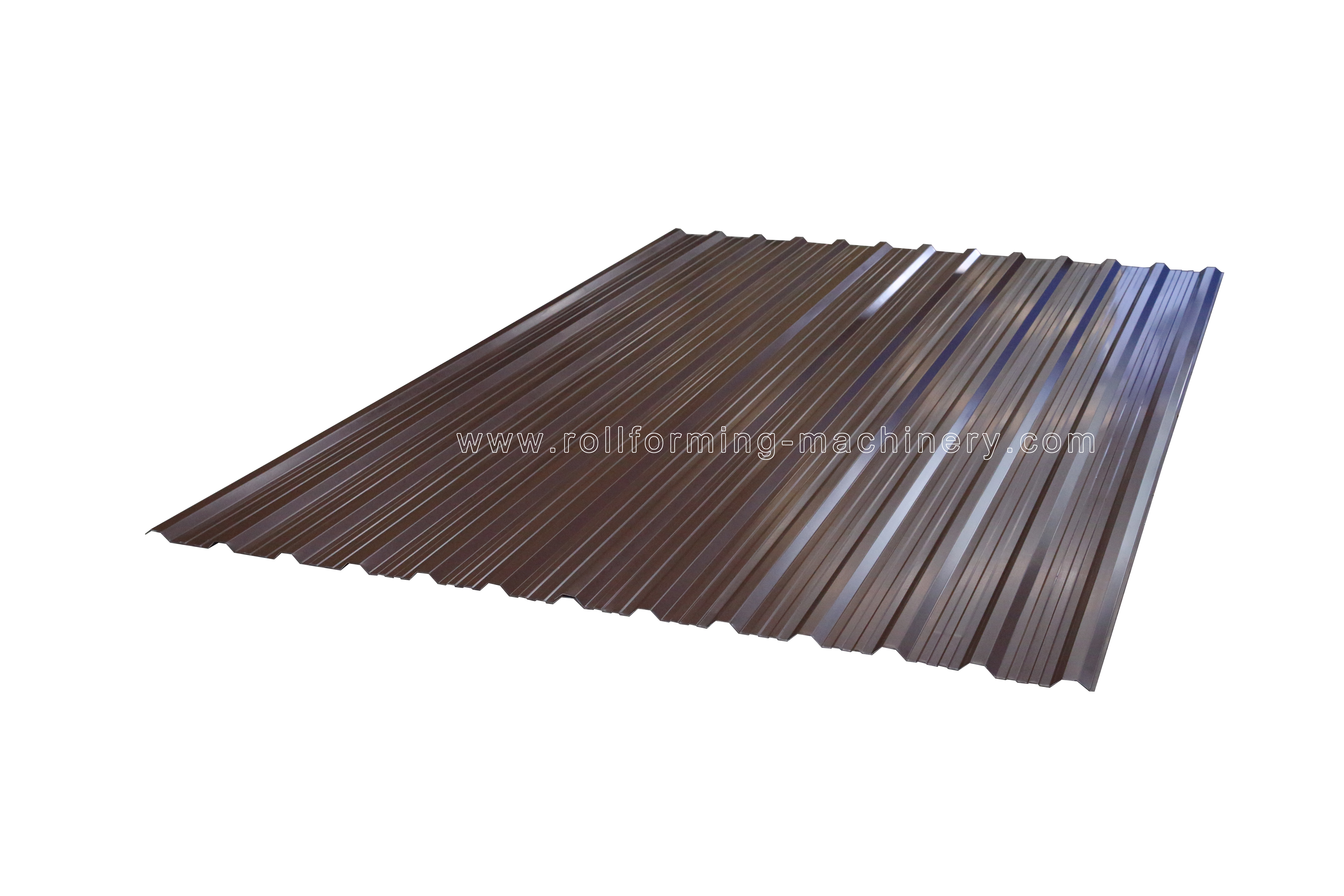

Perfis

Descrição do produto

Não.	Parâmetros principais		Parâmetros do moinho formador de rolo
1.	Espessura do material	0,4-0,8 mm	Estações Formadoras	20/20 passos
2.	Largura de alimentação	De acordo com os desenhos	Estrutura corporal	H450
3.	Material de aplicação	PPGI/chapa galvanizada	Espessura da parede lateral	22mm
4.	Padrão Elétrico	380V60Hz/3F	Haste Diâmetro	Aço 45#, φ75/φ85mm
5.	Hidráulico Diâmetro do desbobinador	7T-1300MM	Potência do motor principal	4KW
6.	Força de rendimento	Q235-345	Parafusos de parafuso	Nota 8.8
7.	Velocidade de formação	15-20m/min	Largura efetiva	De acordo com os desenhos
8.	Sistema de controle	Sistema de controle CLP	Rolo	45# Aço,usinado com precisão
9.	Motor hidráulico	7,5 kW	Cor da máquina	Azul+Preto+Laranja
10.	Material de teste	A BMS fornecerá o tamanho do material de alimentação comprar isso 2 semanas antes do teste da máquina

Fluxo de Trabalho

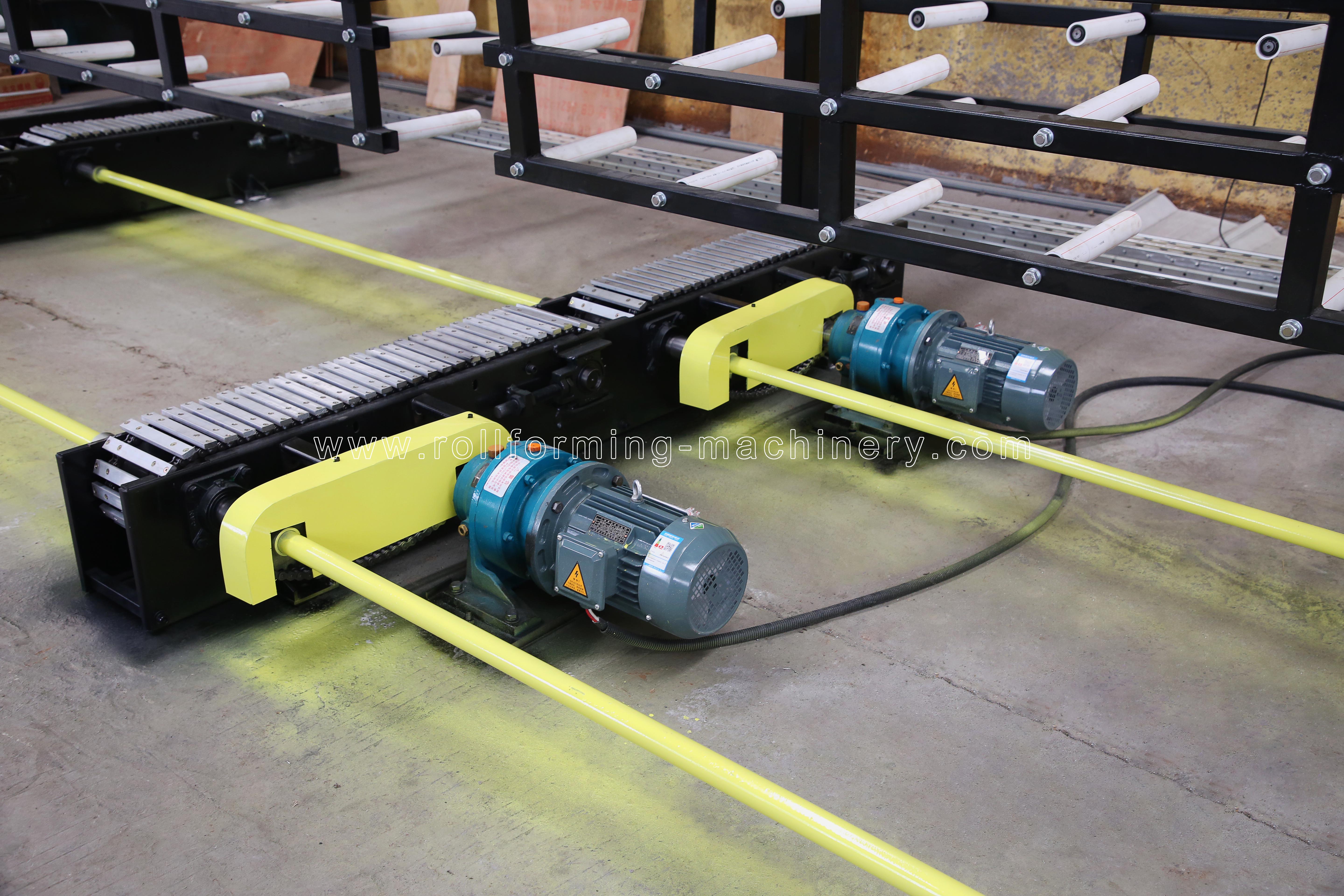

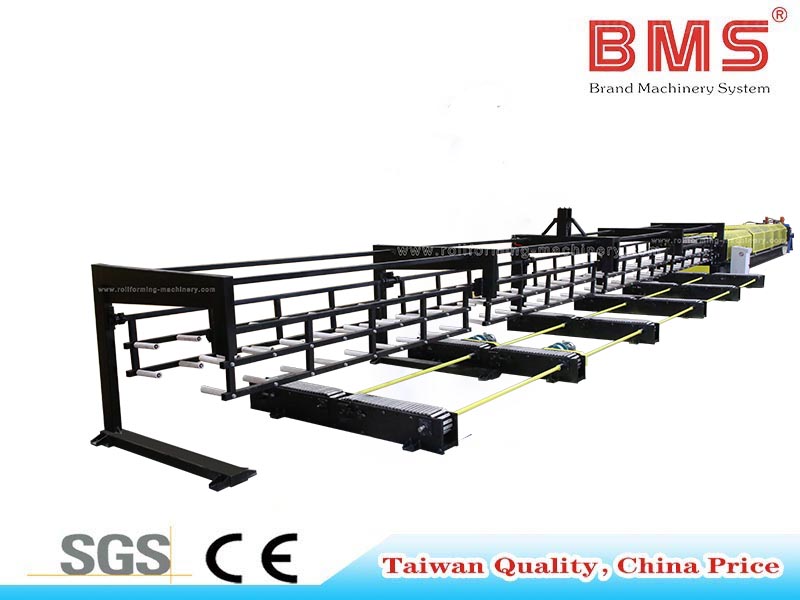

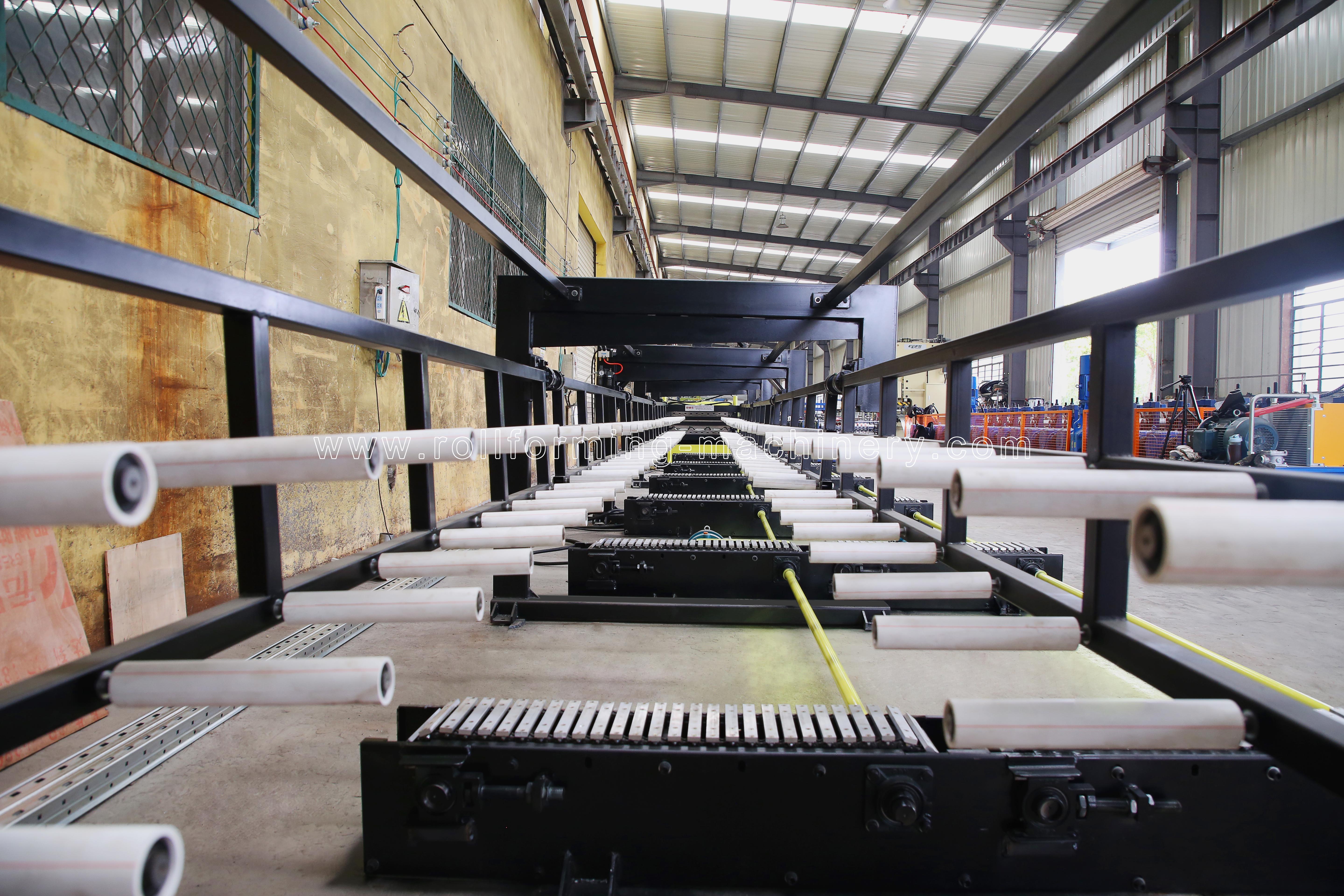

Desbobinador Hidráulico (7Tons) → Guia de Alimentação→ Moinho Formador de Rolos Principal → Dispositivo Hidráulico de Pós-Corte → Sistema de controle PLC → Estação Hidráulica → Empilhador Automático de 15,5M

Exibição de componentes da máquina

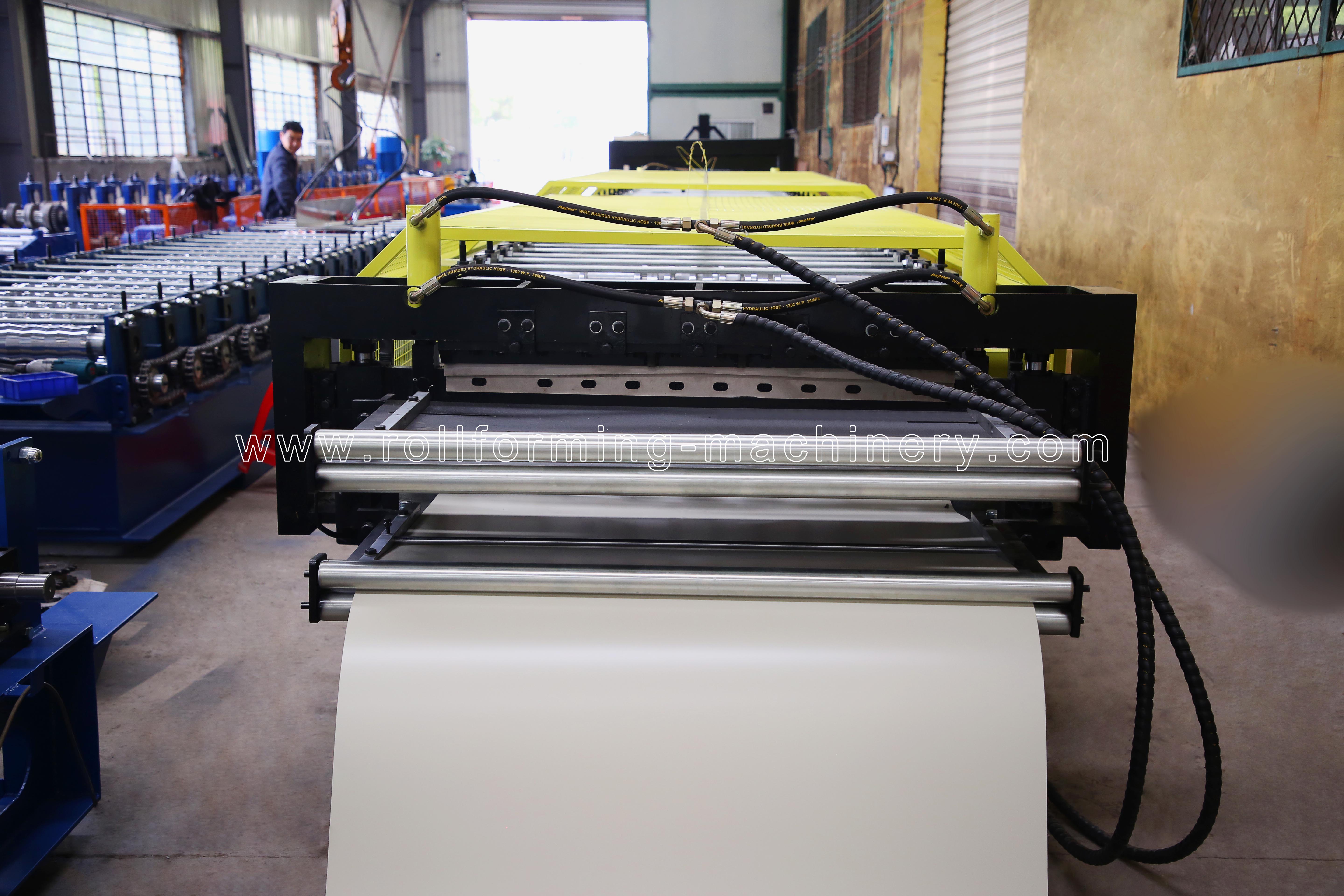

Dispositivo de alimentação

Estrutura corporal feita de H450 digite aço por soldagem

Espessura da parede lateral: Q235 t 22mm;

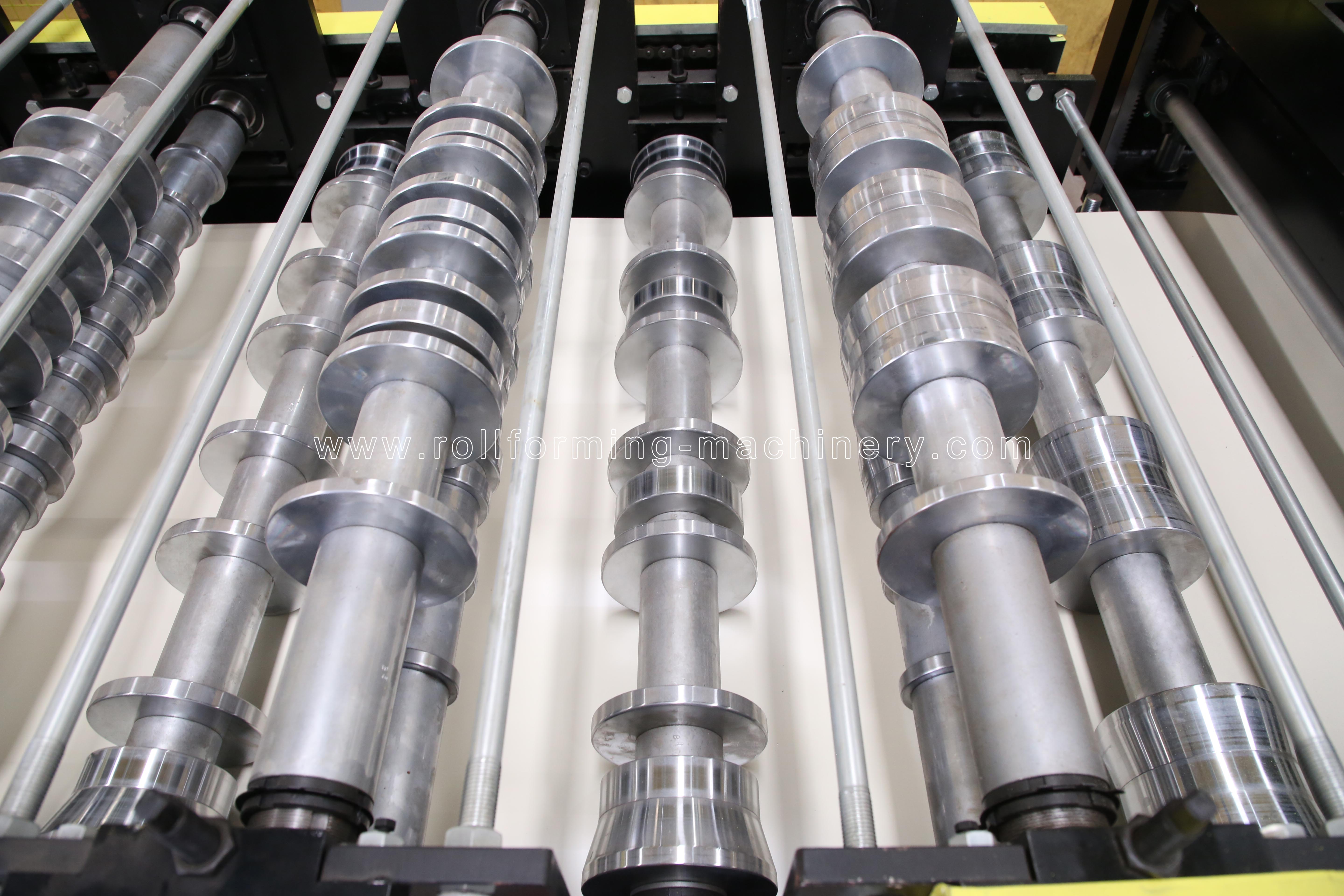

Rolos fabricados em 45#, usinado com precisão, revestido com cromo duro;com espessura de 0,5mm, superfície com tratamento espelhado (para maior vida útil e antiferrugem);

Eixos fabricados em aço 45#, Tratamento térmico de têmpera e revenido, cromagem dura.Diâmetro=φ75/85mm, usinado com precisão
Engrenagem e corrente com cerca de 20 + 20 passos para formar

A posição de guia pode ser ajustada para uma alimentação adequada do material.

016A6311
