Especificaçãoof
Máquina de formação de rolo de camada dupla
ITEMI Máquina de formação de rolo de camada duplapor ondulado perfil&Telhadoperfil

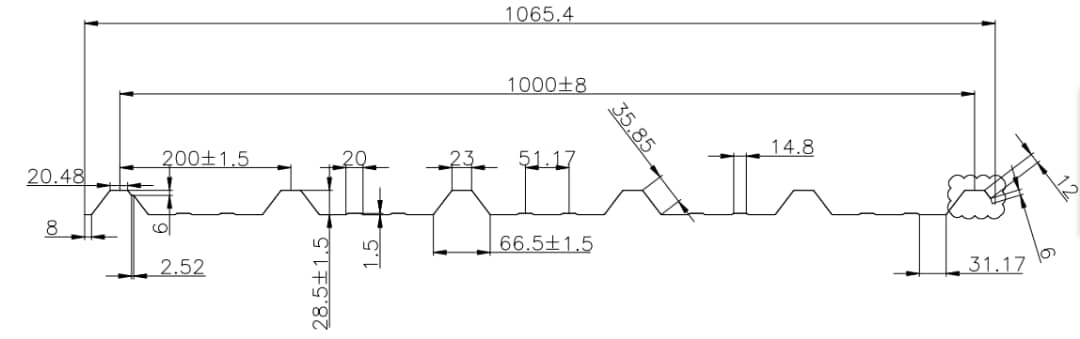

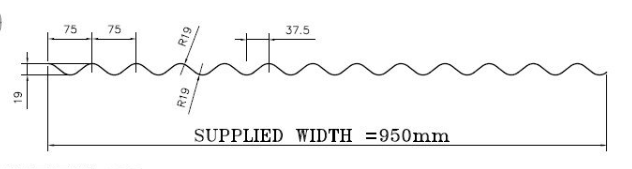

Desenho de perfil:
Material:
Espessura do material:0.4-0.6.milímetros Eficazlargura:950milímetros/1000mm.
AplicávelMaterial: Preparado GalvanizadoAço (PPGI),Yforça do IELD.350MPA.—Pls confirma
Largura eficazTolerância: ±.5mm a tolerância de espaçamento de ondas: ± 1mm
A altura da ondaTolerância: ±.1mm tolerância de corte a comprimento≤ ± 1 mm
Componentes da máquina

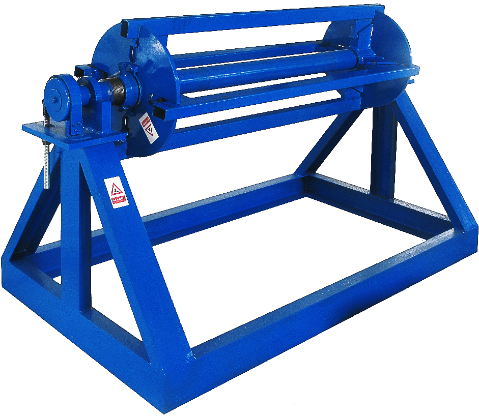

1)ManualDecoiler.: 2 conjuntos
------- fotoporreferênciasó

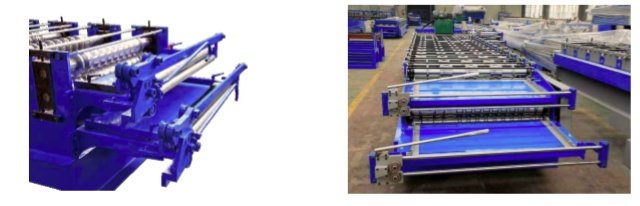

2)Moinho de laminação a frio:
Com guia de material de alimentação, quadro de corpo feito deTipo de aço H450. por soldagem;
Com manualprecunaPara fácil operação e salvar material:
Espessura do aparador:22mm.

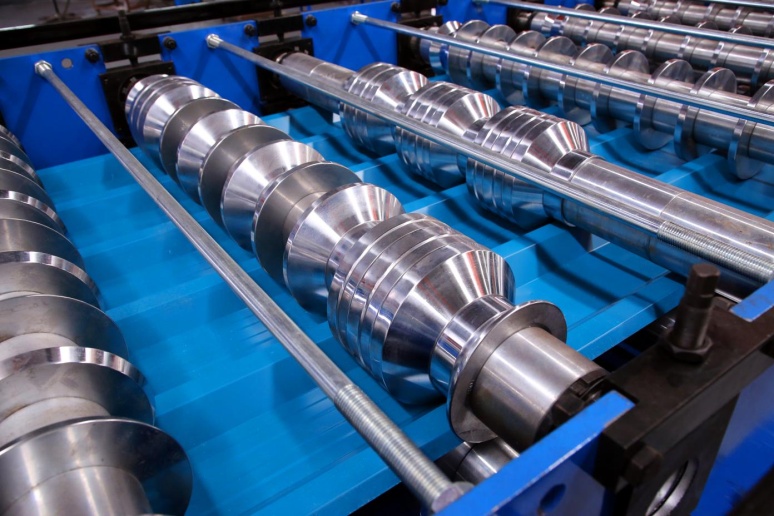

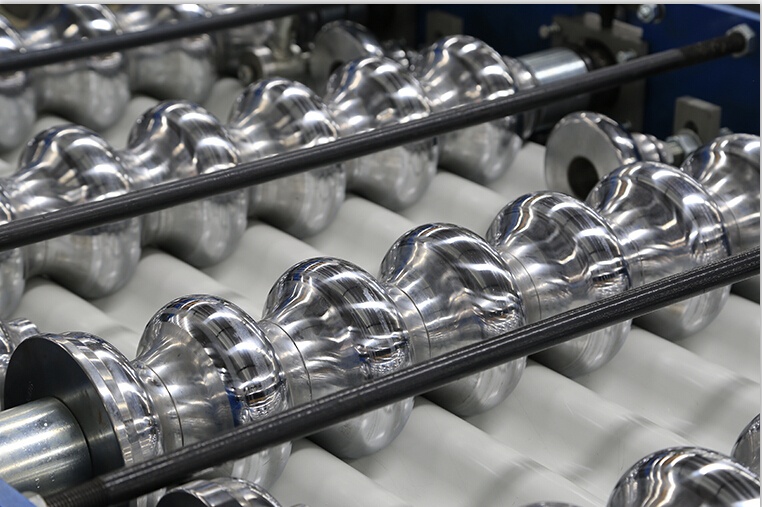

Rolos fabricados a partir de 45 # aço, Tornos CNC, Tratamento térmico,Cromo duro revestido com espessura0.04milímetros ,superfíciecom tratamento de espelho
Diâmetro de eixos = ф90mm / ф75mm, precisão usinada;
Condução de motor, Transmissão de engrenagem / roda dentada, cerca de20/20.degrausformar;
Motor principal = 7,5kw, controle de velocidade de freqüência,
Formando velocidade APROX.15M / min
Duas camadas não podem funcionar ao mesmo tempo
Ambos os grupos de formação de rolos compartilharam uma base de máquina, motor e armário de controle e através do interruptor de embreagem para obter um propósito duplo.
Todosparafusos parafusos com grau 8.8 Para garantir a fixação da estrutura da máquina firmemente e longa vida durante a máquina há muito tempo.
Velocidade de formação real:15-20m /min(Não inclui tempo de corte)
3)Post hidráulicoDispositivo de corte:
Post Corte, pare para cortar,tpeças de corte lâminas de corte, sem blanking
Hidraulic.motor:4KW, faixa de pressão hidráulica:0-8.MPa.
Material de ferramenta de corte:Cr12.Mo.V(= Skd11 com pelo menos um milhão de vezes de corte de vida),Tratamento térmico para HRC58-62 grau
A potência de corte é fornecida pela estação hidráulica do motor principal
O sistema hidráulicocom filtro de óleo para o óleofiltragem, paraGarantir que o óleo circulado esteja limpo e prolongue a vida útil do sistema hidráulico(Veja a foto abaixo)
Número de Óleo Hidráulico: Shell Tellus S2 M 46 ou Modelo Igual

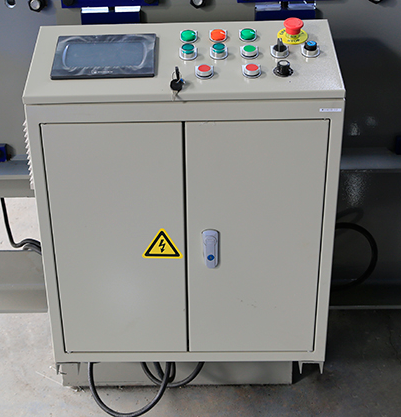

4)Sistema de controle PLC.
Controle o quantitye comprimento de corte automaticamente
Combinado com: PLC, inversor, tela de toque, codificador, etc
Tolerância cortada a comprimento≤ ± 1.milímetros
Controle de voltagem24V.

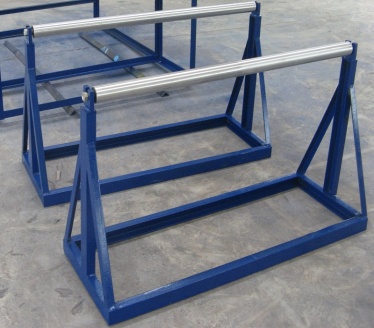

5)Rack de saída:
Não alimentado,2 unidades, com rolos nele para fácil movimento

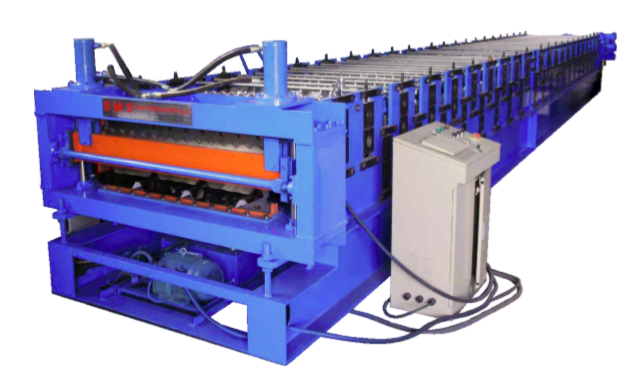

MáquinaFoto(Somente para referência)
Acima especificações e fotos são apenas para referência, O preciso, talvez ligeiramente diferente e precise se referir à máquina.
