Especificaçãoof

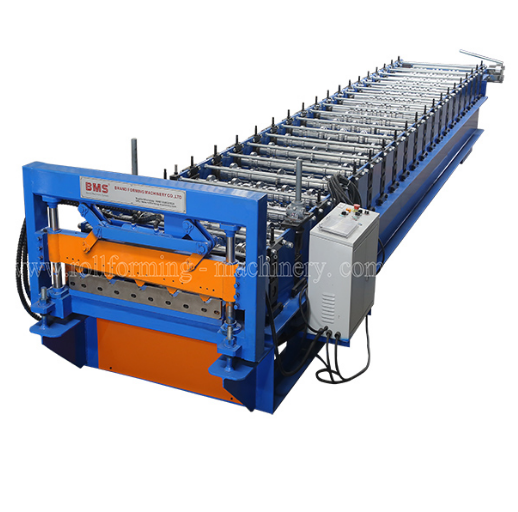

Rolo do painel do telhado que forma a máquina

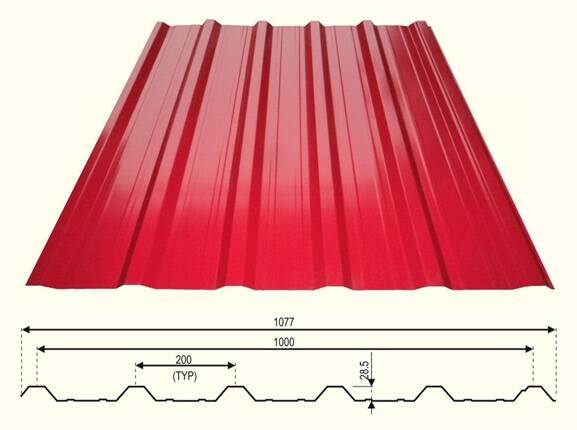

Desenho de perfil

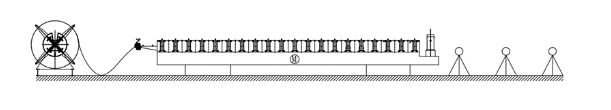

Diagrama de fluxo
Decoiler → ManualPre catter →.Guia alimentando→Rolo formandoSistema → Cortador de Post Hidráulico → Rack de saída
Material
Espessura do material:0.4-0.6.MM Largura eficaz:1000milímetros
Material aplicável: aço galvanizado pré-pintado (PPGI), Ppgl, ACGLcom força de rendimento750MPA.
Tolerância de largura eficaz: ± 5mm A tolerância de espaçamento de ondas: ± 1mm
A tolerância à altura das ondas: ± 1mm tolerância cortada a comprimento≤ ± 1 mm
Componentes da máquina
Não. | Item | Número | Observação |
1 | Decoiler. | 1 conjunto | 7ToneladaHidráulicoDecoiler. |
2 | Dispositivo pré de corte | 1 conjunto | Manual |
3 | Guia de alimentação | 1 conjunto |
|
4 | Roll formando máquina | 1 conjunto |
|
5 | Publicar o dispositivo de corte | 1 conjunto |
|
6 | Rack de saída | 3 partidas | Fácil de ajustar |
7 | Sistema hidráulico | 1 conjunto |
|
8 | Sistema de controle PLC. | 1 conjunto |
|

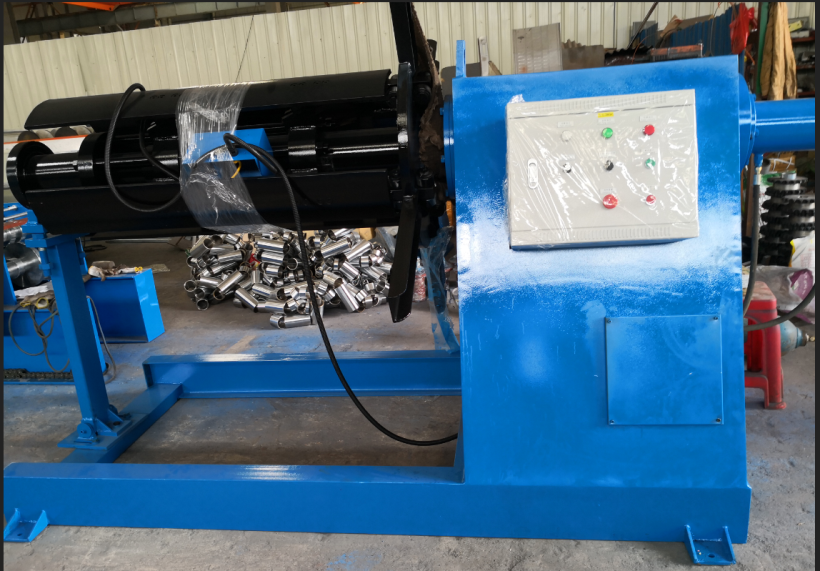

1)7t hidráulico.Decoiler: um conjunto
2)Moinho de laminação a frio:
★ guia de alimentação de guia

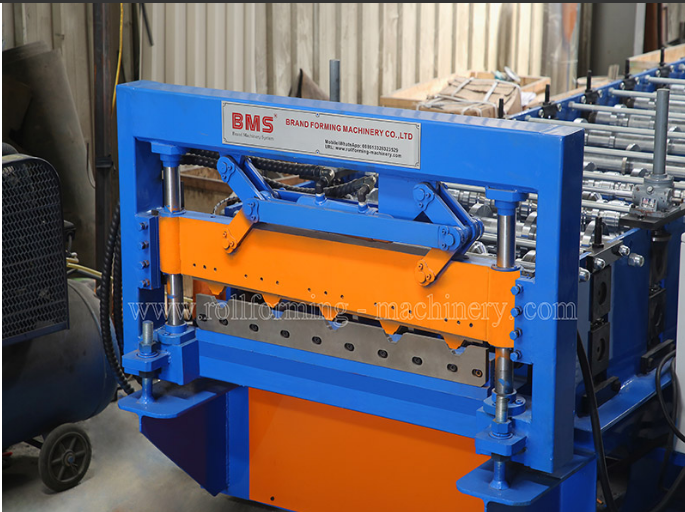

★ manual pré cortador
★ rolo formando sistema

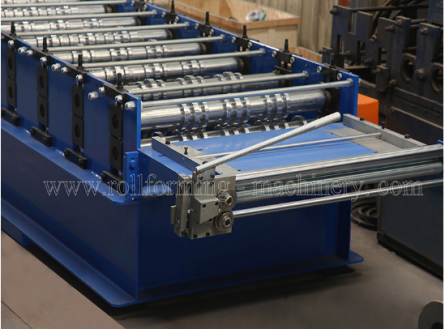

Sistema de formação de rolo é composto de Um quadro de máquinas, peças de transmissão e formando o grupo de rolos etc.
1)quadro de corpo feito deH450.Tipo de aço por soldagem, espessura da placa lateral:18mm.
2) Roller adota 45 #, após forjamento, precisãoUsinagem CNC,Calortratamento. Parte do rolo é equipado com rolamentos.
3) O eixo de rolos adota 45 # aço apósTratamento de extinção e de temperamento, Revestido com espessura 0.04mm (para maior vida e anti-ferrugem)，
4) O grupo de rolos inferior é girado pela corrente e motor, partes dos rolos superiores e inferiores são acionados por uma engrenagem.
5) Ajustando a lacuna de rolos superior e inferior pelo parafuso de mão, a fim de se adaptar à placa com espessura diferente
6) Corrente:ZIQiGG (por China Top 1 Brand Donghua Group)
7)Diâmetro do eixo:φ80 / 95mm., precisão usinada
8) todos os parafusos parafusos comGrau 8.8 (Fábricas baratas usam baixo grau 4.8)Para garantir a fixação da estrutura da máquina firmemente e longa vida durante a máquina há muito tempo.
9) condução do motor, transmissão da corrente de engrenagem,20 degrausformar
10) servo motor7.5kw., Controle de velocidade de freqüência que forma a velocidade aprox.20-25m / min
★ sistema hidráulico pós-corte
1)Motor hidráulico:4kw., Faixa de pressão hidráulica:0-16MPa.,Tempo de corte: 2s
2)Corte após o rolo formando, pare para cortar, sem blanking; Material de ferramenta de corte adotaCR12MOV de aço do molde (=Skd11. aço, com pelo menos um milhão de vezes de corte)
3) A energia de corte é fornecida pela estação hidráulica do motor principal.

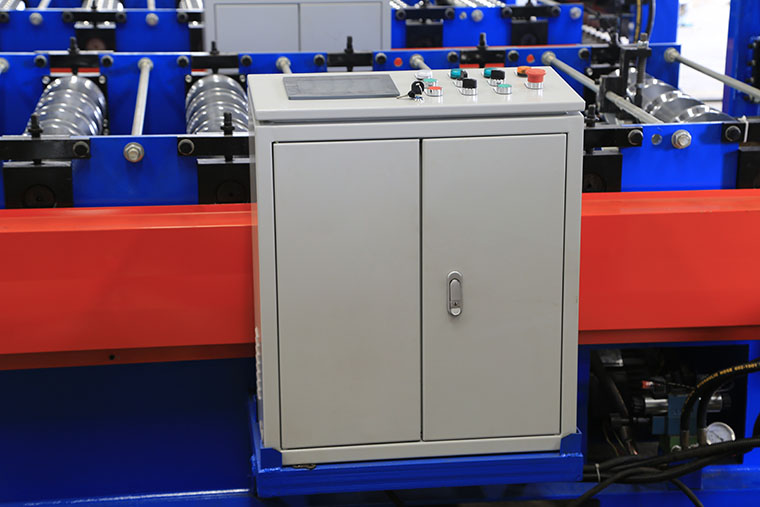

★ sistema de controle PLC
1) Usando a tecnologia de controle de PLC, a tecnologia de regulação de velocidade de freqüência variável, para realizar a produção automática de toda a máquina.
2) O sistema fornece uma interface de máquina amigável, pode definir o lote, o comprimento da peça de trabalho, quantidade, etc.
3) Opere o modo:Entrada de tela de toque + botão.
4) Contagem do codificador, com números de contagem e contagem de função de comprimento.
★ Rack de saída
Três unidades,Un-powered, para fácil movimento.

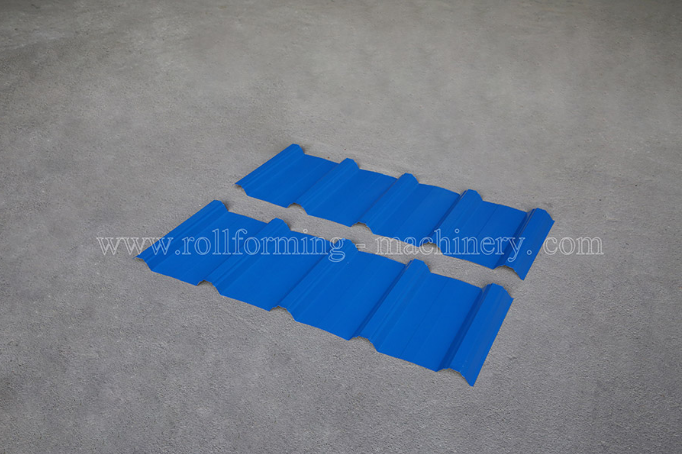

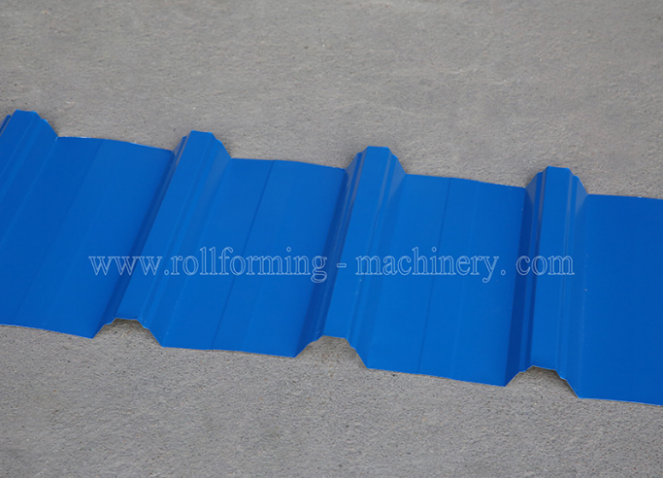

★Show de produtos
