Detalhes rápidos

Perfil

Fluxo de Trabalho

Debobinador→ Dispositivo guia de alimentação  →   Formadora de Rolos → Sistema PLC   →  Dispositivo hidráulico de pós-corte→

Rack de saída

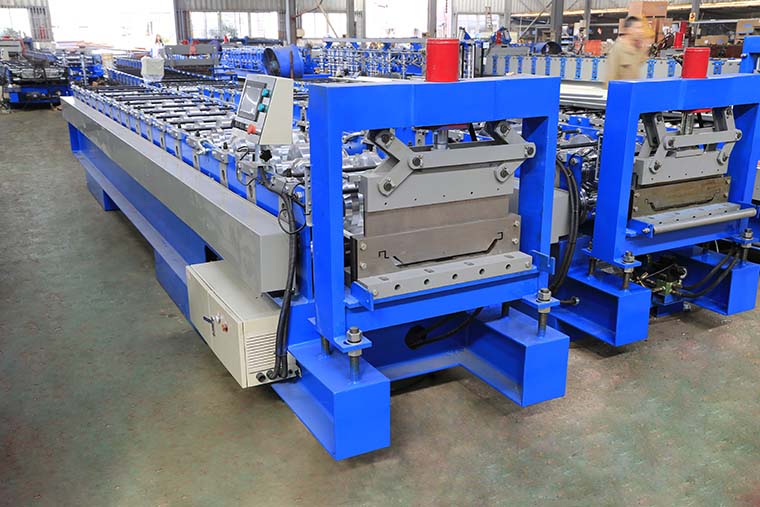

Exibição de componentes da máquina

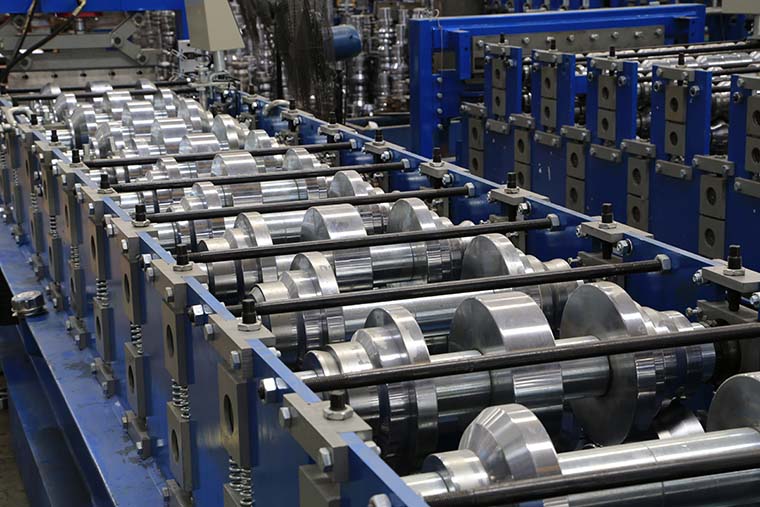

Moinho formador de rolos

Estrutura corporal feita de  H450  Tipo de aço por soldagem
Espessura da parede lateral:Q235 t18mm
Rolos fabricados em  45#  usinado com precisão, revestido com cromo duro;com espessura de 0,5mm, superfície com tratamento espelhado (para maior vida útil e antiferrugem);

Diâmetro dos eixos =ф75mm, usinado com precisão
Condução de engrenagem/roda dentada,Sobre  20 etapas  Formar
Motor Principal =7,5 kW, Controle de velocidade de frequência

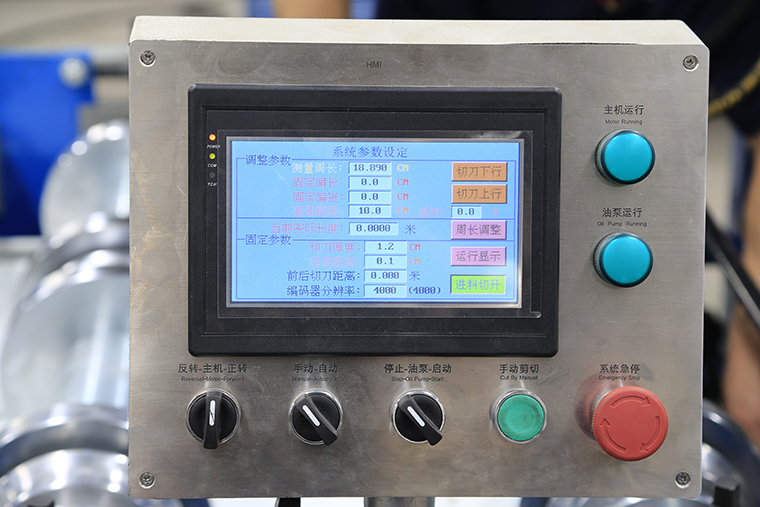

Tela sensível ao toque

1) Usando  CLP  ao controle  tecnologia, variável  frequência  velocidade  regulamento  tecnologia, para  perceber o  automático  Produção  de  o  todo  máquina.

2) Sistema  provides  a  amigável  homem-máquina  interface, pode  definir  o  lote, o  comprimento  de  o  peça de trabalho,  quantidade, etc

3) operar  modo: entrada  tela  + botão  .

4) Codificador  contar  ,com  contando  números  e  contando  comprimento  função.

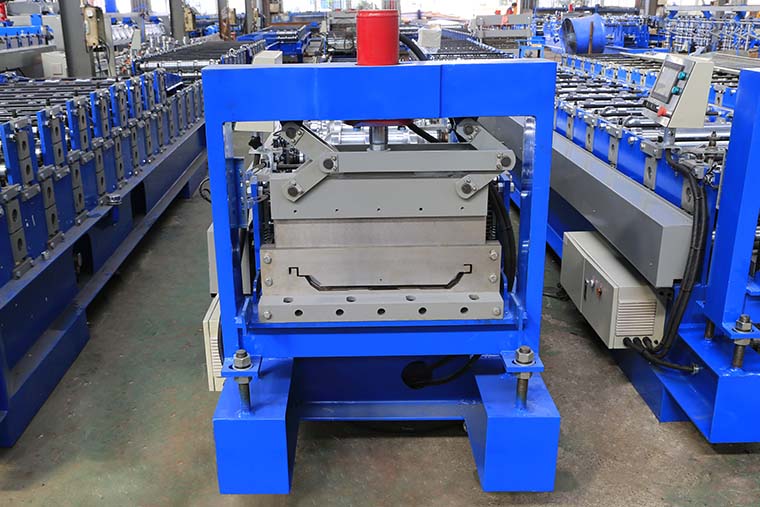

Pós Cortador

Pós-corte, pare para cortar, sem corte em branco

Motor hidráulico:5,5 W, Faixa de pressão hidráulica: 0-16Mpa

Material da ferramenta de corte: molde de aço D2(=Cr12Mov), Tratamento térmico ao grau HRC58-62

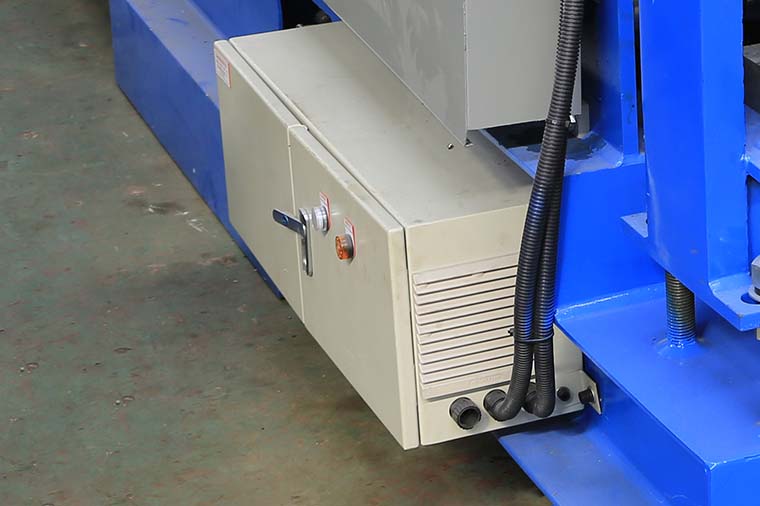

Sistema de controle CLP

Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.

CLP: Schneider Electric (marca francesa)/Siemens (marca alemã)

Inversor: Schneider Electric (marca francesa)/Siemens (marca alemã)

Tela sensível ao toque: Schneider Electric (marca francesa)/Siemens (marca alemã)

Codificador: KOYO ou OMRON (marca japonesa)

Tolerância de corte no comprimento≤±2 mm Tensão de controle 24V

Produtos produzidos por máquina
