Especificaçãoof
Telhado corrugadoRoll formando máquina
Para o perfil YX18.5-80-800.
Rolo de telhado corrugado formando máquinas18.5-80-800cotação

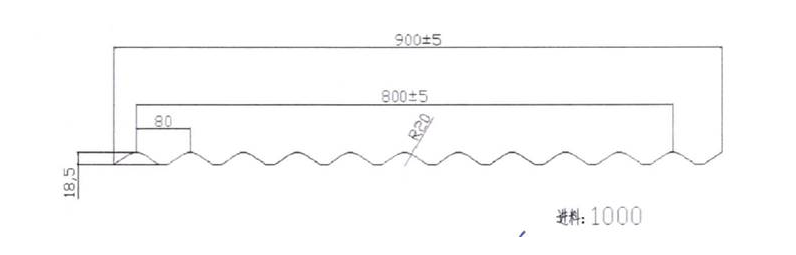

Perfil
Material
Largura eficaz:800milímetros Largura eficaztolerância:-2 / +.2milímetros
Largura de alimentação: sobre1000milímetros O espaçamento de ondasTolerância: ±.0.5mm.
Espessura do material: 0.35-0.45mm a altura da ondaTolerância: ±.0.5mm.
Aplicávelmaterial:PPGI.e gi.A duração da tolerância: ± 1 (6m)
Roll frio.aço(CRC)com força de rendimento235-345Mp.aEspessura da inspeção: 0.4milímetros
TrabalhosSegue
Decoiler → ManualPré-C.ut.ter →.GuiaFeeding→RolarFOrming.System → hidráulico
Post Cutter. → Rack de saída
Componentes da máquina
1) Decoiler manual: um conjunto
% 1)Pré-cortador
Com pré-cortador manual para fácil operação e salvar material:
É a função avançada e boa para a produção para salvar material, seme
3)Máquina principal.
A dimensão da máquina (l * w * h):Cerca de8500mm * 1500mm * 1200mm
Com guia de material de alimentação, quadro de corpo feito deTipo de aço H450.por soldagem
Espessura da parede lateral:Q235 T18.milímetros;AmarrarCajado:ф22.Galvanizado
Rolos fabricados de45 # Aço, CNC.Tornos, tratamento térmico, cromo duro revestido
com espessura0.04milímetros,superfíciecom tratamento de espelho (Para maior vida e anti-ferrugem)
OGarantia para os rolos é de 5 anos
Diâmetro de eixos =.ф75 / 85.milímetros,precisãousinado
Engrenagem / roda dentadadirigindo, sobre 18 etapasformar
Motor principal（Marca polaroid）=7.5kw., Controle de velocidade de frequência
Redcutor de velocidademotor:RSeries;
Cadeia:ZIQiGG (por China Top 1 Brand Donghua Group)
Tamanho da corrente:uma polegada com 18teeth
Bloco deslizante:130 * 140mm.;
Todosparafusos parafusos com grau 8.8 para ens.Corrigir a estrutura da máquina firmemente e longa vida durante a máquina há muito tempo em execução.
Velocidade de formação real para espessura do material0.35MM: 20m / min (Não inclui tempo de corte, se incluir o tempo de corte a velocidade de produção será18m / min)

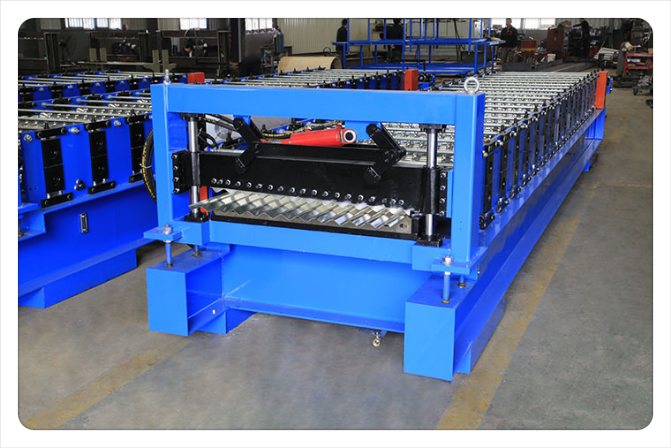

4)Postar hidráulicoCorteDevice.
Publicarparacortar, pare paraCorte, dois.Tipo de peças de design de lâmina de corte, sem blanking
Motor hidráulico:3Kw.;Cortepressão:0-1.6MPa.Tempo de corte:2s.
Material de ferramenta de corte: CR12Mov (= Skd11 com pelo menos um milhão de vezes de corte de vida),Tratamento térmico para HRC58-62 grau
Com2 Guia Pilar.para cisalhamentoSuporte, queFaça a vida mais estável e mais longa para cortador
A potência de corte é fornecida pela estação hidráulica do motor principal
O sistema hidráulicocom filtro de óleo para o óleofiltragem, paraGarantir que o óleo circulado esteja limpo e prolongue a vida útil do sistema hidráulico. (Veja a foto abaixo)
5Sistema de controle PLC
Ao controleOQuantidade e comprimento de corte automaticamente
Inserir a produçãoDados(Lote de produção, PCs, comprimento, etc.) na tela de toque,
Pode terminarOProduçãoAutomaticamente.
Combinado com: PLC, inversor, tela de toque, codificador, etc
Tolerância cortada a comprimento≤ ± 1.milímetros
Controle de voltagem24V.

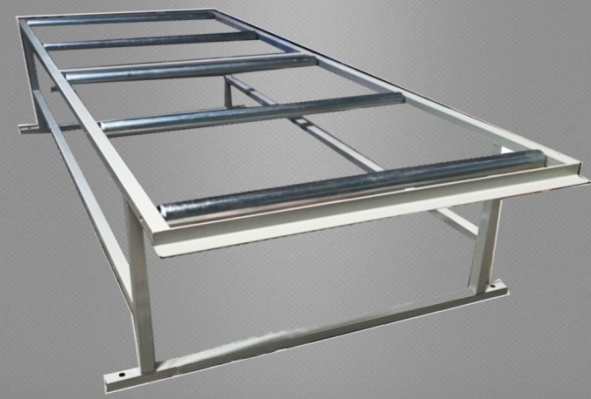

6) Rack de saída:Un-powered, two. unidades, comrolos sobre isso para fácil movimento
Acima especificações e fotos são apenas para referência, o preciso, talvez ligeiramente diferente
e precisa se referir à máquina.
