Máquina formadora de rolo de suporte de prateleira adequada para prateleira leve

Descrição do produto

A máquina formadora de rolos de suporte de prateleira é projetada especificamente para a fabricação de suportes altamente duráveis ​​usados ​​em sistemas de prateleiras leves. Ideal para os setores de armazenamento, logística e varejo, esta linha de produção automatizada garante dimensões de perfil consistentes e integridade estrutural. Ao integrar tecnologia avançada de perfilagem, ajuda os fabricantes a otimizar a eficiência da produção, reduzir os custos de mão de obra e manter a produção estável em operações de longo prazo. O equipamento foi projetado para atender às demandas de produção contínua, tornando-o uma escolha confiável para ampliar as capacidades de fabricação.

Parâmetros Técnicos

Compreender os principais parâmetros técnicos é essencial para avaliar a compatibilidade da máquina com os requisitos específicos do seu projeto. As especificações a seguir detalham a adaptabilidade do material, capacidade de manuseio de bobinas, estrutura da máquina e sistemas de controle. O equipamento suporta aço galvanizado (GI) e aço laminado a frio (CRC) com espessura de 1,5-2,0 mm e limite de escoamento de G235-345Mpa, garantindo produtos finais resistentes.

Fluxo de trabalho

Um fluxo de trabalho de produção bem estruturado é fundamental para manter alta eficiência e dimensões precisas. A máquina opera através de um processo automatizado suave, minimizando a intervenção manual e reduzindo o risco de erros operacionais. O processo contínuo de 6 etapas garante que as bobinas de aço bruto sejam niveladas, perfuradas, formadas e cortadas com precisão no comprimento exato necessário.

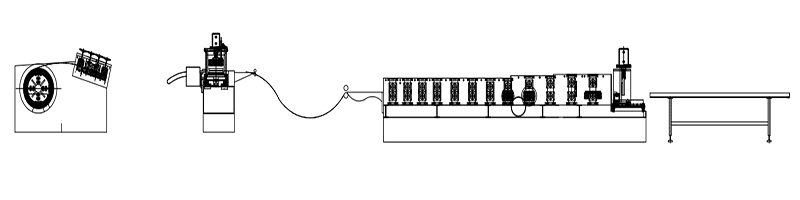

Dispositivo de desbobinamento e nivelamento → Dispositivo de alimentação e puncionamento do servo motor → Dispositivo de guia de alimentação → Sistema de perfilagem → Dispositivo de perfuração e corte hidráulico → Rack de saída

Componentes Principais

Para garantir estabilidade a longo prazo e formação precisa, a máquina é construída com componentes de nível industrial. Cada seção foi projetada para lidar com ambientes de produção exigentes e, ao mesmo tempo, simplificar a manutenção.

1) Desbobinador manual: um conjunto

Sem alimentação, controle manualmente o encolhimento e a parada do furo interno da bobina de aço.
Largura máxima de alimentação: 600 mm , faixa de identificação da bobina 508 mm ± 30 mm . Capacidade: Máx. 3 toneladas.
Este desbobinador fornece uma base de alimentação de material estável, evitando o desalinhamento da bobina e garantindo uma entrada suave no dispositivo de nivelamento.

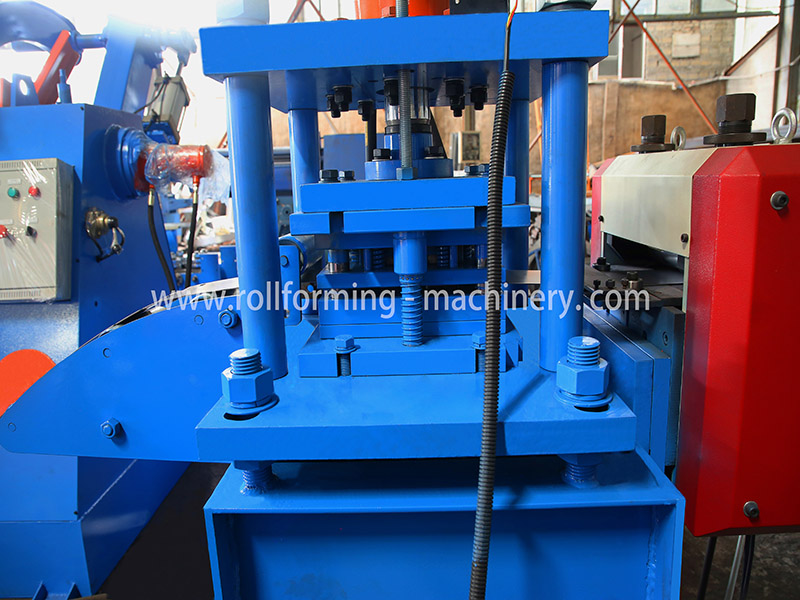

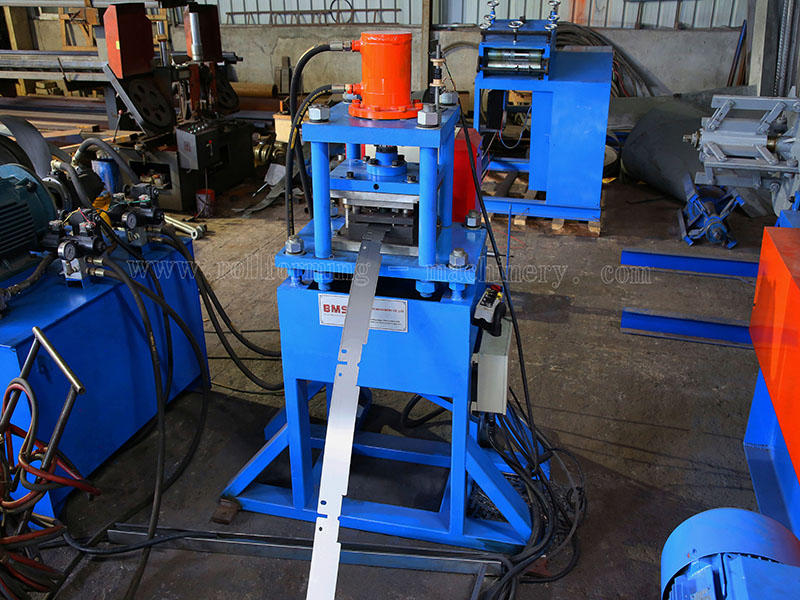

2) Dispositivo de alimentação e perfuração do servo motor

Equipada com controle preciso de servo motor, esta unidade garante a colocação precisa dos furos nos suportes das prateleiras, o que é vital para a montagem final das prateleiras leves.

3) Dispositivo guia de alimentação

A posição de guia pode ser ajustada para uma alimentação adequada do material.
A orientação adequada evita desvios de material durante os estágios iniciais, reduzindo desperdícios e protegendo os rolos formadores contra desgaste irregular.

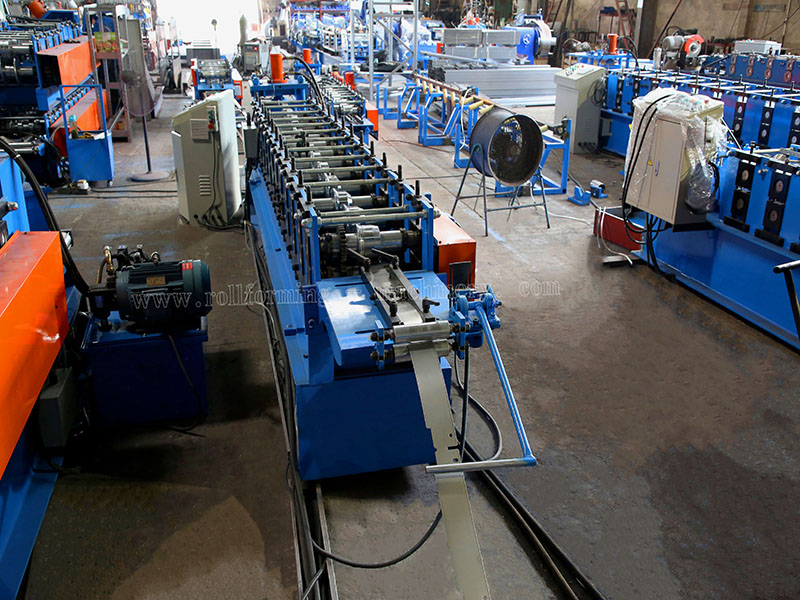

4) Máquina principal

Acionamento por engrenagem/roda dentada, aproximadamente 12passo para formar.
Motor principal (marca Polaroid) = 7,5KW , controle de velocidade de frequência.
Velocidade real de conformação: 12-16 m/min .
A estrutura de base de aço H450 durável e as estações de rolos precisas garantem a estabilidade do processo de perfilagem, proporcionando formatos de perfil consistentes mesmo em velocidades máximas de produção.

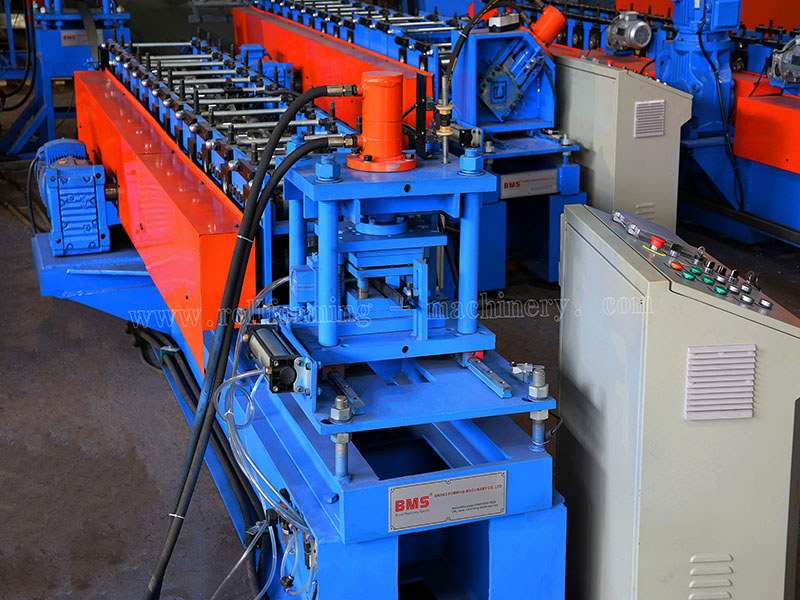

5) Dispositivo de corte pós-hidráulico

Poste para cortar, pare para cortar, tipo de design de lâmina de corte de duas peças, sem apagamento.
Motor hidráulico: 5,5KW .
Material da ferramenta de corte: Cr12MoV (= SKD11 com pelo menos um milhão de vezes de vida útil de corte), Tratamento térmico ao grau HRC58-62.
A potência de corte é fornecida pela estação hidráulica independente do motor principal.
Este design garante bordas limpas sem deformação do material, eliminando a necessidade de processamento secundário e economizando tempo de produção.

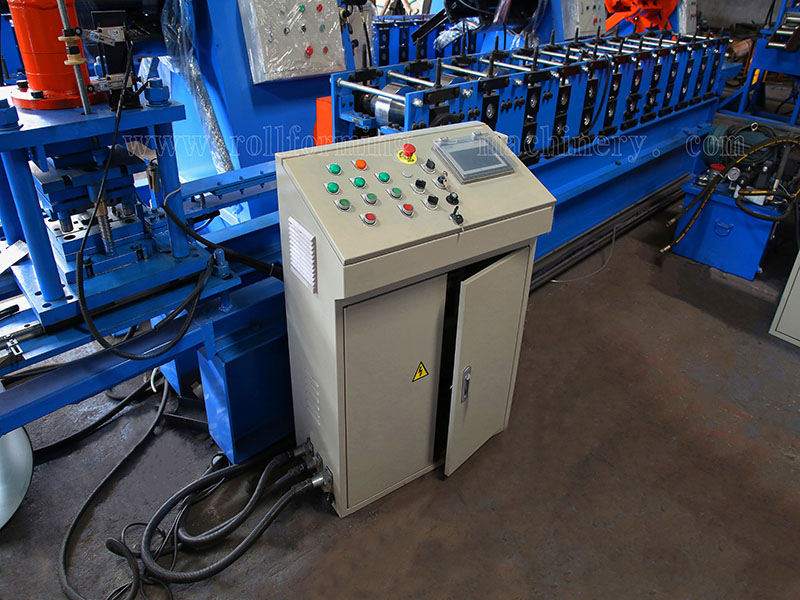

6) Sistema de controle PLC

Controle a quantidade e o comprimento de corte automaticamente.
Insira os dados de produção (lote de produção, unidades, comprimento, etc.) na tela de toque.
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.
Apresentando marcas internacionais confiáveis ​​como Schneider Electric ou DELTA para o inversor, WEINVIEW para a tela sensível ao toque e KOYO ou OMRON para o codificador. Este sistema permite que os operadores gerenciem facilmente lotes e comprimentos de produção, reduzindo erros humanos e melhorando a segurança operacional geral.

7) Rack de saída

Sem alimentação, duas unidades , com roletes para facilitar a movimentação.
Projetado para coletar com segurança os suportes de prateleira acabados, evitando arranhões na superfície e facilitando o empacotamento.

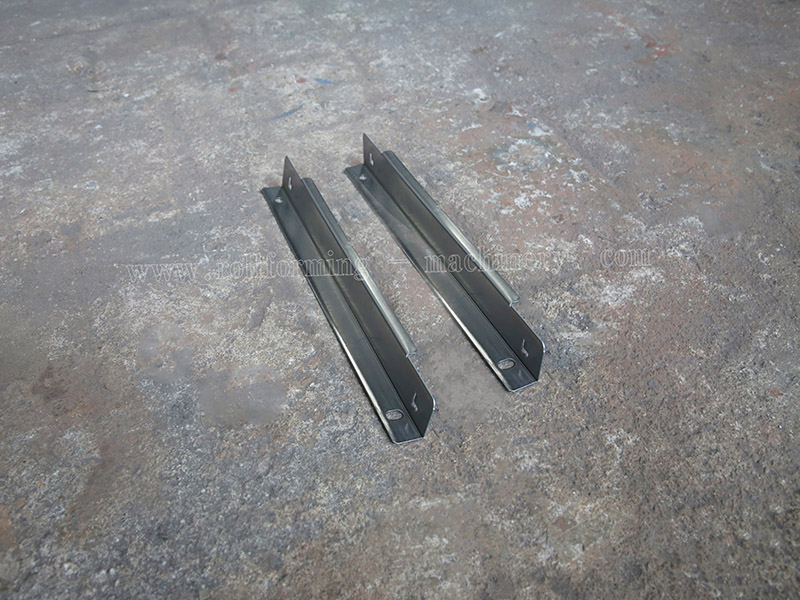

8) Exposição de produtos

Os suportes de prateleira acabados apresentam dimensões precisas, superfícies lisas e resistência estrutural confiável, prontos para uso imediato na montagem de prateleiras leves.

Embalagem e envio

A embalagem adequada é essencial para proteger as máquinas industriais durante o transporte de longa distância.
Método de embalagem: O corpo principal da máquina é nu e coberto por filme plástico (para proteger contra poeira e corrosão) , carregado em um contêiner e fixado firmemente em um contêiner adequado por corda de aço e trava, adequado para transporte de longa distância.
Esta solução de embalagem padronizada garante que o equipamento chegue às suas instalações em ótimas condições, pronto para instalação.

Serviço pós-venda

Entendemos que o suporte pós-venda confiável é crucial para sua produção contínua e para minimizar os riscos de tempo de inatividade.

1. A garantia é 24 de meses após o cliente receber a máquina.
Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente.
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas.
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes com custo extra.

Esses termos de serviço claros proporcionam tranquilidade, garantindo que seu investimento esteja protegido e que suas operadoras tenham suporte total.
