Máquina formadora de rolos de viga P para rack de paletes de prateleira (Máquina formadora de rolos de viga escalonada)

Máquina formadora de rolos de tubo P de prateleira de tamanho único (Máquina formadora de rolos de viga escalonada)

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
YX125-70
Marca do Produto:
BMS

Perfil

F)M2IB_NB%LP99R81078

Descrição do produto

Material	Material aplicável	Aço galvanizado (GI), aço laminado a frio (CRC)
	Espessura do material	1,5-2,0 mm
	Com força de rendimento	G340-550Mpa
Bobina	Largura de alimentação	300 mm
	Faixa de ID da bobina	508mm±30mm
	Capacidade	Máx.3 toneladas.
Máquina	Estrutura de base	H450 digite aço por soldagem.
	Material do rolo	GCr15 Aço(=Aço EN31)
	Estação de rolos	28 passos formar
	Diâmetro do eixo	ф80, usinado com precisão.
Cortador	Dureza	Tratamento térmico ao grau HRC58-62
Cortador	Tolerância de corte	≤±1 mm
Poder	Maneira de dirigir	Transmissão de engrenagem/roda dentada
	Motor principal	11KW
	Motor de bomba para cortador	4KW
Sistema de controle CLP	Inversor	Schneider Electric/DELTA (marca de Taiwan)
	Tela sensível ao toque	WEINVIEW (marca de Taiwan)
	Codificador	KOYO (marca do Japão) ou OMRON (marca do Japão)
	Controle de voltagem	24V

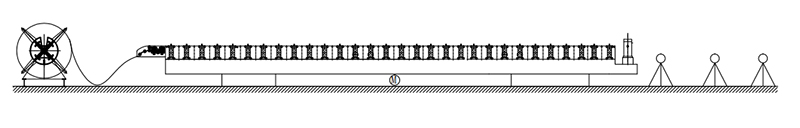

Fluxo de Trabalho

Desbobinador→Alimentação guia→Sistema formador de rolo→AUTO Dispositivo de corte pós-serra→Rack de saída

20200227150829_41783

Especificações técnicas

1) Desbobinador manual: um conjunto

Sem alimentação, controle manualmente o encolhimento e a parada do furo interno da bobina de aço.

Largura máxima de alimentação: 300mm, faixa de ID da bobina 508mm±30mm.Capacidade: Máx.3 toneladas.

20190829172813_25968

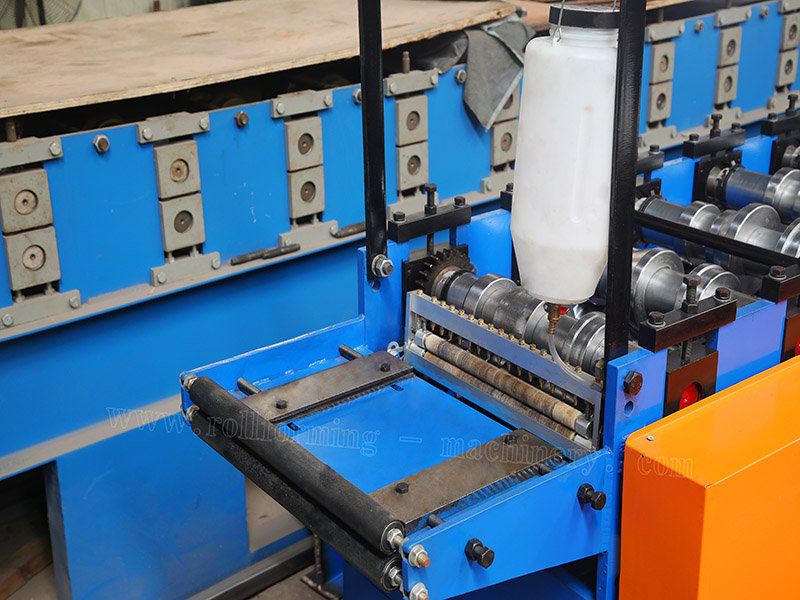

2) Guia de alimentação

20200227150914_39603

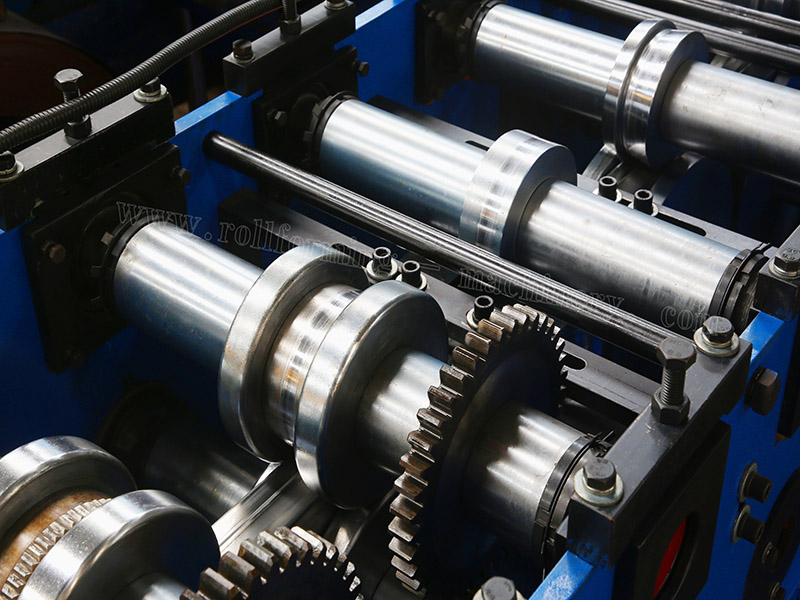

3) Máquina Principal

Com guia de material de alimentação, estrutura do corpo feita de H450 digite aço por soldagem.
Espessura da parede lateral: Q235 t18mm.
Rolos fabricados em GCr15 Aço(=Aço EN31),HRC58-62
Diâmetro dos eixos =ф80, usinado com precisão.
Condução de engrenagem/roda dentada, cerca de 28 passos formar.
Motor Principal=11KW , Controle de velocidade de frequência.

20200227151003_53907

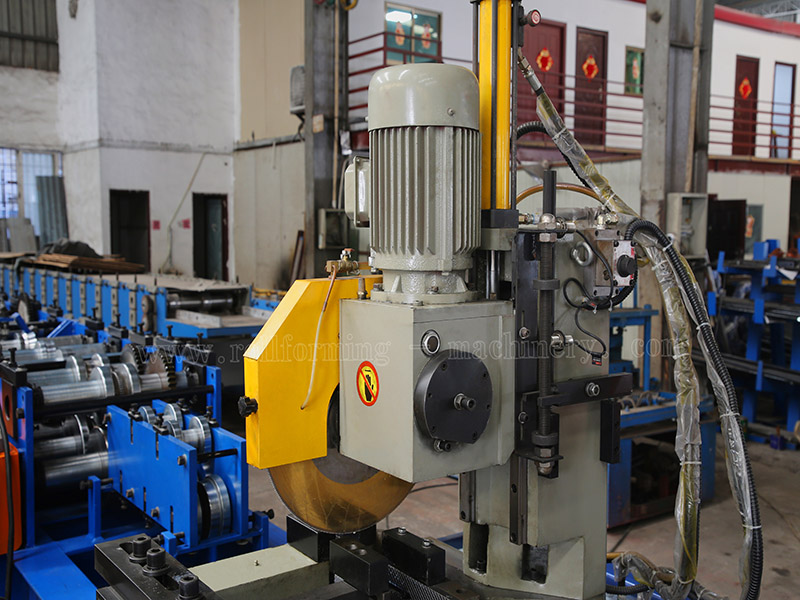

4) Dispositivo de corte automático pós-serra

Poste para cortar, pare para cortar, motor: 4KW

20200227151120_40083

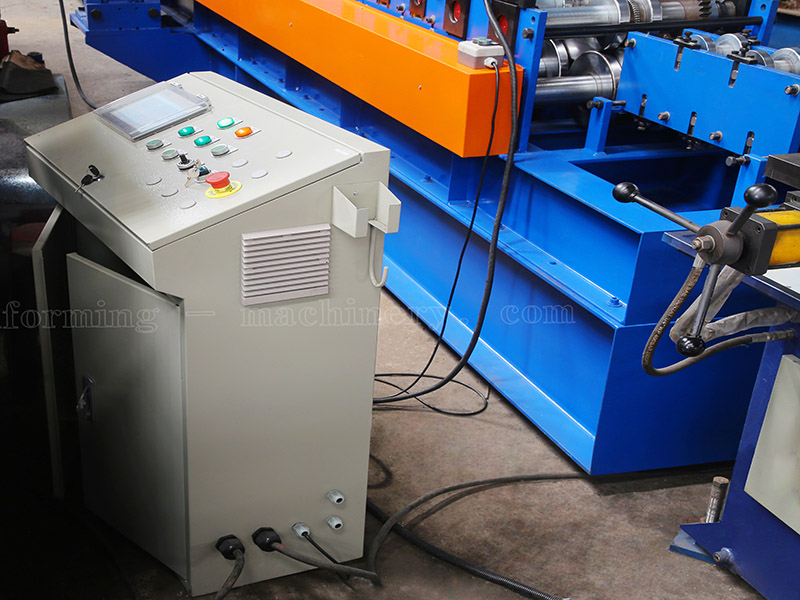

5) Sistema de controle PLC

Controle a quantidade e o comprimento de corte automaticamente.
Insira os dados de produção (lote de produção, unidades, comprimento, etc.) na tela de toque.
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.

20200227151157_81901 (1)

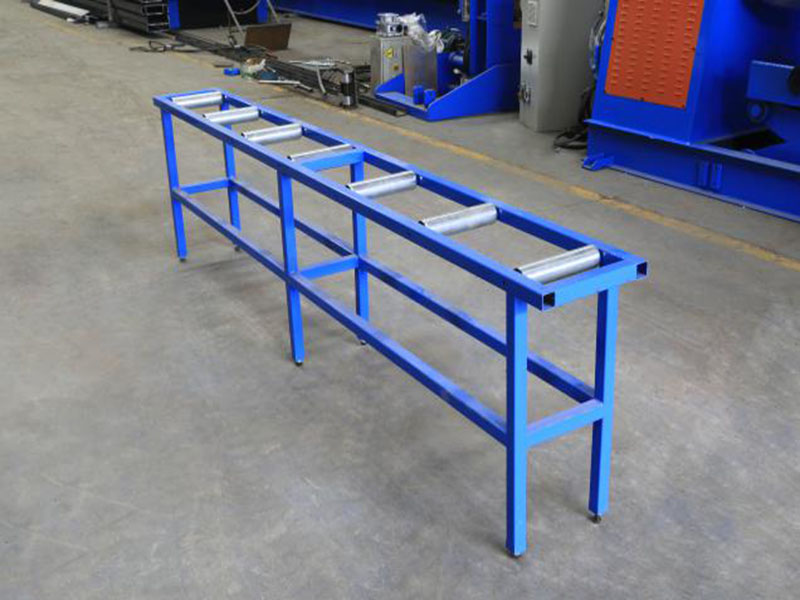

6) Rack de saída

Sem energia, Duas unidades, com rolos para facilitar a movimentação.

20190829174228_63791

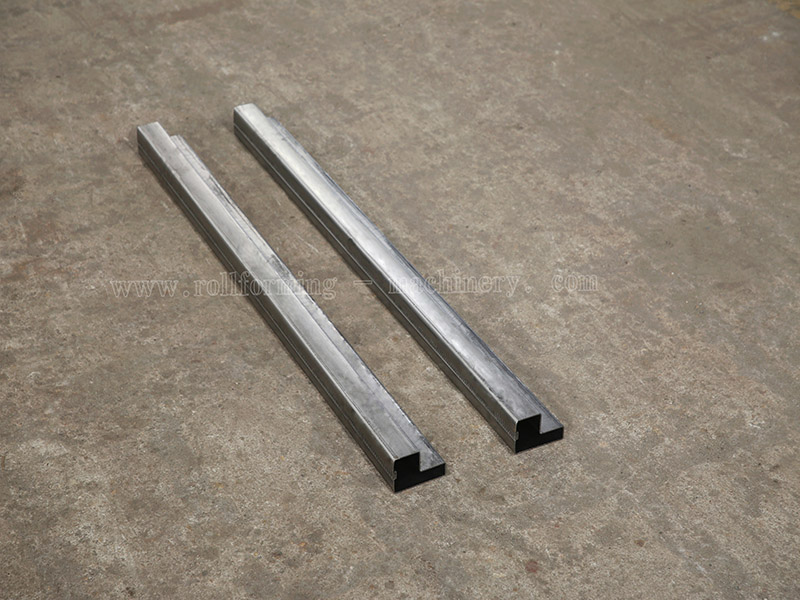

7) Exposição de produtos

20200227151210_55329

Embalagem e envio

Método de embalagem:O corpo principal da máquina está nu e coberto por filme plástico (para proteger contra poeira e corrosão),carregado em contêiner e fixado firmemente em contêiner adequado por corda de aço e trava, adequado para transporte de longa distância.

20190812102601_56964

Termos de troca

1. Quantidade mínima de pedido (MOQ): 1 conjunto
2. Prazo de entrega: cerca de 45 dias úteis
3.Porto de carregamento: porto de Xiamen
4.Tipo de pagamento: por T/T ou por L/C
5.Exportar:para mais de 50 países e regiões, incluindo Taiwan, Reino Unido, França, Singapura, Grécia, Austrália, EUA, México, Brasil, Chile, Bolívia, Trinidad, Israel, Arábia Saudita, etc.
