Máquina formadora de rolo de painel de plataforma de prateleira com mudança automática

compartilhar com:

Máquina formadora de rolo de painel de plataforma de prateleira com mudança automática

Use motor elétrico para alterar automaticamente a largura de 350 a 1000 mm

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Marca do Produto:
BMS

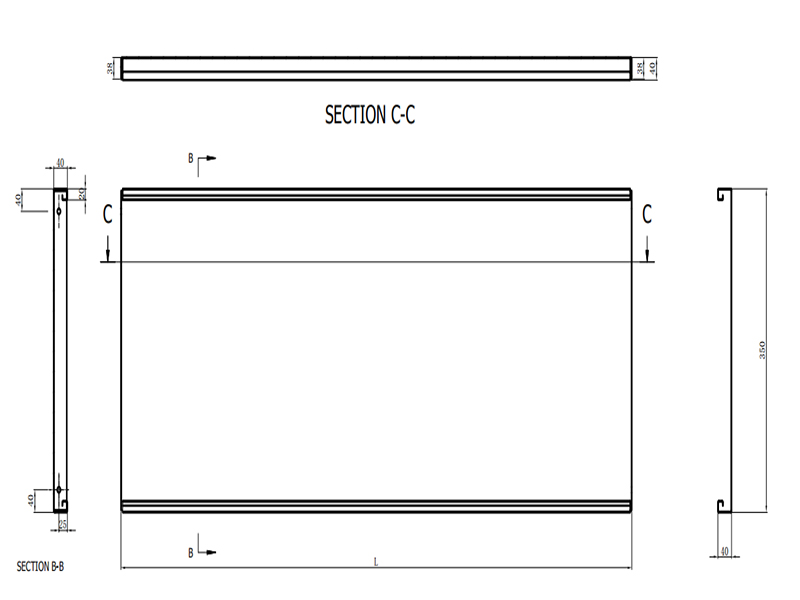

Perfil

20200227115251_95159

Descrição do produto

Não.	Parâmetros principais		Parâmetros do moinho formador de rolo
1.	Espessura do material	0,6-1,4 mm	Estações Formadoras	24 estandes
2.	Largura de alimentação	De acordo com o desenho	Estrutura corporal	H450
3.	Material de aplicação	Aço galvanizado (GI), aço laminado a frio (CRC)	Espessura da parede lateral	Q235 t 18mm
4.	Padrão Elétrico	380 V/50 Hz/3PH	Haste Diâmetro	45#Aço, φ80mm
5.	Material de corte	Cr12MoV(= SKD11)	Potência do motor principal	15KW
6.	Força de rendimento	G340-550Mpa	Parafusos de parafuso	Nota 8.8
7.	Velocidade de formação	12-16m/min	Largura efetiva	De acordo com o desenho
8.	Sistema de controle	Sistema de controle CLP	Rolo	Gcr15, tratamento térmico HRC58-62 graus
9.	Motor de redução de velocidade	Série K	Cor da máquina	Azul+Preto+Laranja
10.	Material de teste	A BMS fornecerá o tamanho do material de alimentação comprar isso 2 semanas antes do teste da máquina

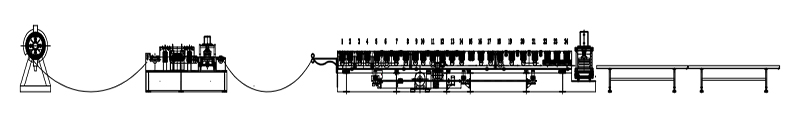

Fluxo de Trabalho

Desbobinador→Servo Alimentação e Perfuração Dispositivo → Dispositivo de guia de alimentação → Sistema de formação de rolo → Dispositivo de dobra e corte de poste hidráulico → Rack de saída

20191205112608_61940

Especificações técnicas

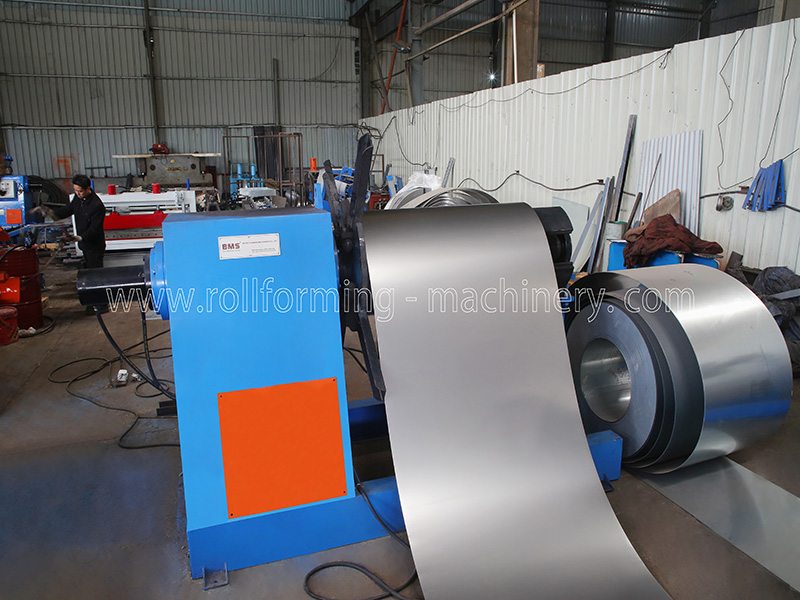

1) Desbobinador Hidráulico 5 T

Encolhimento e parada do furo interno da bobina de aço de controle hidráulico

Máx.largura de alimentação:1250mm
Faixa de ID da bobina:508±30mm,Diâmetro externo:1600mm
Capacidade máxima:5 toneladas,Motor da bomba de óleo:2,2 kW

20200227115349_24246

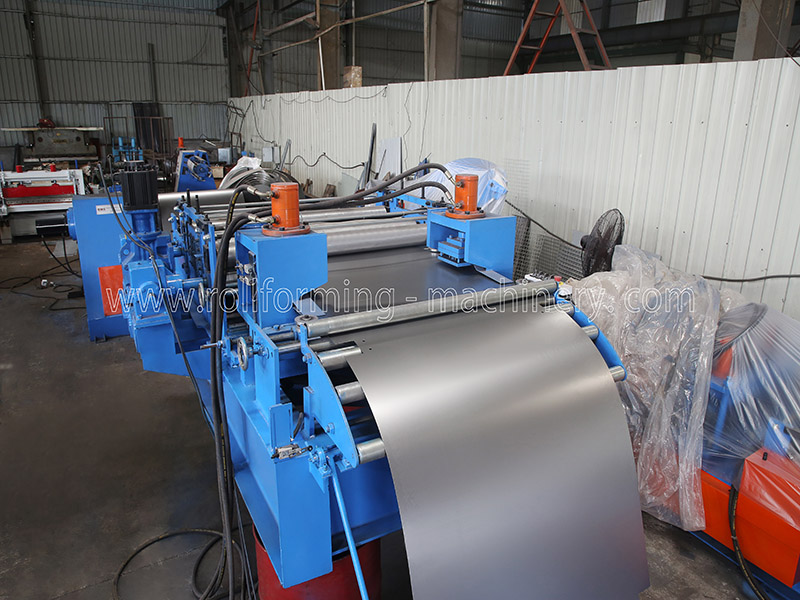

2) Dispositivo de alimentação e perfuração servo

Acima Três abaixo quatro totalmente Sete dispositivo de nivelamento de eixos
Com guia de material de alimentação, estrutura do corpo feita de H450 digite aço por soldagem
Espessura da parede lateral: Q235 t18mm;ServoMotor:4,4 kW,Duas caixas de engrenagens
Eixos fabricados em Aço GCr15(=EN31),Diâmetro=φ105 mm, banhado com cromo duro
Revestido, usinado com precisão.

20200227120227_37911

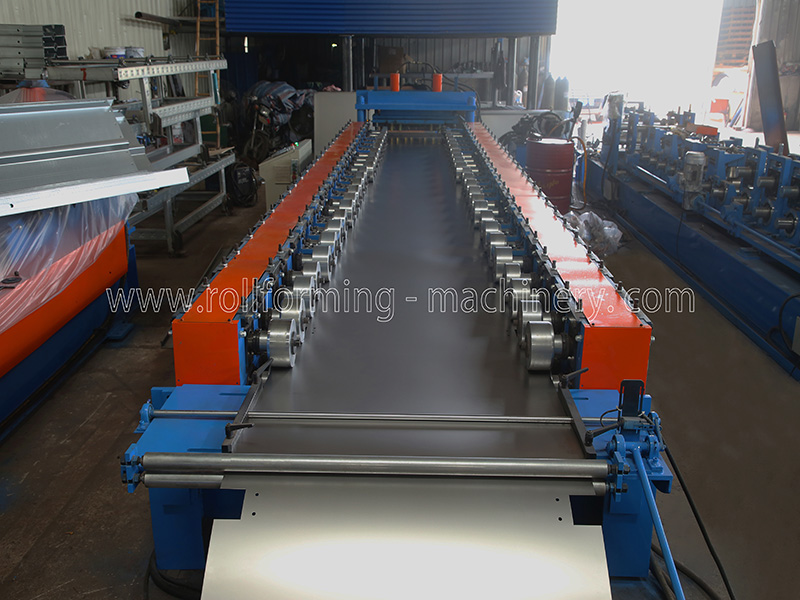

3) Alimentar Dispositivo guia

A posição de guia pode ser ajustada para alimentação de material adequada

20200227115428_63624

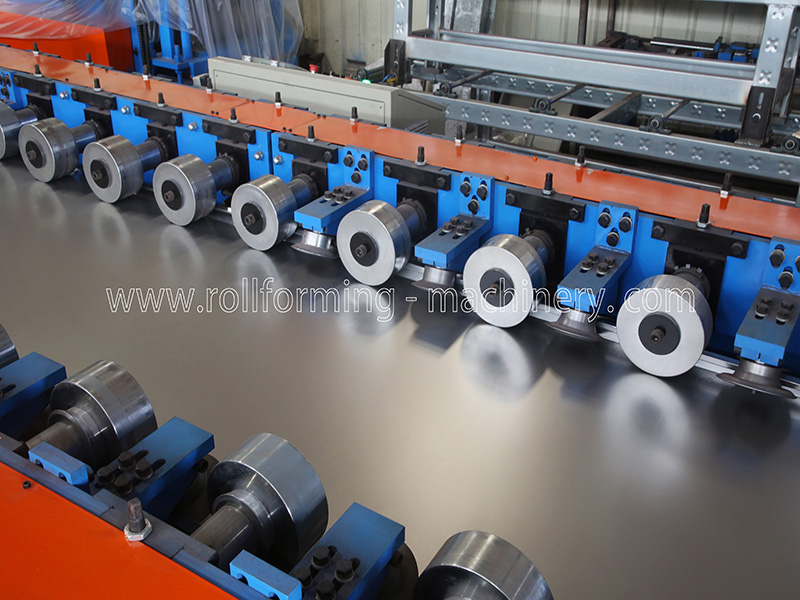

4) Máquina Principal

Estrutura corporal feita de H450 digite aço por soldagem
Espessura da parede lateral: Q235 t18mm
Rolos fabricados em Aço GCr15(=EN31 Aço), Tratamento Térmico, HRC 58-62
Diâmetro dos eixos =ф80mm, usinado com precisão
Condução de engrenagem/roda dentada, cerca de 24 etapas formar
Motor principal (marca Polaroid) =15KW,Controle de velocidade de frequência
Velocidade real de formação 12-16m/min

20200227115753_41855

Use motor elétrico para alterar automaticamente o tamanho

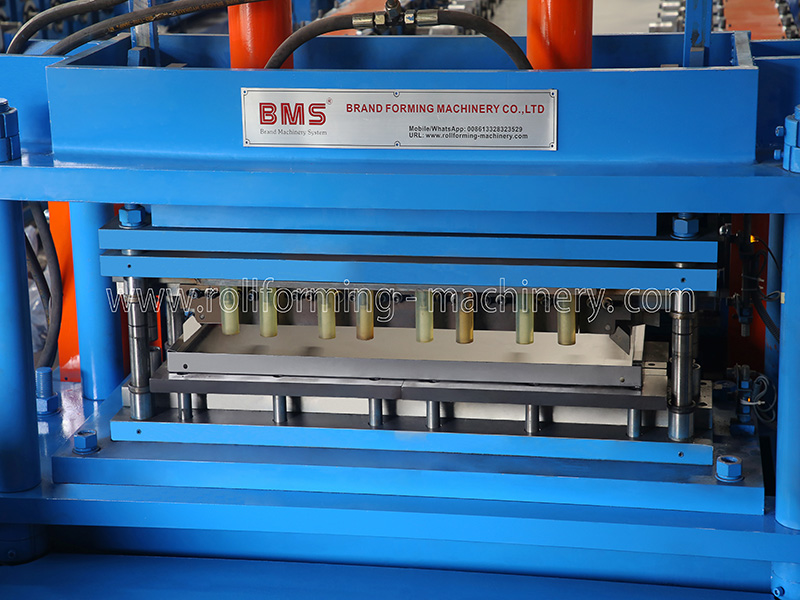

5) Dispositivo de dobra e corte pós-hidráulico

Poste para cortar, pare para cortar, tipo de design de lâmina de corte de duas peças, sem apagamento
Motor hidráulico:15KW
Material da ferramenta de corte e dobra: Cr12MoV(= SKD11 com pelo menos um milhão de vezes de vida útil de corte), tratamento térmico ao grau HRC58-62
A potência de corte é fornecida pelo motor principal Estação hidráulica independente

20200227115524_87023

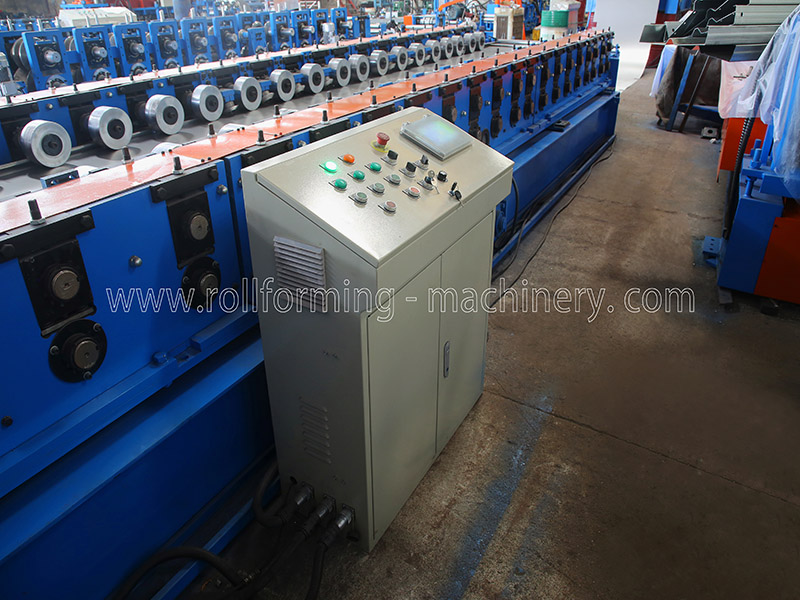

6) Sistema de controle PLC

Controle a quantidade e o comprimento de corte automaticamente.
Insira os dados de produção (lote de produção, unidades, comprimento, etc.) na tela de toque.
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.

20200227115555_57792

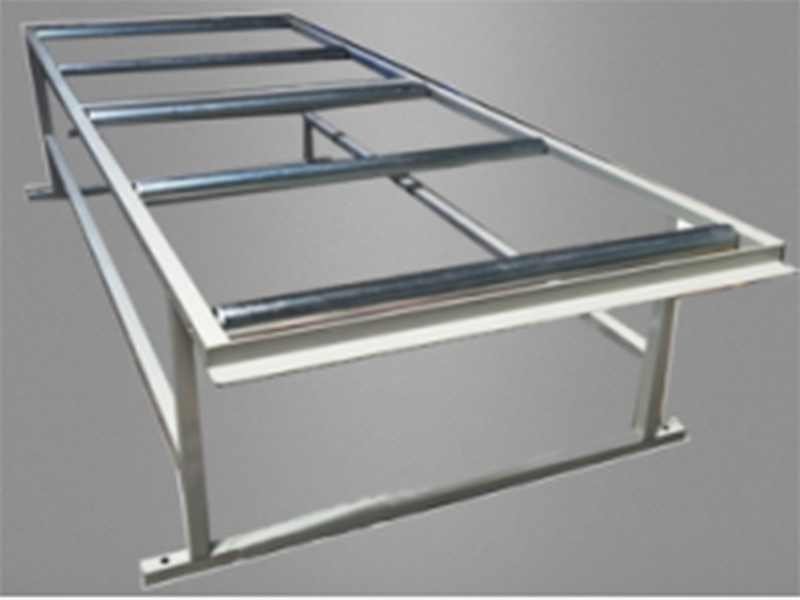

7) Rack de saída

Sem energia, Dois unidades, com rolos para facilitar a movimentação.

20200227115611_98053

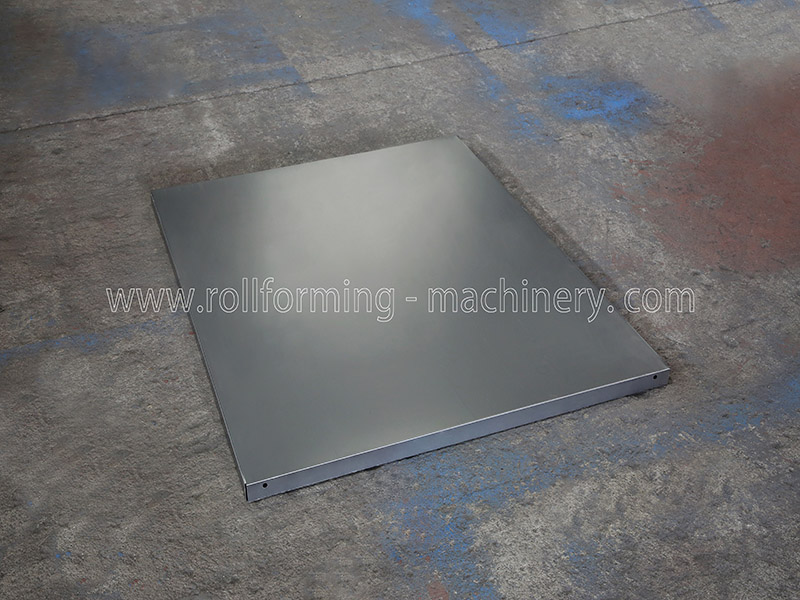

8) Exposição de produtos

20200227115625_98266

Embalagem e envio

Método de embalagem:O corpo principal da máquina está nu e coberto por filme plástico (para proteger contra poeira e corrosão),carregado em contêiner e fixado firmemente em contêiner adequado por corda de aço e trava, adequado para transporte de longa distância.

20190812102601_56964

Termos de troca

1. Quantidade mínima de pedido (MOQ): 1 conjunto
2. Prazo de entrega: cerca de 45 dias úteis
3.Porto de carregamento: porto de Xiamen
4.Tipo de pagamento: por T/T ou por L/C
5.Exportar:para mais de 50 países e regiões, incluindo Taiwan, Reino Unido, França, Singapura, Grécia, Austrália, EUA, México, Brasil, Chile, Bolívia, Trinidad, Israel, Arábia Saudita, etc.
