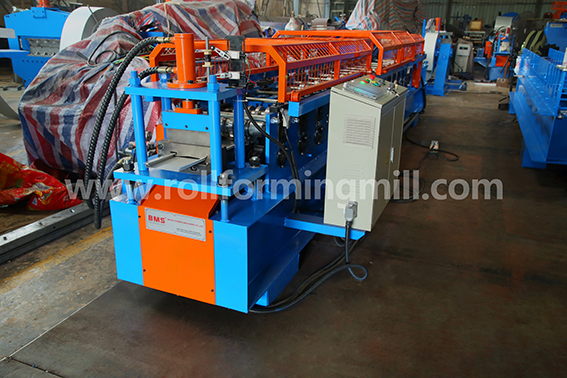

Máquina automática de painel linear com revestimento metálico para material de construção

Visão geral do produto e detalhes rápidos

Investir na máquina automática de painel linear para revestimento de metal transforma suas capacidades de produção ao trazer a fabricação internamente. Este movimento estratégico elimina margens de lucro intermediárias dispendiosas e reduz significativamente as taxas exorbitantes associadas ao transporte de materiais de revestimento volumosos e acabados. Ao reduzir o custo global por metro quadrado dos seus materiais de construção, este equipamento garante um rápido retorno do investimento. Projetado para profissionais da construção e fabricantes independentes, o sistema proporciona um nível incomparável de independência operacional. Você notará imediatamente a construção sólida e de nível industrial do maquinário, projetado para suportar a operação diária contínua, mantendo tolerâncias exatas. Esteja você ampliando suas ofertas de revestimento arquitetônico ou simplificando a geração de painéis específicos do local, esta máquina oferece desempenho consistente e confiável que aumenta diretamente as margens do seu projeto e a vantagem competitiva no mercado de construção.

Perfil e padrões de engenharia

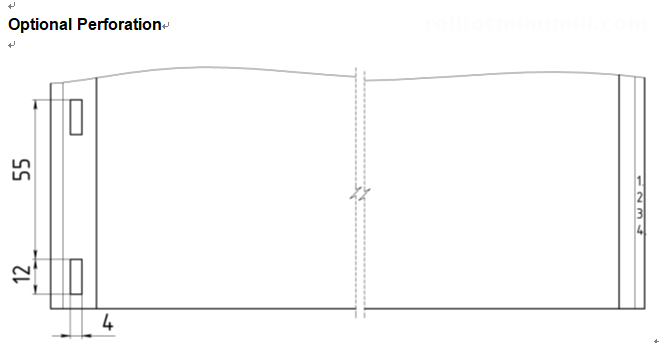

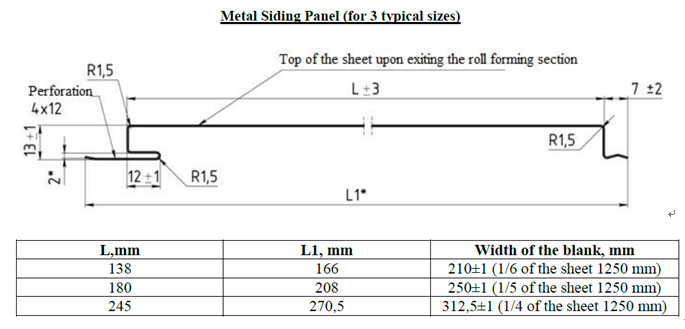

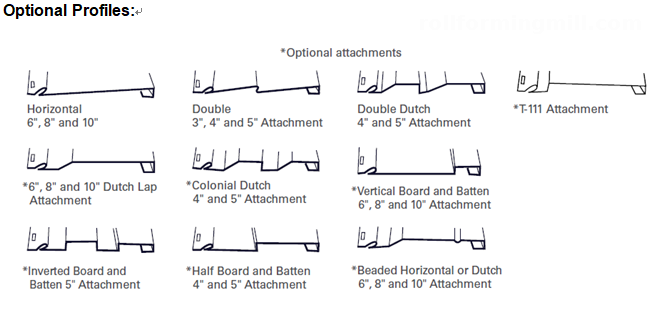

Compreender a geometria precisa do seu revestimento metálico é crucial para uma integração arquitetônica perfeita. Os desenhos de perfil abaixo ilustram os padrões exigentes que esta máquina de painel linear atinge. Cada curva, intertravamento e superfície plana é formada com atenção meticulosa aos detalhes, garantindo que o revestimento final se encaixe perfeitamente no local de trabalho. Fornecemos padrões de engenharia abrangentes e diretrizes rigorosas de testes de matérias-primas para garantir que sua produção atenda ou exceda códigos de construção rigorosos. Ao passar os dedos ao longo da borda de um painel acabado, você sentirá o acabamento suave e consistente, sem distorções. Este nível de controle de qualidade não só eleva o apelo estético do exterior do edifício, mas também fortalece a integridade estrutural contra condições climáticas adversas, oferecendo tranquilidade para aplicações residenciais e comerciais de alto padrão.

Fluxo de trabalho automatizado

A eficiência e a redução de desperdícios estão no centro do fluxo de trabalho automatizado desta máquina. O processo começa suavemente no Desbobinador, fazendo uma transição perfeita através do Dispositivo Guia de Alimentação para o Laminador Principal. Aqui, o metal é gradualmente moldado em múltiplas etapas antes de chegar ao Cortador Hidráulico, alimentado por um Sistema Hidráulico robusto e governado por um Sistema PLC inteligente, finalmente apoiado nas Cremalheiras de Saída Duplas. Esta sequência altamente sincronizada, impulsionada pela engenharia de precisão, garante que cada painel seja cortado no comprimento exato necessário. Ao produzir materiais sob demanda, você elimina efetivamente os erros comuns de instalação e o desperdício de material dispendioso normalmente encontrado em painéis pré-cortados. O zumbido rítmico e constante dos rolos formadores e o estalo nítido e limpo da tesoura hidráulica refletem um processo de fabricação otimizado para rendimento máximo e tempo de inatividade mínimo.

Desbobinador → Dispositivo de guia de alimentação → Formadora de rolos principal → Cortador hidráulico → Sistema hidráulico → Sistema PLC → Rack de saída *2

Exibição dos componentes da máquina

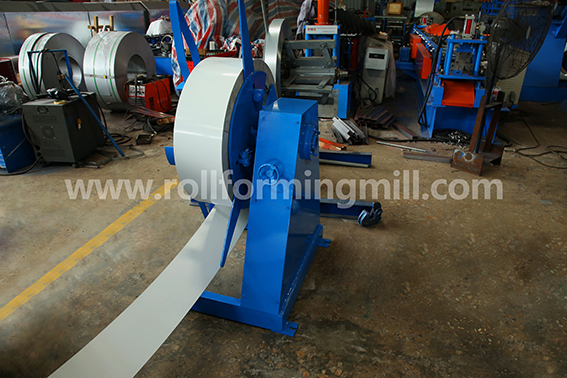

1) Desbobinador:

• Desbobinador manual: um conjunto
• Sem alimentação, controle manualmente o encolhimento do furo interno da bobina de aço e pare
• Máx. largura de alimentação: 500 mm , faixa de identificação da bobina 470 mm ± 30 mm
• Capacidade: máx. 3 toneladas

O desbobinador manual serve como ponto de partida confiável para sua linha de produção contínua. Projetado como uma unidade sem energia, ele permite que os operadores controlem manualmente a contração do furo interno da bobina de aço e interrompam a alimentação com segurança quando necessário. Para garantir que sua equipe maximize o potencial deste componente, oferecemos treinamento operacional abrangente e guias de manutenção diária. Esse suporte proativo reduz drasticamente os tempos de manuseio manual e elimina riscos inesperados de tempo de inatividade, mantendo seu cronograma de produção sob controle. Os operadores apreciarão o feedback mecânico direto ao travar a bobina no lugar, garantindo uma alimentação centralizada e estável que evita o desvio do material durante os estágios iniciais cruciais da perfilagem.

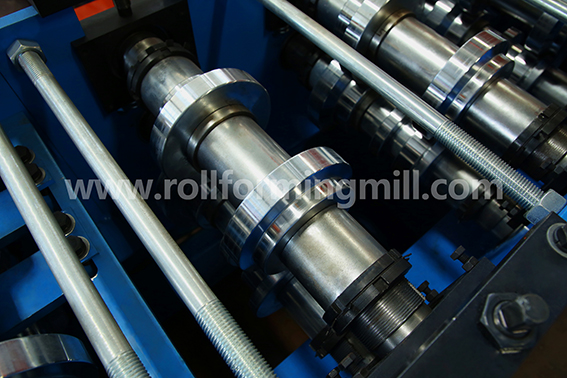

2) Moinho formador de rolos

Estrutura do corpo feita de aço tipo H450 por soldagem
Espessura da parede lateral: Q235 t18mm ;
Eixos fabricados em aço 45# , Diâmetro do eixo: φ70mm
Engrenagem e acionamento por corrente com cerca de 16 etapas para formar.
Velocidade de formação: 12-15m/min ;
Motor principal: 5,5KW ; Corrente: ZIQIANG
Todos os parafusos com grau 8.8 (fábricas baratas usam baixo grau 4.8) para garantir a fixação firme da estrutura da máquina e longa vida útil durante o longo tempo de funcionamento da máquina.

O núcleo da extrema durabilidade deste equipamento está no laminador principal. Construído com uma estrutura de corpo soldada em aço tipo H450 para serviços pesados ​​e paredes laterais Q235 t18mm, oferece uma base inflexível. O processo de conformação é conduzido por robustos eixos de aço 45# com um diâmetro substancial de φ70mm, progredindo através de uma engrenagem de 16 etapas e sistema de transmissão por corrente. Operando a uma velocidade rápida de 12-15m/min, alimentado por um motor principal de 5,5KW e correntes ZIQIANG confiáveis, ele atende a demandas de alto volume sem esforço. Utilizamos exclusivamente parafusos de parafuso de alta resistência grau 8.8 para fixar firmemente toda a estrutura. Esta abordagem intransigente na seleção de materiais garante estabilidade excepcional e um ciclo de vida estendido, mesmo sob condições de fabricação contínua e de alta carga.

3) Cortador Hidráulico

Pós para cortar, parar para cortar, duas peças Tipo de design de lâmina de corte
Motor hidráulico: 4KW , Pressão de corte: 0-16Mpa
Material da ferramenta de corte: Cr12MoV (= aço SKD11)
com pelo menos um milhão de vezes de vida útil de corte, tratamento térmico HRC58-62

O acabamento preciso é obtido através do avançado pós-cortador hidráulico, com um design sofisticado de lâmina de corte de duas peças que interrompe a linha momentaneamente para um corte perfeito. Acionado por um motor hidráulico dedicado de 4KW que fornece 0-16Mpa de pressão de corte, ele corta metal com autoridade sem esforço. A ferramenta de corte em si é forjada em Cr12MoV premium, tratada termicamente até uma dureza de HRC58-62. Esta metalurgia excepcional garante pelo menos um milhão de ciclos de corte, mantendo um fio extremamente afiado que deixa as extremidades do painel completamente livres de rebarbas. O som distinto e poderoso do engate da tesoura hidráulica é uma prova de sua força de nível industrial, garantindo que cada painel esteja pronto para instalação logo após o rack de saída.

Caso de aplicação de produto

A versatilidade dos painéis produzidos por esta máquina de painéis lineares abre um vasto leque de oportunidades de expansão de negócios. Esses perfis de revestimento metálico precisos são perfeitamente adequados para o revestimento de residências residenciais modernas, complexos comerciais amplos e instalações industriais robustas. Ao terem a capacidade de produzir painéis de comprimento personalizado sob demanda, os empreiteiros de construção podem assumir projetos de escalas variadas com flexibilidade, sem se preocupar com atrasos na cadeia de fornecimento. O acabamento elegante e resistente às intempéries do revestimento oferece aos arquitetos e construtores uma solução externa premium que melhora a eficiência energética e o apelo visual. Seja atualizando uma vitrine de varejo local ou lacrando um enorme armazém, esta máquina capacita sua operação a entregar materiais de construção de primeira linha diretamente no local.

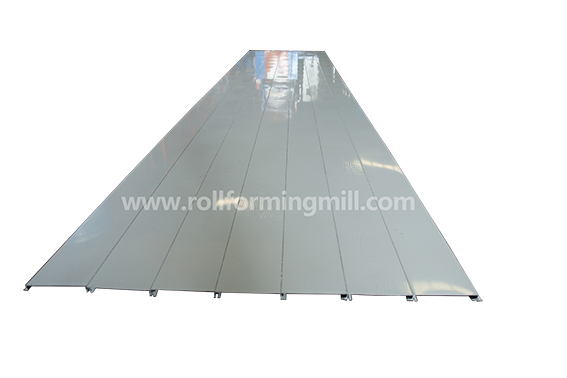

Produtos produzidos por máquina e vitrine de detalhes

O resultado final é uma prova da engenharia superior da máquina - painéis laterais de metal nítidos, limpos e estruturalmente sólidos. Cada peça reflete os altos padrões exigidos no competitivo mercado atual de materiais de construção. Com integridade de superfície consistente e bordas interligadas precisas, esses painéis garantem uma fachada estanque e visualmente deslumbrante para qualquer edifício. Ao analisar as vitrines detalhadas dos produtos e os close-ups das máquinas abaixo, observe a qualidade de construção robusta e os acabamentos refinados que tornam este equipamento um ativo duradouro para sua instalação de produção. Nosso compromisso com o seu sucesso vai além da máquina em si, proporcionando a confiança operacional necessária para dominar o mercado local de revestimentos.
