Máquina formadora de rolos para vigas de piso de aço

compartilhar com:

Máquina formadora de rolos para vigas de piso de aço

1 máquina para perfil C e perfil SegmentedU, com design de cassete de troca rápida

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
C&U140-300
Marca do Produto:
BMS

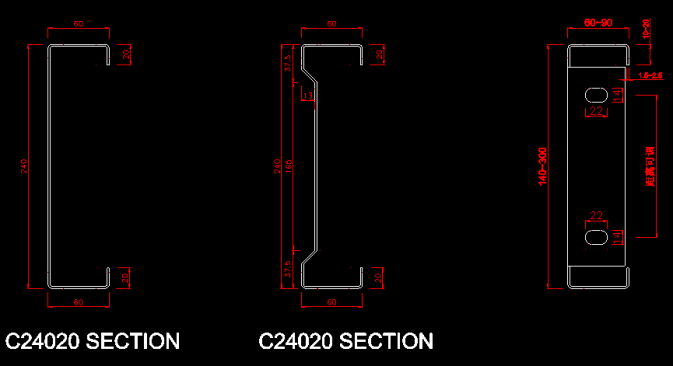

Perfil

desenho de perfil

Descrição do produto

Material	Material aplicável	Chapa galvanizada
	Espessura do material	1,5-2,5mm
	Com força de rendimento	550Mpa
Máquina	Estrutura básica	Aço H
	Espessura da parede lateral	δ50 Estrutura Europeia Independente
	Material do rolo	Cr12 com tratamento térmico
	Estação de rolos	22 etapas para formar
	Diâmetro do eixo	ф75mm, processamento de alta frequência
Poder	Maneira de dirigir	Transmissão de engrenagem/roda dentada
Poder	Motor principal	18,5KW, controle de velocidade de frequência
Sistema de controle CLP	Inversor	Computador industrial
	Tela sensível ao toque
	Codificador
	Tensão de controle	24V

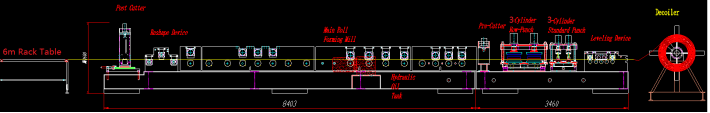

Fluxo de trabalho

Desbobinador → Dispositivo de alimentação e nivelamento → Dispositivo hidráulico de pré-corte e puncionamento → Sistema de perfilagem → Pós-corte hidráulico → Estrutura de suporte do produto

fluxo de trabalho

Técnico Especificações

1) Desbobinador Hidráulico:um conjunto

Controlar automaticamente o encolhimento e a parada do furo interno da bobina de aço,

Com gabinete de controle elétrico

Máx. largura de alimentação: 600mm, Faixa de identificação da bobina: 470 – 560 mm.

Capacidade máxima: 5 toneladas, sem potência de alimentação, motor hidráulico: 2,2 kW

Desbobinador Hidráulico

2) Máquina Principal

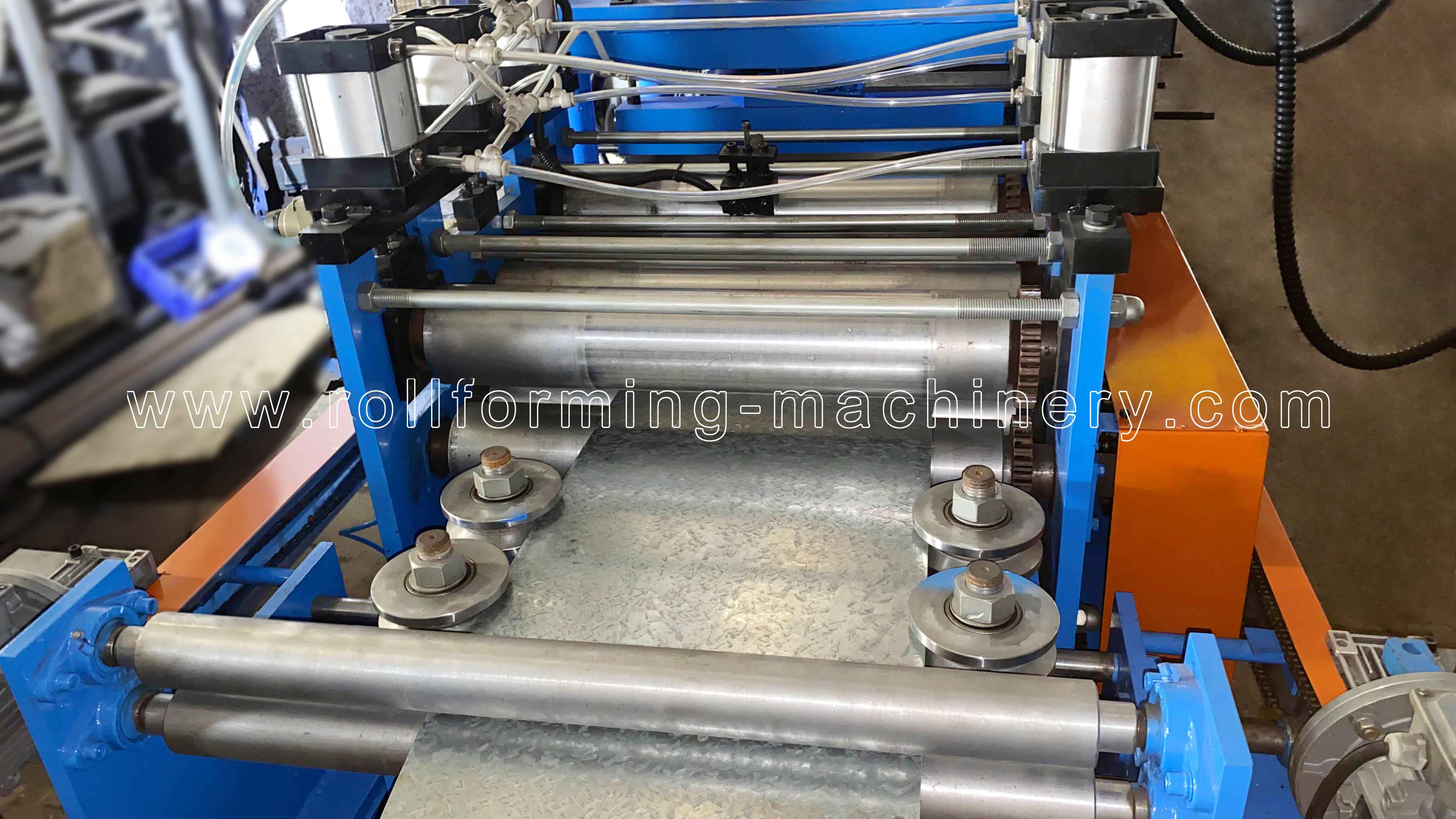

Com guia de material de alimentação e 5 rolos (2 rolos superiores e 3 rolos inferiores) para endireitar e nivelar

Dispositivo de nivelamento

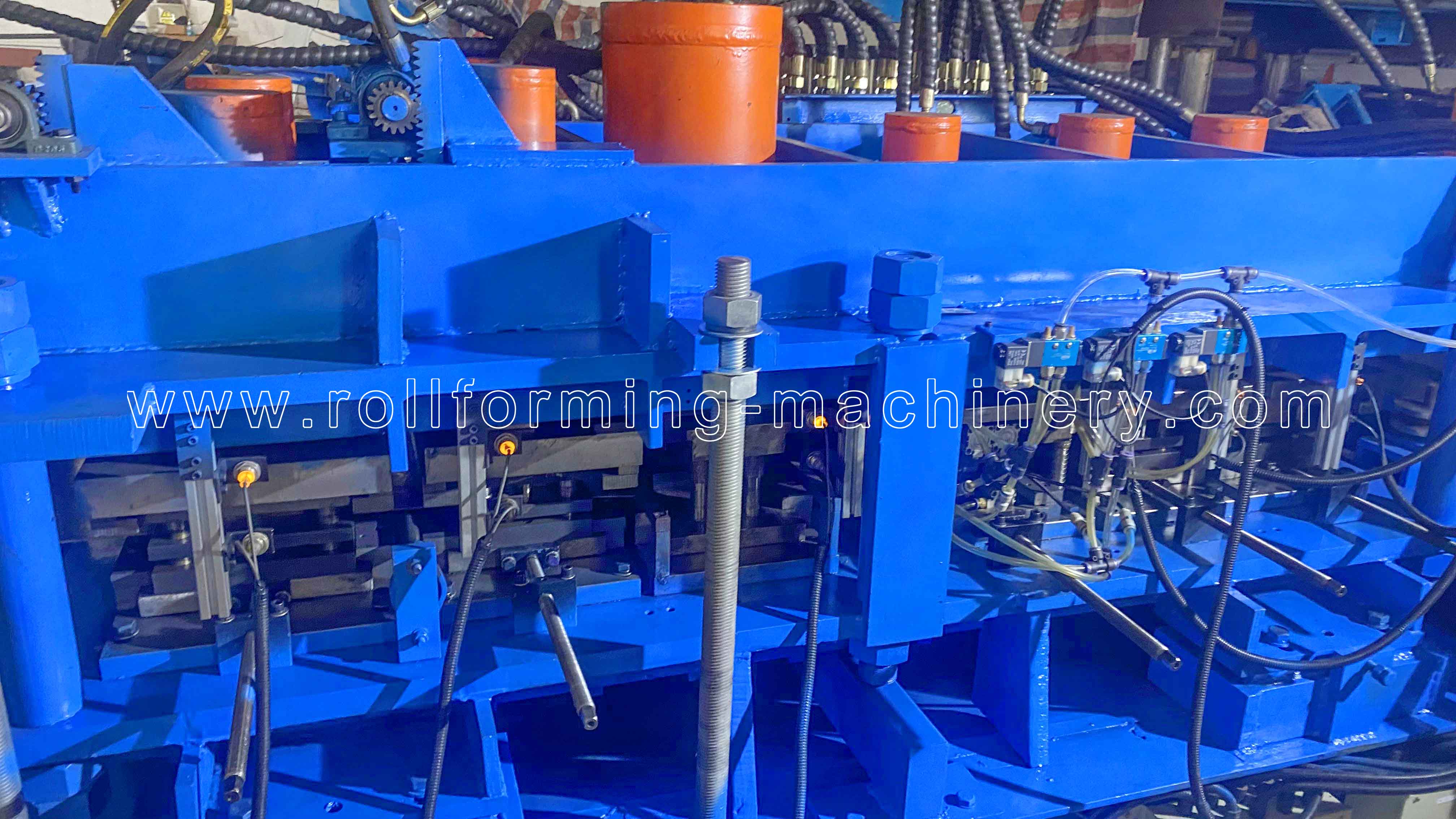

Com dispositivo de perfuração, Material da matriz: aço D2, tratamento térmico

2024_04_17_15_49_IMG_5200

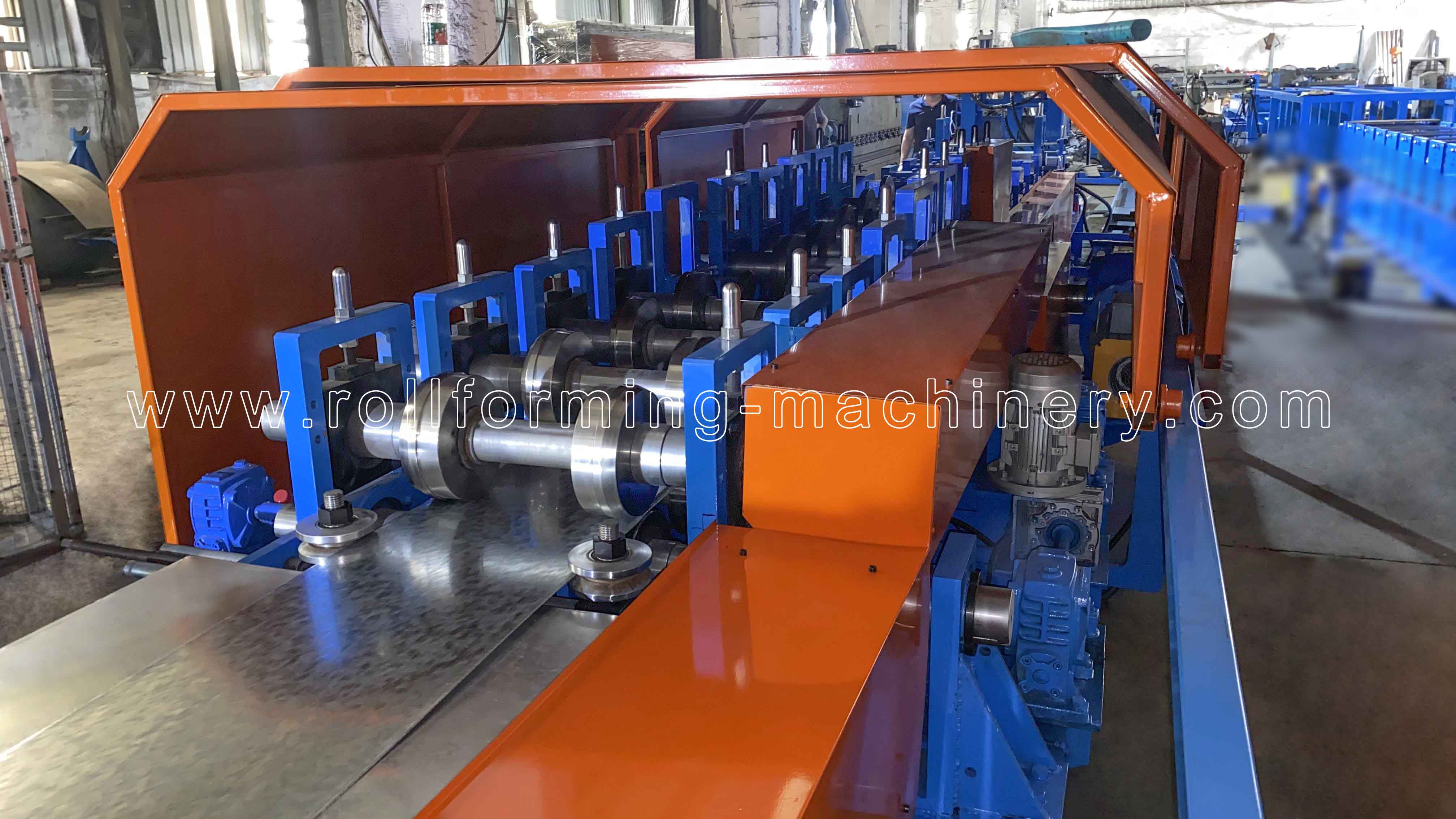

Rolos fabricados em Cr12 com tratamento térmico

Condução de motor, transmissão por corrente de engrenagem, cerca de 22 passospara formar

Motor Principal=18,5 kW, Controle de velocidade de frequência

Velocidade de produção aprox. 12-15m/min

Rolo

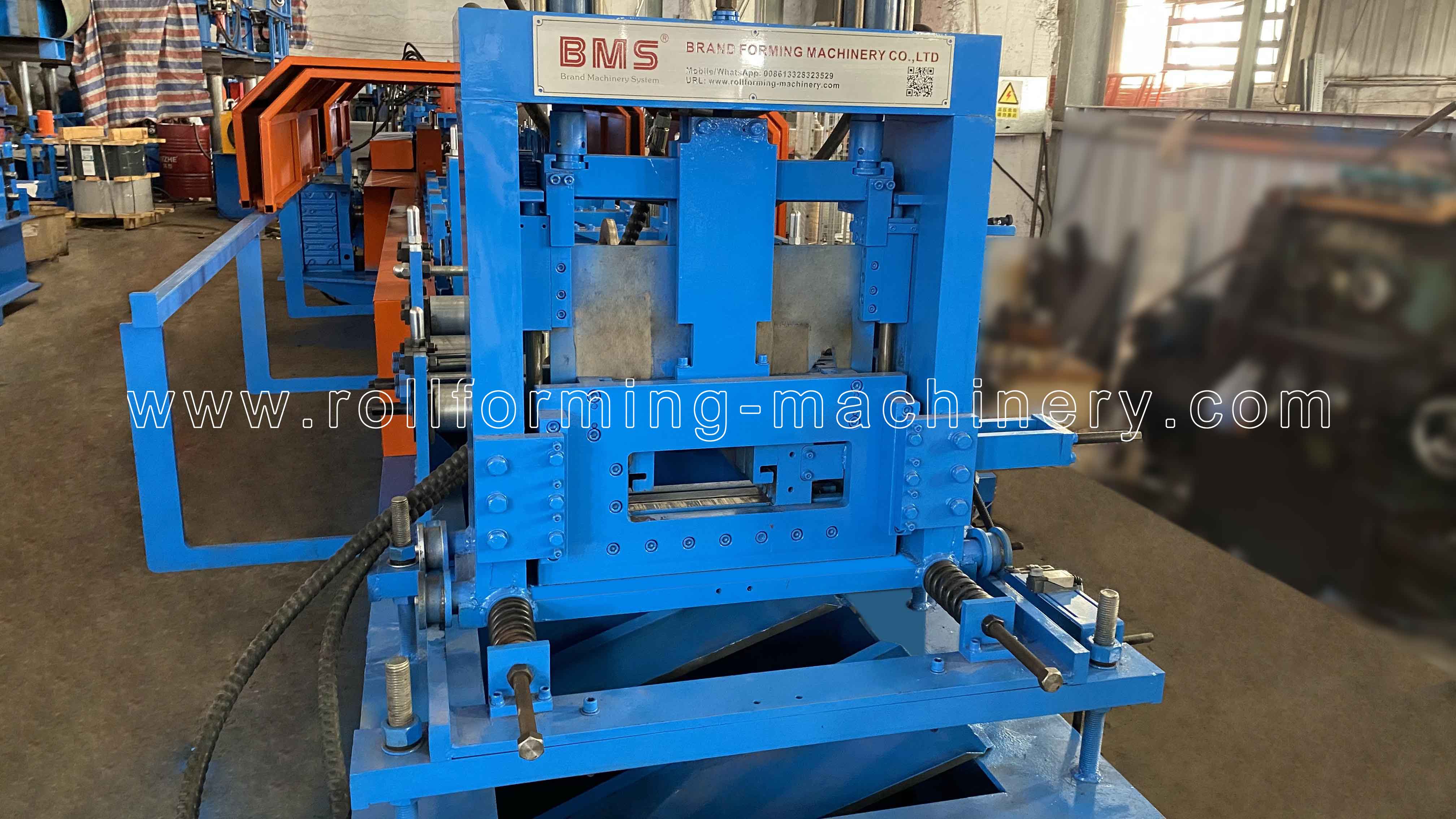

3) Poste Hidráulico Dispositivo de corte

Pré-perfuração e pré-corte, use o mesmo sistema hidráulico

Motor hidráulico: 18,5 kW, Faixa de pressão hidráulica: 16Mpa

Pós-cortador

4) Sistema de controle de computador

Descrição: pode programar os dados de produção (lote, peça, posição de perfuração e quantidade de perfuração) no escritório e depois use um pendrive para copiar para o computador sistema, execute a máquina com sistema de controle PLC, operação com tela de toque de 10 polegadas, com conector USB, a precisão é controlada dentro de ± 0,5 mm,

computador

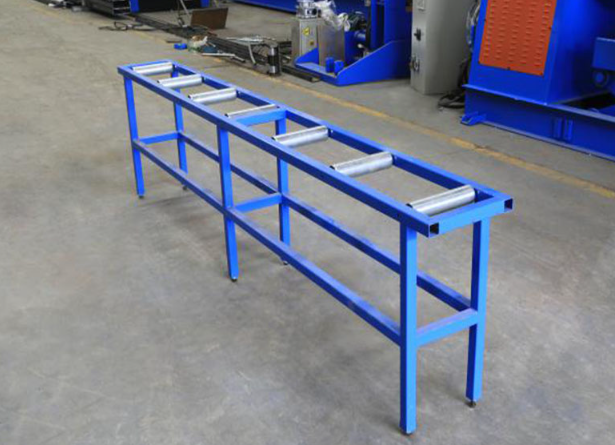

5) Rack de saída

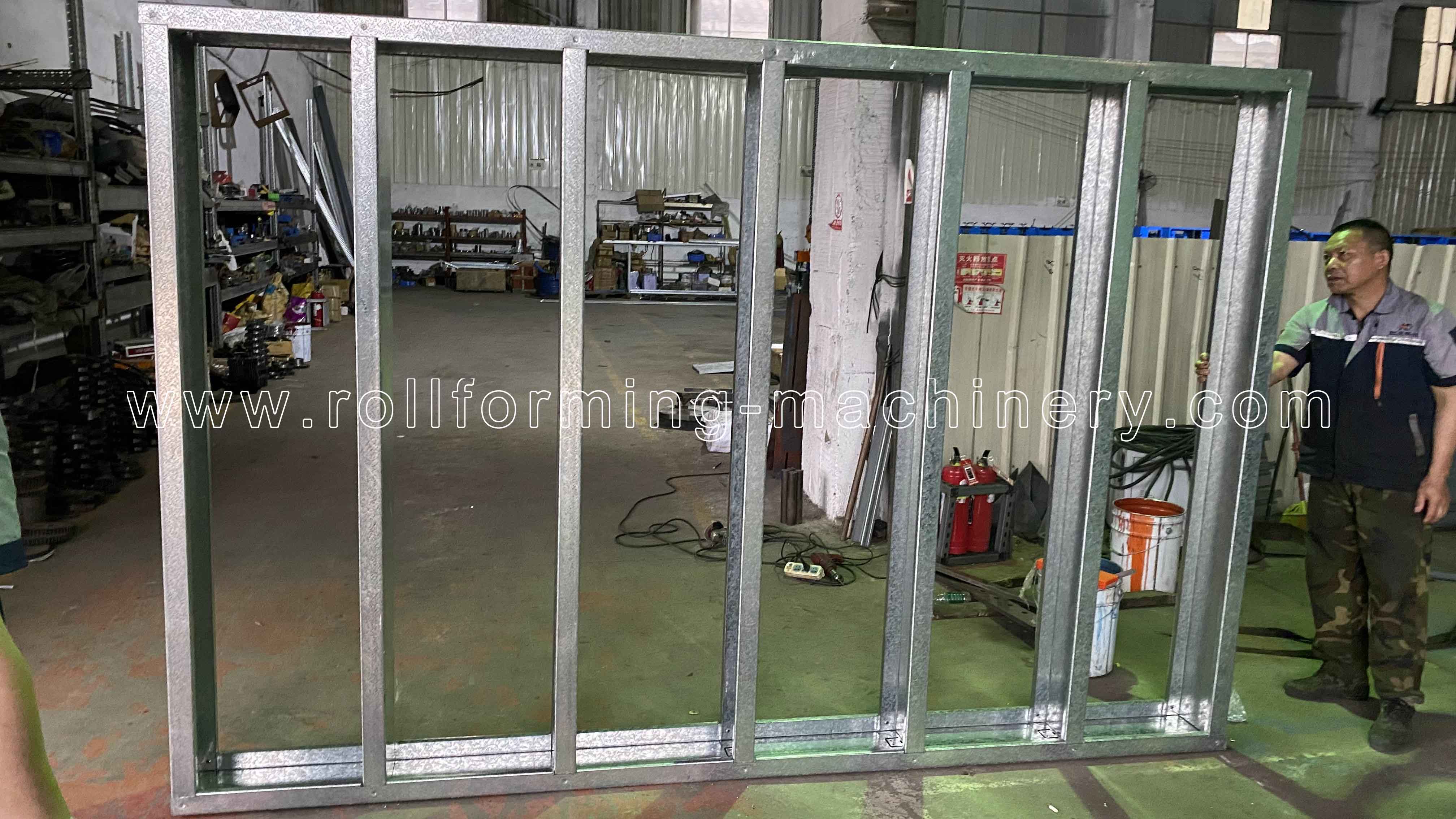

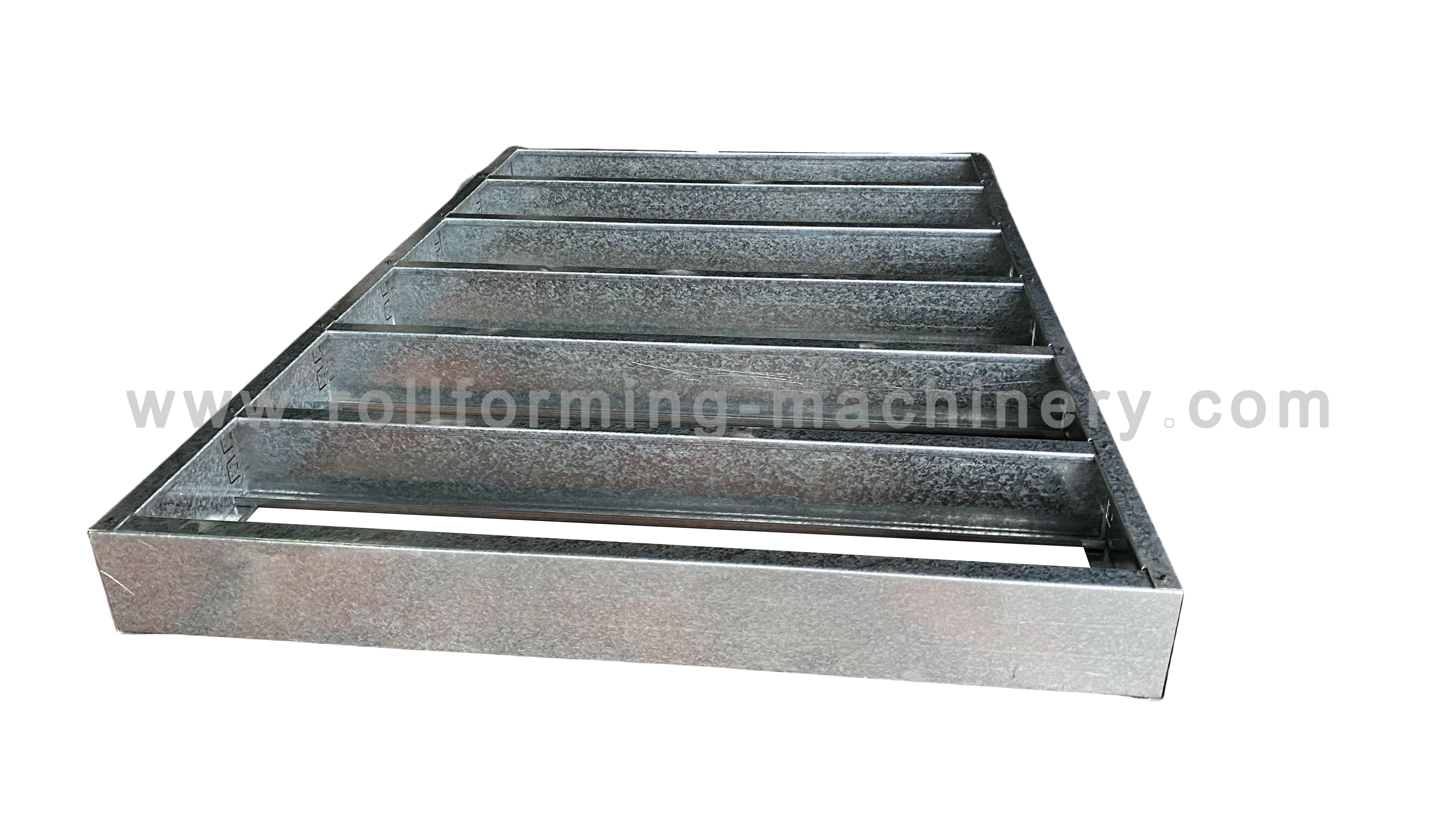

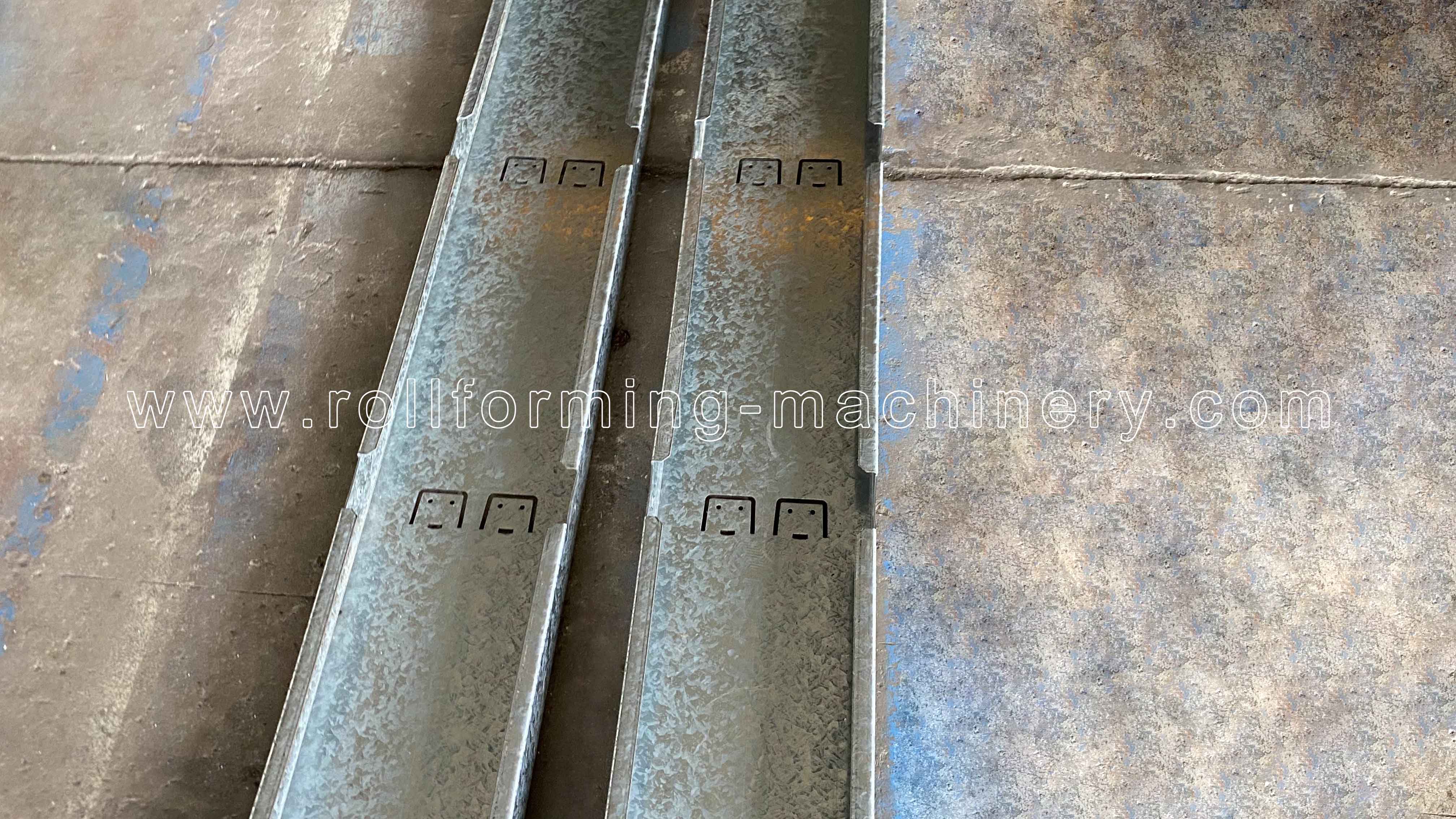

6) Exposição de produtos

exposição de produtos

Embalagem e envio

Método de embalagem:O corpo principal da máquina está nu e coberto por filme plástico (para proteger contra poeira e corrosão),carregado em contêiner e fixado firmemente em contêiner adequado por corda de aço e trava, adequado para transporte de longa distância.

20190812102601_56964

Serviço pós-venda

1. O a garantia é 24 meses depois que o cliente recebe a máquina.
Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente.
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas.
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes com custo extra.
