Máquina formadora de rolos de lintel de aço estrutural

compartilhar com:

Máquina formadora de rolos de lintel de aço estrutural

Vendas quentes na Índia, Indonésia, etc.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
YX42-420
Marca do Produto:
BMS

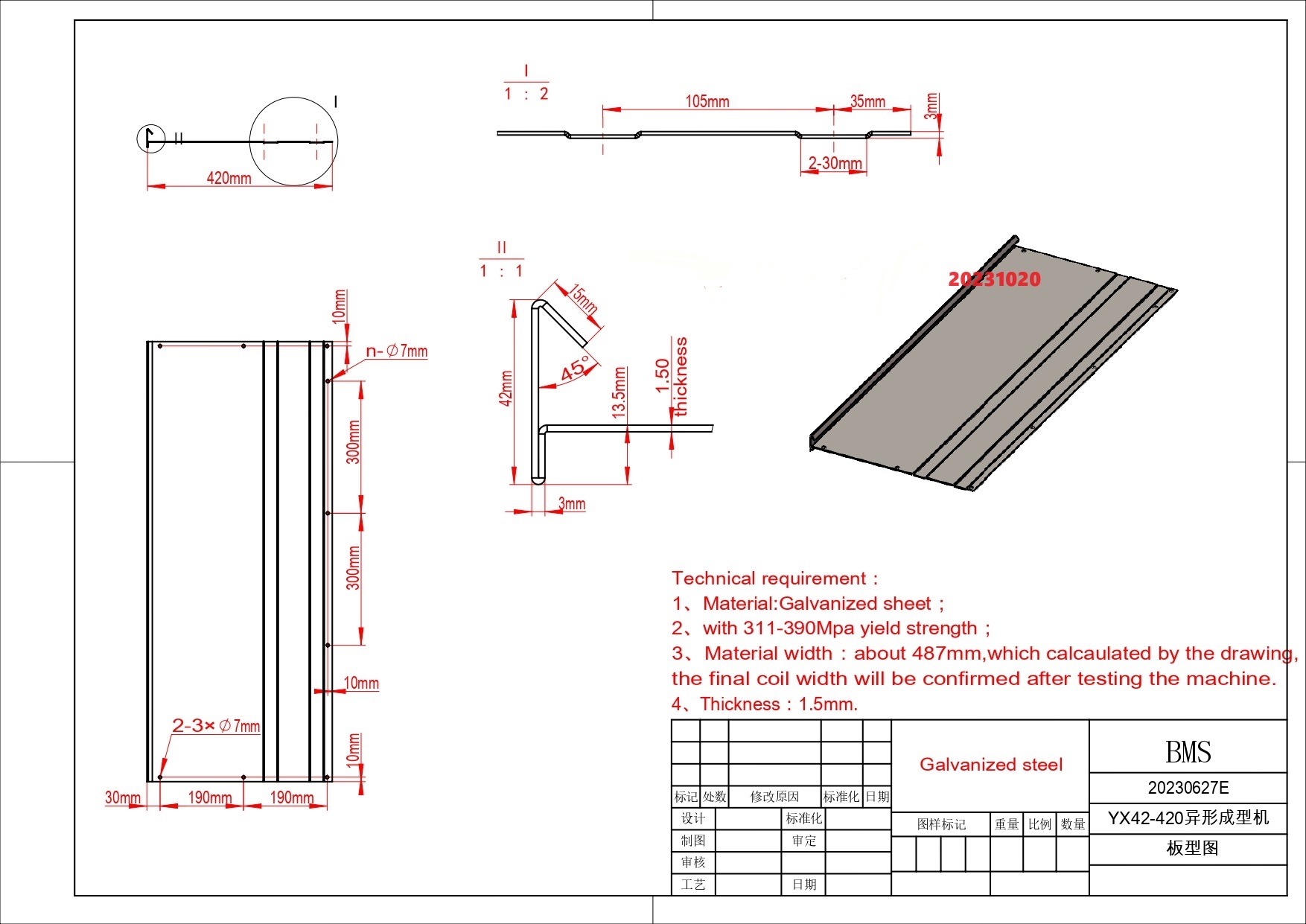

Perfil

desenho

Descrição do produto

Material	Material aplicável	Bobina de aço galvanizado
	Espessura do material	1,5 mm
	Com força de rendimento	235-390Mpa
Bobina	Largura de alimentação	600 mm
	Faixa de ID da bobina	508mm±30mm
	Capacidade	Máx.5 toneladas.
Máquina	Estrutura de base	Aço tipo H300 por soldagem.
	Espessura da parede lateral	Q235 t19mm
	Material do rolo	Aço GCr15 (= aço EN31), usinado com precisão, tratamento térmico, HRC58-62
	Estação de rolos	16 etapas para formar
	Diâmetro do eixo	ф55mm, processamento de alta frequência
Cortador	Dureza	Tratamento térmico ao grau HRC58-62
Cortador	Tolerância de corte	≤±1 mm
Poder	Maneira de dirigir	Transmissão de engrenagem/roda dentada
	Motor principal	11KW, controle de velocidade de frequência
	Motor de bomba para cortador	5,5 kW
Sistema de controle CLP	Inversor	Schneider Electric/DELTA (marca de Taiwan)
	Tela sensível ao toque	WEINVIEW (marca de Taiwan)
	Codificador	KOYO (marca do Japão) ou OMRON (marca do Japão)
	Controle de voltagem	24V

Características

1. Formação automática de rolos + corte no comprimento, que é mais eficiente do que usar uma puncionadeira e economiza custos de mão de obra.

2. O rolo feito de aço para rolamento GCr15 (= aço EN31) é temperado e revestido com cromo duro após usinagem fina, para longa vida útil de mais de 10 anos.

正在上传...

3. Os pinos de perfuração e ferramenta de corte os materiais são feitos de molde Cr12Mov aço após usinagem de precisão e tratamento de têmpera, com vida útil de mais de 1 milhão de vezes.

Fluxo de trabalho

Desbobinador hidráulico 5T→Dispositivo de guia de alimentação e dispositivo de nivelamento→Perfuração hidráulica de cilindro único→Sistema de formação de rolo→Dispositivo de corte de poste hidráulico*Perfuração de poste hidráulico→Rack de saída

Técnico especificaçãons

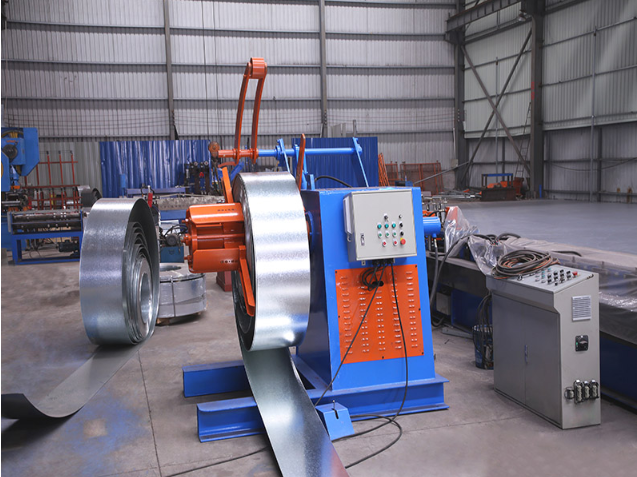

1) 5T Desbobinador hidráulico: um conjunto

Encolhimento e parada internos do furo da bobina de aço do controle hidráulico

Potência de alimentação automática e dispositivo de parada automática

Largura máxima de alimentação: 600mm

Motor da bomba de óleo:2,2 kW

Capacidade:Máx.5 toneladas

Desbobinador Hidráulico

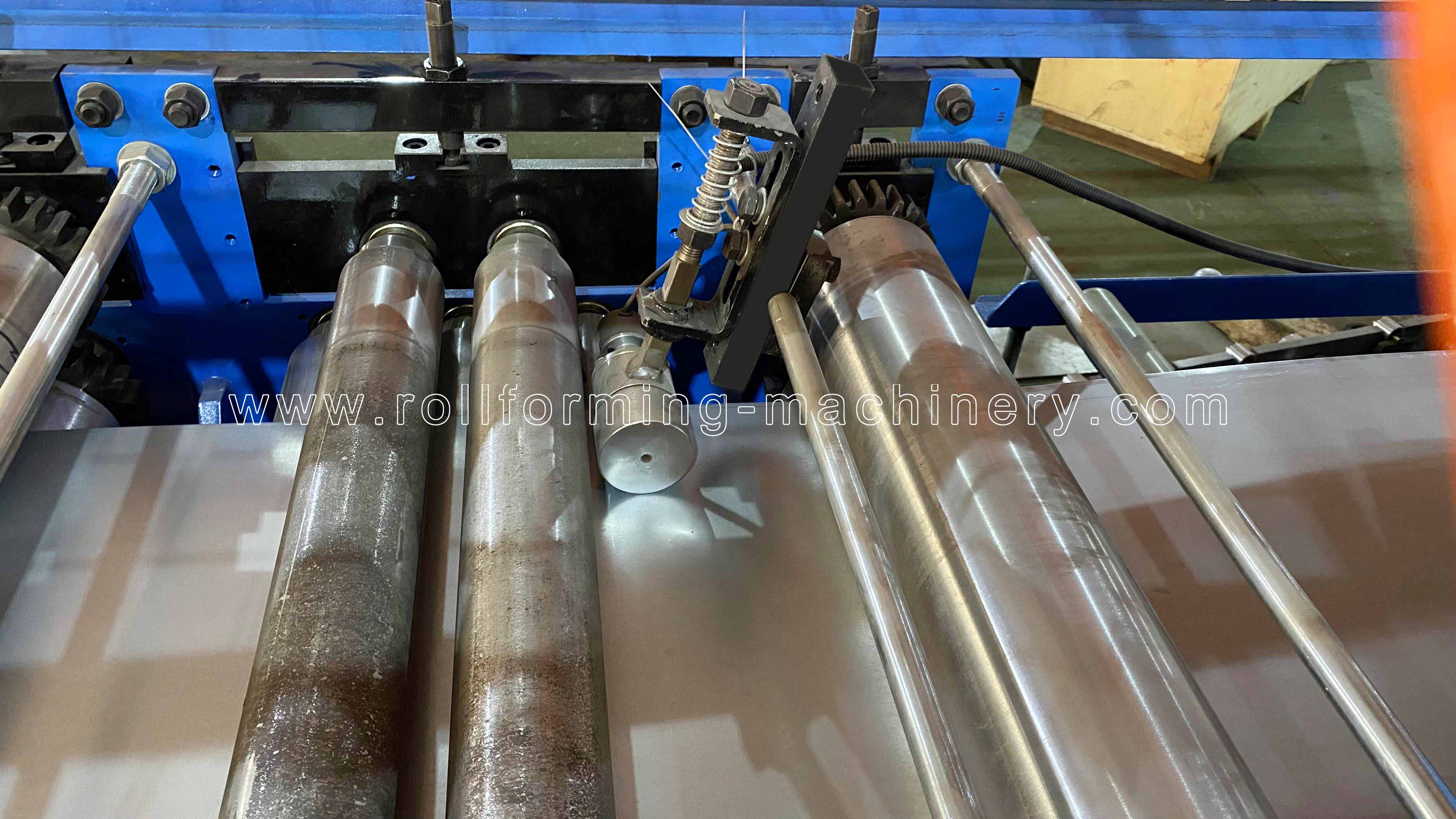

2) Guia de alimentação e dispositivo de nivelamento

Acima Tai abaixo Três totalmente Cinco dispositivo de nivelamento de eixos

Com guia de material de alimentação, estrutura do corpo em aço tipo H300 por soldagem
Espessura da parede lateral: Q235 t19mm
Eixos fabricados em aço 45#,Diâmetro=φ90 mm, Tom banhado com cromo duro revestido, usinado com precisão

DISPOSITIVO DE ALIMENTAÇÃO

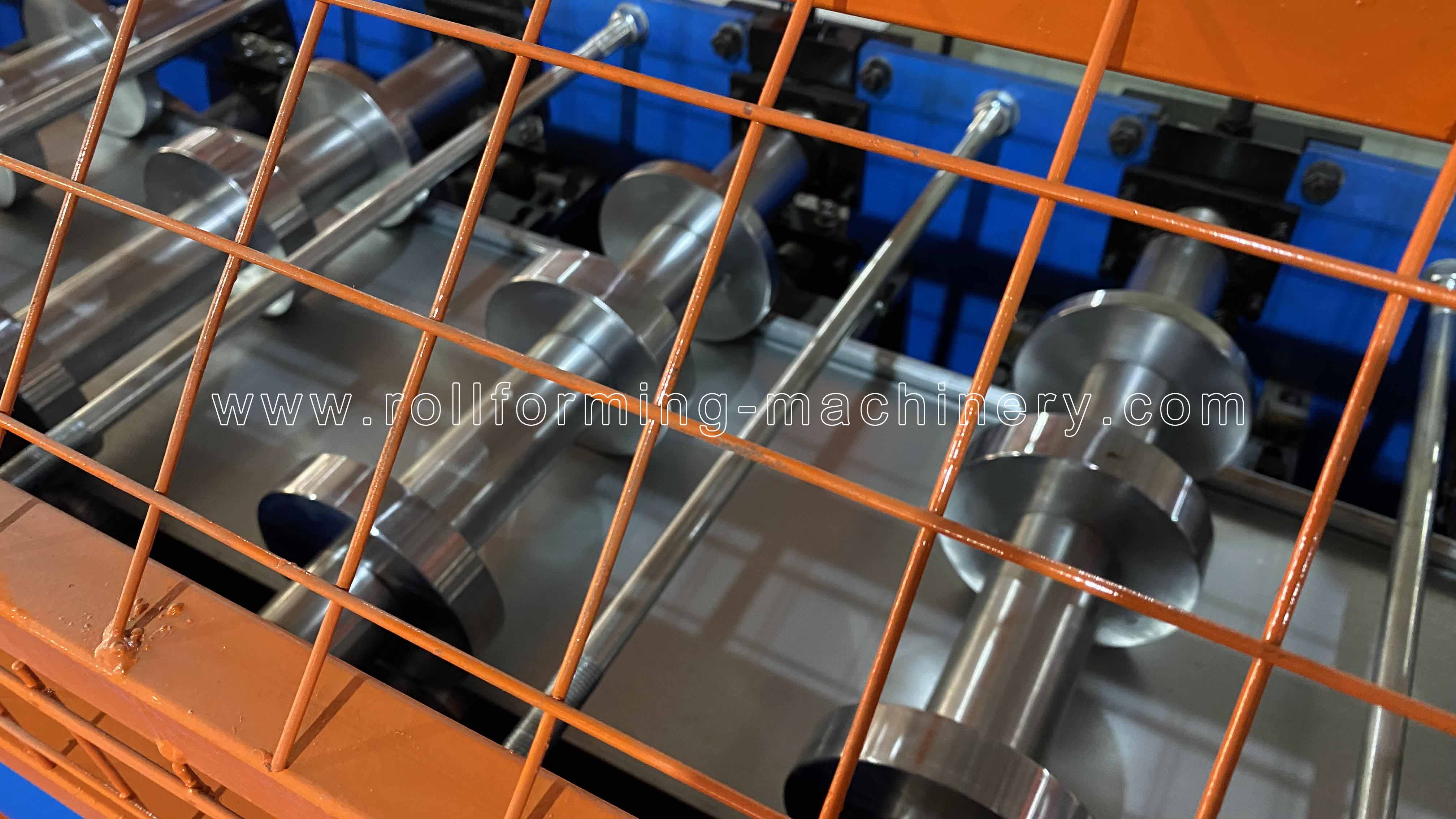

3) Máquina Principal

Rolos fabricados em alta qualidade Aço GCr15 (= aço EN31), usinado com precisão, tratamento térmico, HRC58-62.

Estrutura corporal feita de 300#H digite aço por soldagem

Velocidade de formação: 12-15m/min

Máquina Principal

4) Hidráulico Pós-cortador

Pós para cortar, parar para cortar, tipo de design de lâmina de corte de três peças
Motor hidráulico:5,5 kW;Pressão de corte:0-16Mpa
Material da ferramenta de corte:Cr12MoV (= aço SKD11),Tratamento térmico para HRC58-62

Com pelo menos um milhão de vezes de corte na vida
A potência de corte é fornecida por a estação hidráulica do motor independente.

5) Sistema de controle CLP

Controle a quantidade e o comprimento de corte automaticamente.

Insira os dados de produção (lote de produção, unidades, comprimento, etc.) na tela de toque.
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.

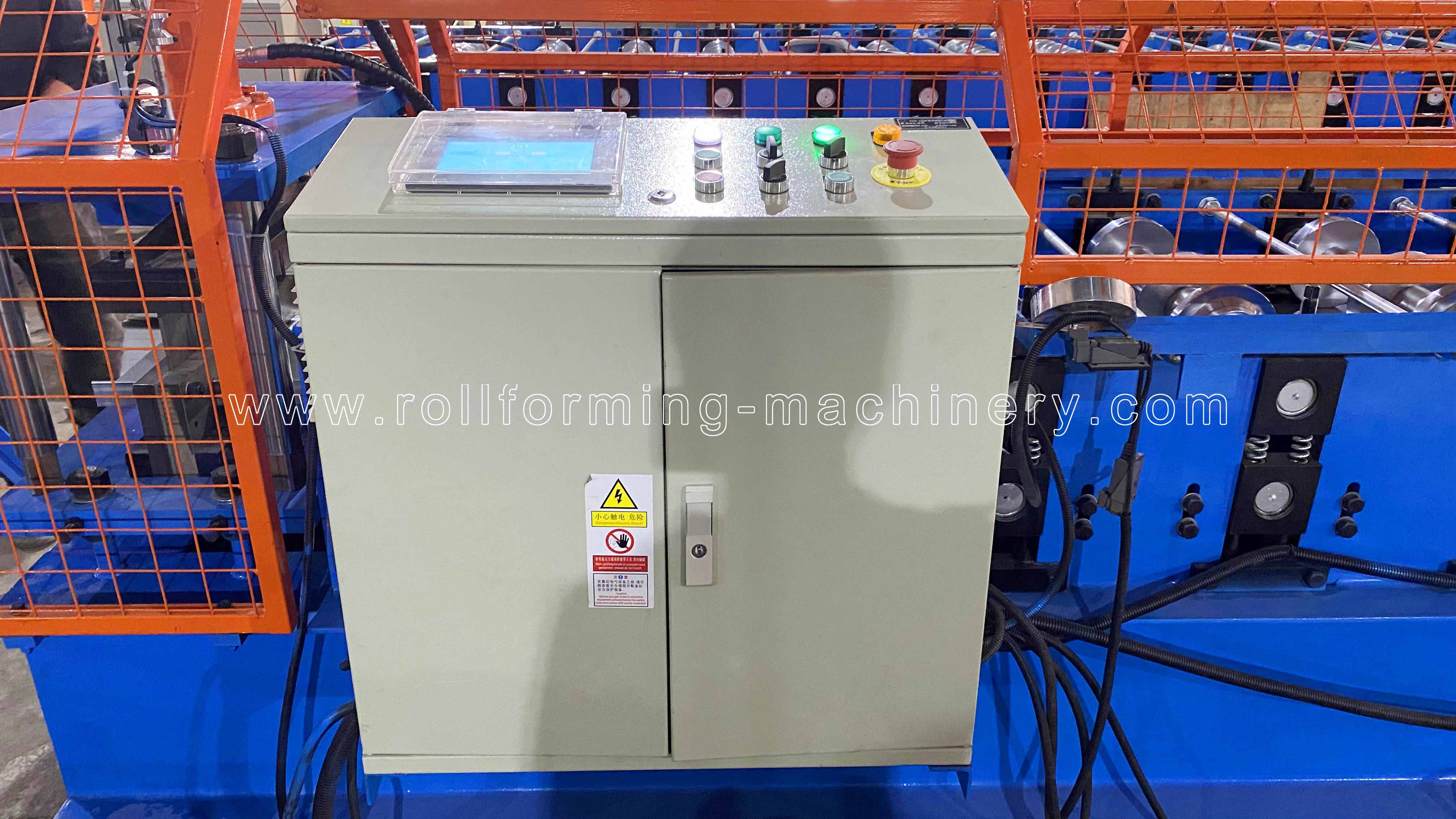

Gabinete de controle PLC

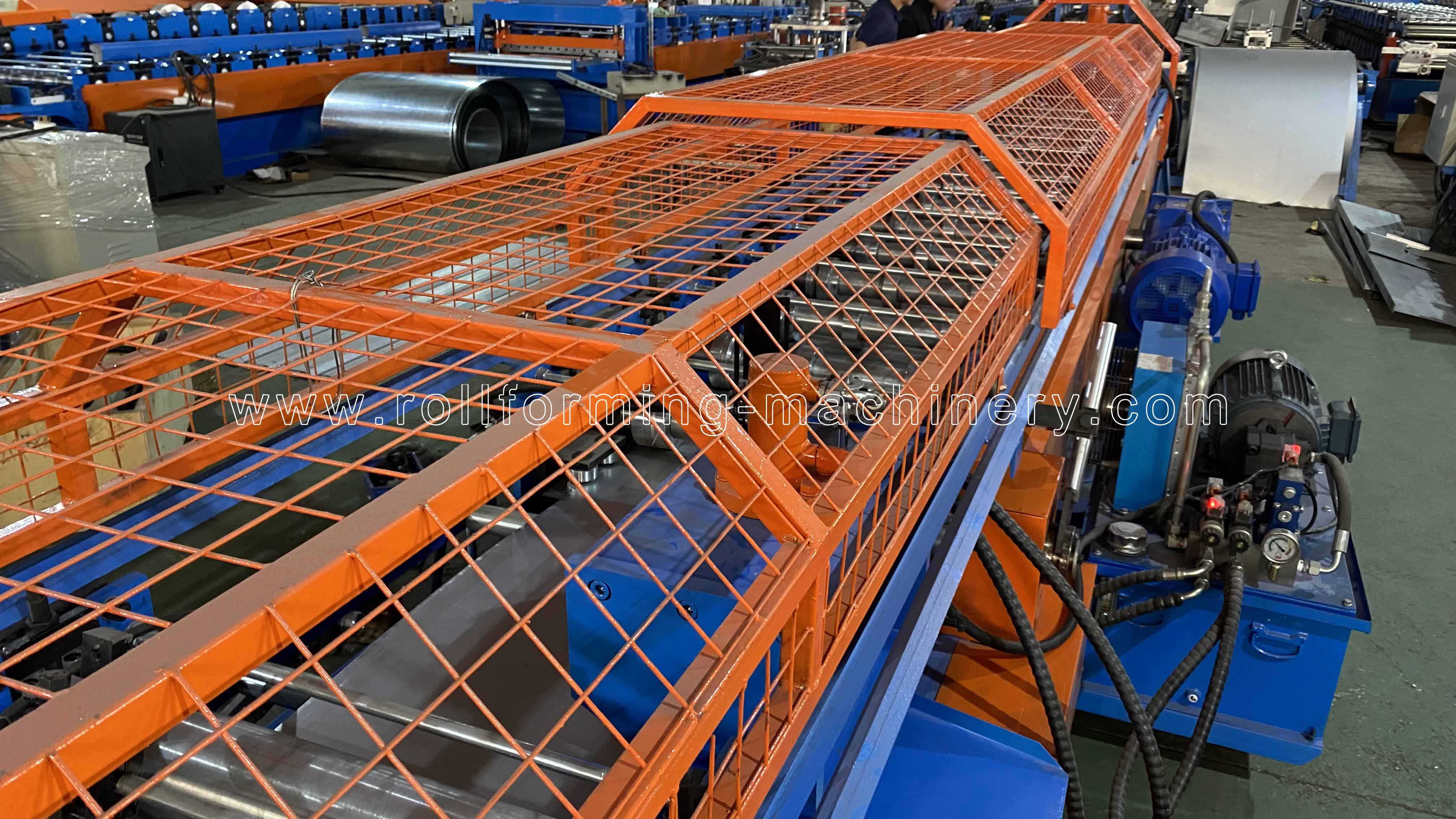

Escudo de Segurança

escudo de segurança

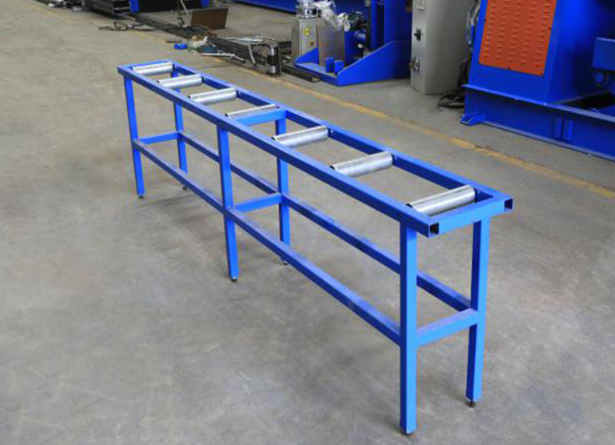

6) Rack de saída

Sem alimentação, duas unidades, com rolos para facilitar a movimentação.

Rack de saída

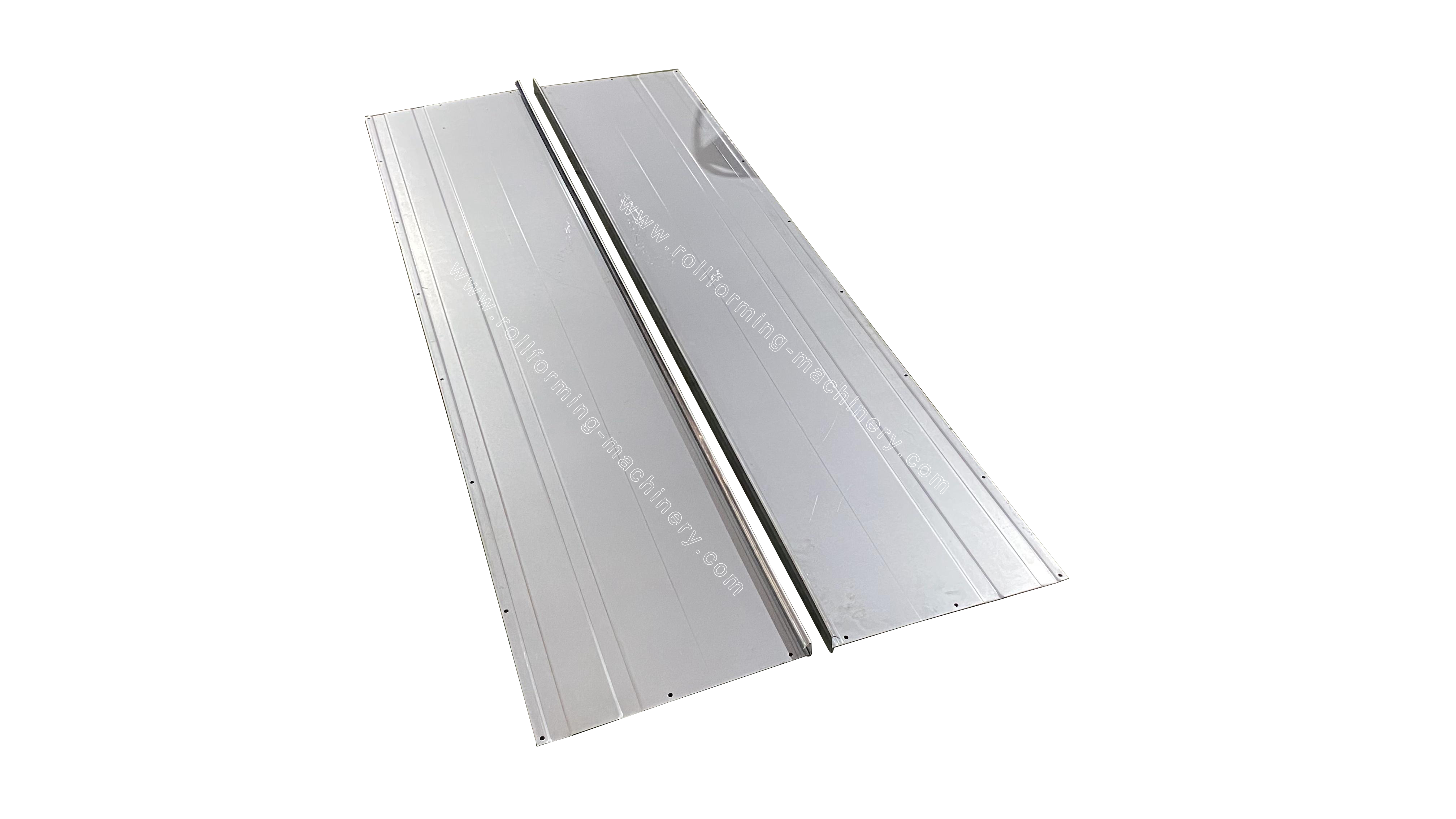

7) Exposição de produtos

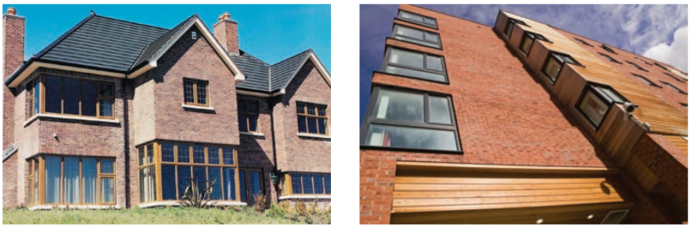

Caso de aplicação

Embalagem e envio

Método de embalagem:O corpo principal da máquina está nu e coberto por filme plástico (para proteger contra poeira e corrosão),carregado em contêiner e fixado firmemente em contêiner adequado por corda de aço e trava, adequado para transporte de longa distância.

20190812102601_56964

Serviço pós-venda

1. O a garantia é 24 meses depois que o cliente recebe a máquina.
Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente.
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas.
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes com custo extra.
