Máquina de formação de rolagem de perfil de estufa C

1)  DiscHoiler hidráulico : um conjunto

Controlar automaticamente a bobina de aço interno encolhimento e parar,

Com gabinete de controle elétrico

Máx. Largura da alimentação: 600 mm,  intervalo de ID da bobina: 470 - 560 mm.

Capacidade máxima: 5tons, sem energia de alimentação, motor hidráulico: 2,2kW

2) Máquina principal

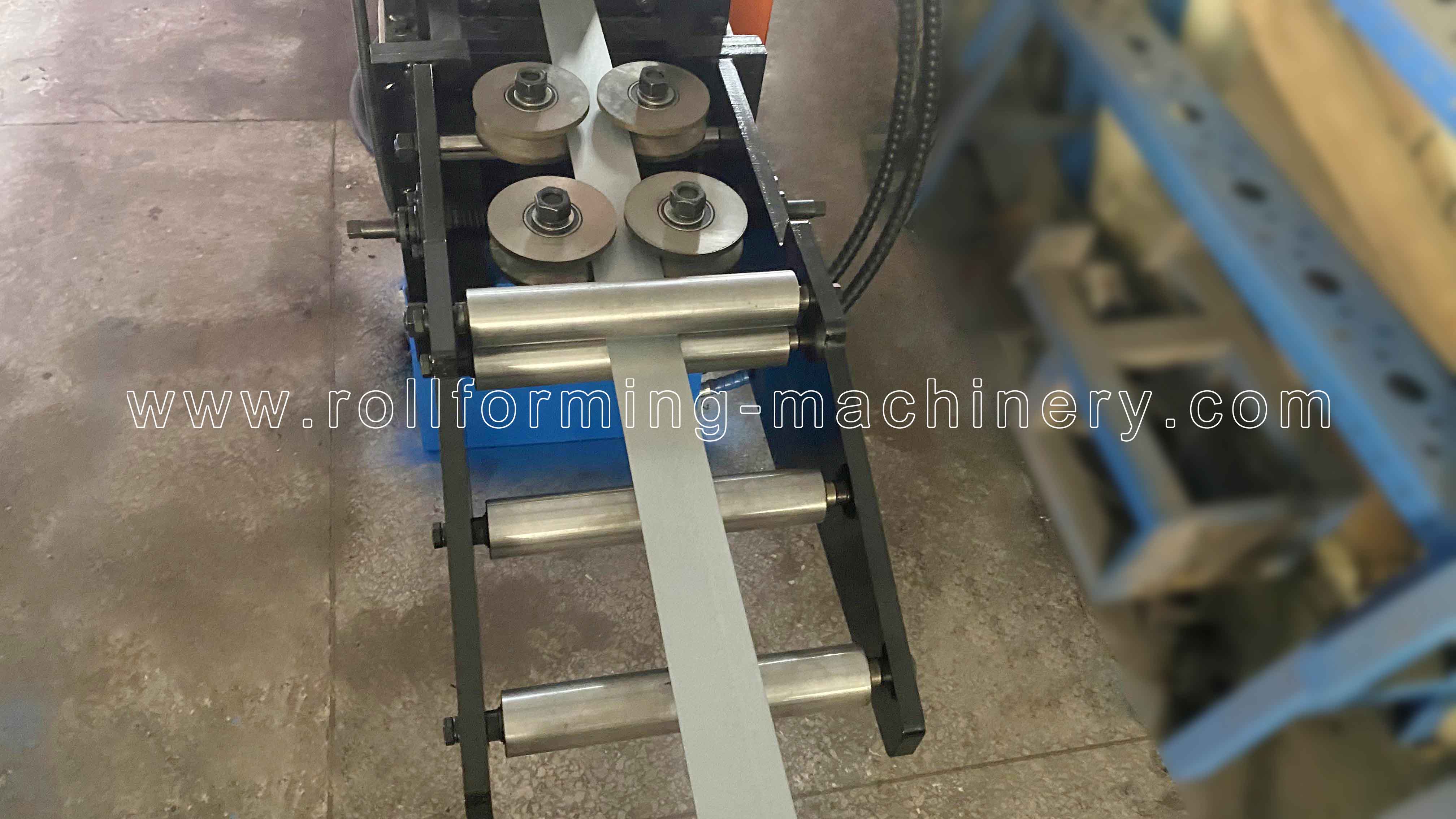

Com guia de material de alimentação e 7 rolos (3 rolos superiores e 4 rolos para baixo) para endireitar e nivelar

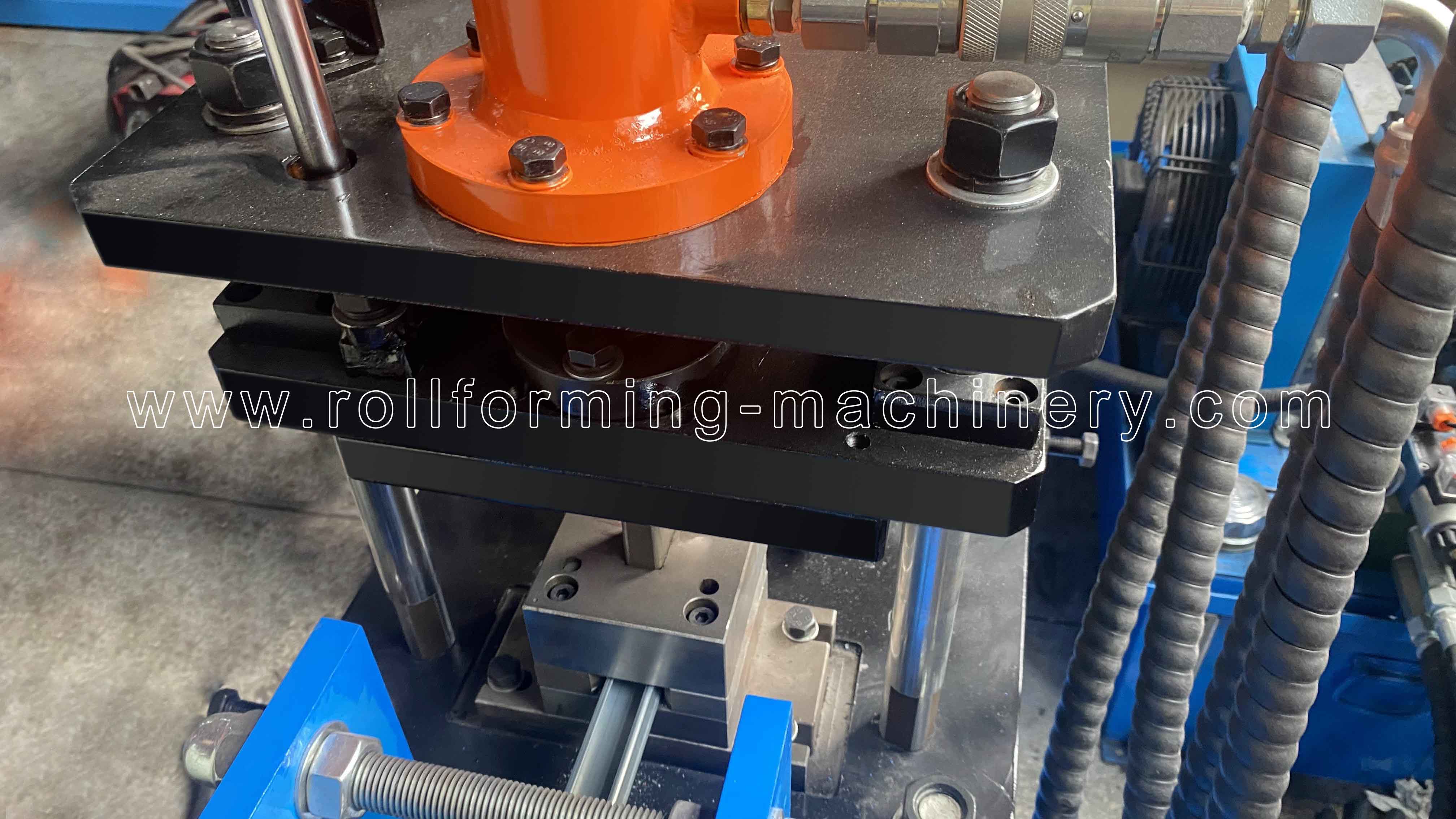

Com dispositivo de perfuração,  matriz de matriz: aço D2, tratamento térmico

Quadro corporal feito de aço do tipo H300# por soldagem;

Moldura corporal de cassetes feita de aço do tipo 200# h por soldagem

Espessura da parede lateral: 18 mm

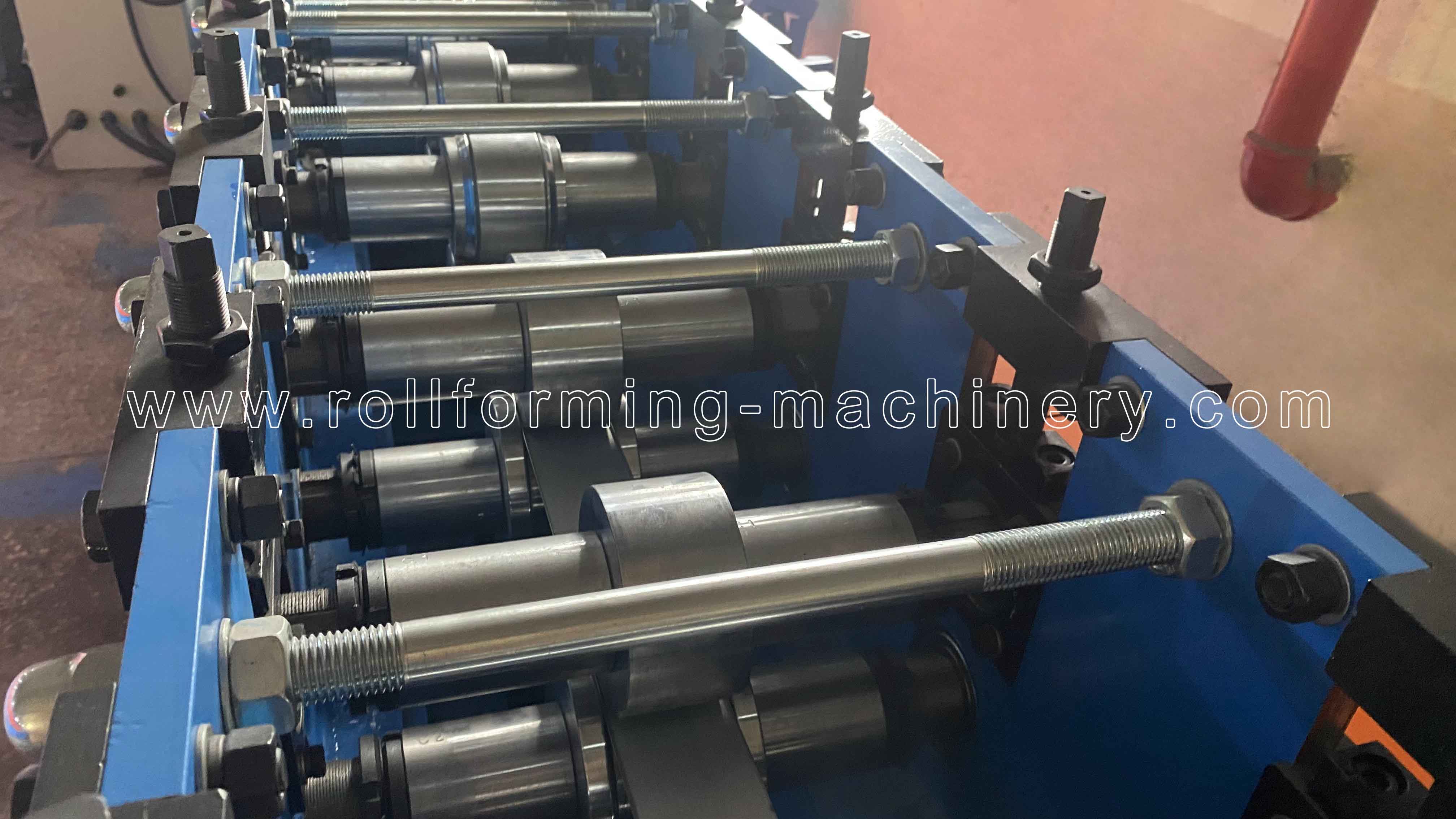

Rolos fabricados a partir de  rolamentos de aço GCR15 (= aço en31) , com revestimento de cromo duro e com precisão, revestido com cromo duro

Acionamento por motor, transmissão da corrente de engrenagem, cerca de 22 +16 etapas para a formação

Motor principal = 11kW , controle de velocidade de frequência

Velocidade de produção aprox. 11m/min (incluindo punção e tempo de corte)

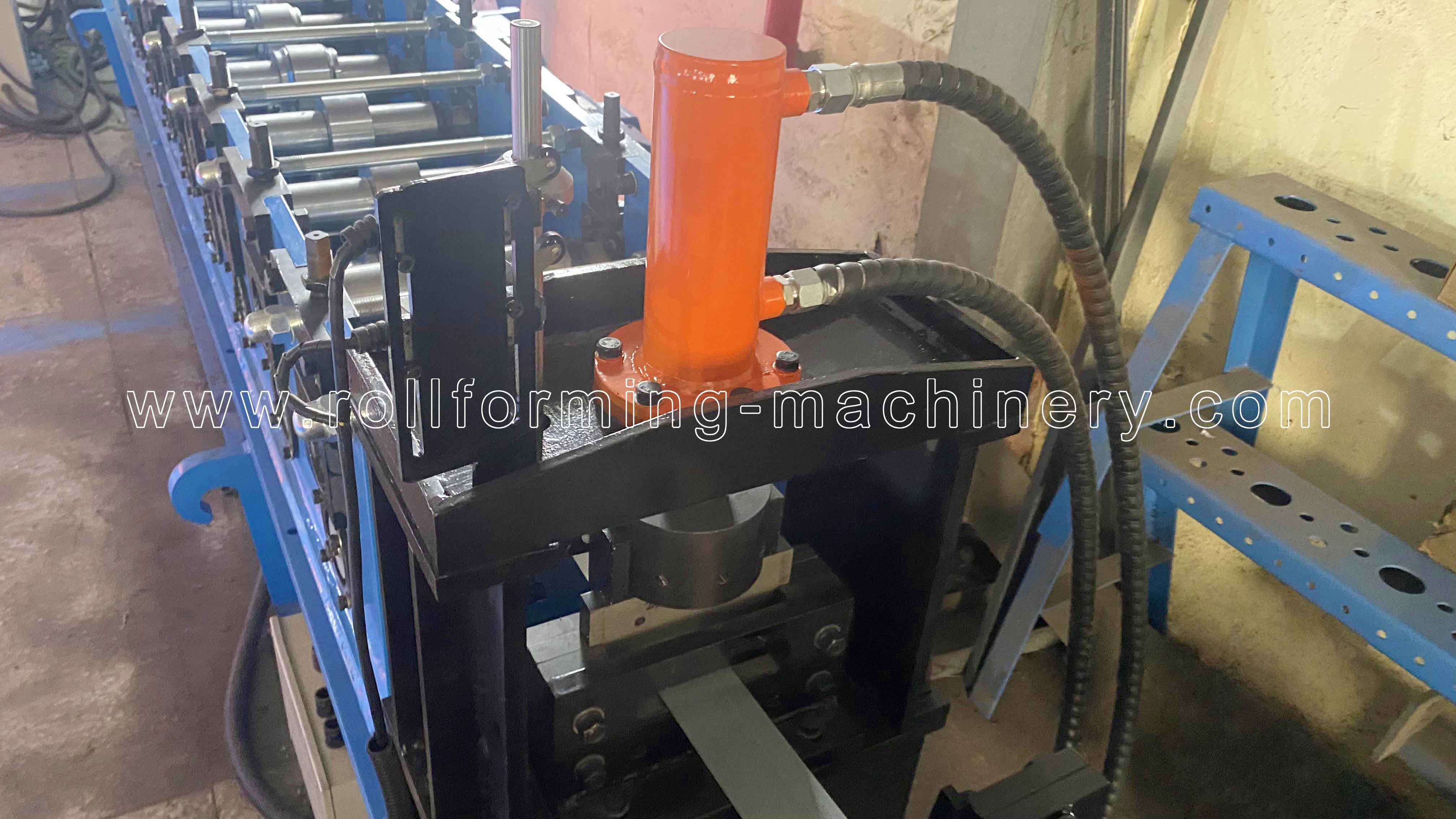

3)    Dispositivo  de pós -corte hidráulico

Apreciando e pré-corte, use o mesmo sistema hidráulico

Motor hidráulico: 4KW , faixa de pressão hidráulica: 16MPa

4)  Sistema de controle de PLC

Controle a quantidade e o comprimento de corte automaticamente.

Insira os dados de produção (lote de produção, PCs, comprimento, etc.) Na tela de toque.
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela de toque, codificador, etc.

5) Rack de saída

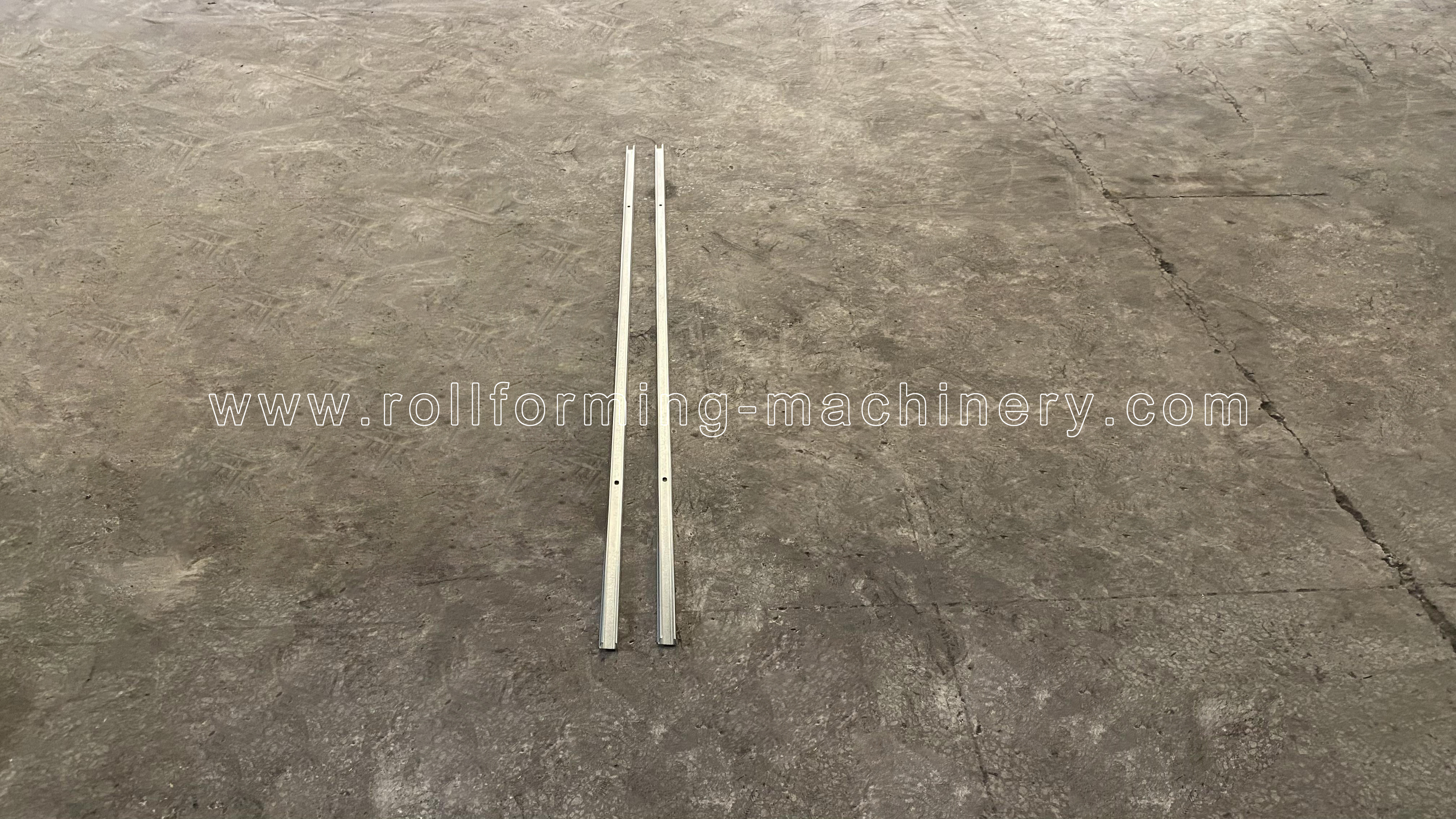

6) Os produtos mostram

Método de embalagem: O corpo principal da máquina está nu e coberto por filme plástico (para proteger a poeira e a corrosão), carregado em recipiente e fixado constantemente em recipiente adequado por corda de aço e trava, adequado para transporte de longa distância.
