Rolo solar das terças que forma a mudança automática da máquina C40-C160

compartilhar com:

Rolo solar das terças que forma a mudança automática da máquina C40-C160

1 máquina para multiperfis

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
C40-160
Marca do Produto:
BMS

Perfil

JH742C291_TKAD25V1`0_T

Descrição do produto

Material	Material aplicável	Aço galvanizado (GI), aço laminado a frio (CRC)
	Espessura do material	2,0-4,0mm
	Com força de rendimento	Q235-550Mpa
Bobina	Largura de alimentação	De acordo com o desenho
	Faixa de ID da bobina	508mm±30mm
	Capacidade	Máx.5 toneladas.
Máquina	Estrutura de base	Estrutura independente europeia
	Material do rolo	Aço Cr12, usinado com precisão, revestido com cromo duro
	Estação de rolos	22 etapas para formar
	Diâmetro do eixo	ф95mm, processamento de alta frequência
Cortador	Dureza	Tratamento térmico ao grau HRC58-62
Cortador	Tolerância de corte	≤±1 mm
Poder	Maneira de dirigir	Transmissão de engrenagem/roda dentada
	Motor principal	30KW, controle de velocidade de frequência
	Motor de bomba para cortador	22 kW
Sistema de controle CLP	Inversor	Siemens/DELTA
	Tela sensível ao toque	Siemens/WEINVIEW
	Codificador	KOYO (marca do Japão) ou OMRON (marca do Japão)
	Controle de voltagem	24V

Características

1. Projeto resistente de Talwan, peso total da máquina superior a 20 toneladas, transmissão da caixa de velocidades (alta eficiência de transmissão e precisão relação de transmissão), a vida útil da máquina é mais que o dobro da de outros Máquinas baratas indianas e chinesas.

2. Uma máquina para vários perfis: qualquer terça C dentro da faixa de web 40-160mm, economizando investimento e espaço.

3. Permite que você ofereça aos clientes serviço de terça C personalizado 24 horas por dia e vários medidores de material, isso inclui diferentes larguras e flanges combinações de altura..

4. Troca automática servo motorizada para diferentes terças C em 1-5 minutos, economizando tempo e melhorando a eficiência do trabalho.

5. O sistema de perfuração de oito cilindros pode atender a vários furos requisitos da indústria solar.

6. Estrutura de forjamento de aço fundido europeu com anti-deformação e alta capacidade de carga, garante a precisão da formação da máquina.

7. Sistema de pós-corte voador de precisão servocontrolado (para alta eficiência de trabalho).

8. O mais recente sistema de controle PLC é adotado para combinar dois conjuntos de comprimento métodos de contagem (contagem infratada do comprimento do furo de contagem e Contagem de comprimento de roda de contagem de codificador) em um sistema de controle PLC. O método de contagem de comprimento pode ser alternado para resolver o problema de incompatibilidade devido à duração especial de pedidos individuais.

9. Equipado com sistema de resfriamento de água para resfriar o rolo e o perfil, prolongar a vida útil do rolo e garantir a qualidade dos perfis acabados.

Fluxo de trabalho

Desbobinador hidráulico→Dispositivo de alimentação e nivelamento→Dispositivo de perfuração e pré-corte hidráulico →Sistema de perfilagem→ Pós-corte servocontrolado → Rack de saída

Técnico especificaçãons

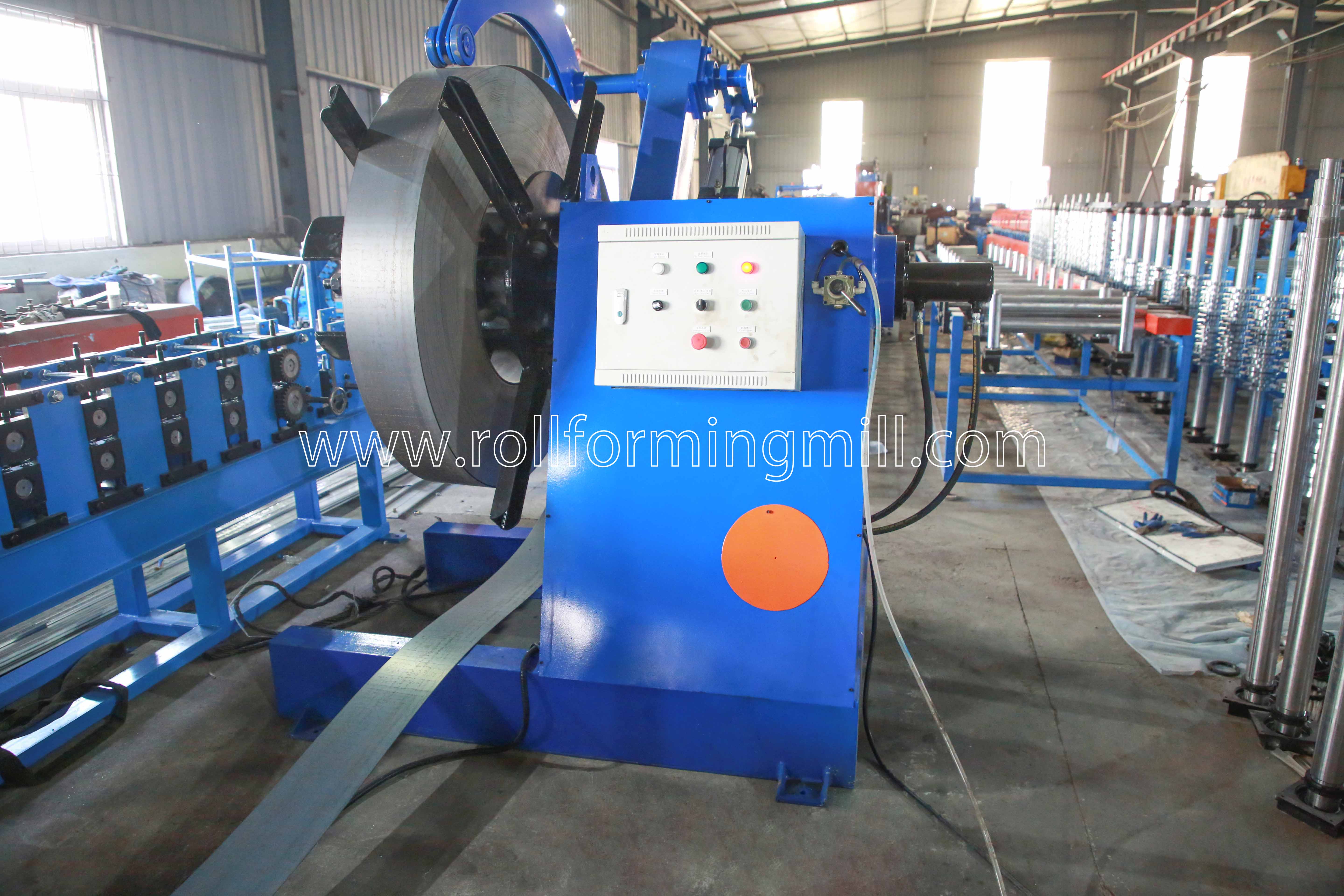

1) 5 toneladas Desbobinador hidráulico: um conjunto

Encolhimento e parada internos do furo da bobina de aço do controle hidráulico
Máx.Largura de alimentação:600 mm
Faixa de ID da bobina:508±30mm,Diâmetro externo:1600mm
Capacidade máxima:5 toneladas,Motor:3KW,Controle de velocidade de frequência
Motor da bomba de óleo:2,2 kW,Com braço de pressão
Adicione energia de alimentação automática e dispositivo de parada automática

016A6459

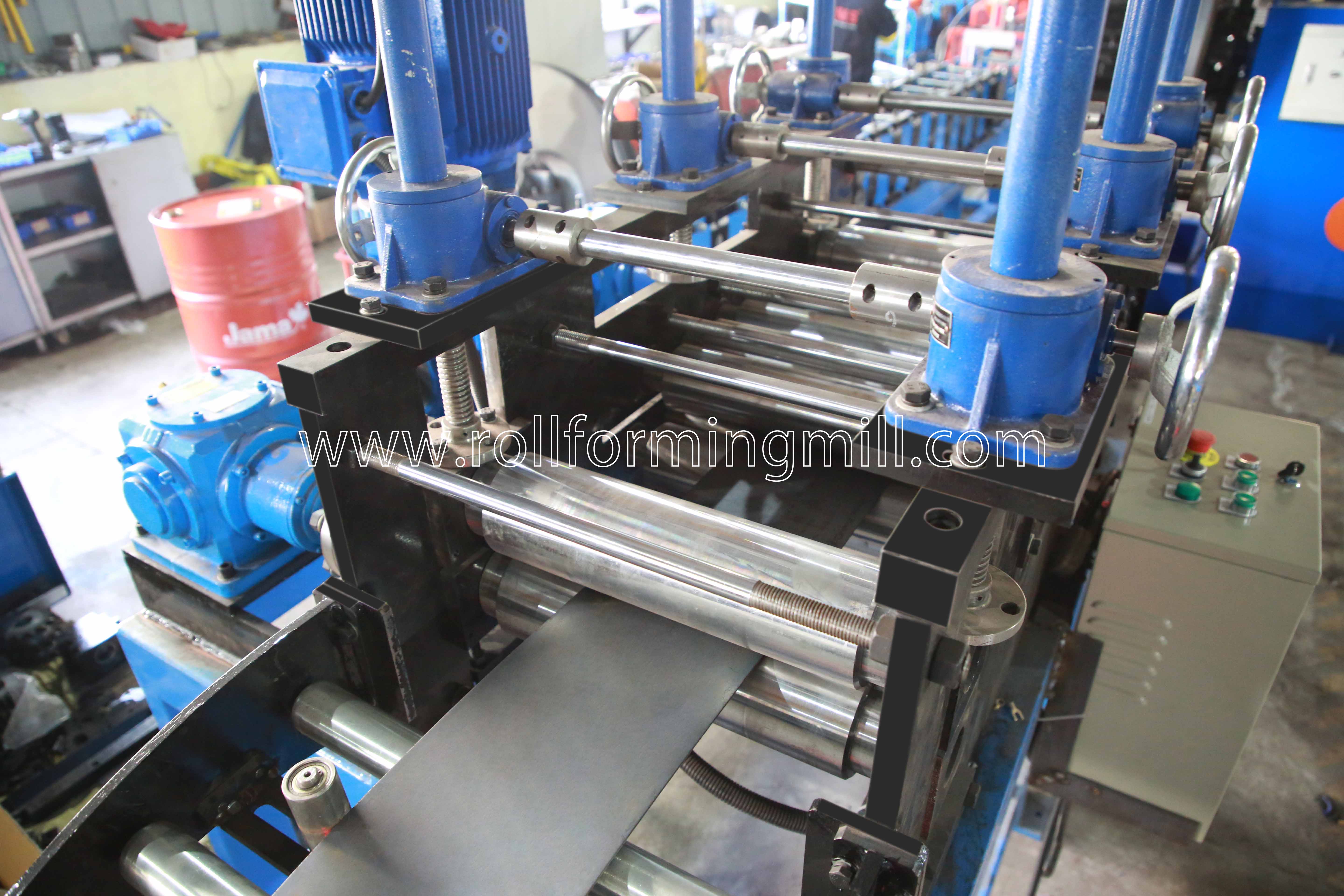

2) Dispositivo de alimentação e nivelamento

Acima Três Abaixo Quatro Totalmente Sete Dispositivo de nivelamento de eixos

Eixos fabricados a partir de Aço GCr15 (=Aço EN31)

Tratamento térmico, HRC 58-62.Diâmetro=φ105mm

016A6479

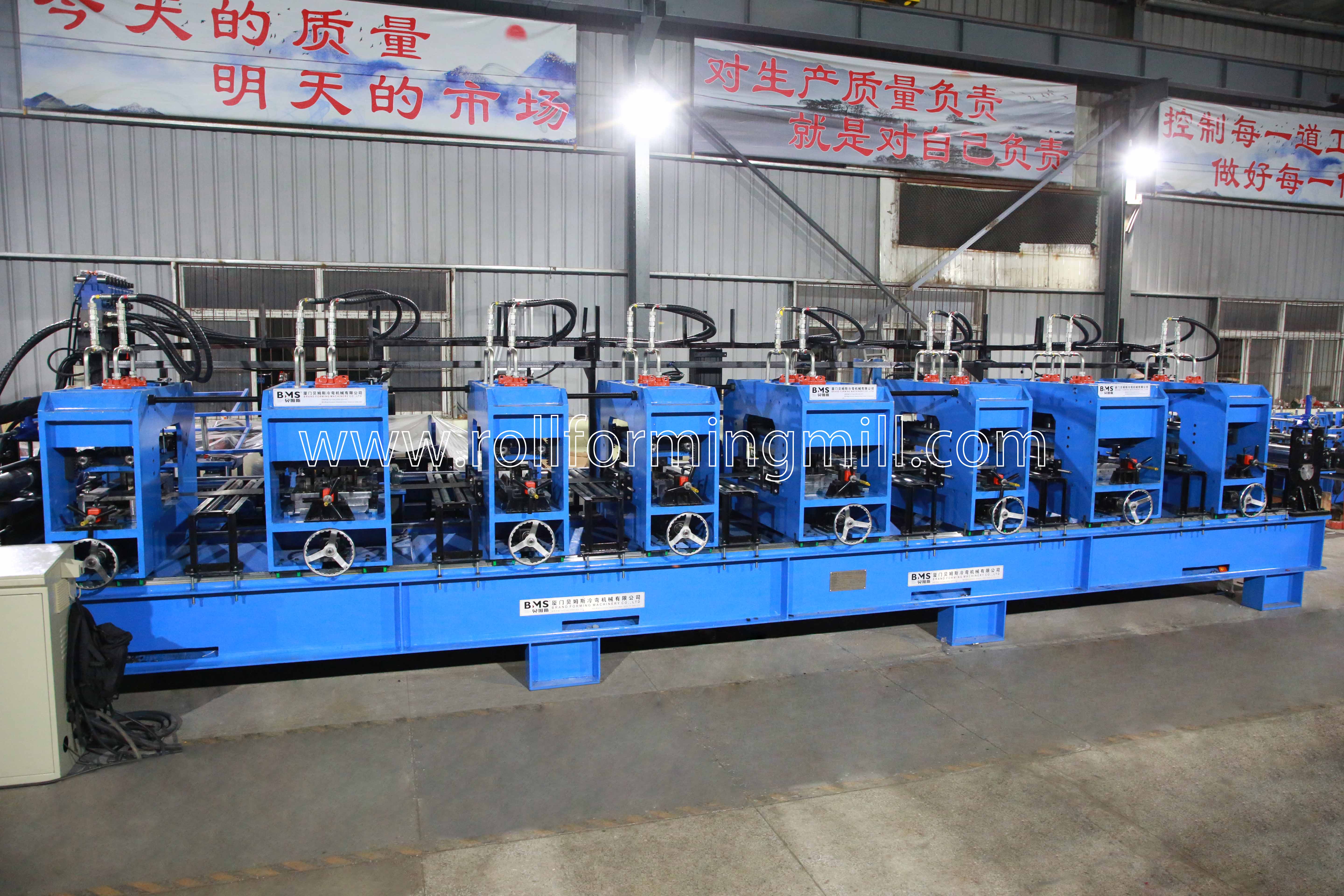

3) Dispositivo hidráulico de pré-corte e puncionamento

Pré-perfuração e pré-corte, use o ssistema hidráulico

Motor hidráulico:22 kW, Faixa de pressão hidráulica: 0-16Mpa
Material da ferramenta de perfuração e corte: aço do molde Cr12MoV(=SKD11 aço

Com um milhão de vezes cortando a vida), tratamento térmico para HRC58-62 graus
8 cilindros Sistema de perfuração para perfuração em alma e flange

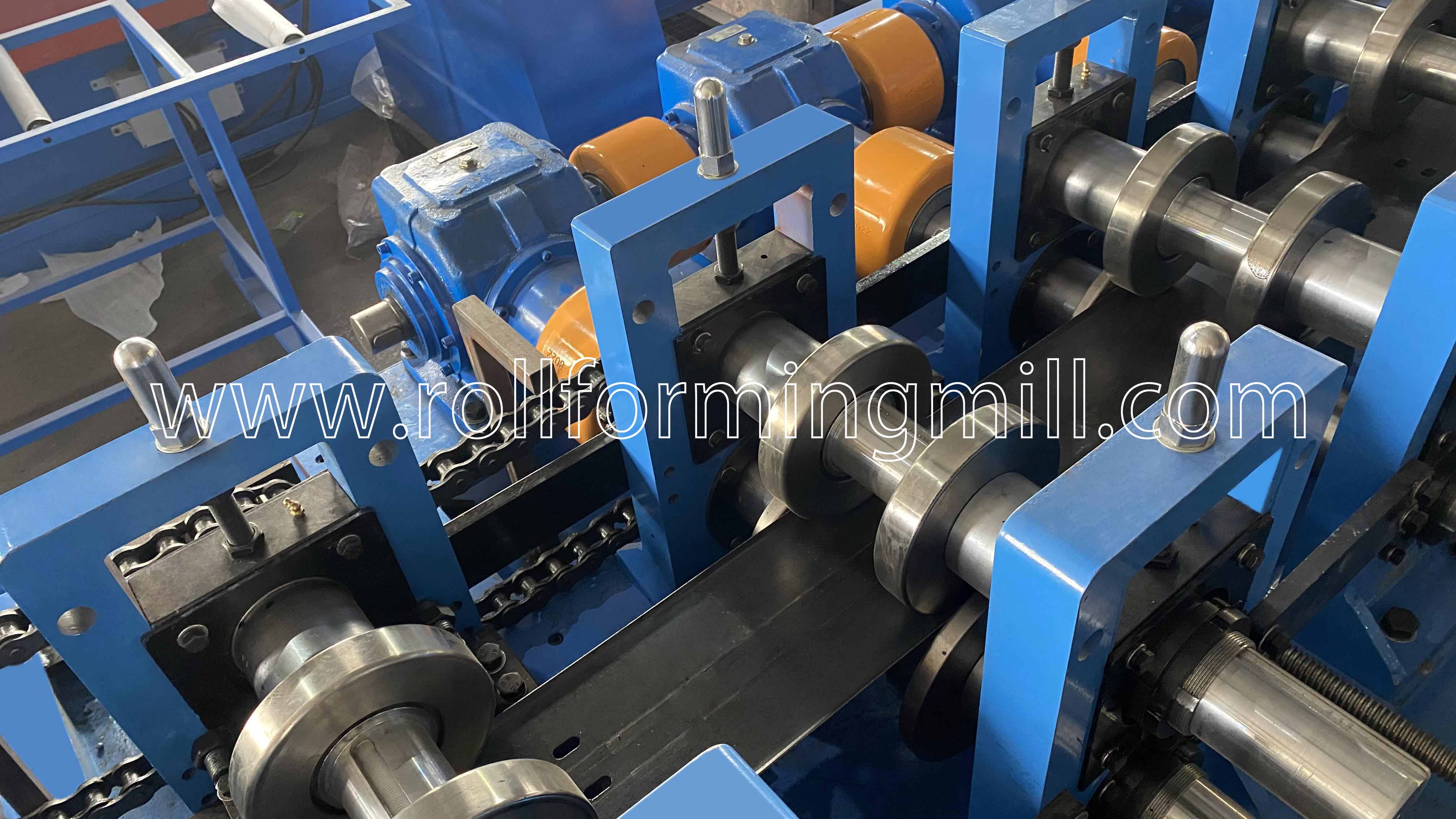

3) Máquina Principal

Rolos fabricados em Aço Cr12, usinado com precisão, revestido com cromo duro

Eixos fabricados em aço 45 #, têmpera e revenido, cromo duro

Velocidade real de formação:15-20 m/min (incluindo perfuração e corte)

2023_03_14_10_46_IMG_8047

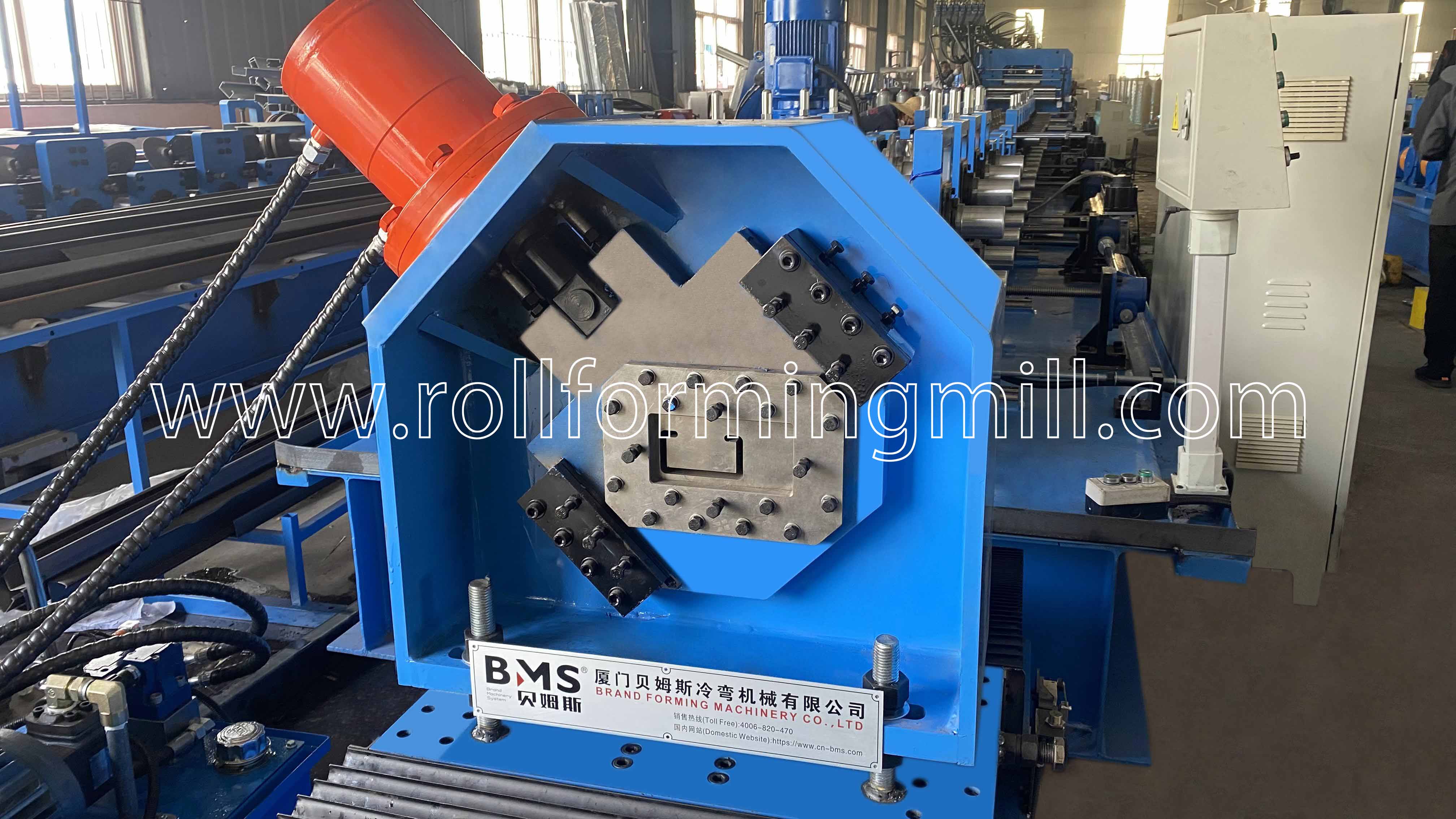

4) Pós-corte servocontrolado

Sear oblíquo hidráulico de 45 graus: curso de corte curto, pequena resistência ao corte e velocidade de corte rápida

2023_03_14_11_00_IMG_8072

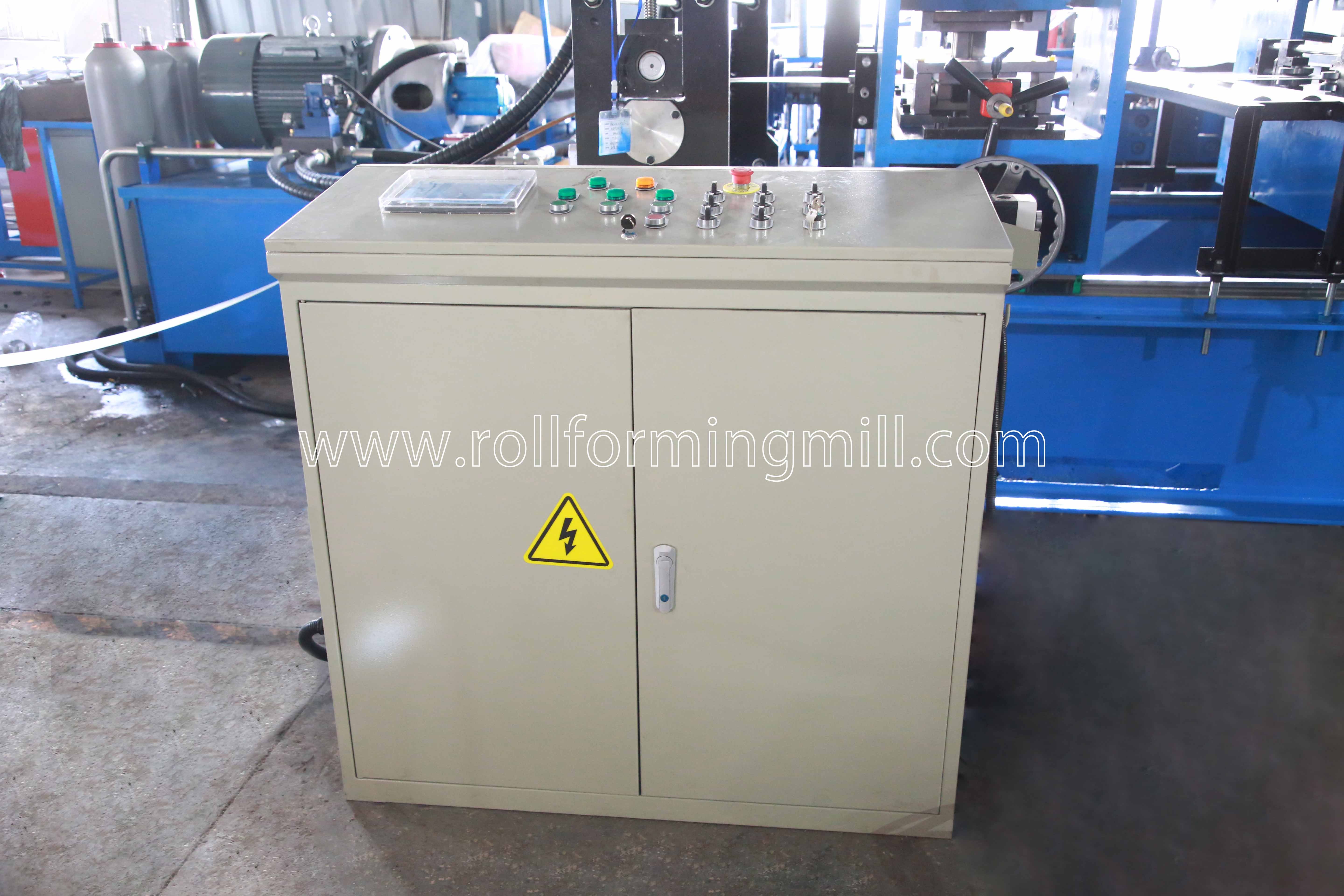

5) Sistema de controle CLP

Controle a quantidade e o comprimento de corte automaticamente.

Insira os dados de produção (lote de produção, unidades, comprimento, etc.) na tela de toque.
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.

016A6492

6) Rack de saída: Três unidades

20200316171137_19269

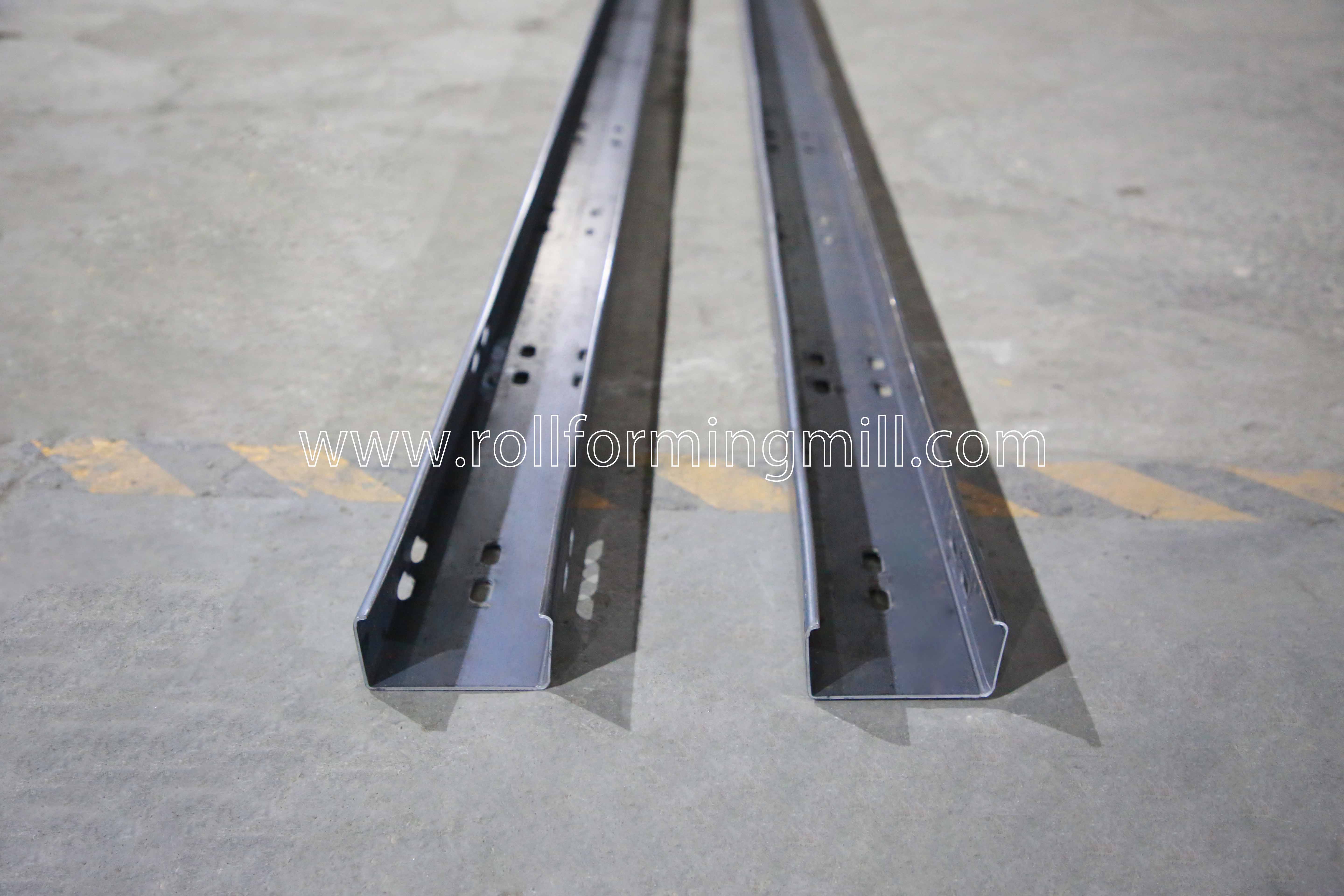

7) Exposição de produtos

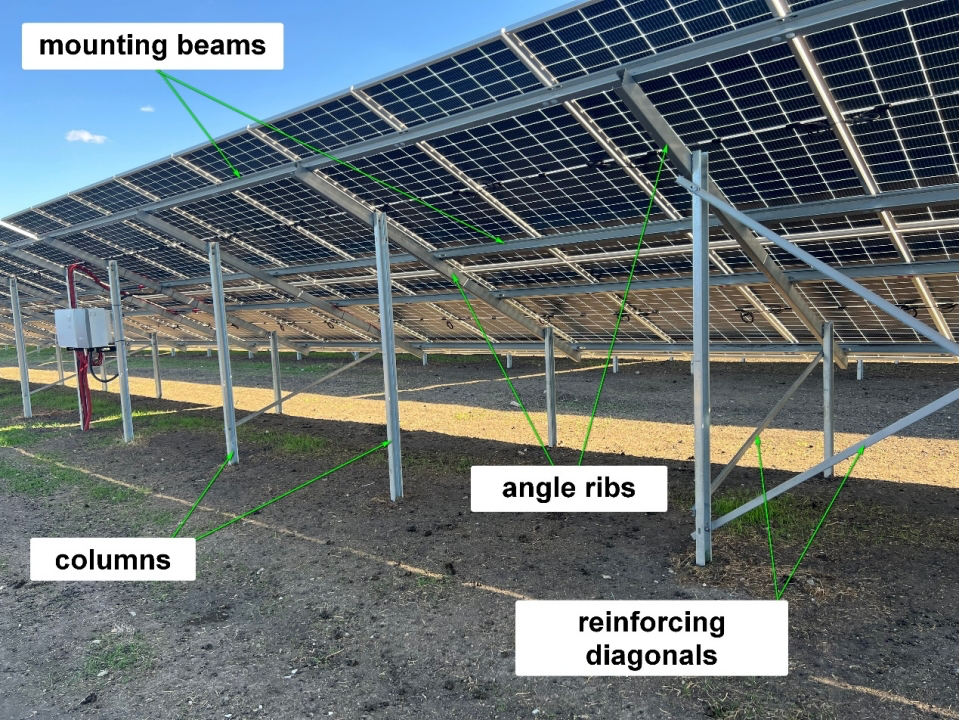

Caso de aplicação

7f967951cf01646dbd5dd667f38408c0

Embalagem e envio

Método de embalagem:O corpo principal da máquina está nu e coberto por filme plástico (para proteger contra poeira e corrosão),carregado em contêiner e fixado firmemente em contêiner adequado por corda de aço e trava, adequado para transporte de longa distância.

20190812102601_56964

Serviço pós-venda

1. O a garantia é 24 meses depois que o cliente recebe a máquina.
Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente.
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas.
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes com custo extra.
