Máquina formadora de rolos de painel de forro para perfil YX18-145-870

compartilhar com:

Máquina formadora de rolos de painel de forro para perfil YX18-145-870

para perfil YX18-145-870

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
YX18-145-870
Marca do Produto:
BMS
Código Do Produto:
8455221000

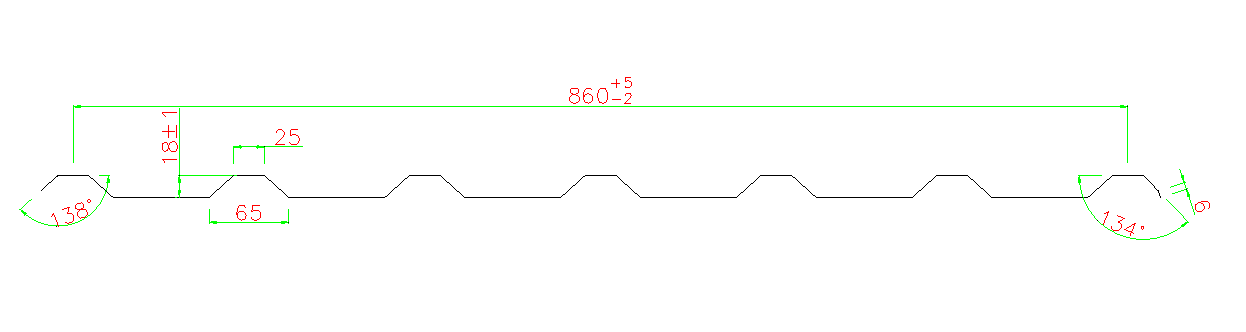

Perfil

desenho

Descrição do produto

Material	Material aplicável	PPGI
	Espessura do material	0,3-0,6mm
	Com força de rendimento	Q235-355Mpa
Bobina	Largura de alimentação	1000 mm
	Faixa de ID da bobina	508mm±30mm
	Capacidade	Máx. 5 toneladas.
Máquina	Estrutura básica	Aço tipo H400 por soldagem.
	Espessura da parede lateral	Q235 t18mm
	Material do rolo	45# usinado com precisão, revestido com cromo duro
	Estação de rolos	18 etapas para formar
	Diâmetro do eixo	ф75mm, processamento de alta frequência
Cortador	Dureza	Tratamento térmico ao grau HRC58-62
Cortador	Tolerância de corte	≤±1 mm
Poder	Maneira de dirigir	Transmissão de engrenagem/roda dentada
	Motor principal	7,5KW, controle de velocidade de frequência
	Motor de bomba para cortador	3KW
Sistema de controle CLP	Inversor	Schneider Electric/DELTA (marca de Taiwan)
	Tela sensível ao toque	WEINVIEW (marca de Taiwan)
	Codificador	KOYO (marca do Japão) ou OMRON (marca do Japão)
	Tensão de controle	24V

Características

1. Equipado com cisalhamento frontal manual, é conveniente para os clientes trocarem o material com função avançada de economia de material (sem desperdício).

2. O rolo é temperado após usinagem fina (HRC48-50) com aço ASTM AISI 1045 e cromo duro revestido para mais mais de 10 anos de vida profissional.

3. Qautomáticos opcionaistacker, melhorar a eficiência de trabalho, economizar custos de mão de obra, e infernop você melhora a vantagem competitiva.

Fluxo de Trabalho

Desbobinador Hidráulico 5T→Dispositivo de Alimentação→Pré-cortador Manual→Sistema de formação de rolo→Dispositivo de corte de poste hidráulico→Rack de saída

056T6YSR%8K1K)FZVY

Técnico especificaçãons

1) 5T Desbobinador hidráulico: um conjunto

Encolhimento e parada internos do furo da bobina de aço do controle hidráulico

Largura máxima de alimentação: 600mm

Faixa de ID da bobina:508±30mm,Diâmetro externo:1500mm

Motor da bomba de óleo:2,2 kW

Capacidade:Máx.5 toneladas

Desbobinador 5T Hidráulico

2) Dispositivo guia de alimentação

Dispositivo guia de alimentação

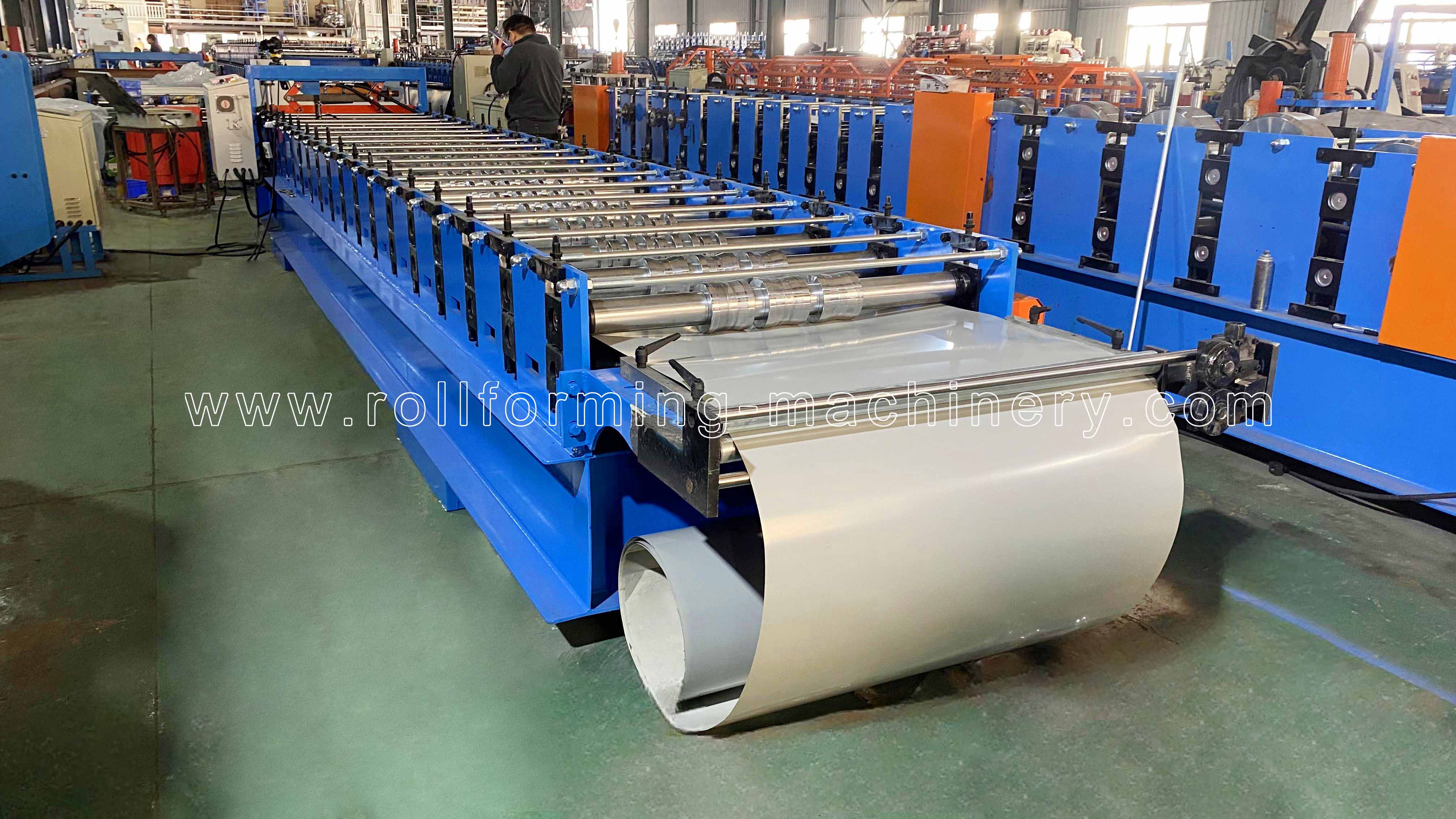

3) Dispositivo de pré-corte manual

A posição de guia pode ser ajustada para uma alimentação adequada do material.

Pré-cortador manual

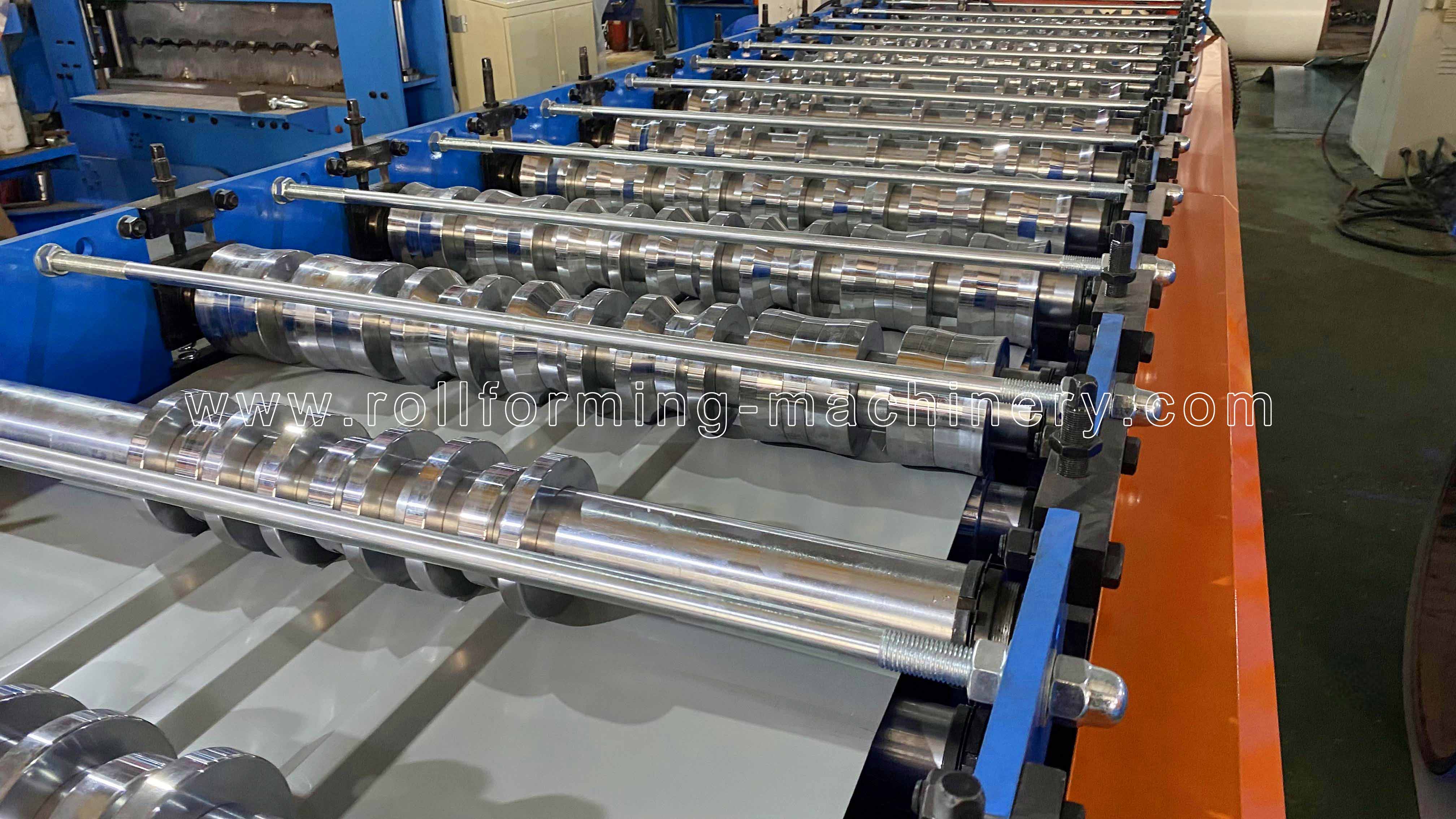

4) M principaldor

Rolos fabricados em 45# usinado com precisão, revestido com cromo duro; com espessura de 0,5mm, superfície com tratamento espelhado (para maior vida útil e antiferrugem);

Estrutura corporal feita de 400#H digite aço por soldagem

Velocidade de formação: Cerca de 20m/min

Máquina Principal

5) Hidráulico Pós-cortador

Não pare de cortar,Duas peças tipo de design de lâmina de corte, sem apagamento

Motor Hidráulico:3KW;Pressão de corte:0-16Mpa
Material da ferramenta de corte:Cr12MoV (= aço SKD11),Tratamento térmico para HRC58-62

Com pelo menos um milhão de vezes de corte na vida
A potência de corte é fornecida pela estação hidráulica do motor principal

6) Sistema de controle CLP

Controle a quantidade e o comprimento de corte automaticamente.

Insira os dados de produção (lote de produção, unidades, comprimento, etc.) na tela de toque.
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.

Gabinete de controle PLC

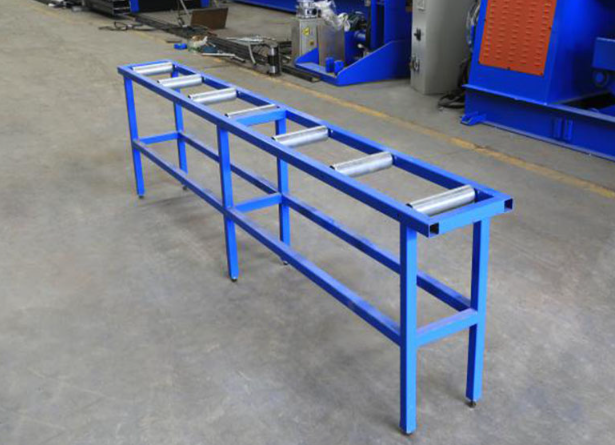

7) Rack de saída:

Sem alimentação, duas unidades, com rolos para facilitar a movimentação

Rack de saída

8) Exposição de produtos

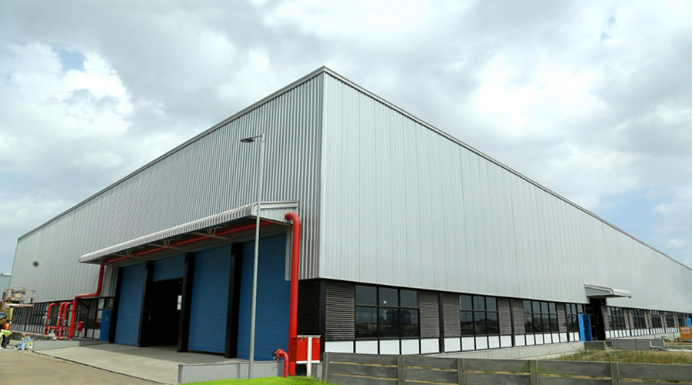

Caso de aplicação

Embalagem e envio

Método de embalagem:O corpo principal da máquina está nu e coberto por filme plástico (para proteger contra poeira e corrosão),carregado em contêiner e fixado firmemente em contêiner adequado por corda de aço e trava, adequado para transporte de longa distância.

20190812102601_56964

Serviço pós-venda

1. O a garantia é 24 meses depois que o cliente recebe a máquina.
Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente.
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas.
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes com custo extra.
