Máquina de folha de telhado ondulada 0,15-0,25 mm

compartilhar com:

Máquina de folha de telhado ondulada 0,15-0,25 mm

material fino em forma de rolo 0,15-0,25 mm

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
YX18-76-760
Marca do Produto:
BMS

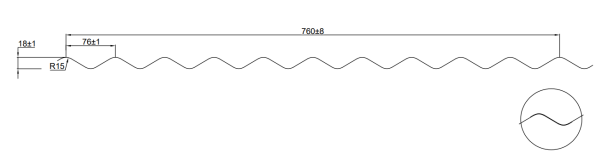

Perfil

7OFUXCH%RIWB%TEDX7TH1X

Descrição do produto

Material	Material aplicável	Chapa galvanizada
	Espessura do material	0,15-0,25mm
	Com força de rendimento	500Mpa
Bobina	Largura de alimentação	1250
	Faixa de ID da bobina	508mm±30mm
	Capacidade	Máx.5 toneladas.
Máquina	Estrutura de base	H450
	Material do rolo	Aço 45 #, tornos CNC, tratamento térmico, revestimento de cromo duro.
	Estação de rolos	24 etapas para formar
	Diâmetro do eixo	ф85/75mm, processamento de alta frequência
	Velocidade de formação	15-20m/min
Cortador	Dureza	Tratamento térmico ao grau HRC58-62
Cortador	Tolerância de corte	≤±1 mm
Poder	Maneira de dirigir	Transmissão de engrenagem/roda dentada
	Motor principal	7,5KW, controle de velocidade de frequência
	Motor de bomba para cortador	3KW
Sistema de controle CLP	Inversor	Schneider
	Tela sensível ao toque	Schneider
	Codificador	KOYO (marca do Japão) ou OMRON (marca do Japão)
	Controle de voltagem	24V

Características

1. Equipado com pré-cortador manual, com função de lembrete de cortar o último pedaço de material das configurações de produção (para evitar desperdício de material), é para facilitar a troca de material pelos clientes e economizar tempo de operação.

2. Ferramentas cromadas duras com espelho tratamento para uma longa vida profissional.

3.O empilhador automático opcional melhora a eficiência do trabalho, economiza custos de mão de obra e ajuda você a melhorar a vantagem competitiva.

Fluxo de trabalho

Desbobinador→Dispositivo guia de alimentação →Sistema perfilador→ Dispositivo de pós-corte hidráulico → Rack de saída → Sistema de controle PLC

Técnico especificaçãons

1) 5 toneladas Desbobinador hidráulico: um conjunto

Encolhimento e parada do furo interno da bobina de aço com controle automático

Máx.largura de alimentação: 1250mm, faixa de ID da bobina 508mm±30mm

Capacidade: 5 toneladas

R%G3HYB7(2H%INP8E

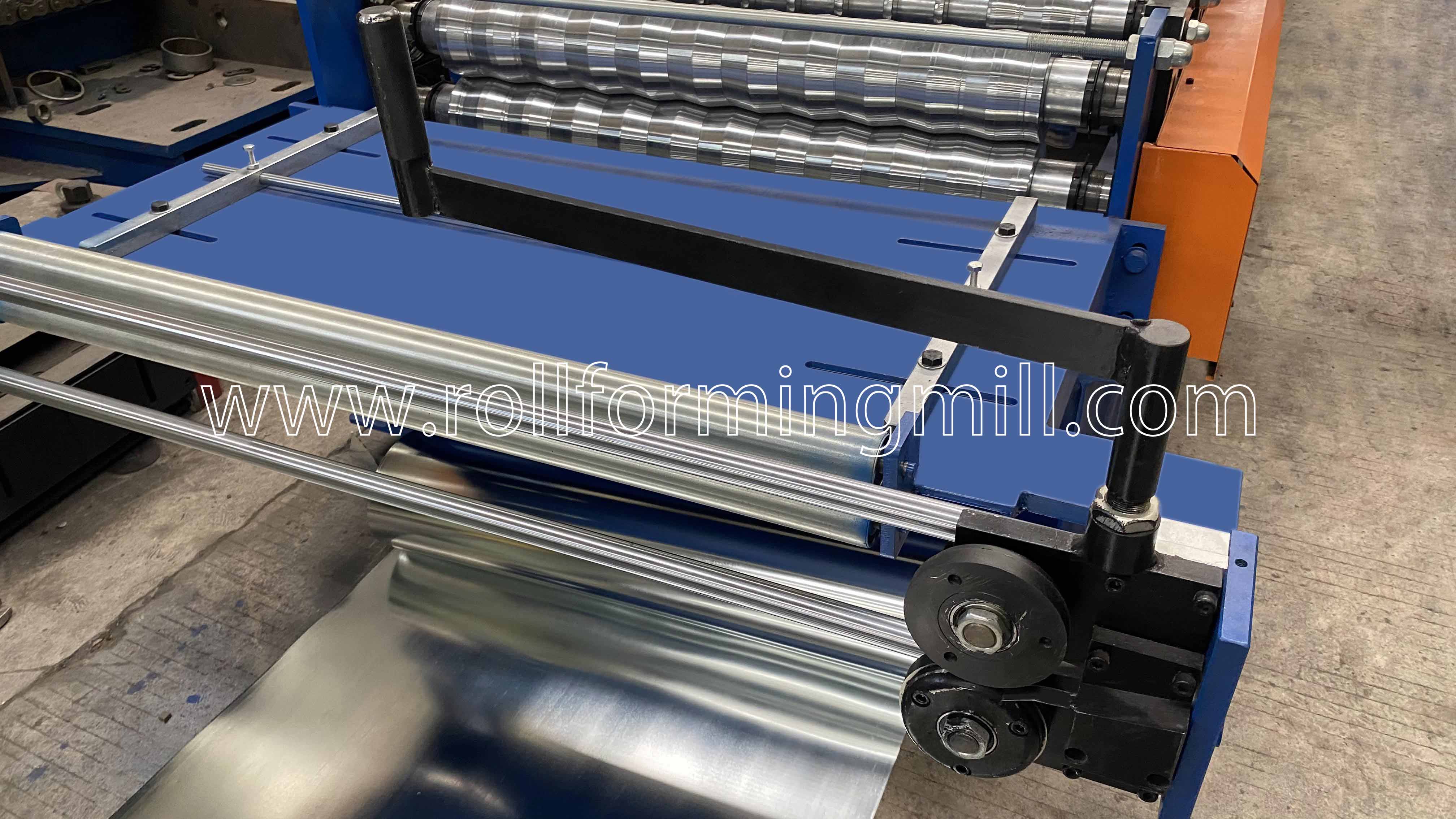

2) Dispositivo guia de alimentação

A posição de orientação pode ser ajustada manualmente para alimentação adequada do material.

2023_05_17_16_42_IMG_2057

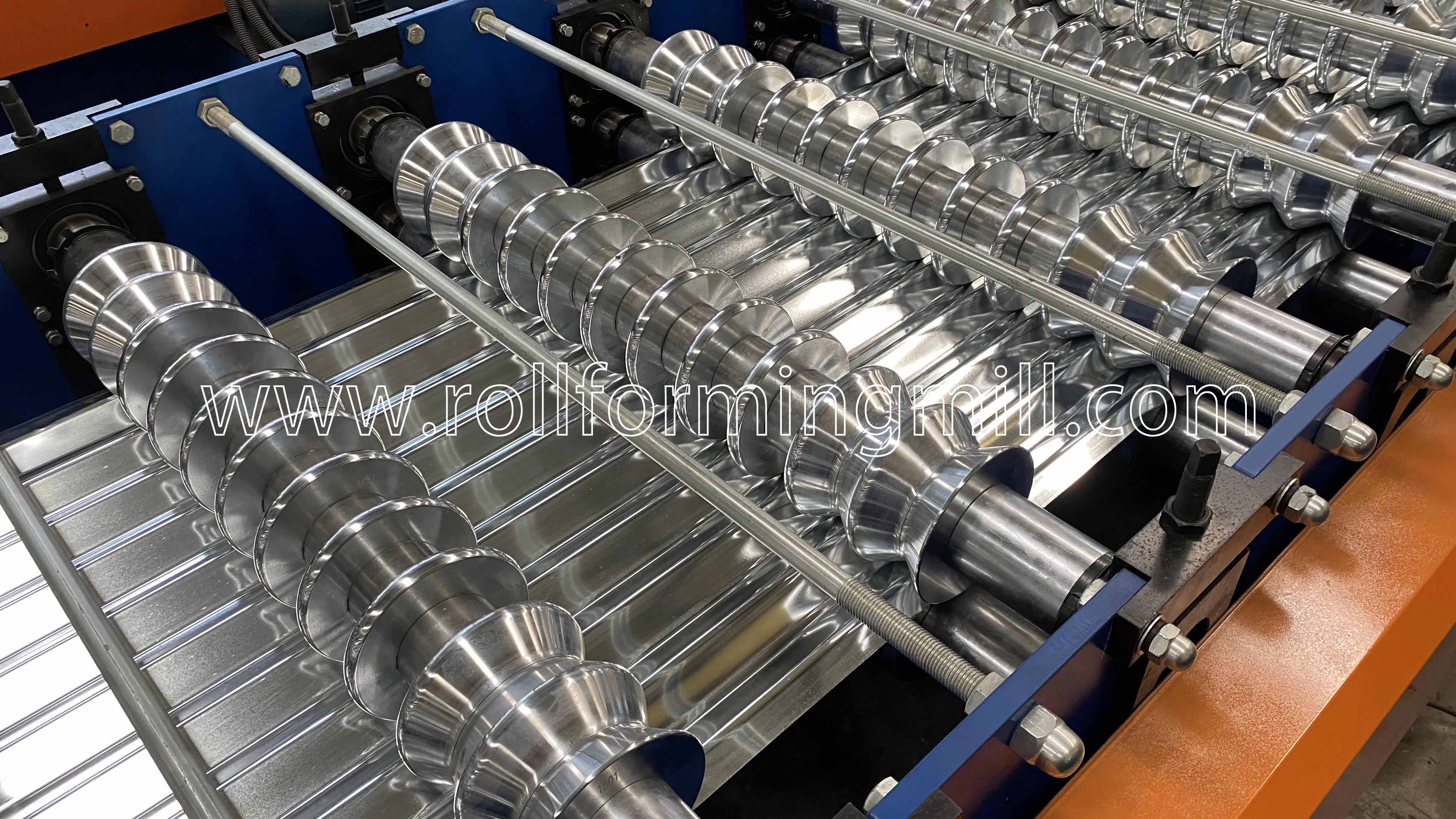

4) Máquina Principal

Rolos fabricados em 45# usinados com precisão, revestidos com cromo duro;com espessura de 0,5mm, superfície com tratamento espelhado (para maior vida útil e antiferrugem);

Eixos fabricados em aço 45#,Têmpera e revenido, cromo duro

Estrutura corporal feita de 450#H digite aço por soldagem

2023_05_17_16_43_IMG_2069

4) Dispositivo de pós-corte hidráulico

Fabricado em aço de molde de alta qualidade Cr12MoV,com tratamento térmico,HRC58-62

Estrutura do cortador feita de chapa de aço de 18 mm de alta qualidade por soldagem

Motor hidráulico:3KW, Faixa de pressão hidráulica: 0-16Mpa

2023_05_17_16_45_IMG_2080

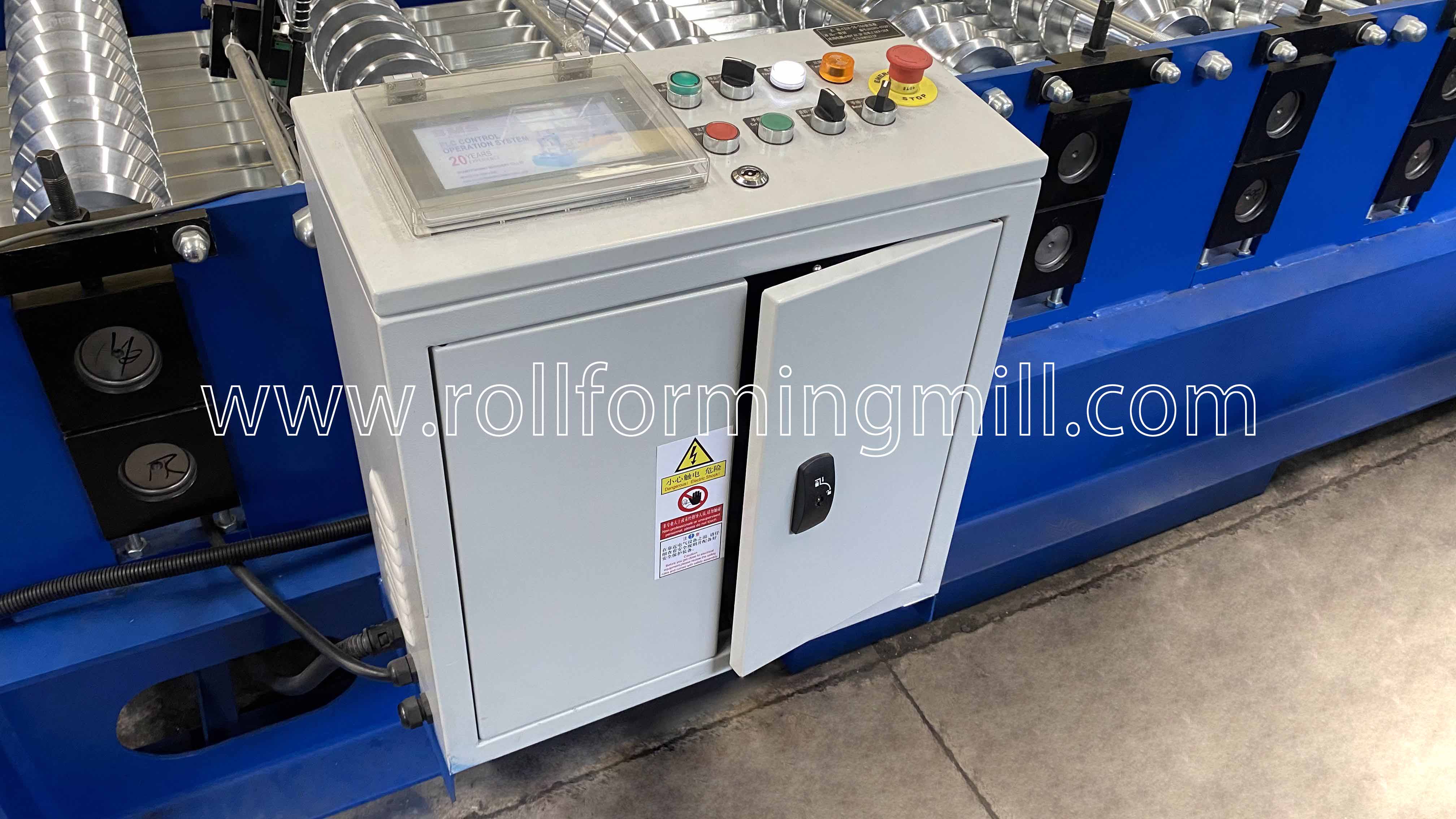

5) Sistema de controle CLP

Controle a quantidade e o comprimento de corte automaticamente.

Insira os dados de produção (lote de produção, unidades, comprimento, etc.) na tela de toque.
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.

2023_05_17_16_41_IMG_2048

6) Rack de saída: Três unidades

20200316171137_19269

7) Exposição de produtos

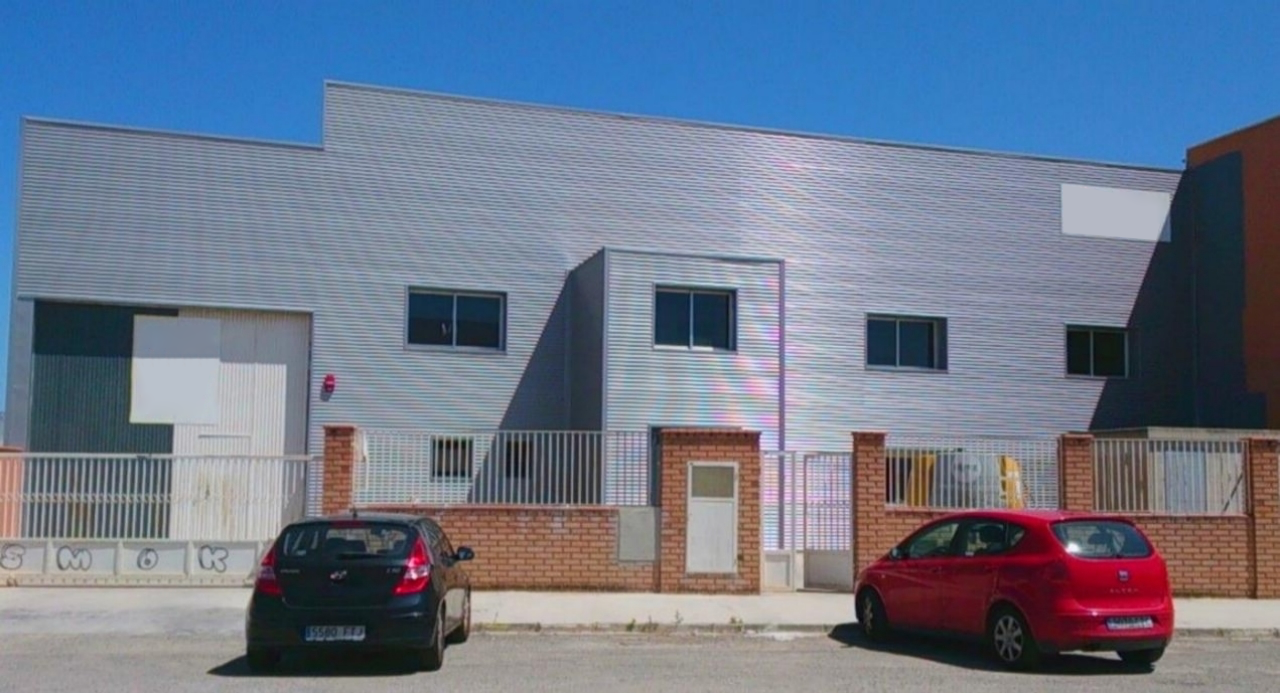

Caso de aplicação

00796bd2fbbe95484407171fb0d474b1

Embalagem e envio

Método de embalagem:O corpo principal da máquina está nu e coberto por filme plástico (para proteger contra poeira e corrosão),carregado em contêiner e fixado firmemente em contêiner adequado por corda de aço e trava, adequado para transporte de longa distância.

20190812102601_56964

Serviço pós-venda

1. O a garantia é 24 meses depois que o cliente recebe a máquina.
Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente.
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas.
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes com custo extra.
