Rolo de telhado de metal sem parafusos formando máquina Galvalume

Vendas quentes no Japão, Índia, Tailândia, Filipinas, Vietnã, etc.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
YX77-465
Marca do Produto:
BMS

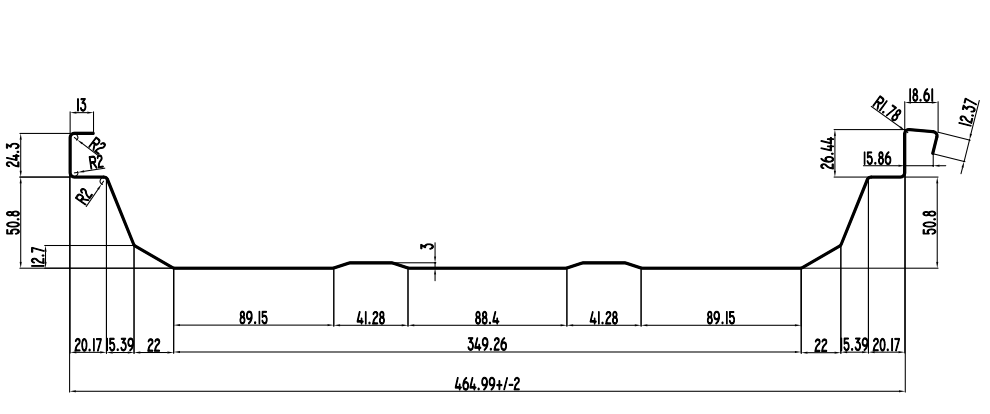

Perfil

%RSQ3EVM97W1HWTAVLRK0V

Descrição do produto

Material	Material aplicável	Galvalume
	Espessura do material	0,5-0,7mm
	Com força de rendimento	550Mpa
Bobina	Largura de alimentação	650mm
	Faixa de ID da bobina	508mm±30mm
	Capacidade	Máx.3 toneladas.
Máquina	Estrutura de base	Aço tipo H400 por soldagem.
	Espessura da parede lateral	Q235 t18mm
	Material do rolo	Aço 45#, revestido com cromo duro
	Estação de rolos	18 etapas para formar
	Diâmetro do eixo	ф75mm, processamento de alta frequência
Cortador	Dureza	Tratamento térmico ao grau HRC58-62
Cortador	Tolerância de corte	≤±1 mm
Poder	Maneira de dirigir	Transmissão de engrenagem/roda dentada
	Motor principal	7,5KW, controle de velocidade de frequência
	Motor de bomba para cortador	4KW
Sistema de controle CLP	Inversor	Schneider Electric/DELTA (marca de Taiwan)
	Tela sensível ao toque	WEINVIEW (marca de Taiwan)
	Codificador	KOYO (marca do Japão) ou OMRON (marca do Japão)
	Controle de voltagem	24V

Características

1. O equipamento é leve e ágil, adequado para trabalhos com telhados muito longos, formas complexas ou ambos, a BMS Rollforming no local reduz os riscos no transporte e manuseio de painéis muito longos, elimina juntas de degrau e de expansão e permite precisão correspondência de produção com cronogramas de instalação.

2. O perfil de costura permanente produzido usa costura laminada completa de 360° para garantir estanqueidade às intempéries;Combine com o suporte deslizante, para que todo o sistema da cobertura tenha uma função de compensação perfeita para expansão térmica e contração a frio;

3. Vendas quentes no Japão, Índia, Tailândia, Filipinas, Vietnã.etc.

Fluxo de trabalho

Desbobinador hidráulico 3T → Dispositivo de pré-cortador manual → Dispositivo de guia de alimentação → Sistema de formação de rolo → Dispositivo de corte de poste hidráulico → Rack de saída

056T6YSR%8K1K)FZVY

Técnico especificaçãons

1) 3T Desbobinador hidráulico: um conjunto

Encolhimento e parada internos do furo da bobina de aço do controle hidráulico

Potência de alimentação automática e dispositivo de parada automática

Largura máxima de alimentação: 650mm

Motor da bomba de óleo:2,2 kW

Capacidade:Máx.3 toneladas

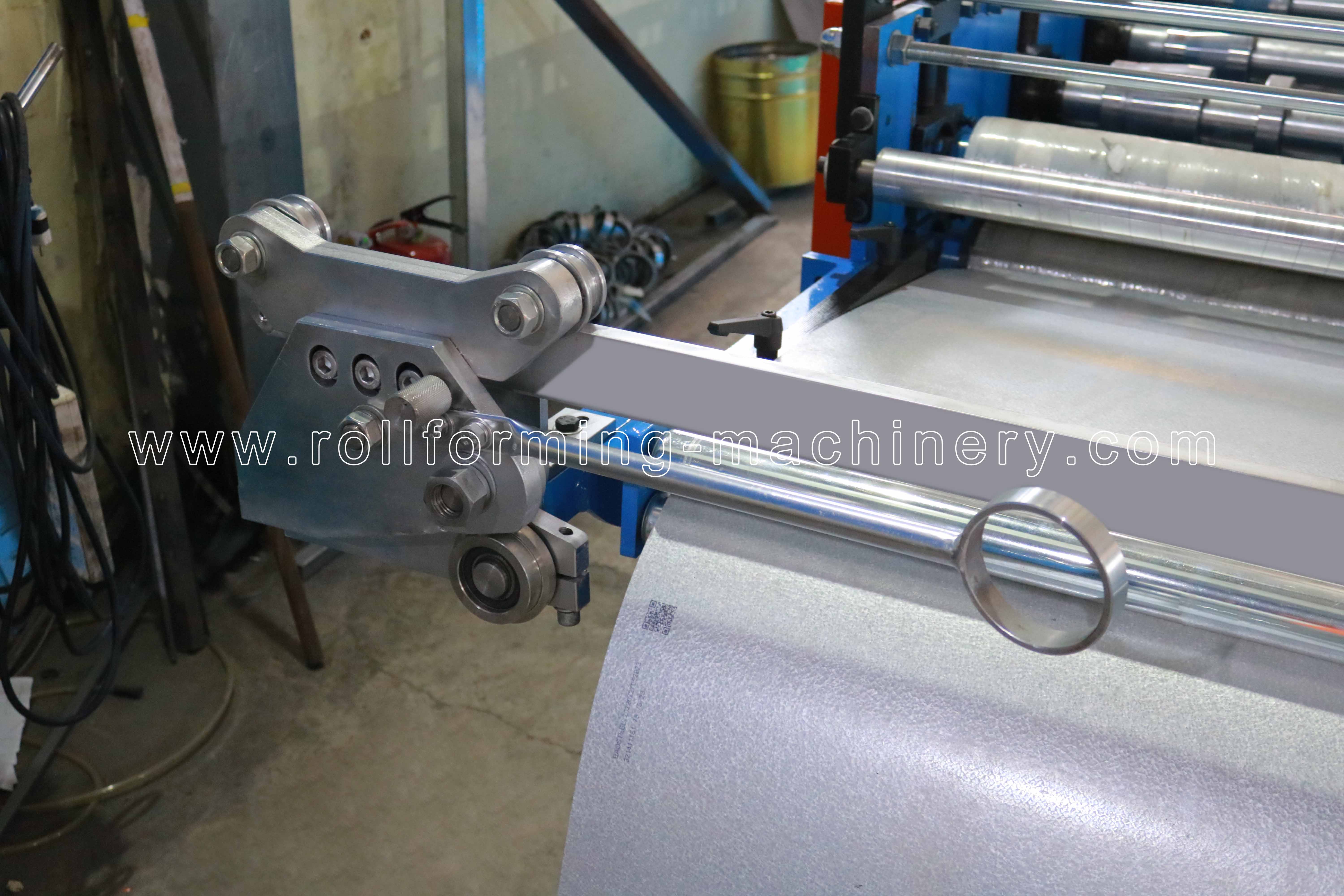

2) Pré-cortador

Marca: BMS Original: China

Com guia de material de alimentação, evite desperdício de material

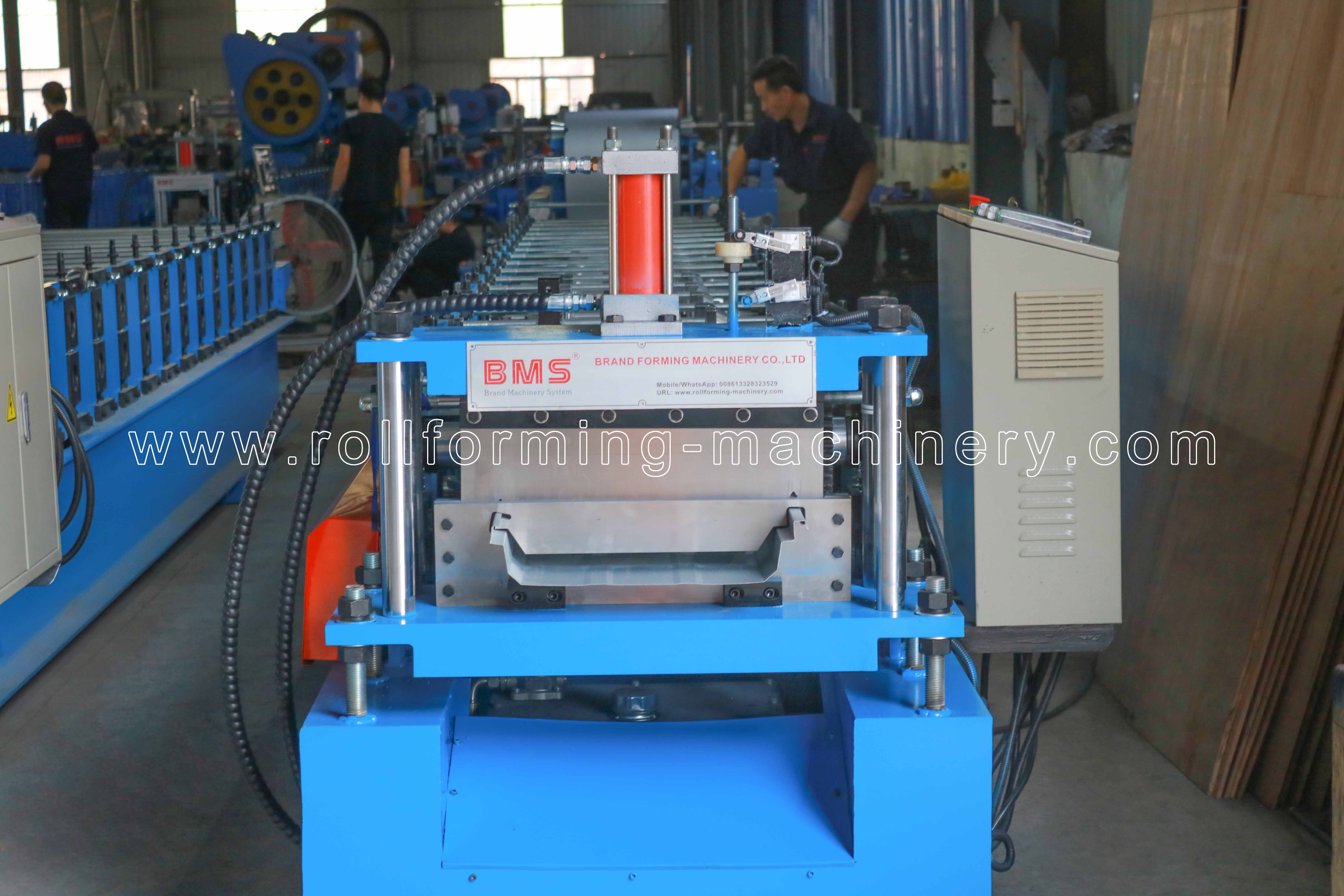

3) Máquina Principal

Rolos fabricados em alta qualidade aço 45#, Tornos CNC, Tratamento Térmico.

com tratamento preto ou revestimento de cromo duro para opções.

Estrutura corporal feita de 400#H digite aço por soldagem

Velocidade de formação real: 20m/min

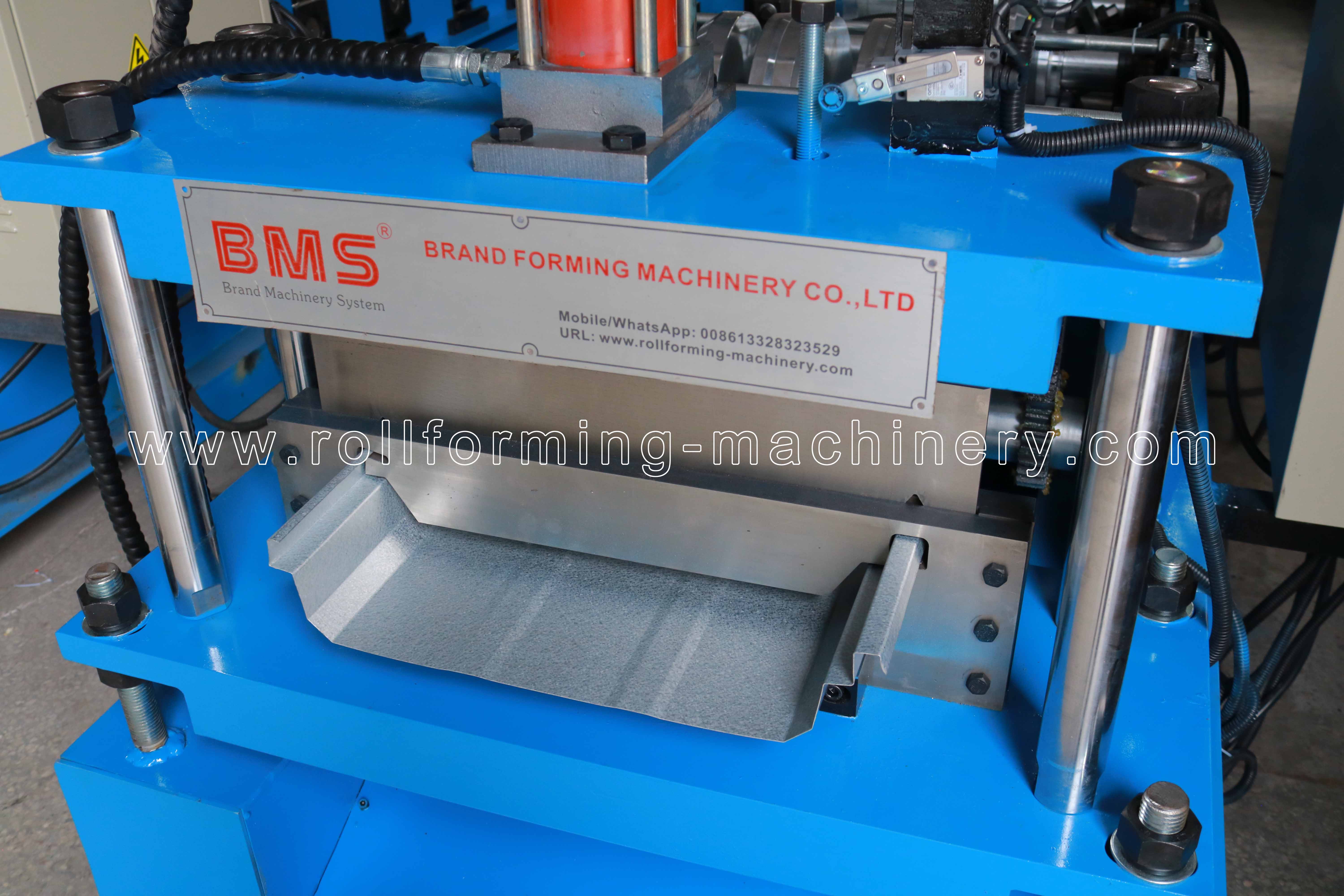

4) Hidráulico Pós-cortador

Pós para cortar, parar para cortar, tipo de lâmina de corte de duas peças
Motor hidráulico:4KW;Pressão de corte:0-16Mpa
Material da ferramenta de corte:Cr12MoV (= aço SKD11),Tratamento térmico para HRC58-62

Com pelo menos um milhão de vezes de corte na vida
A potência de corte é fornecida pela estação hidráulica do motor principal

5) Sistema de controle CLP

Controle a quantidade e o comprimento de corte automaticamente.

Insira os dados de produção (lote de produção, unidades, comprimento, etc.) na tela de toque.
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.

6) Rack de saída:Três unidades

20200316171137_19269

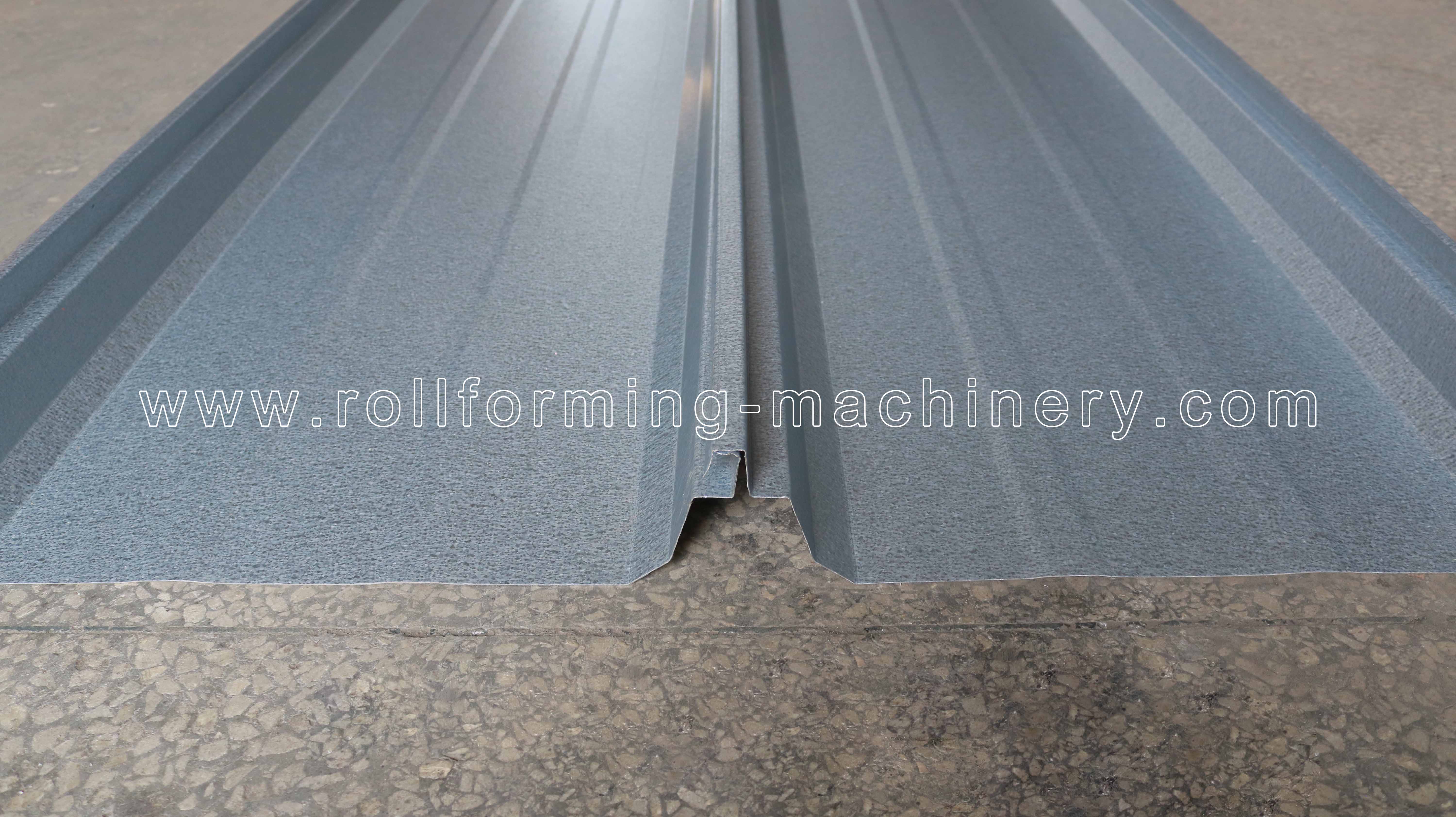

7) Exposição de produtos

Caso de aplicação

53B23AC7-C62B-DB40-906E-60AC7F788F55

91C0FE35-8250-2676-0ED8-1D3CD22F0A15

Embalagem e envio

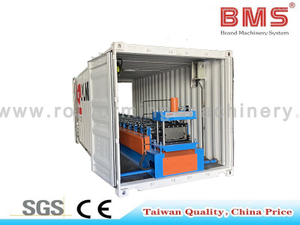

Método de embalagem:O corpo principal da máquina está nu e coberto por filme plástico (para proteger contra poeira e corrosão),carregado em contêiner e fixado firmemente em contêiner adequado por corda de aço e trava, adequado para transporte de longa distância.

20190812102601_56964

Serviço pós-venda

1. O a garantia é 24 meses depois que o cliente recebe a máquina.
Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente.
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas.
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes com custo extra.
