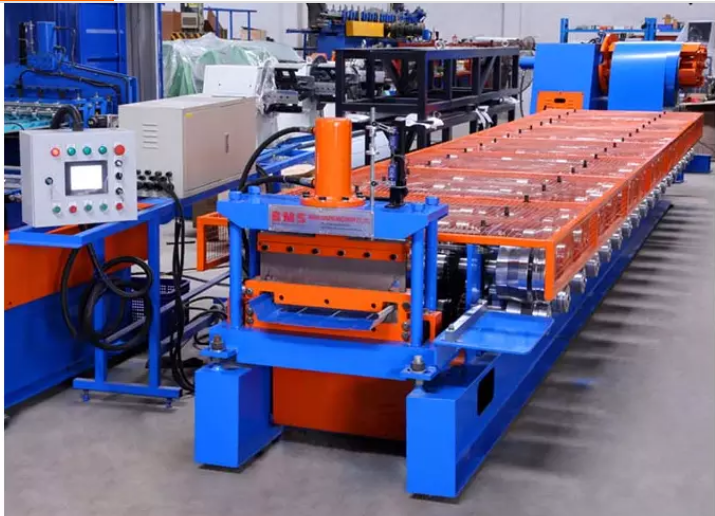

Máquina formadora de costura vertical de alta precisão YX65-300 / 400/500

EU.Perfil de costura em pé YX65-300.500 Rolo Frio Formando Máquina

A máquina de rolamento YX65-400 (ajustável) pode formar 3 folhas de tipo (largura eficaz 300mm, 400mm, 500mm)

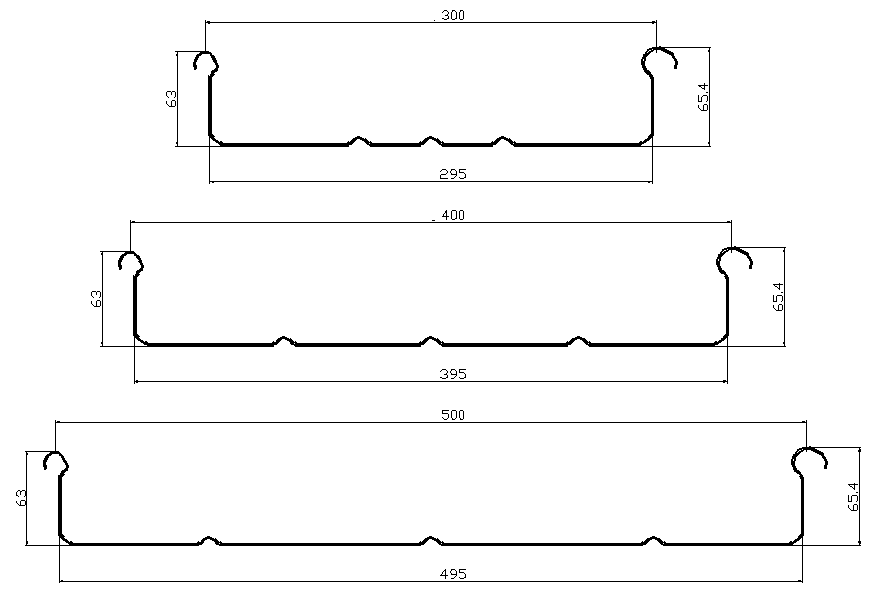

Perfil:

Cone:

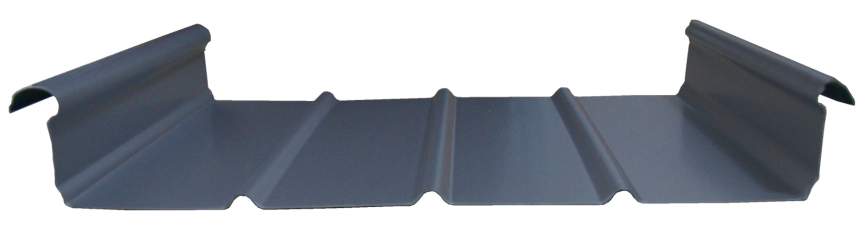

Painel de amostra:

----como referência

Material:Alumínio: 0,7-1,2 mm; Aço: 0.5-0,8mm.

Largura eficaz: 300/400 / 500mm

Largura de Feeing: cerca de 472/575/675 / mm

Tensão material:G300MPA.

Componentes da máquina

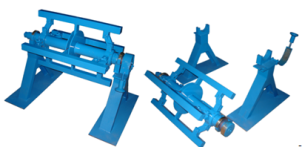

1. Decoiler 1.Manual: uma unidade 3 tonelada

2. Formação da máquina: um conjunto

Condução do motor, corrente / transmissão da roda dentada; cerca de 14step para formar;

Os rolos fabricados a partir de alta qualidade 40CR, polido fino, tratamento térmico, revestido pelo cromo duro.

Diâmetro de eixos: ф75mm, precisão usinada

Motor principal: 5.5KW, controle de velocidade de frequência

Velocidade de formação: APROX,22M / min (não incluindo corte)

Com o dispositivo de guia de alimentação pneumática: compressor de ar uma unidade, cilindro e componentes de controle pneumático

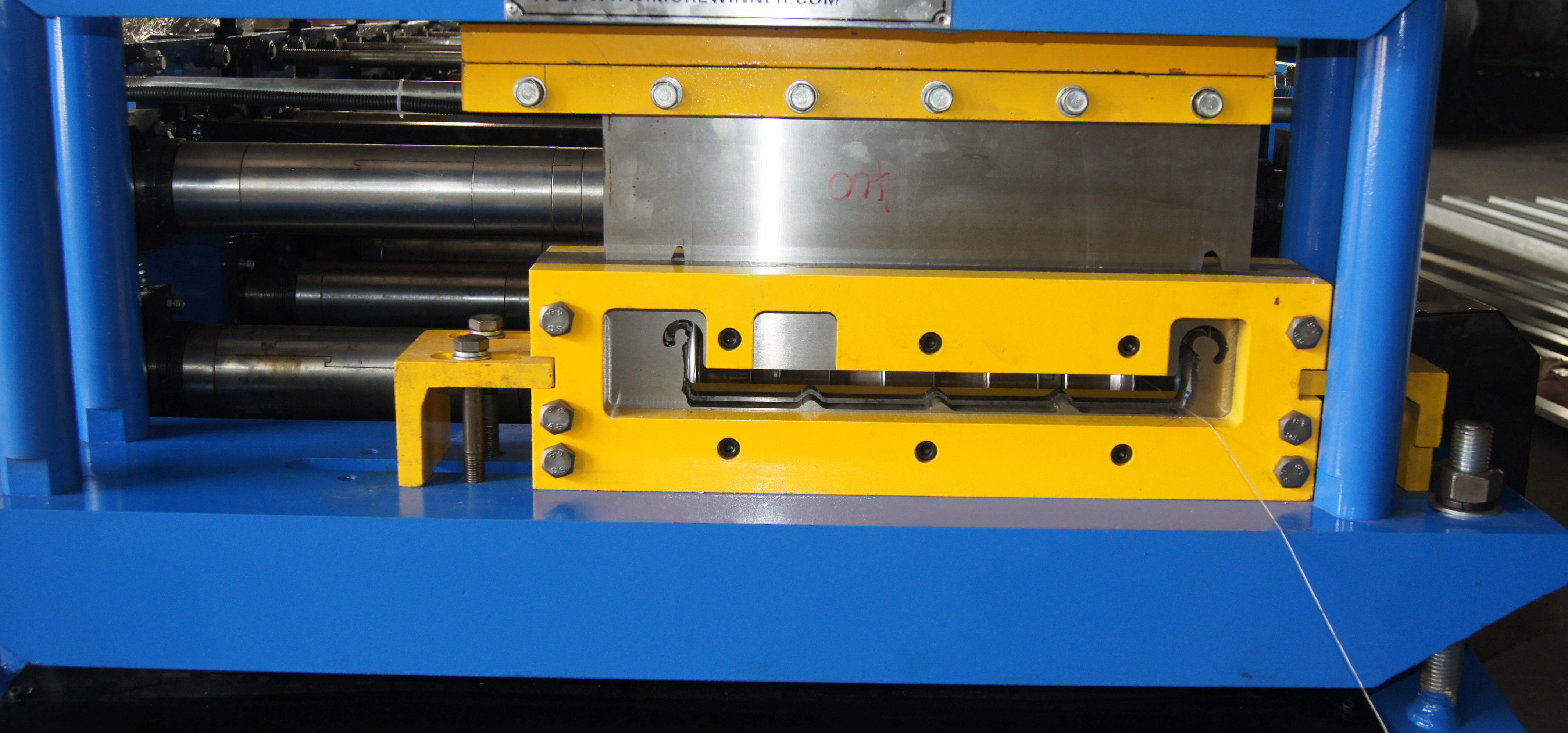

3. Dispositivo de corte hidráulico: um conjunto

Pare para cortar, postar para cortar, apagando para cortar

Motor de bomba: 4.0kw; Pressão de corte: max.12mpa

Material de ferramenta de corte: CR12, tratamento térmico HRC58-62,

2 pares de ferramenta de corte

----como referência

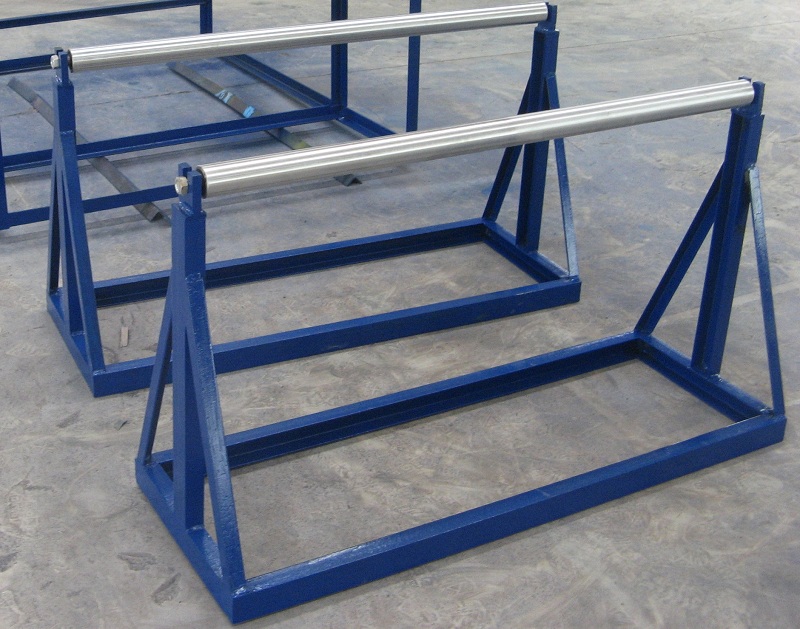

4. Rack de produtoUn-powered, 4 unidades

----como referência

5. Sistema de controle PLC: um conjunto

Controle a quantidade e o comprimento de corte automaticamente

Combinado com: plc,Inversor,Tela sensível ao toque,Codificador, etc.

Tolerância cortada a comprimento≤ ± 2,0 mm

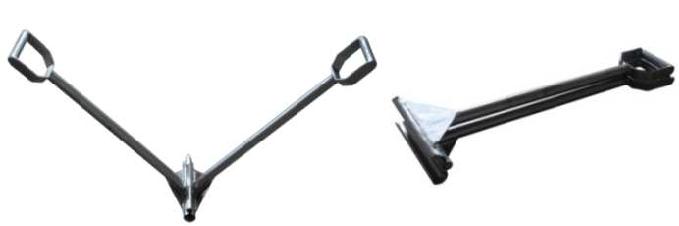

6. Pincers manuais de bloqueio de bordaDuas unidades (com custo extra US80.00 / unidade)

----como referência

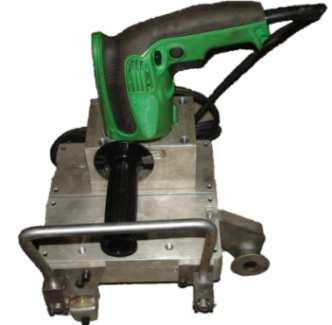

7.Máquina de costura elétricaUmUnidade (com custo extra USD1500.00 / unidade)

----como referência

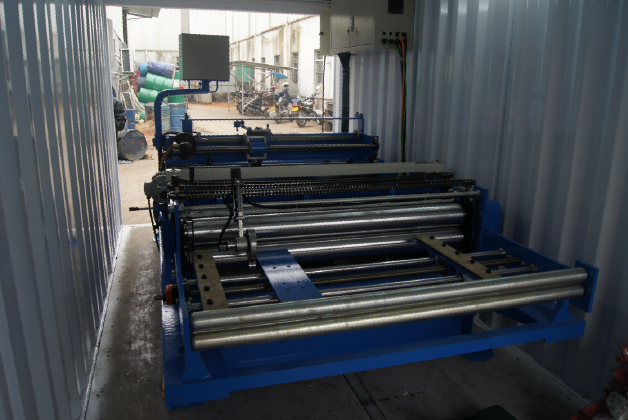

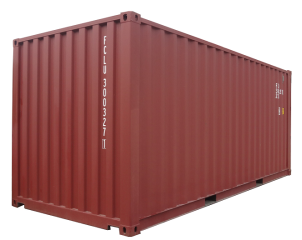

Com um recipiente de segunda mão 20'GP:

Reconstruir pelo vendedor Certifique-se de que o contêiner reconstruído seja de fixação e eletricidade segura

II Cotação de máquina curvada a frio para perfil YX65-300.400.500 e cone

--como referência

Especificação da máquina de curva: Condução de engrenagem

Rolos fabricados a partir de alta qualidade 40CR, tornos CNC, dura cromo revestidos

Diâmetro de eixos: ф75mm, precisão usinada

Motor principal: 4 kW,

Motor do servidor (marca elétrica Schneider): 2kw,

Velocidade de formação: aprox. 12m / min

O sistema de controle PLC:

Controle a quantidade e o comprimento de corte automaticamente

Combinado com: plc,Inversor,Tela sensível ao toque,Codificador, etc.

Pode curvar arco positivo e perfil de arco negativo;

Folha em linha reta pode ser curvada ao mesmo tempo, a folha de cônicas pode ser curvada em duas vezes.

Configuração Ao mesmo tempo, a máquina pode curvar 20 diferentes arco curvando positivo e negativo com raio diferente.

(Para uma curva de uma vez, o raio mínimo curvo é convexo curvo 6 metros; Côncavo curvo 11 metros).

Por exemplo, o alumínio acima da espessura de 1,0 mm, e o material é macio,Após duas ou três curvas, o raio mínimo do arco convexo pode chegar a 2 metros abaixo.

Adicionar recipiente: 1,8m × 1.8m × 2,1m

---como referência

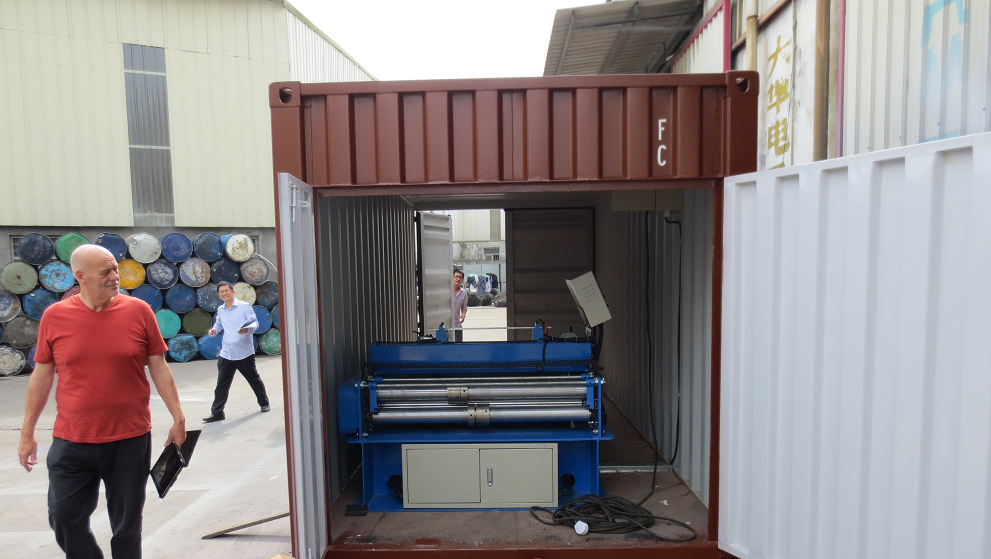

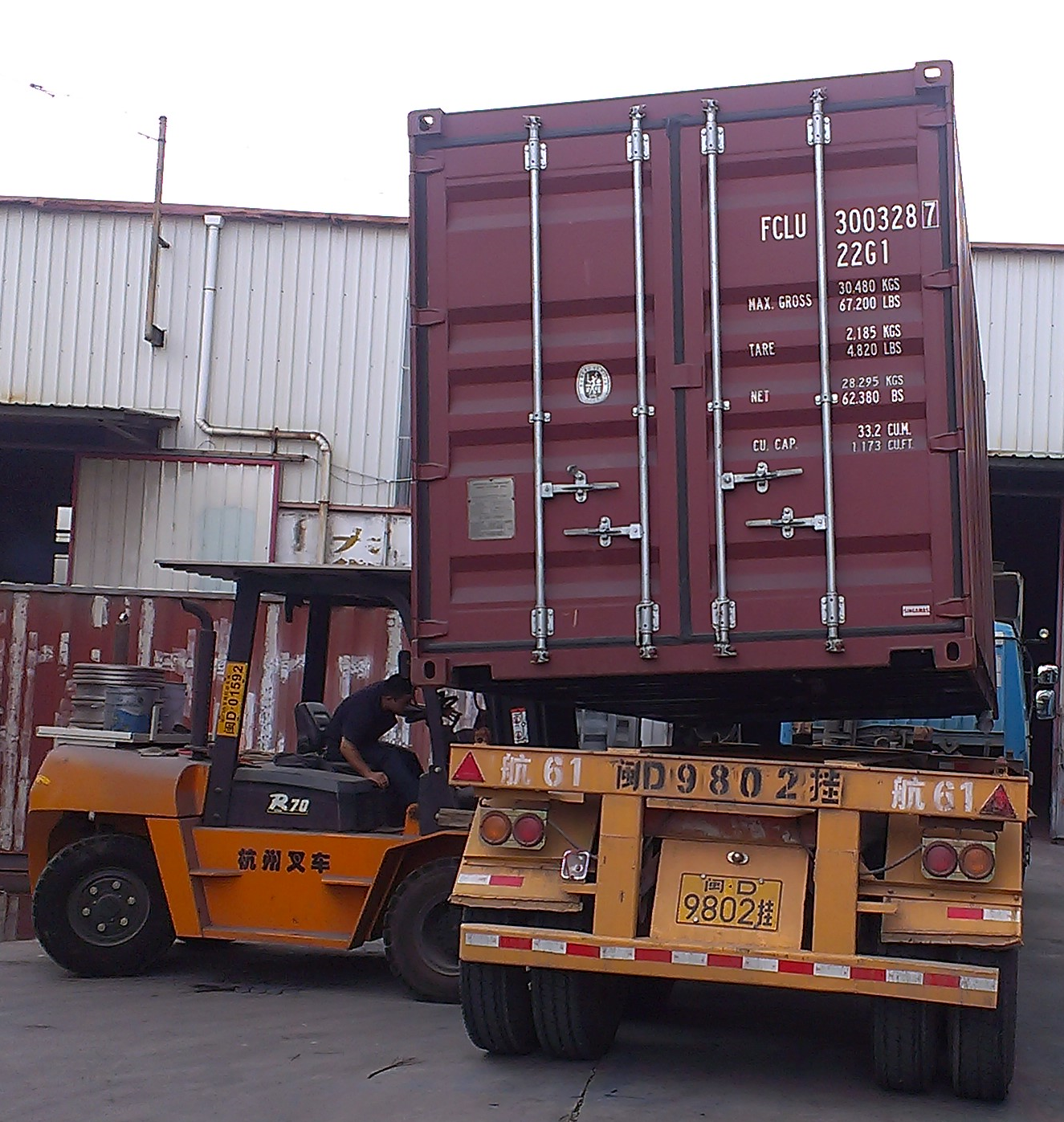

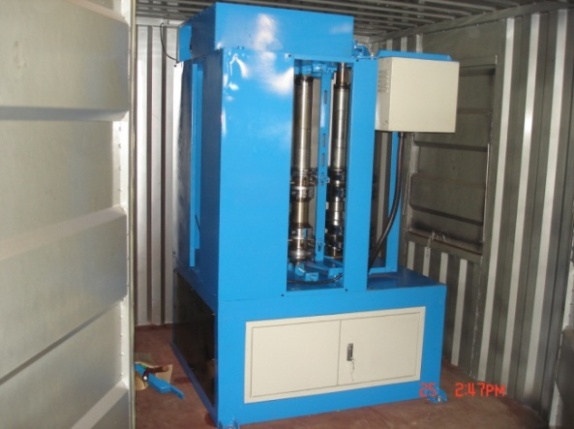

(Carregando a foto do recipiente para exportação)

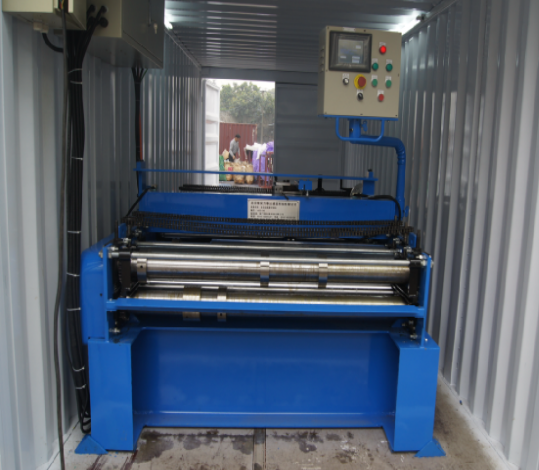

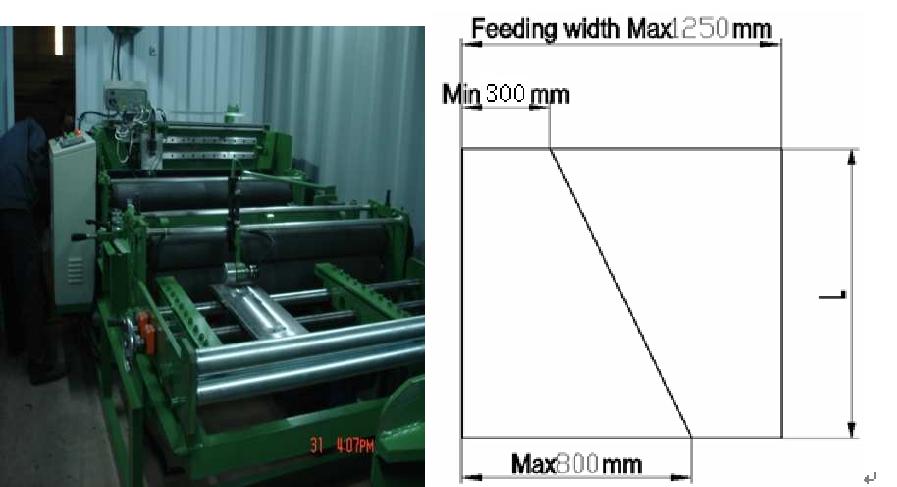

III Rolo simples formando mahcine para cortar

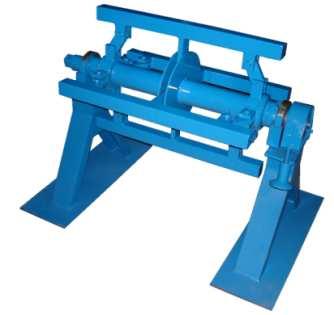

1.Manual de-coileruma unidade

--como referência

2, parâmetro técnico:

A máquina é usada para fazer cortes de ângulo da espessura da bobina: 0,7 mm - 1.2mm, alumínio,

0.5mm-0.8mm, tensão de material de aço: Largura de bobina de corte G300MPA: Max.800mm Largura de bobina de corte: Min.300mm Velocidade de corte: aprox13m / min

Motor principal = 2.2KW × 2units

Combinado com: plc,Inversor,Tela sensível ao toque,Codificador, etc.

Com um recipiente de segunda mão 20'GP:

Reconstruir pelo vendedor Certifique-se de que o contêiner reconstruído seja de fixação e eletricidade segura
