Máquina formadora de rolos de estrutura de porta de metal de fácil operação com todos os punções

Especificação de

RolarFormação de máquina paraDoor.FRame

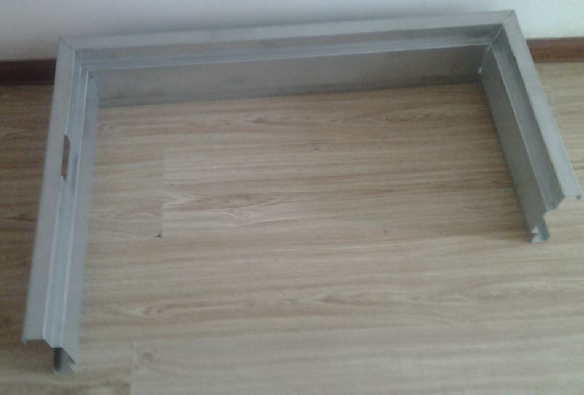

Ⅰ Desenho de Profile.

Ⅱ. Material:

Espessura do material: 1-1.2mm

Material aplicável: CRC, aço galvanizado (com força de rendimento 235-350MPA)

Ⅲ.Machine componentes.

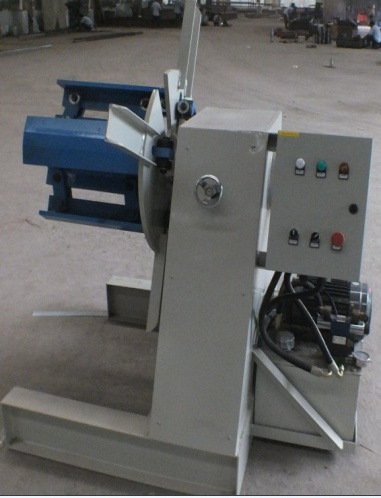

1) Decoiler hidráulico:um conjunto 5ton.

2) moinho de laminação a frio:

a) Com o dispositivo de guia de material de alimentação

b) Seis cilindros que perfuram o dispositivo do furo:

Moldes de perfuração: cerca de 9sets

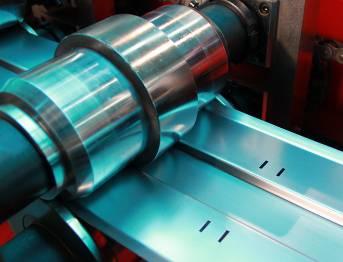

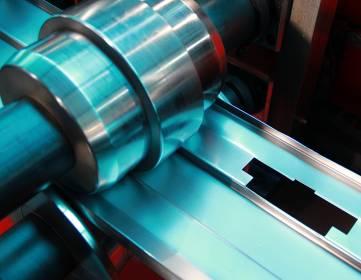

c) rolo principal formando moinho

Com guia de alimentação, quadro de corpo feito deHDigite aço por soldagem;

Condução do motor, transmissão da roda dentada da corrente,

cerca de 20 passos para formar

Rolos fabricados de45 # aço., precisão usinada, cromado duro revestido na superfície;

Eixos fabricados a partir de 45 #, principal diâmetro de eixos =ф75mm., precisão usinada

Formando velocidade aprox .12m / min (não calculando o tempo de punção e corte)

d) corpo da máquina comum para ação

Motor principal =.11kw com servo motor

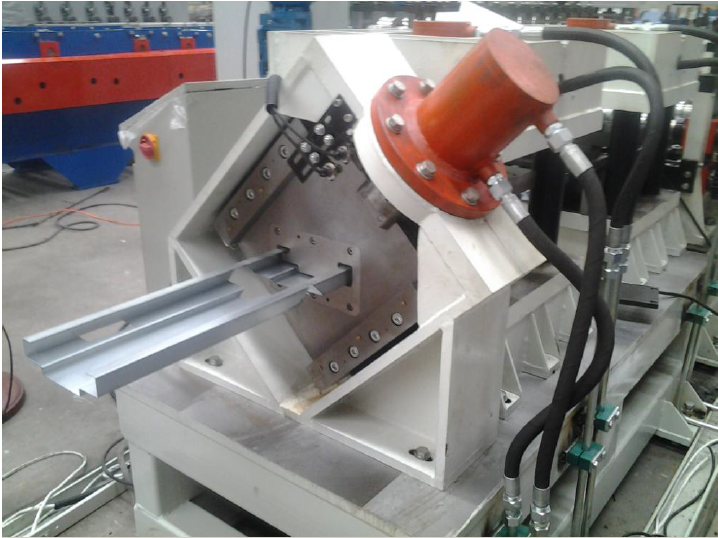

3) Dispositivo de corte hidráulico:

Três cilindros pós-corte, param para cortar,

Motor hidráulico:18.5kw., Faixa de pressão hidráulica: 16MPA

Material de ferramenta de corte: CR12MOV, tratamento térmico

Cerca de seis pares de moldes de corte

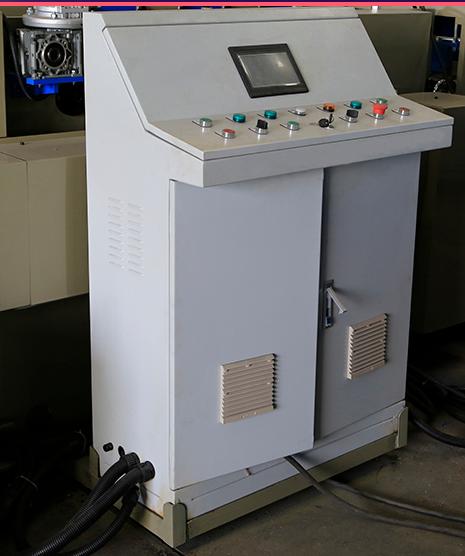

4) sistema de controle PLC

Controle a quantidade, o comprimento de corte automaticamente

Combinado com: PLC, inversor, tela sensível ao toque (língua inglesa e chinesa), codificador, etc

Tolerância cortada a comprimento≤ ± 1mm

Tensão de controle 24v.

5) Rack de saída:

Un-alimentado, uma unidade, 6m comprimento

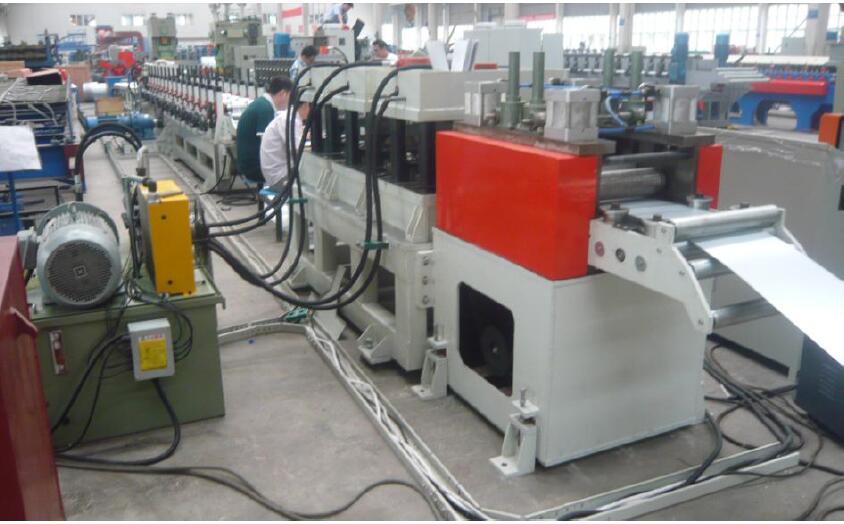

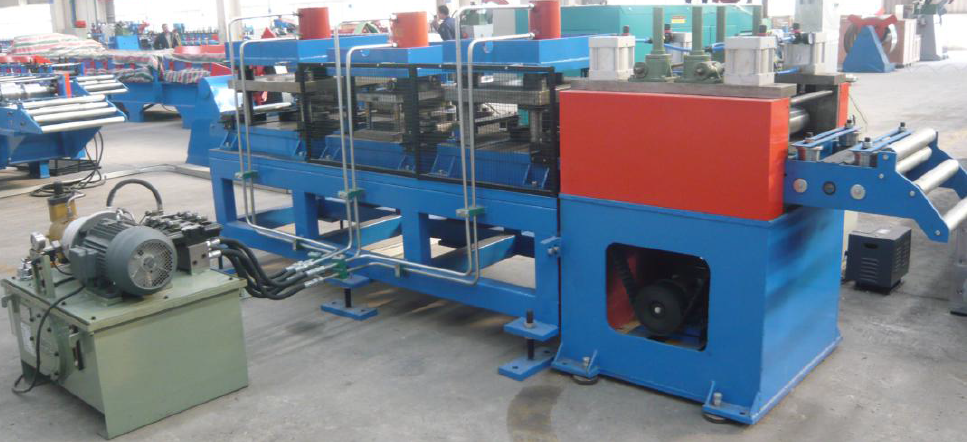

Ⅳ. Imagens de máquina (apenas para referência)

As especificações e fotos acima são apenas para referência, a precisas, talvez ligeiramente diferente e precise se referir à máquina.
