Especificação de
Máquina de formação de rolagem da estrutura do painel solar

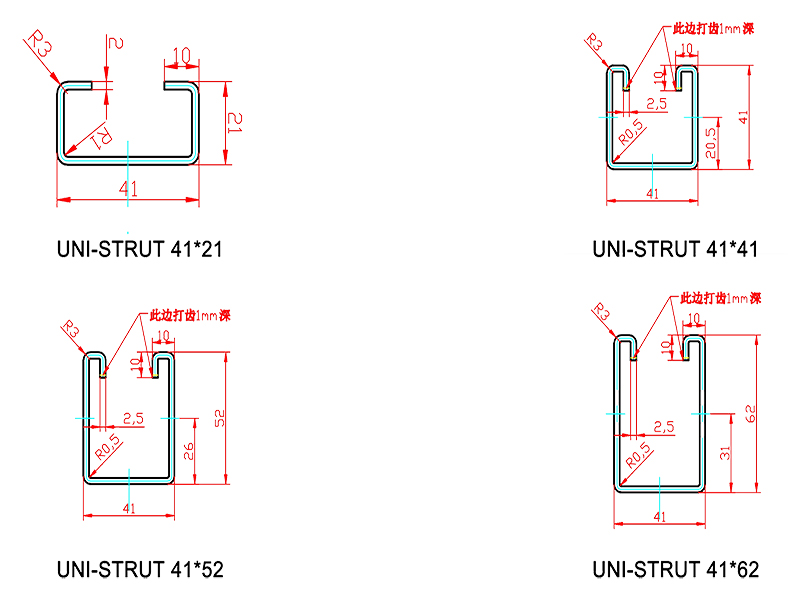

Ⅰ . Perfil
Lip: 6mm
Web: 41mm
High: 21/41mm
Alterar o tamanho dos rolos
Ⅱ. Material:
Efetivo W Idth: 41MM
Espessura do material: 1,2/1,9 mm
Aplicável M ATERIAL: Folha galvanizada (GI)
Com força de escoamento q 235mpa-345 mpa
Ⅲ . Máquina de fluxo Ork
DiscHoiler → Dispositivo de nivelamento → Máquina de perfuração → Roll Forming System →
Cutter pós -hidráulico → Rack de saída
4. Componentes da máquina

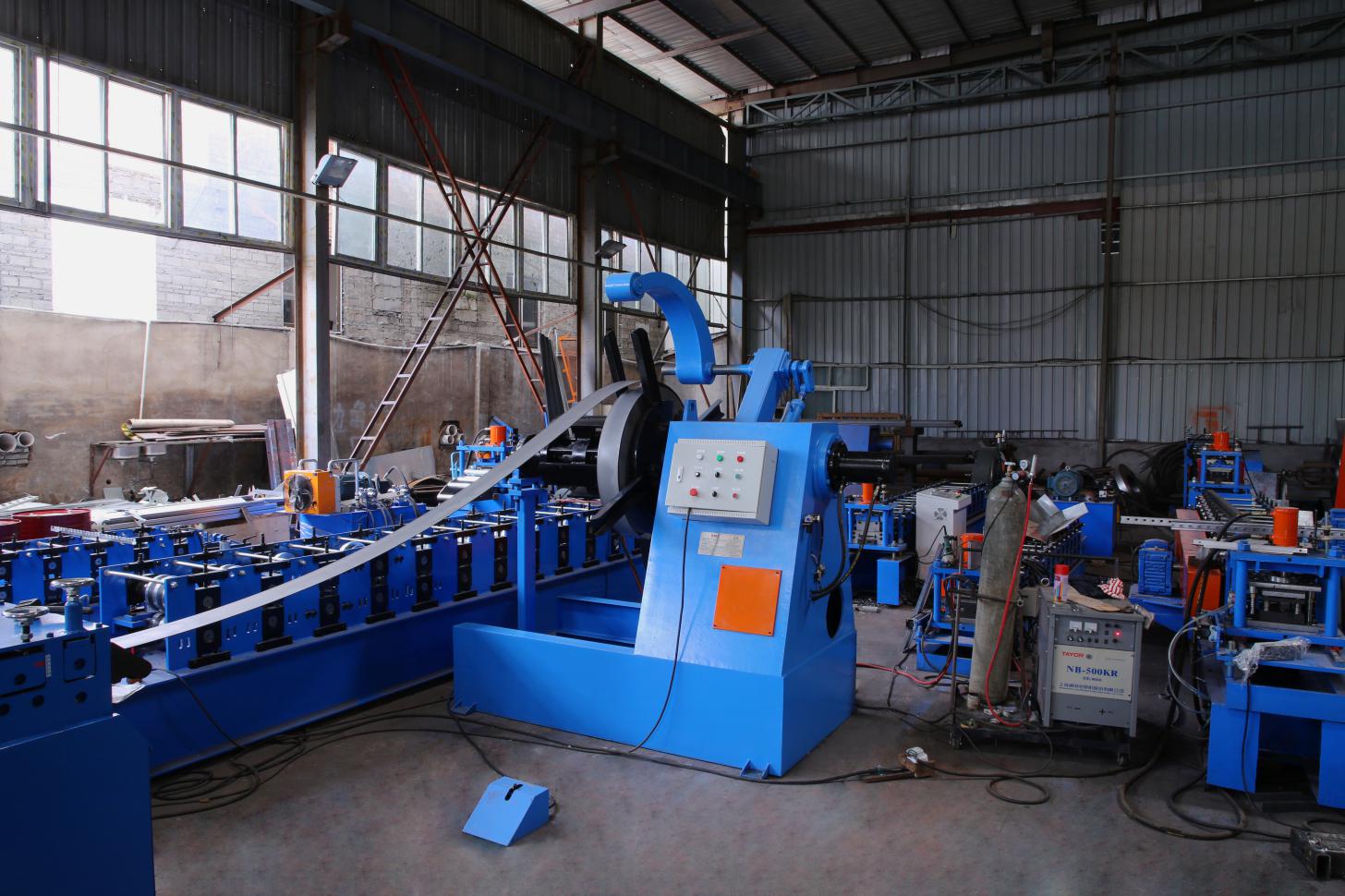

1) DiscHoiler hidráulico: um conjunto de 5 toneladas

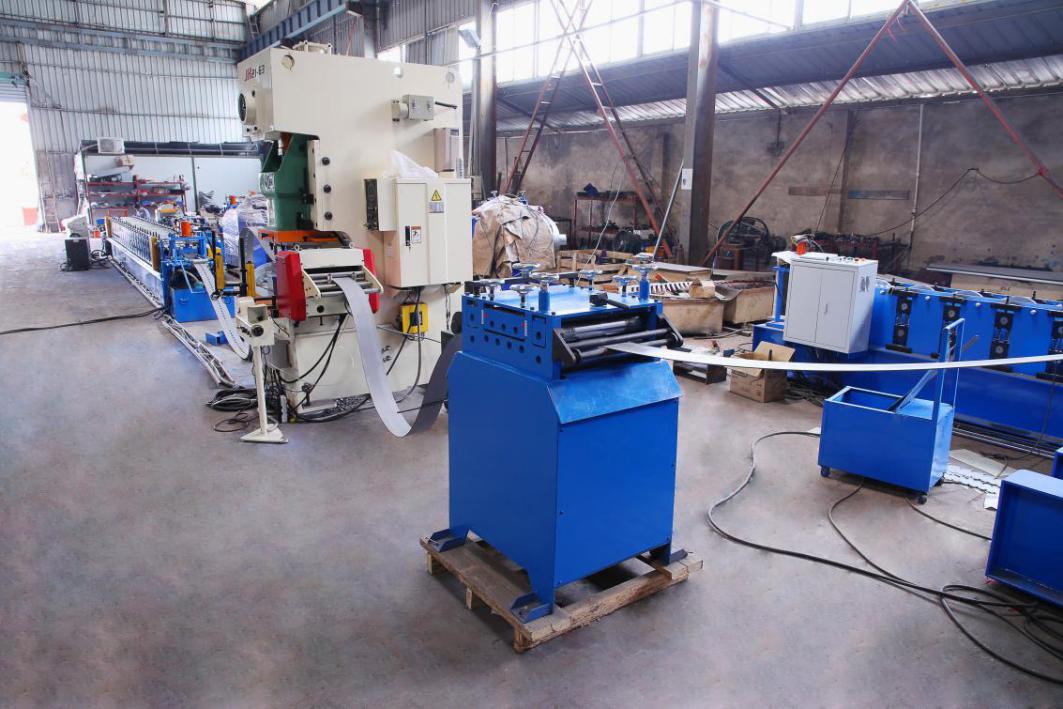

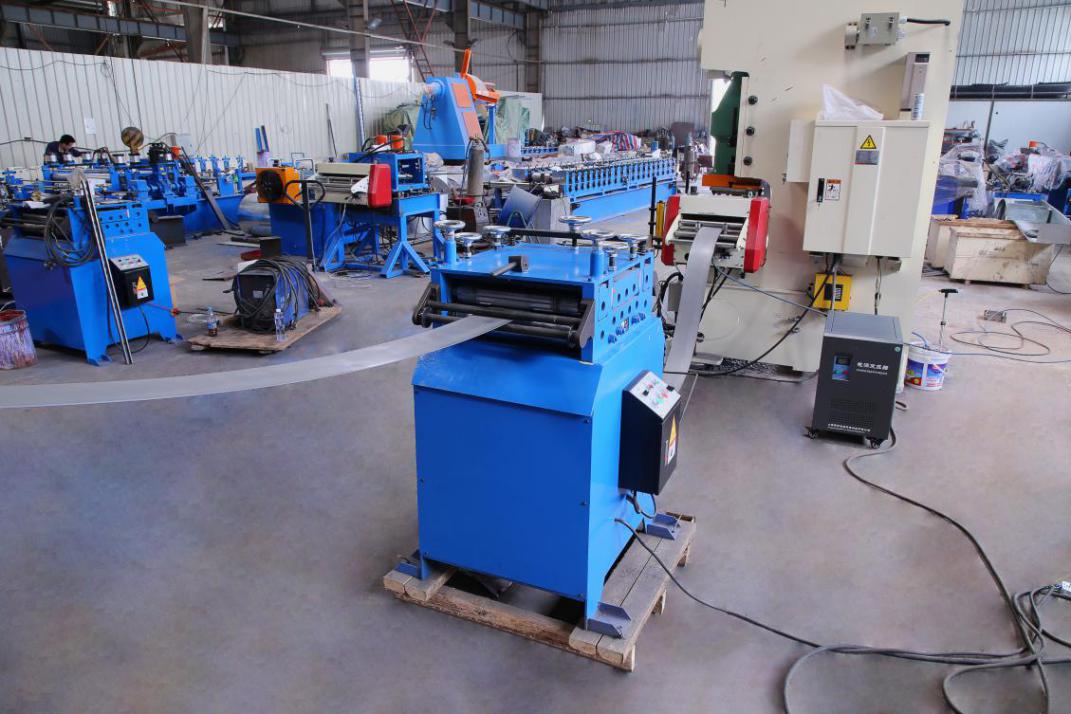

%1) Dispositivo de nivelamento
Até três, com quatro dispositivos de nivelamento totalmente sete rolos
Com o guia de material de alimentação, a estrutura do corpo feita de aço do tipo H450 por soldagem
Eixos fabricados a partir de 45# aço , temperamento e temperamento de tratamento térmico, revestimento cromo duro. Diâmetro = φ 90mm , precisão usinada
Energia motor: 3kW

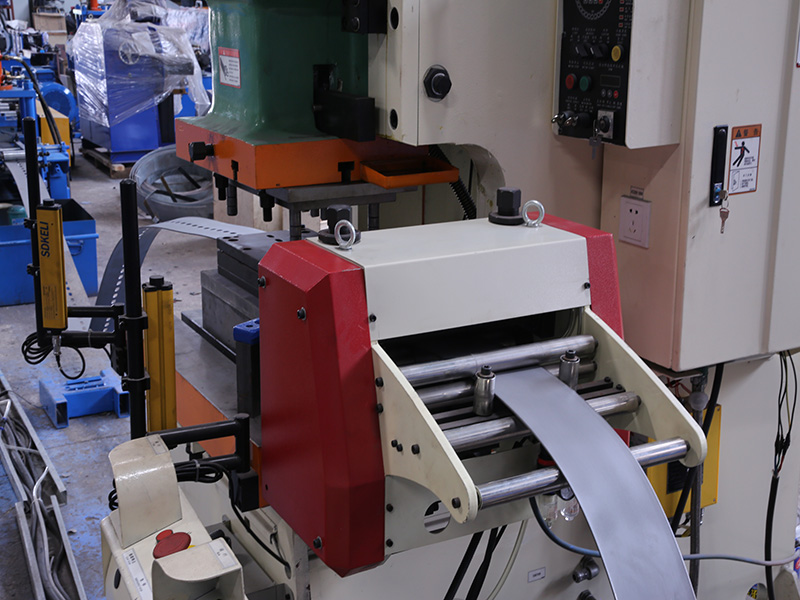

%1) Máquina de servir-drive e de perfuração

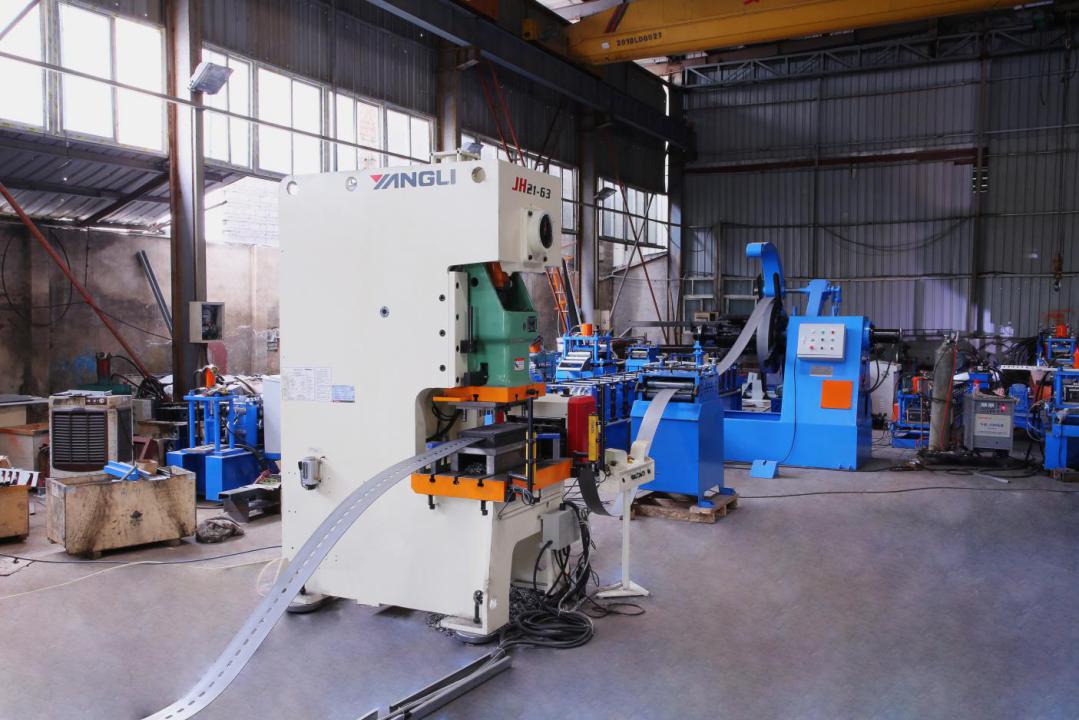

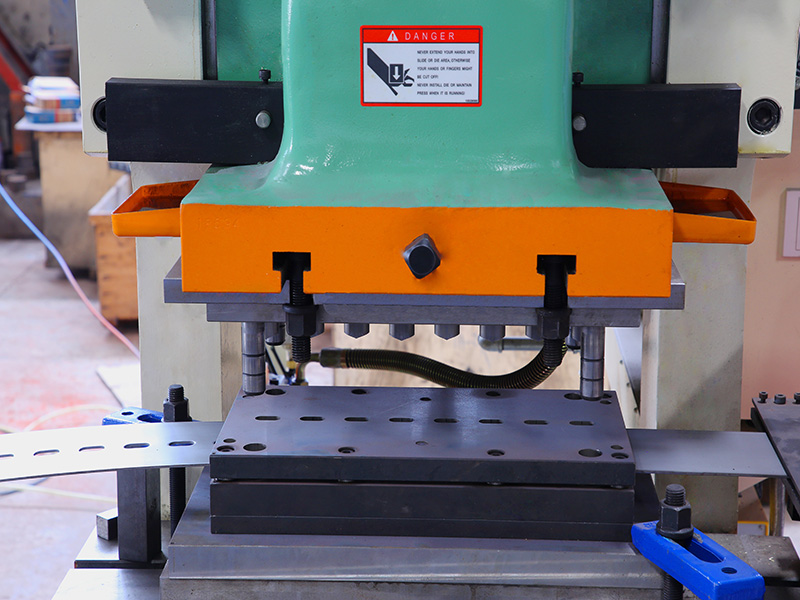

63 toneladas Máquina de perfuração de alta velocidade antes de rolar a formação, equipar com um conjunto de modelos de perfuração. Máquina de perfurar quatro lados com cobertura de segurança e um lado com a porta aberta
A fonte aérea da máquina de perfuração será fornecida pelo comprador.
M envio aterial pelo motor servo para perfurar mais precisão, servo motor de motor 3 kW

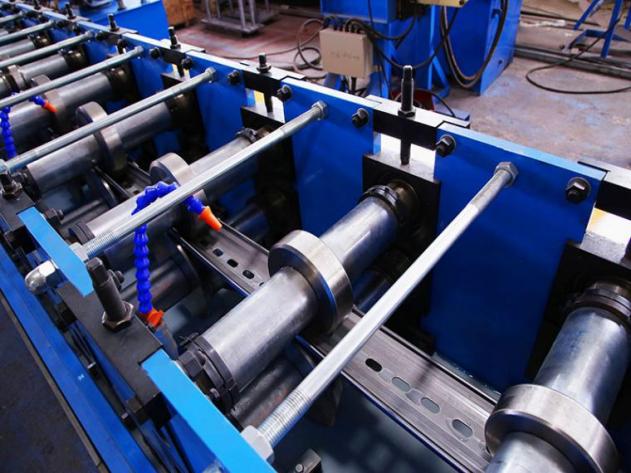

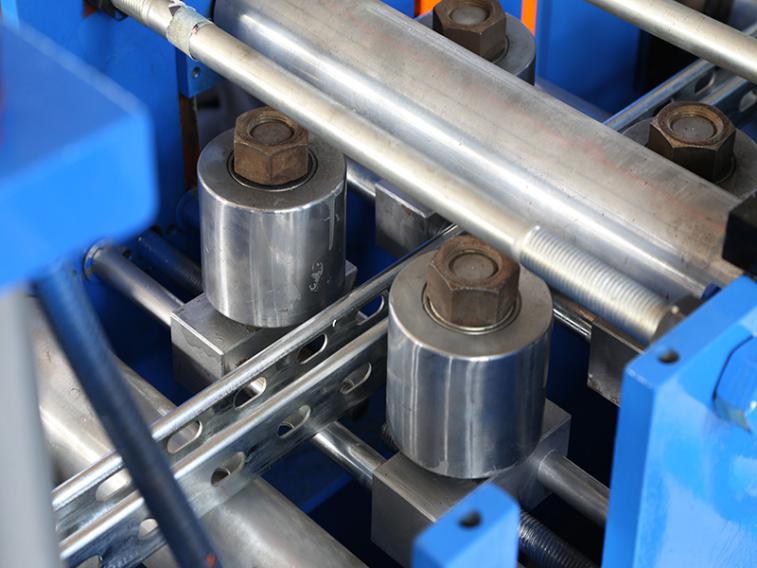

%1) Máquina de formação de rolagem
BRESCELHO BEM FEITO DE AÇO DO TIPO H450 POR SOLDAÇÃO
Espessura da parede lateral: Q235 T18 mm ; haste do tize: £ 22 galvanizado
Rolos fabricados a partir do rolamento de aço GCR15 (= EN31 Aço) , Madeiro de precisão ,Cromo duro revestido ;com espessura 0,04 mm , superfície com tratamento de espelho ( para eixos de vida mais longa e anti-rusta ) ;fabricados a partir de 45# extinção de aço ,e tratamento térmico de temperamento, arbatimento rico. Diâmetro = φ 75/85mm , com precisão usinada
Gear & Chain Drive cerca de 22etapa para formar
Motor principal = 15KW , controle de velocidade de frequência
Velocidade Reduza o Motor R : K Série
Cadeia: Ziqiang (da China Top 1 Brand Donghua Group)
Todos os parafusos de parafuso com a grau 8.8 (fábricas baratas usam grau baixo 4.8) para garantir a fixação da estrutura da máquina com força e uma longa vida útil durante a máquina em execução por muito tempo.
Velocidade do produto: 12-18m/min ( Including Punching and Thut When Time )
Água fria pré-cortador hidráulico

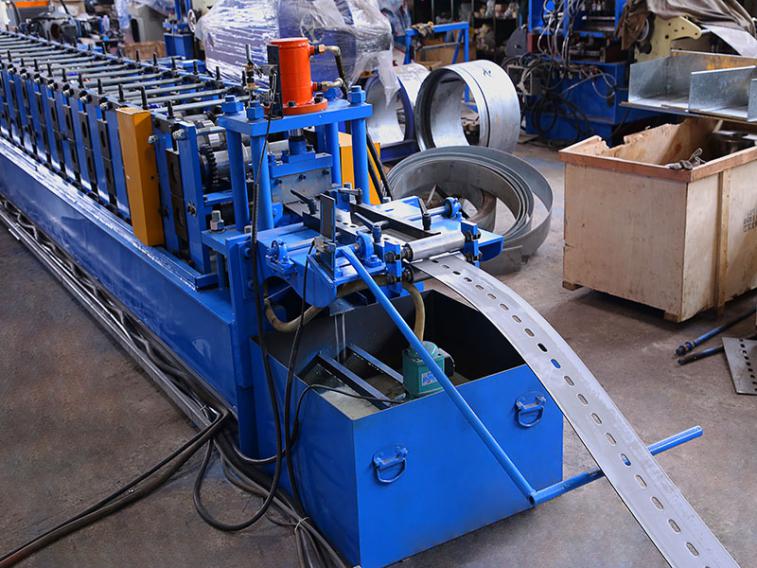

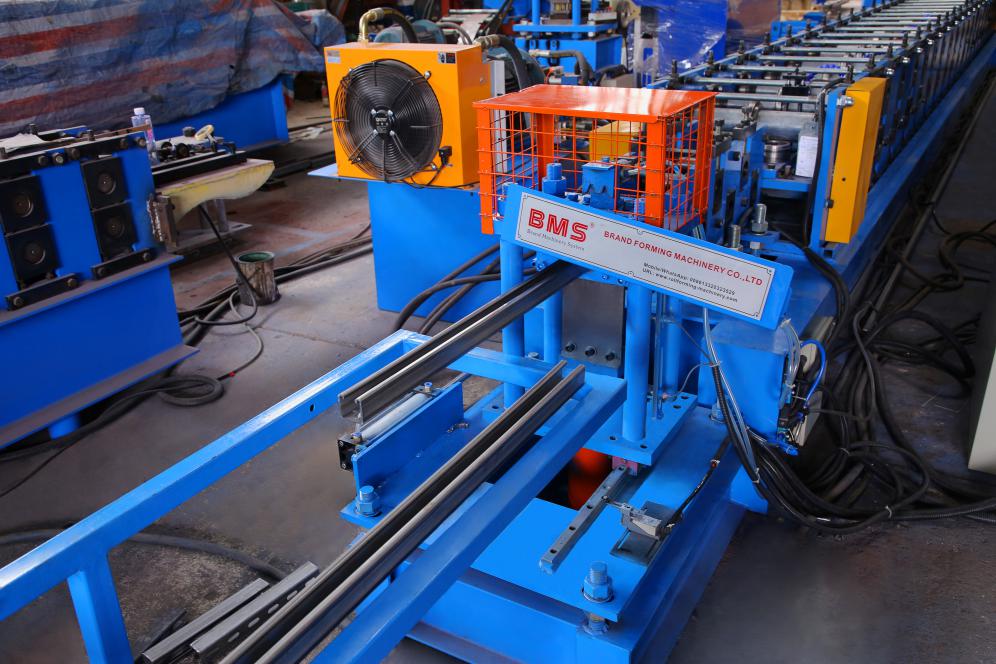

5) Pós -corte hidráulico
Pré e posta
Motor hidráulico: 5. 5KW ; pressão de corte: 0-1 2MPa;
Material da ferramenta de corte: CR12MOV ( = SKD11 com pelo menos um milhão de vezes de corte de vida ), tratamento térmico para HRC58-62 grau

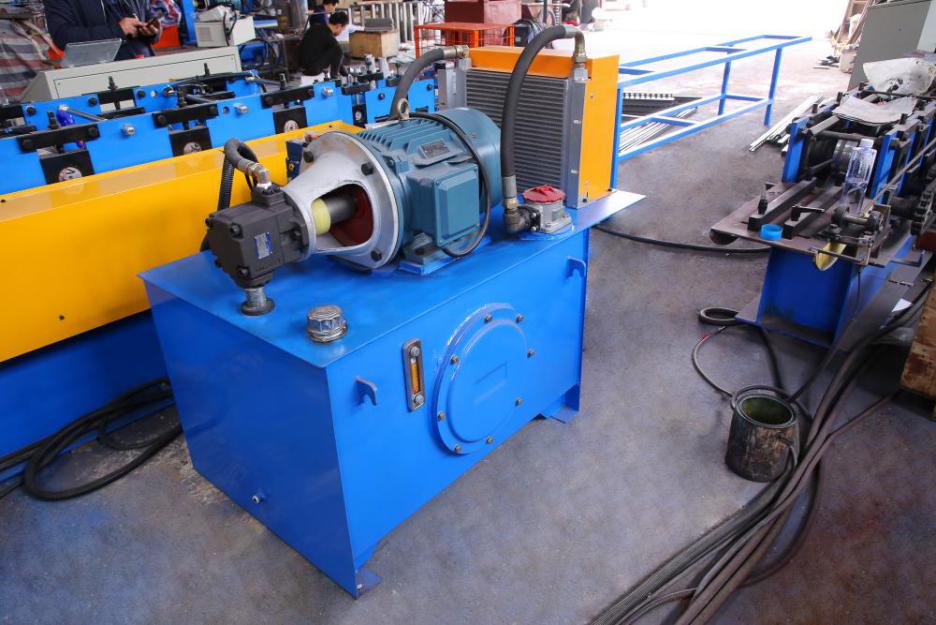

A potência de corte é fornecida pela estação hidráulica do motor independente (olhe abaixo)
O sistema hidráulico com filtro de óleo para a filtração de óleo, para garantir que o óleo circulado seja limpo e prolongue a vida útil do sistema hidráulico (veja a imagem para cima )

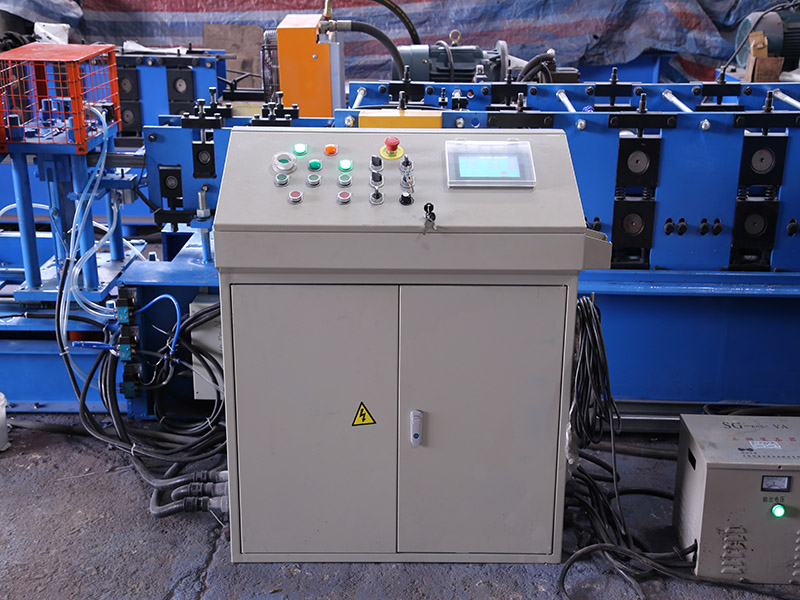

6) Sistema de controle de PLC
Controle a quantidade e o comprimento de corte automaticamente
Insira os dados de produção (lote de produção, PCs, comprimento, etc.) Na tela de toque,
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela de toque, codificador, etc.
PLC: Siemens (marca alemã)
Inversor: Siemens (marca alemã)
Tela de toque colorida de 7 polegadas: Siemens (marca alemã)
Codificador: Omron (marca Japão)
Switch Bottom, indique luz, fonte de alimentação, relé intermediário, contator de CA,
Revezamento térmico: Siemens (marca alemã)
Switch de ar: LG-LS (marca da Coréia)
Tolerância de corte a comprimento ≤ ± 1 mm
Tensão de controle 24V
7) Rack de saída: não potente, duas unidades S , com rolos para facilitar o movimento

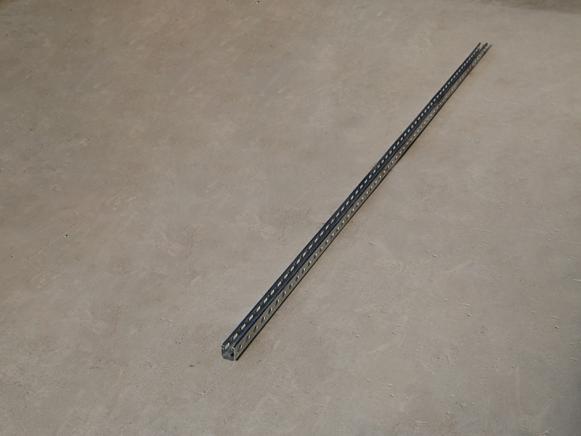

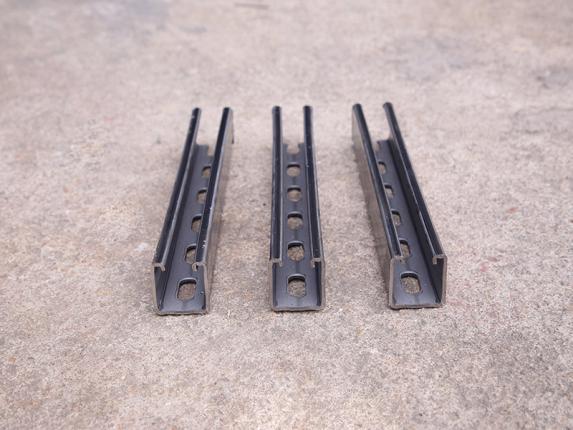

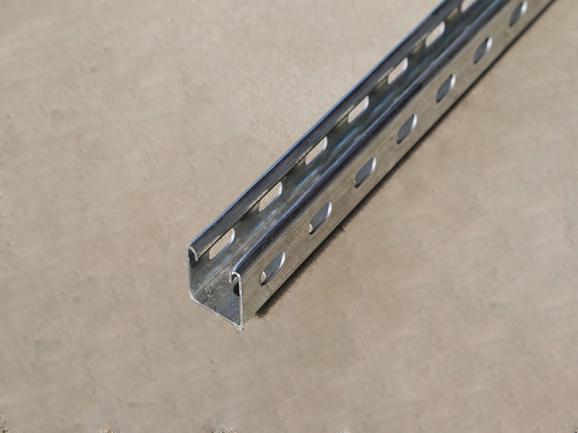

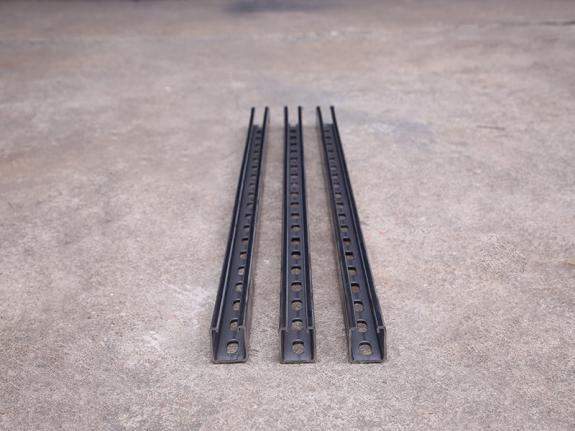

%1) Mostra do produto
