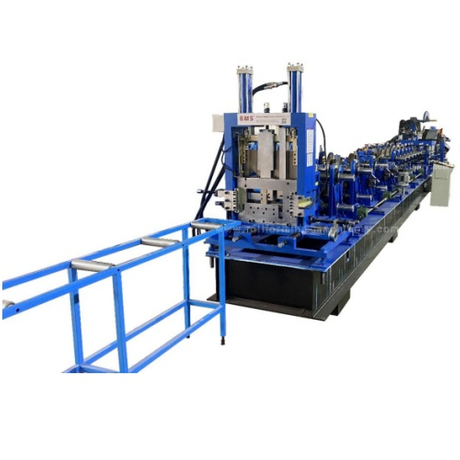

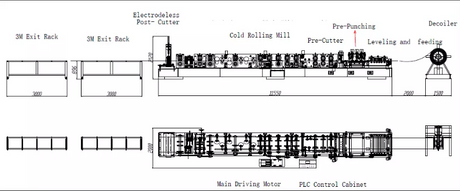

O Máquina formadora de rolos de terça CZ consiste em três partes principais, incluindo o desbobinador, a estação de formação e a parte de corte de seção.Ele opera aproximadamente de acordo com as seguintes oito partes: desbobinador manual/desbobinador hidráulico → guia de alimentação → nivelamento → pré-perfuração opcional e pré-corte de corte → moinho de rolo principal → faca hidráulica de pós-corte → sistema de controle PLC → suporte de descarga.Este artigo dará uma breve introdução a essas peças da máquina formadora de rolos para perfis CZ.
A seguir está a lista de conteúdos
Dispositivo de alimentação e nivelamento
Dispositivo perfurante
Máquina principal
Dispositivo de corte hidráulico traseiro
Sistema de controle PLC
Rack de saída

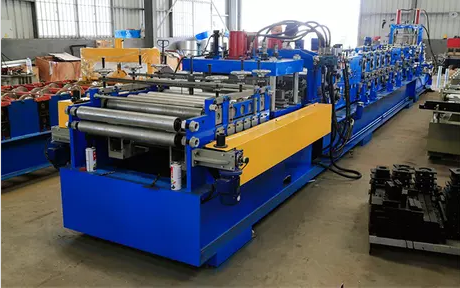

Dispositivo de alimentação e nivelamento
O desenrolador do Máquina formadora de rolos de terça CZ com guia de alimentação e dispositivo de nivelamento possui sete eixos de dispositivo de nivelamento, dispostos nos três superiores e nos quatro inferiores.A estrutura principal do desbobinador é feita de seção de aço H450 soldada com espessura de parede lateral Q235 t30mm.o eixo é feito de aço 45# com diâmetro de φ120mm.revestimento cromado duro e processamento preciso.
Dispositivo perfurante
O dispositivo de puncionamento da máquina formadora de rolos para perfis CZ com quatro matrizes de puncionamento, um motor hidráulico é de 37KW e a faixa de pressão hidráulica é de 0-25Mpa.o material da ferramenta de puncionamento usa aço Cr12MoV, a vida útil da punção é de cerca de 1 milhão de vezes, o tratamento térmico é HRC58-62 graus.Dispositivo de puncionamento de 2 cilindros, são necessários um total de quatro matrizes de puncionamento 19x64, 23x29, 20x65 e 24x30.
Máquina principal
Estrutura do corpo em aço H450 soldado, rolos em aço Cr12, torno CNC, diâmetro do eixo tratado termicamente de ф95, usinado com precisão.Acionamento por caixa de engrenagens, rolos superiores e inferiores com potência.Adote o design da estrutura da coluna, arco memorial em ferro fundido, a espessura é de 55 mm.acionamento da caixa de câmbio, formando cerca de 19 estágios.A potência do motor principal é de cerca de 45 KW, usando o motor redutor de controle de velocidade de conversão de frequência da série K.O controle deslizante tem 150 * 150 mm e os parafusos são todos de grau 8.8 para garantir que a estrutura da máquina esteja fixada firmemente.A máquina pode funcionar por um longo tempo e tem uma longa vida útil, a velocidade real de moldagem é de 12-16m/min.Além disso, o Máquina formadora de rolos de terça CZ está equipado com um dispositivo de refrigeração a água, que pode produzir produtos melhores.
Dispositivo de corte hidráulico traseiro
A unidade de corte pós-hidráulica requer um total de duas matrizes de corte, um design de cortador de três peças e um motor hidráulico anti-queda de 37KW.Uma estação hidráulica é compartilhada com a unidade de puncionamento e a potência de corte é fornecida por uma estação hidráulica separada.
Sistema de controle PLC
A máquina formadora de rolos para perfis CZ adota um sistema de controle PLC, que pode automatizar o processo de produção.O operador só precisa inserir dados de produção na tela sensível ao toque, como lote de produção, número, comprimento, etc. O sistema de controle PLC pode ser concluído em combinação com um inversor, codificador, etc.
Rack de saída
A máquina formadora de rolos para perfis CZ possui uma cremalheira de saída com rolos para facilitar a movimentação do produto acabado.
