Especificação de
Rolo formando máquina paraPerfil Omega

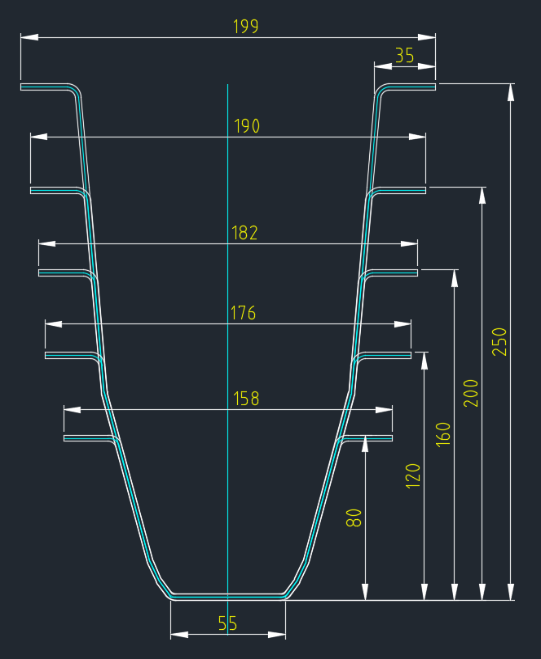

Ⅰ. Desenho de perfil
Rádios internos da placa de placa: 3mm
Ⅱ. Material:
Espessura do material: 1,5 ~ 3.0mm.
Material aplicável:Bobinas de aço galvanizadas S320GD e S350GD
Ⅲ.Machine componentes.

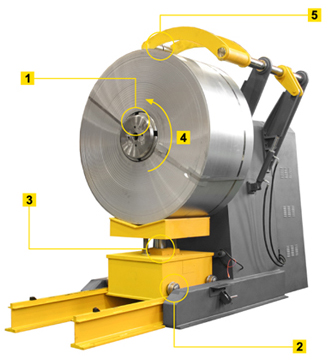

1) Decoiler hidráulico:um conjunto 10 toneladas
Sistema hidráulico expandir buraco interno da bobina,Motor de bomba: 3kw
Inversor de frequência para regular a velocidade de virada,Motor: 7,5kw.
Com gabinete de controle elétrico, motorizado,
Max. Largura de alimentação: 640mm, faixa de identificação de bobina: 510 +/- 30 mm.
Capacidade máxima: 10tton, com braço hidráulico, carro de carregamento hidráulico com viagens. Comprimento de trilhos de carruagem de bobina.3000mm
Carro da bobina: curso para frente / para trás do carro da bobina máxima 3000mm
2) moinho de laminação a frio:

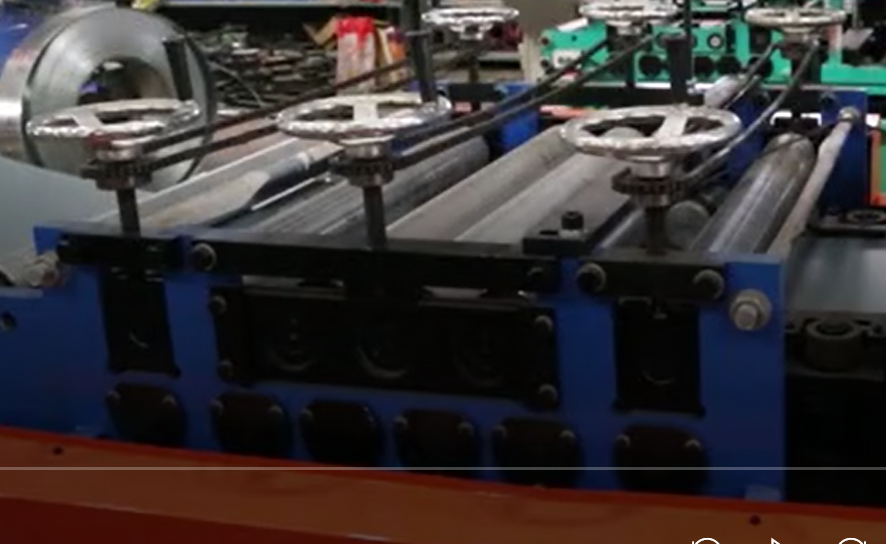

uma. Com guia de material de alimentação e dispositivo de nivelamento, com 7 rolos de endireitamento (até 3 rolos 4 rolos para baixo), endireitando o diâmetro do eixo =ф95mm., precisão usinada

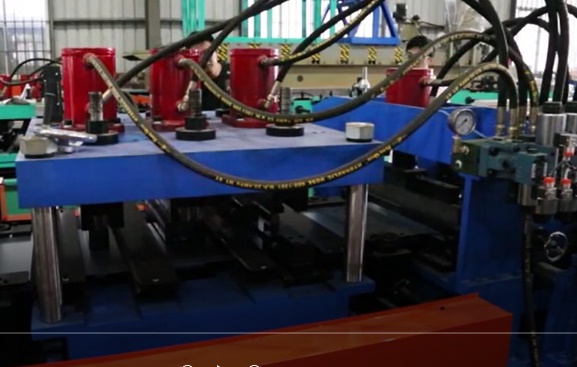

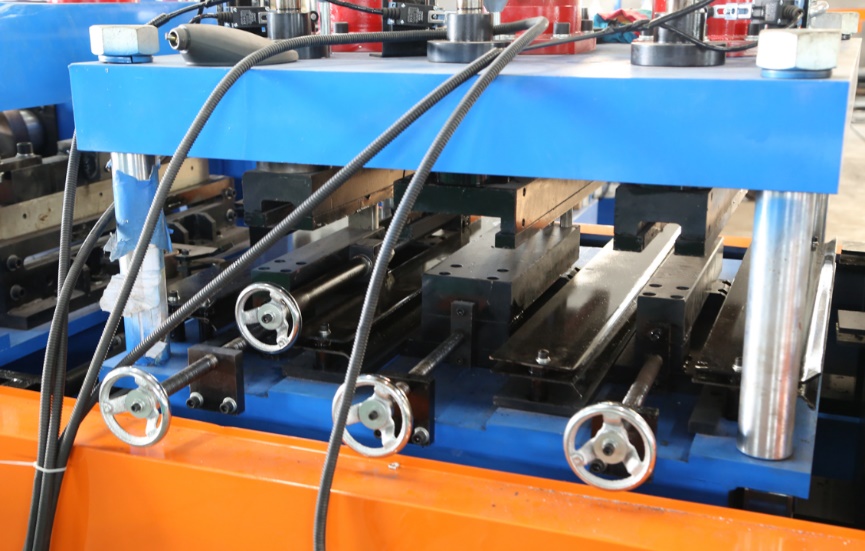

b. Três cilindros Hole Pré-perfurando sistema:
Com capacidade para 2 furos de 30x20 em cada prensa,
Ajuste manual da distância entre os furos (Trasversal)
Distância longitudinal entre os buracos programáveis na linha de formação de rolo.
Material de pinos de perfuração:CR12MOV (= aço D2)
Sistema de pré-corte hidráulico de cilindro único:
Dispositivo de pré-cospeamento hidráulico,
Material de ferramenta de corte:CR12MOV (= aço D2), Tratamento térmico
Motor hidráulico: 11kw (marca da China)

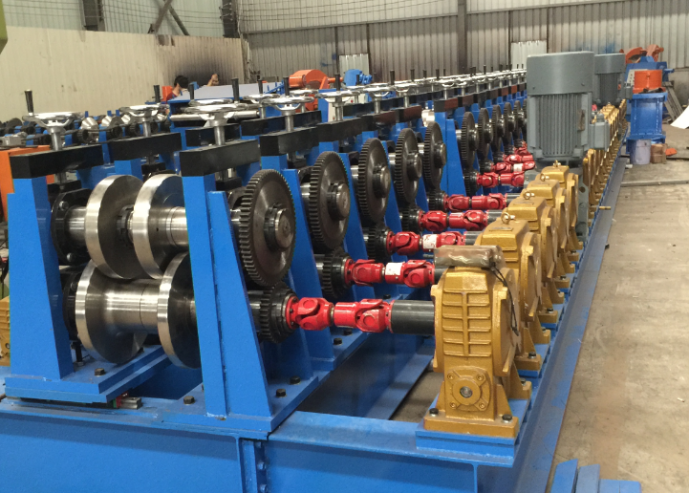

c. quadro de corpo feito de450 # H.Digite aço por soldagem;
Rolosfabricado deAço de ferramentas CR12 (= aço D3), precisão usinada, tratamento térmico;
Eixos fabricados a partir de 45 #, diâmetro de eixos =ф90mm / ф75mm., precisão usinada
Condução de caixa de engrenagens,24-step.formar
Motor principal =.22kw * 2 motor normal (não servo motor)
Motor de mudança de tamanho: 0.75KW x 2 pcs (com marca da China)
Formando velocidade aprox .. 8m / min Considerando 5 metros perfis com 3 paradas para perfuração e 1 para corte
Design de tamanho de mudança rápida, cada tamanho alterando em 5-10 minutos (não há necessidade de alterar rolos ou espaçadores como a tradicional máquina de estilo antigo que leva mais de 1-2 horas para cada troca de tamanho de produção).

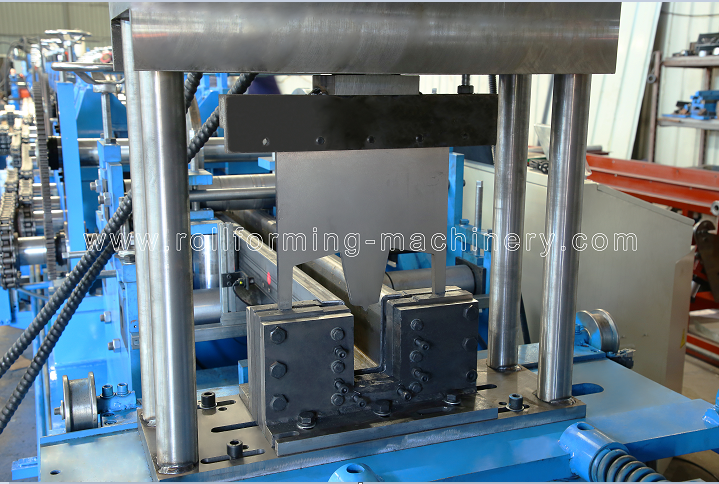

3)Patenteado universal.Dispositivo de corte pós hidráulico:
Post Hidráulico Corte.pare para cortar, com corte de blanking;
Pós-cortador e pré-cortador usaram o mesmo motor hidráulico
Tipo de 3 lâminas,Ajuste para tamanho diferente
Material de ferramenta de corte:CR12MOV (= aço D2), Tratamento térmico

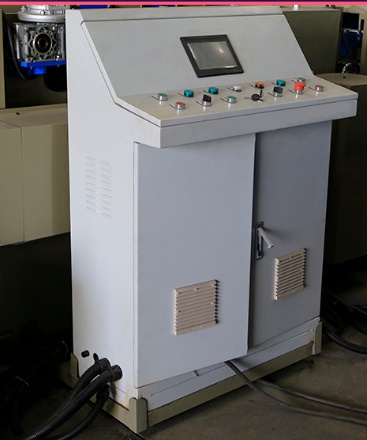

4) sistema de controle PLC
Controle a quantidade, o comprimento de corte automaticamente
Combinado com: PLC, inversor, tela sensível ao toque (língua inglesa e chinesa), codificador, etc
PLC: marca Siemens
Inversor: marca elétrica Schneider
Tela de toque: marca Siemens
Codificador: Marca Omron (Japão)
Tolerância cortada a comprimento≤ ± 1 mm
Tensão de controle 24v.

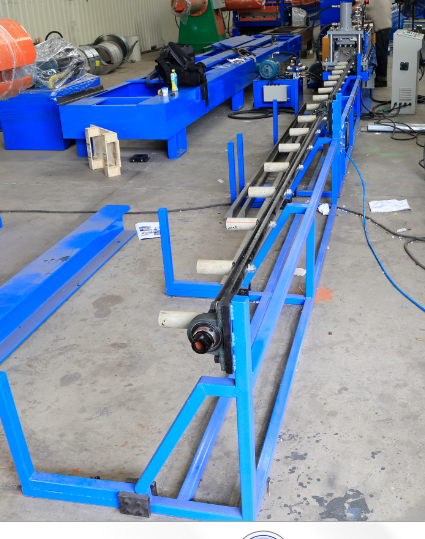

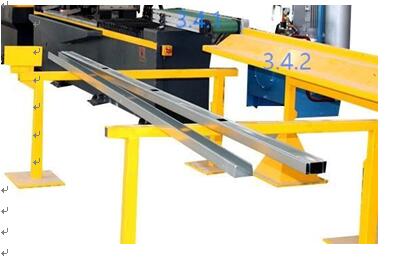

5) Rack de saída:
Mesa de descarga automática de 6 metros,A fonte de ar será fornecida pelo comprador

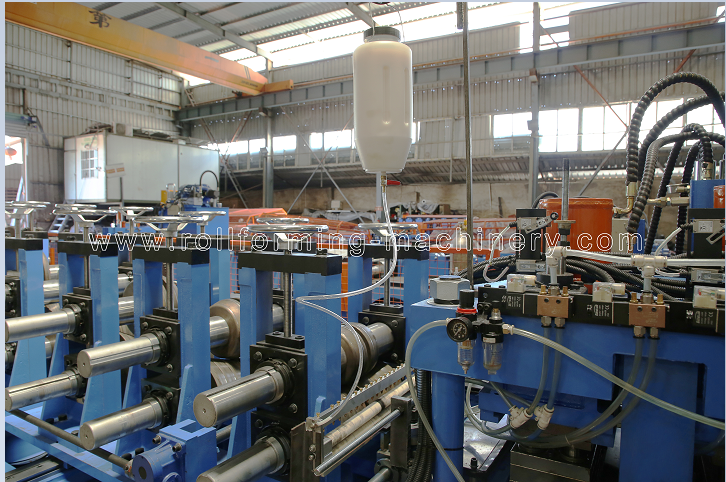

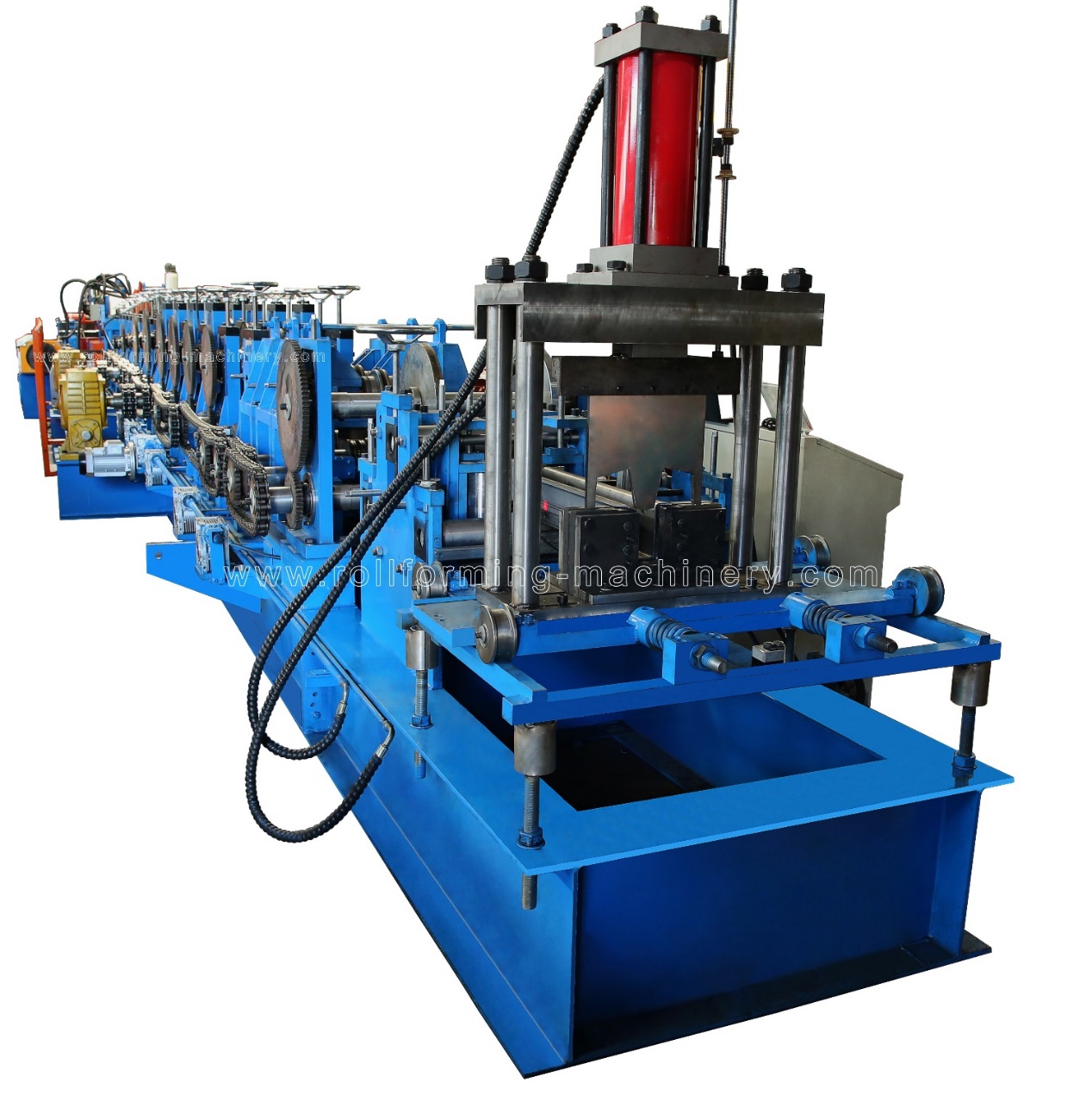

Ⅳ. Imagem da máquina (apenas para referência)
