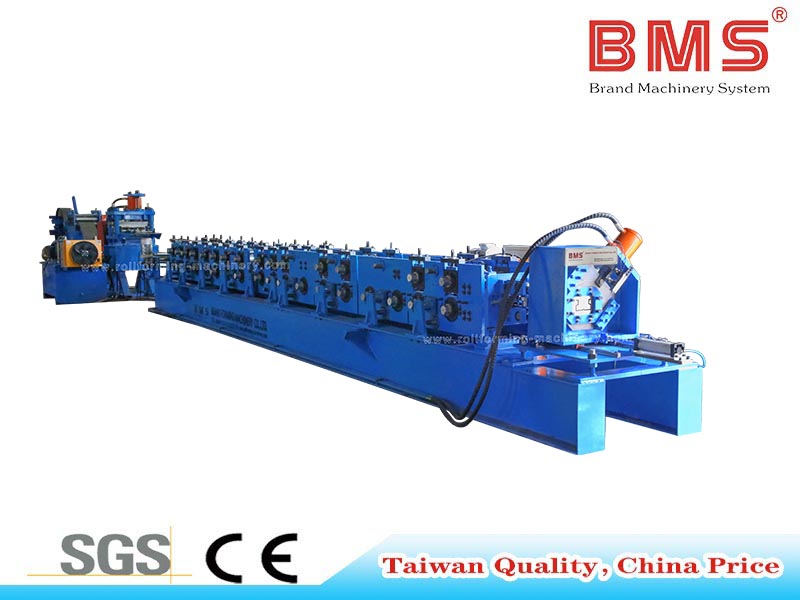

Máquina formadora de rolo vertical para múltiplos perfis

1 máquina para vários perfis para economizar investimento, troca automática para melhorar a eficiência de trabalho

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Marca do Produto:
BMS

Detalhes rápidos

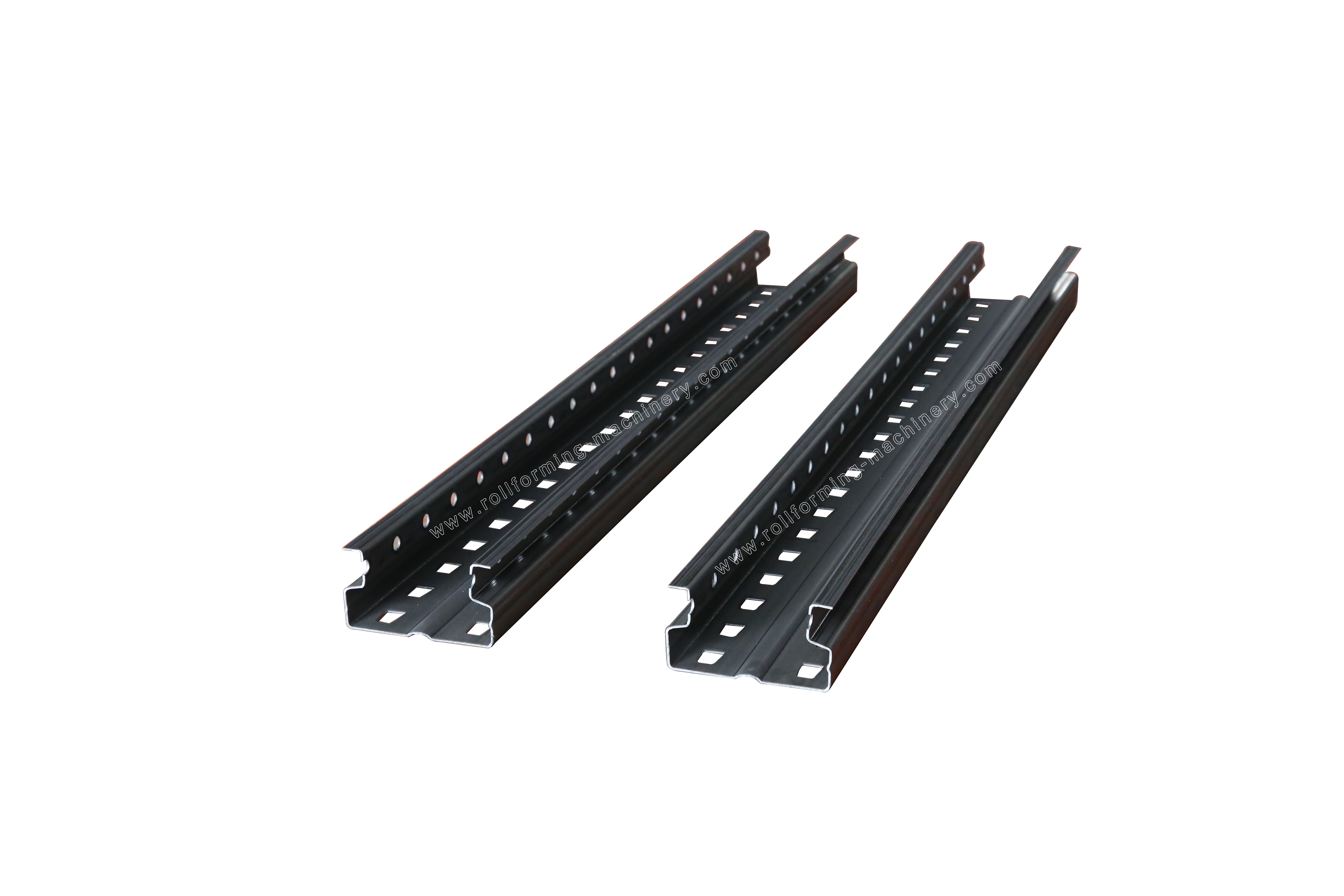

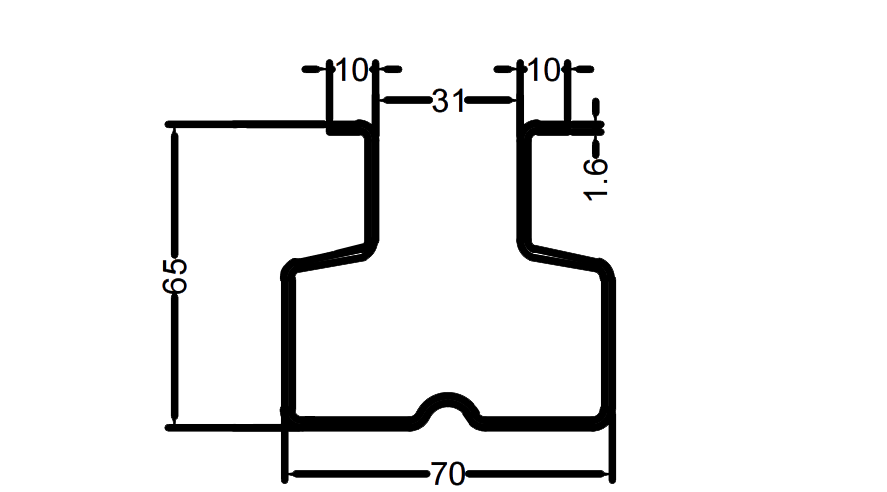

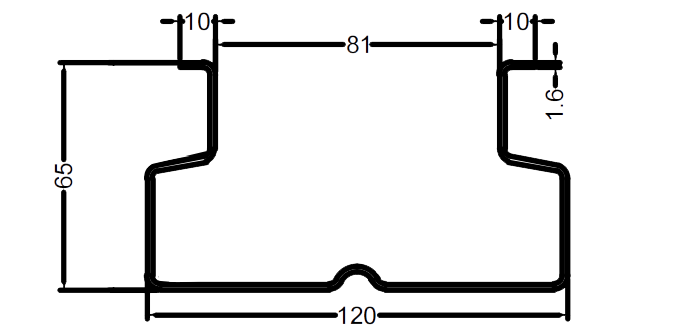

Perfil

Não.	Parâmetros principais		Parâmetros do moinho formador de rolo
1.	Espessura do material	1,6-2,5 mm	Estações Formadoras	18 etapas
2.	Largura de alimentação	De acordo com o desenho	Estrutura corporal	H450
3.	Material de aplicação	Galvfolha anizada/ Chapa laminada a frio/chapa laminada a quente	Espessura da parede lateral	25mm
4.	Padrão Elétrico	415V/50Hz/3F	Haste Diâmetro	Aço 45#, φ80/65mm
5.	Hidráulico Diâmetro do desbobinador	5T-600mm	Potência do motor principal	15 kW
6.	Força de rendimento	G350-400Mpa	Parafusos de parafuso	Nota 8.8
7.	Velocidade de formação	6-8m/min	Largura efetiva	Como design do cliente
8.	Sistema de controle	Sistema de controle CLP	Rolo	Aço Gcr15, HRC58-62
9.	Motor hidráulico	11KW	Cor da máquina	Azul+Preto+Laranja
10.	Material de teste	A BMS fornecerá o tamanho do material de alimentação comprar isso 2 semanas antes do teste da máquina

Fluxo de trabalho

Desbobinador (5Tons) → Guia de nivelamento/alimentação/dispositivo de puncionamento → laminador principal → dispositivo de pós-corte hidráulico → Rack de Saída*2 → Sistema de Controle PLC → Estação Hidráulica

Exibição de componentes da máquina

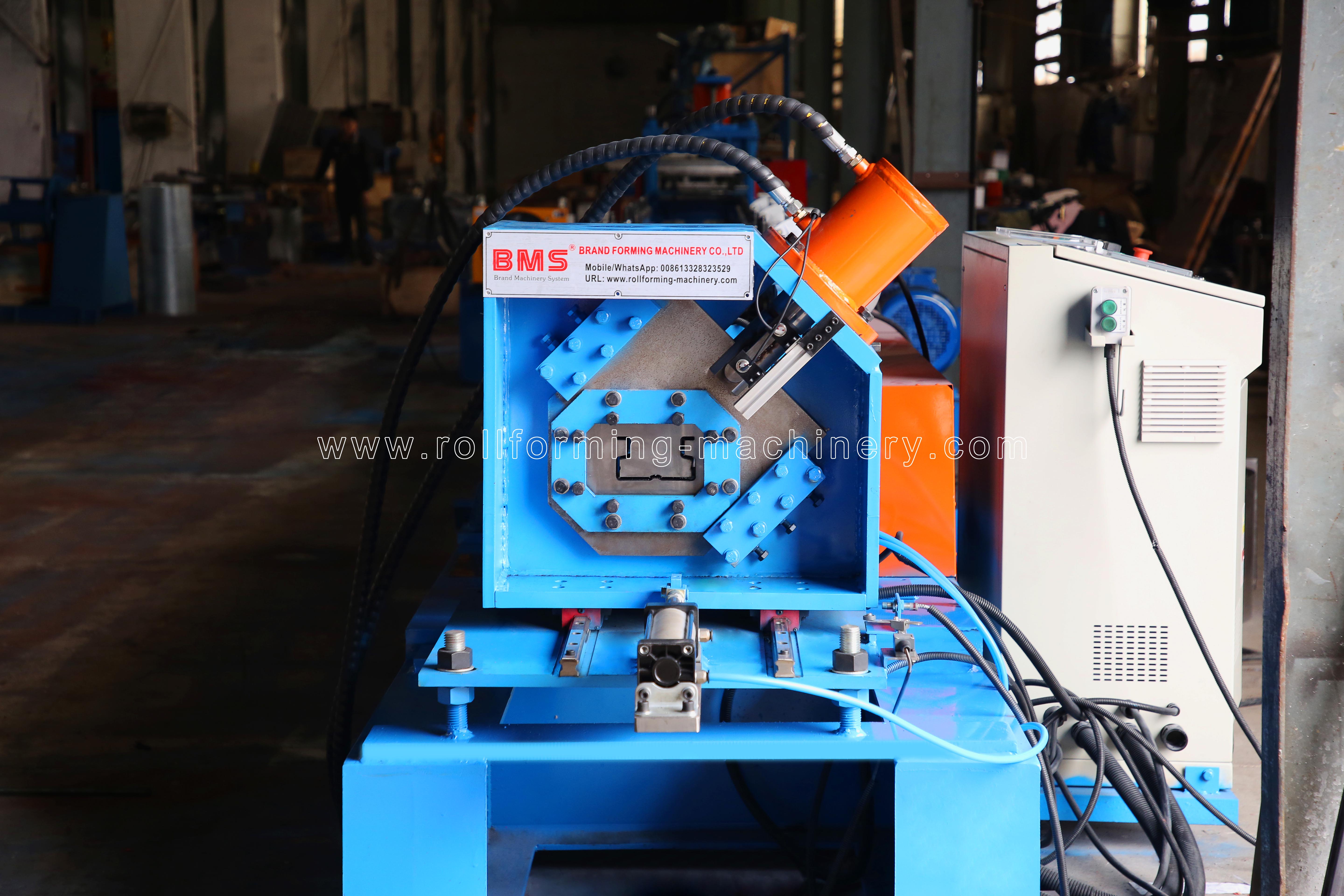

Pós-cortador

Sem alimentação, controle manualmente o interior da bobina de aço encolhimento do furo e parada.

Largura máxima de alimentação: 1000mm,

faixa de ID da bobina 508mm±30mm.

Capacidade: Máx.5 toneladas

Poste para cortar, pare para cortar, tipo de design de lâmina de corte de duas peças, sem apagamento.
Motor hidráulico:11KW Pressão de corte: 0-16Mpa;

Tempo de corte: 2s.
Material da ferramenta de corte: Cr12MoV(= SKD11 com pelo menos um milhão de vezes de vida útil de corte), tratamento térmico ao grau HRC58-62.
A potência de corte é fornecida pela estação hidráulica do motor principal.

016A5294

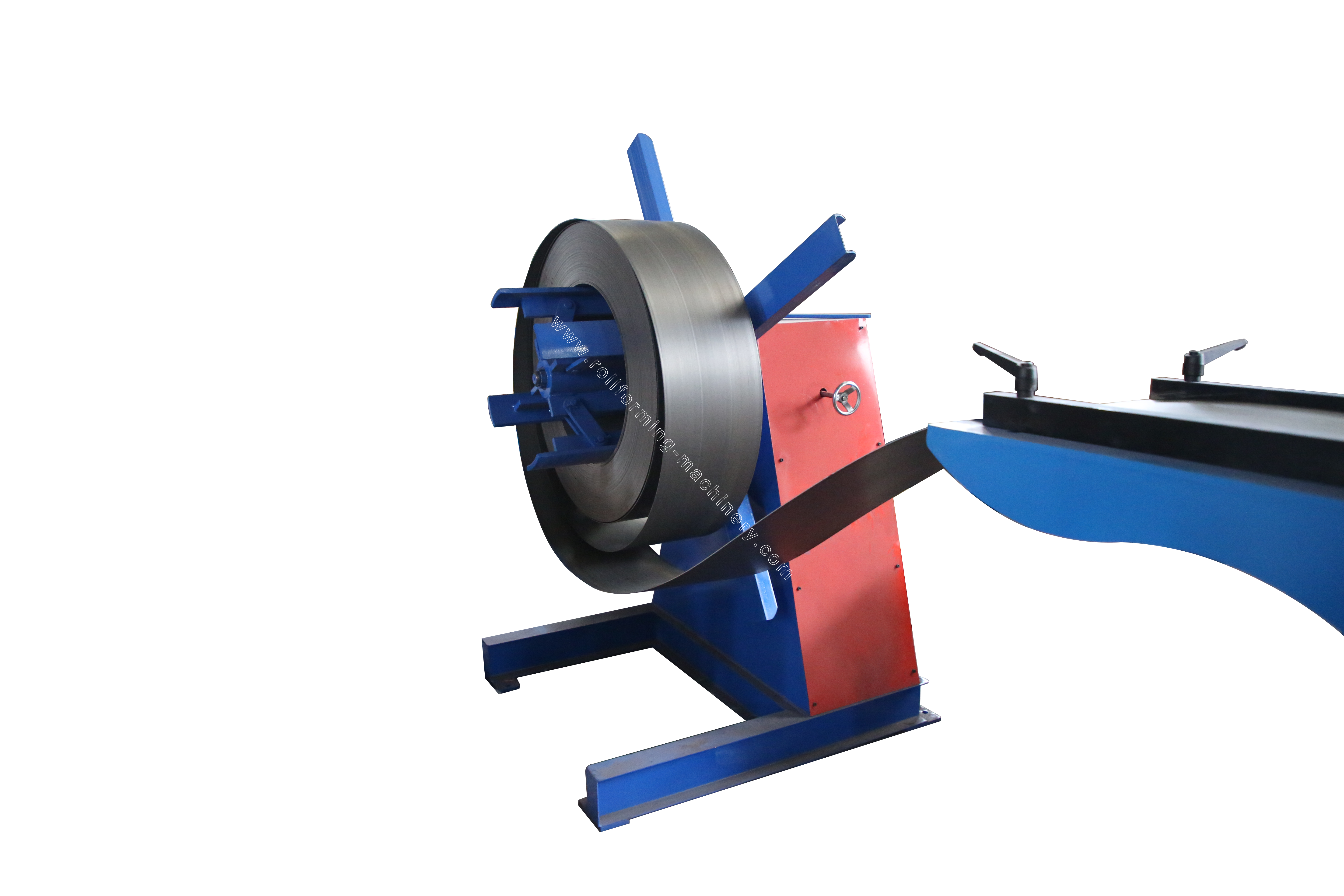

Desbobinador

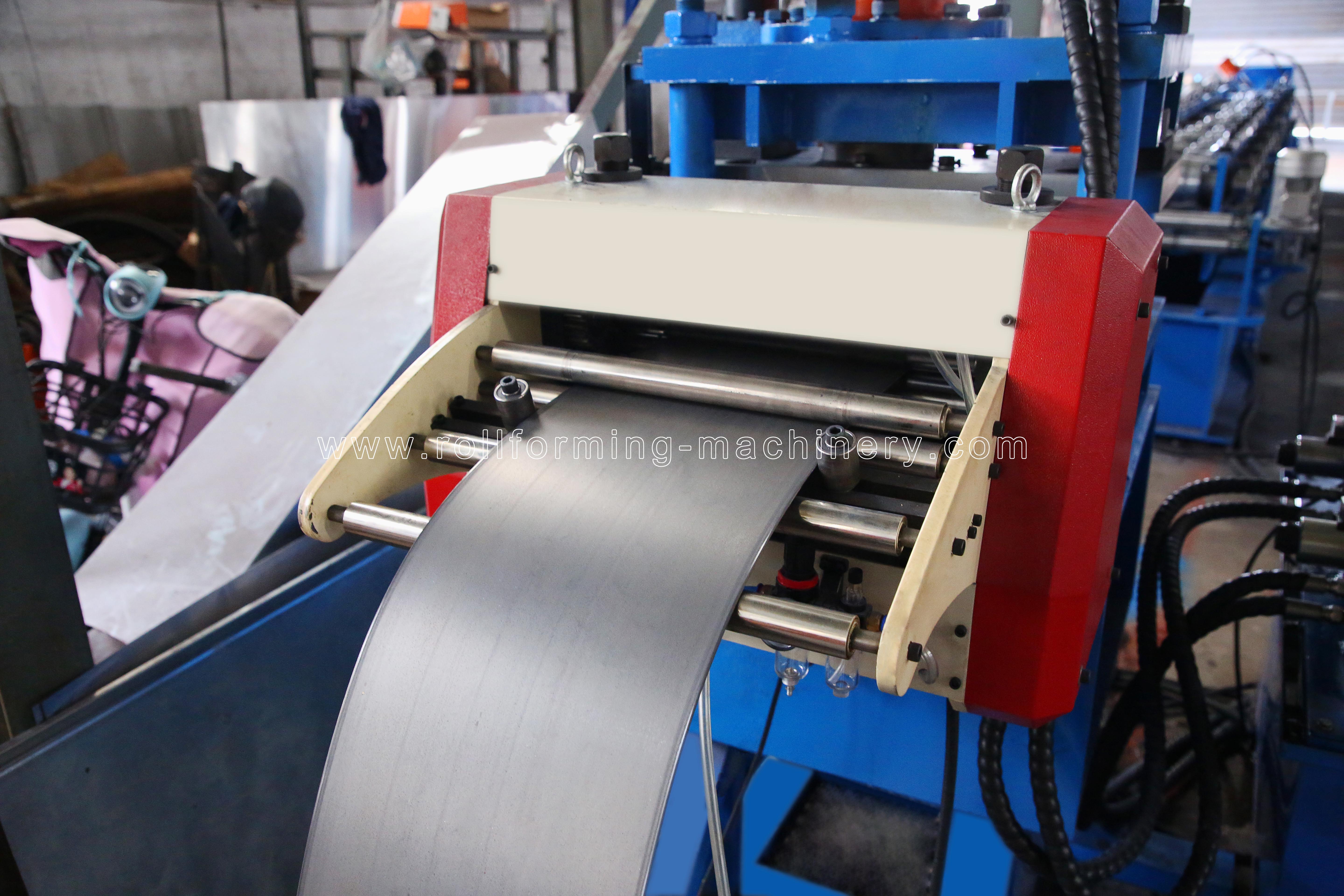

Dispositivo de alimentação servo

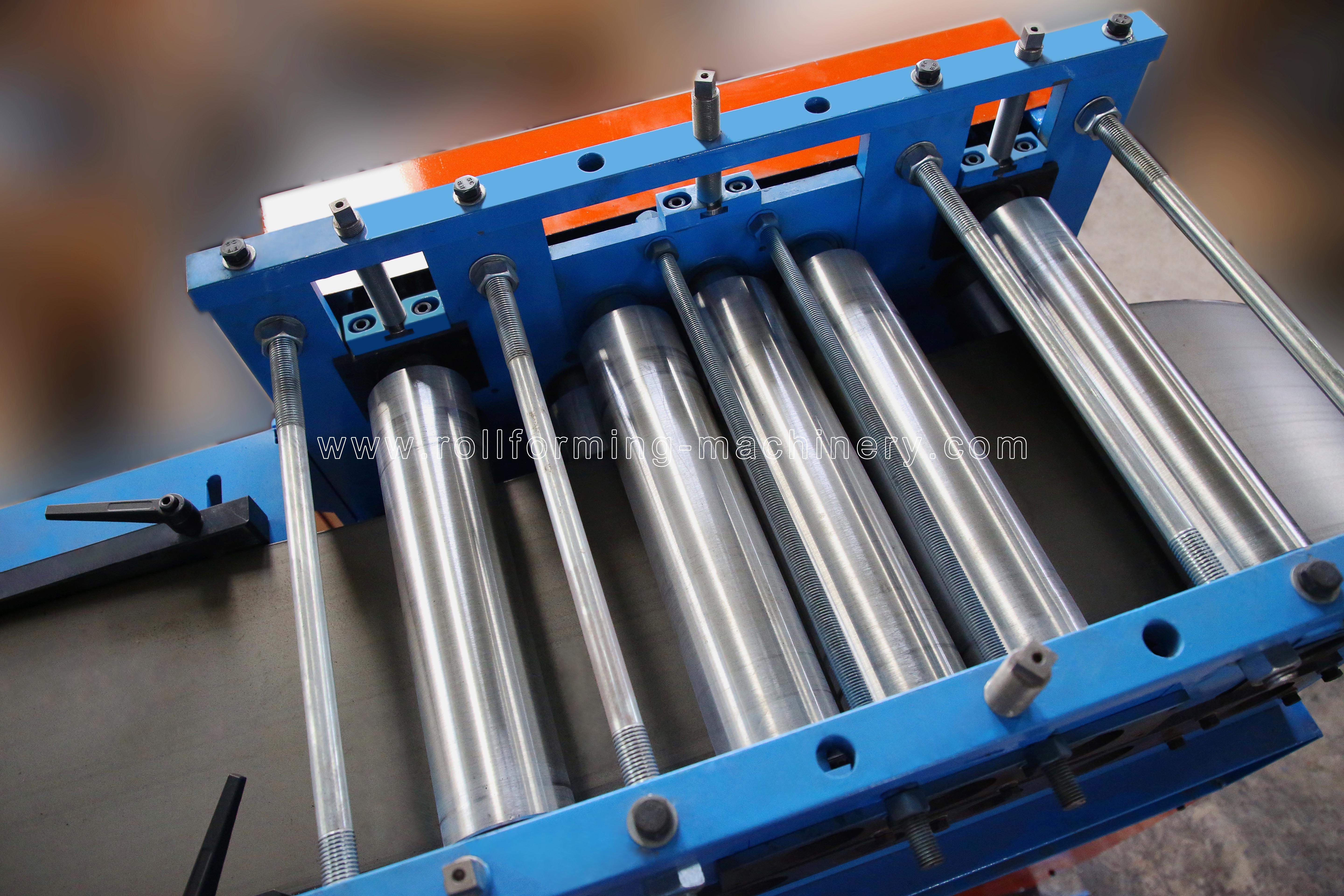

Acima três abaixo quatro dispositivo de nivelamento de sete eixos com guia de material de alimentação, estrutura do corpo feita de H450 digite aço por soldagem.Espessura da parede lateral:Q235 t25mm.Eixos fabricados em aço 45#, usinado com precisão.Potência do motor:2,2 kW

63 toneladas Puncionadeira de ALTA VELOCIDADE antes da perfilagem, equipada com um conjunto de modelo de puncionamento. Puncionadeira de quatro lados com tampa de segurança e um lado com porta aberta.
