Linha formadora de rolos de perfil de persiana rolante D63 para Itália

compartilhar com:

Linha formadora de rolos de perfil de persiana rolante D63 para Itália

Grandes vendas na Itália

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
YX18.5-8
Marca do Produto:
BMS

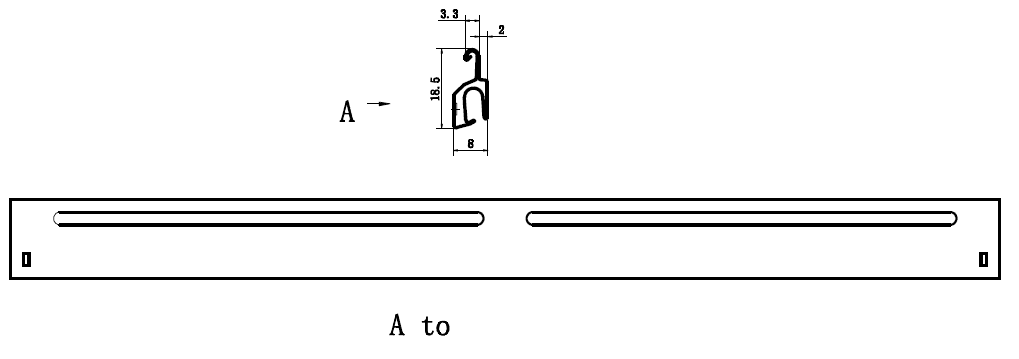

Perfil

TD688K(TUUW9P`WK5%%A

Descrição do produto

Material	Material aplicável	Bobina de alumínio
	Espessura do material	0,3-0,4mm
	Com força de rendimento	186-198Mpa
Bobina	Largura de alimentação	Cerca de 72mm
	Faixa de ID da bobina	508mm±30mm
	Capacidade	Máx.0,5 tonelada.
Máquina	Estrutura de base	Aço tipo H350 por soldagem.
	Espessura da parede lateral	Estrutura independente europeia
	Material do rolo	Aço Cr12, usinado com precisão, revestido com cromo duro
	Estação de rolos	22 etapas para formar
	Diâmetro do eixo	ф55mm, processamento de alta frequência
Cortador	Dureza	Tratamento térmico ao grau HRC58-62
Cortador	Tolerância de corte	≤±1 mm
Poder	Maneira de dirigir	Transmissão de engrenagem/roda dentada
	Motor principal	5,5*2KW, controle de velocidade de frequência
	Motor de bomba para cortador	1,5 kW
Sistema de controle CLP	Inversor	Siemens/DELTA
	Tela sensível ao toque	Siemens/WEINVIEW
	Codificador	KOYO (marca do Japão) ou OMRON (marca do Japão)
	Controle de voltagem	24 V

Características

1) O design de Taiwan garante que as ripas formadas possam ser sobreposto firmemente e não é fácil desmoronar e deformar

2) Corte de serra voadora com puncionamento hidráulico e servocontrolado para alta eficiência de produção.

3）Existem vários recursos, como verificação de material insuficiente e sinal sonoro da torre de LED para permitir que apenas um único operador monte várias máquinas.

4) Equipado com interface da Indústria 4.0, também existem vários modos de produção e configurações de memória disponíveis para configurar vários trabalhos.

Fluxo de trabalho

Desbobinador Hidráulico→Dispositivo Guia de Alimentação→Sistema Formador de Rolos→Perfuração Voadora Hidráulica → Corte de serra voadora servocontrolada→Rack de saída

Técnico especificaçãons

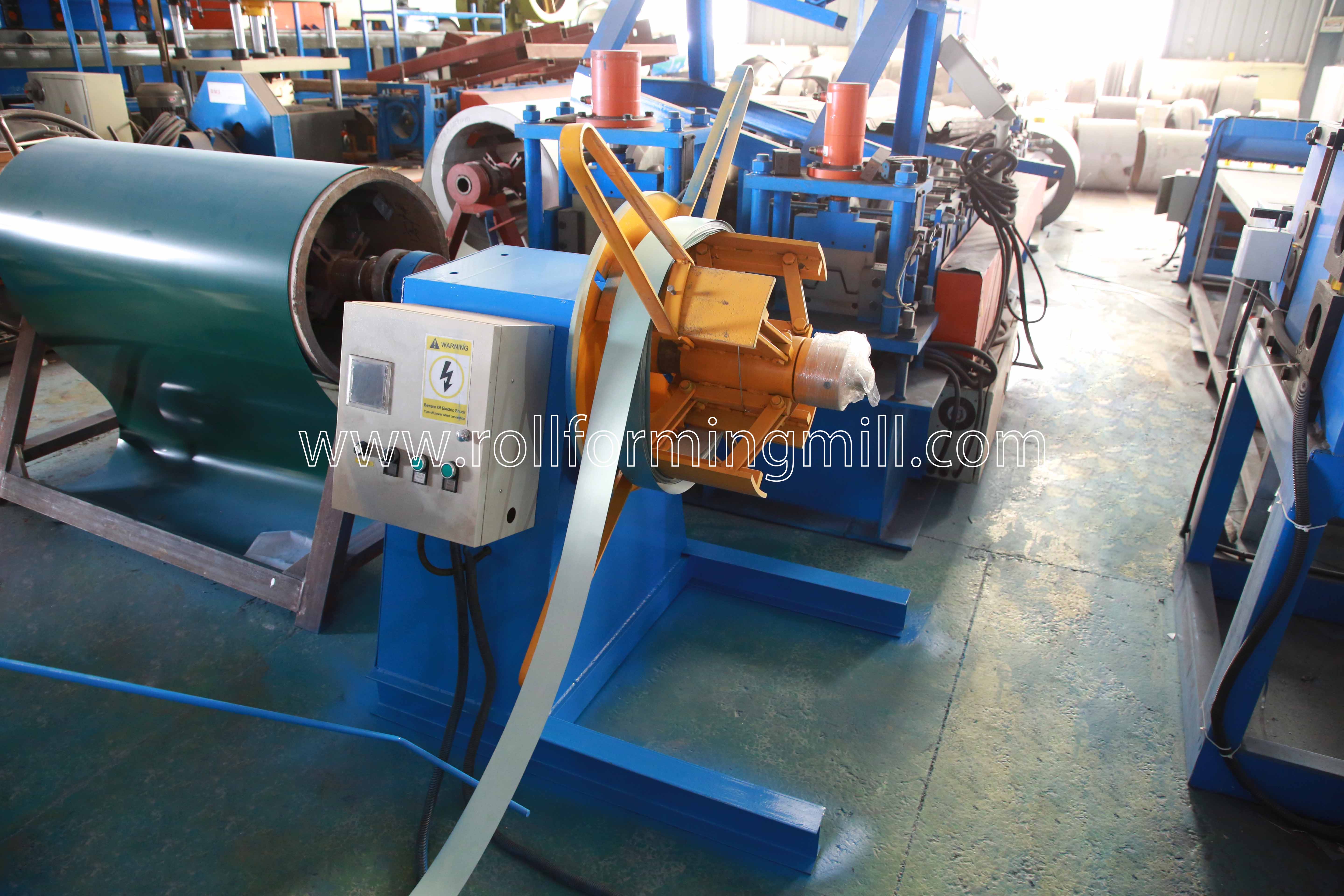

1) 0.5T Desbobinador hidráulico: um conjunto

Encolhimento e parada internos do furo da bobina de aço do controle hidráulico

Potência de alimentação automática e dispositivo de parada automática

Largura máxima de alimentação: 500 mm

Faixa de ID da bobina:508+/-30mm

Capacidade:Máx.0,5 toneladas

016A5839

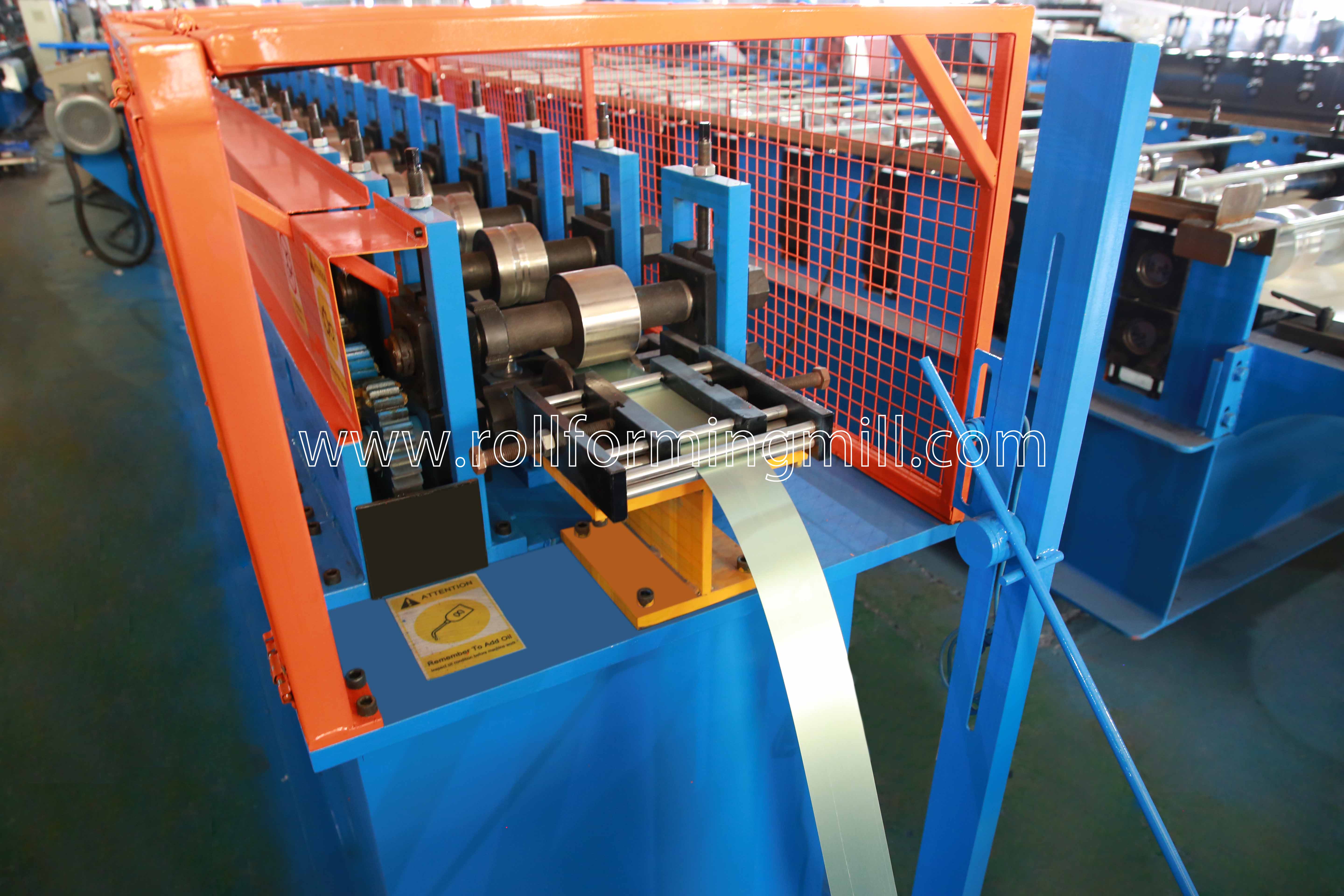

2) Dispositivo guia de alimentação

Um dispositivo de orientação esquerdo e direito na entrada principal da máquina.Durante o trabalho, as matérias-primas em ambos os lados da placa entram na máquina pela esquerda e pela direita dispositivo de orientação, faça as matérias-primas e o sistema de perfilagem para manter a posição correta.A posição de orientação pode ser ajustada pelo mecanismo de parafuso manual e a esquerda e a direita podem ser ajustadas independentemente.

016A5964

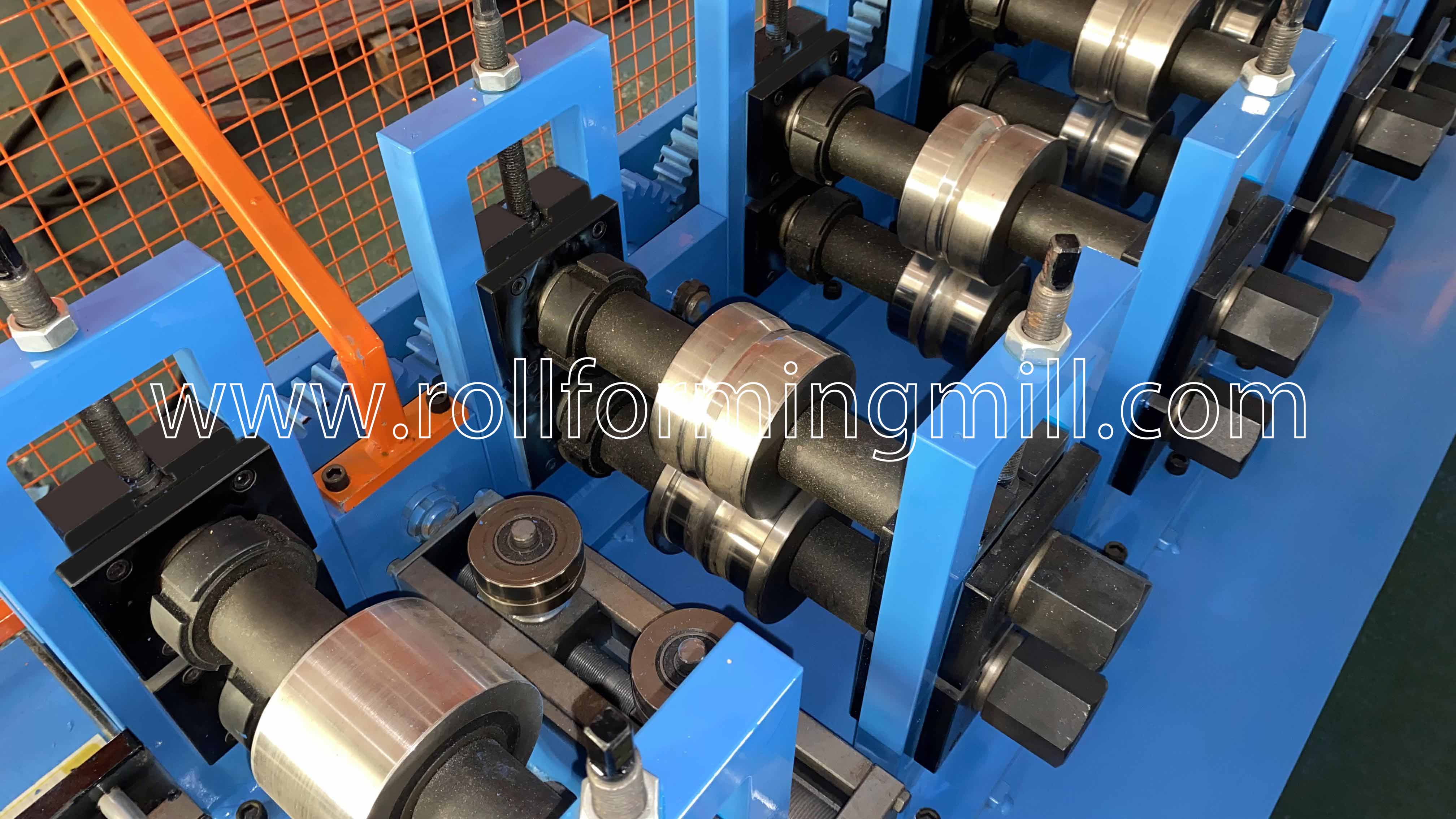

3) Máquina Principal

Rolos fabricados em Aço Cr12, usinado com precisão, revestido com cromo duro

Eixos fabricados em aço 45 #, têmpera e revenido, cromo duro

Velocidade real de formação:15-20 m/min (incluindo perfuração e corte)

2023_03_04_11_30_IMG_7338

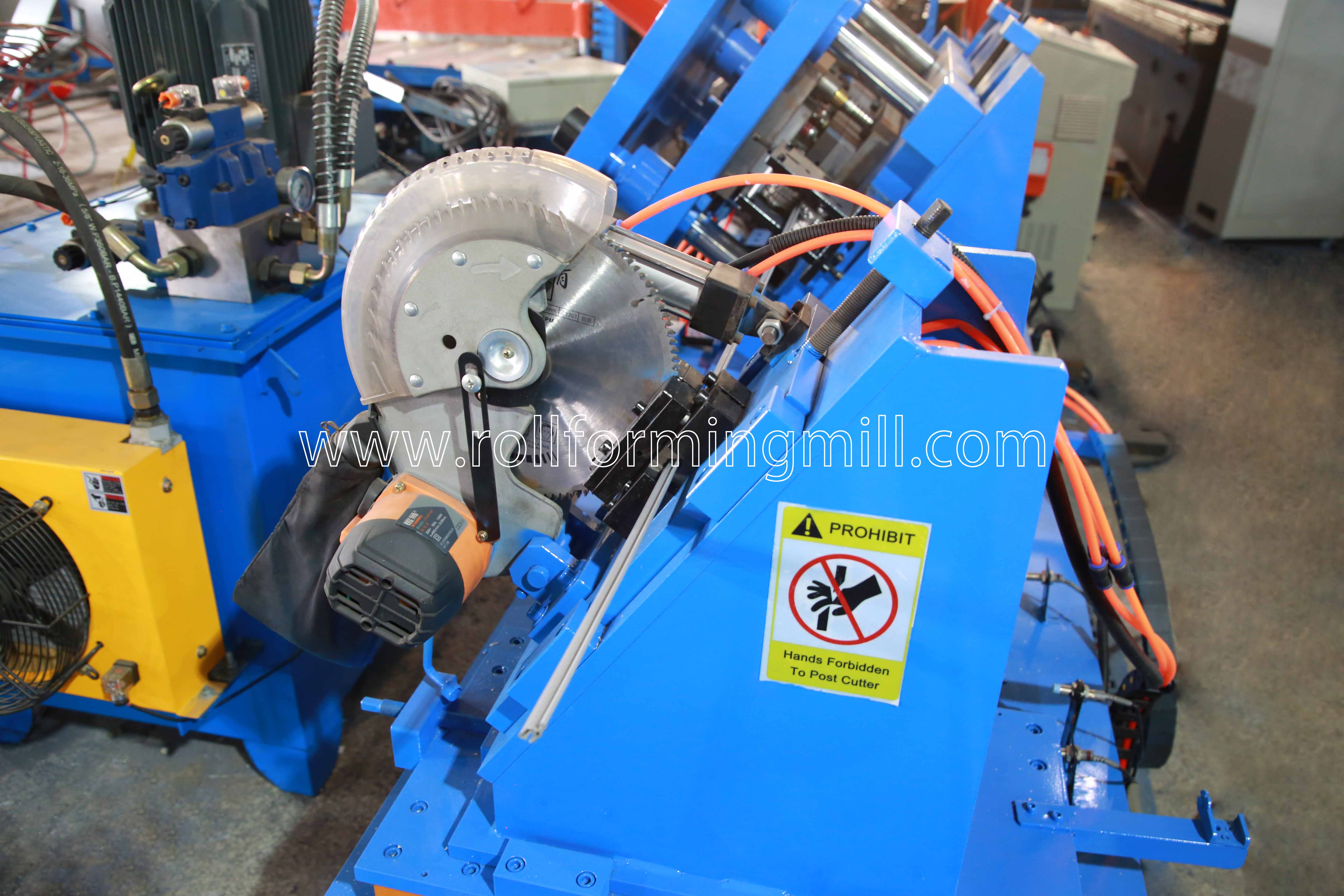

4) Corte com serra voadora servocontrolada

Material da ferramenta de corte:Cr12MoV (= aço SKD11),Tratamento térmico para HRC58-62

016A5938

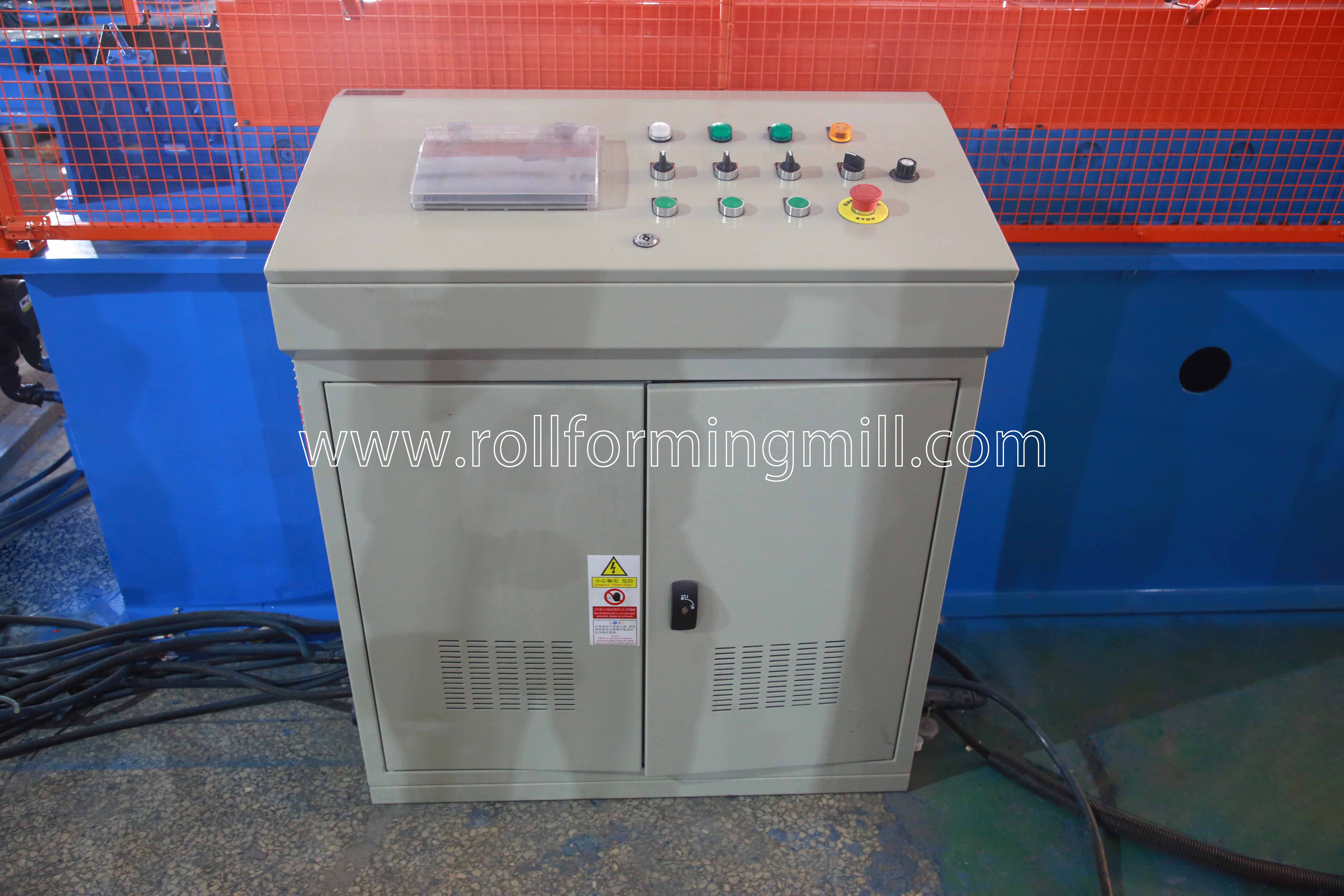

5) Sistema de controle CLP

Controle a quantidade e o comprimento de corte automaticamente.

Insira os dados de produção (lote de produção, unidades, comprimento, etc.) na tela de toque.
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.

016A5905

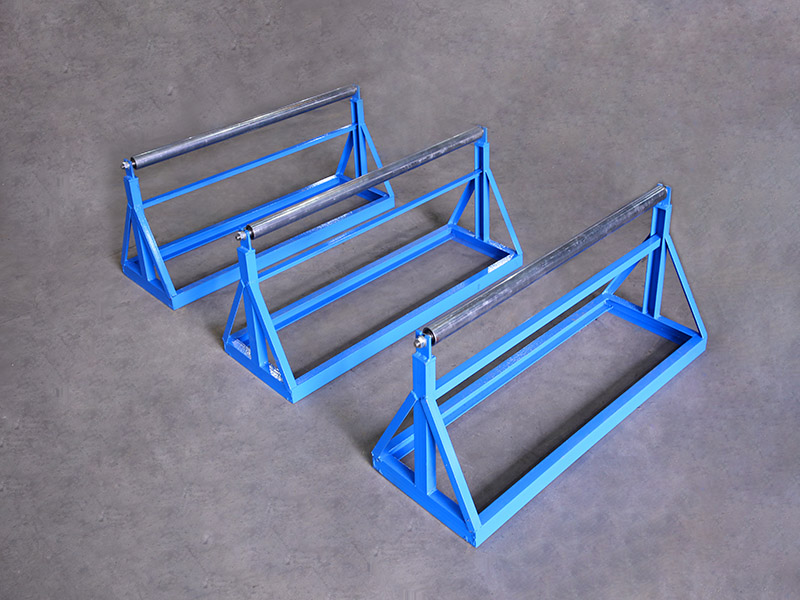

6) Rack de saída:Três unidades

20200316171137_19269

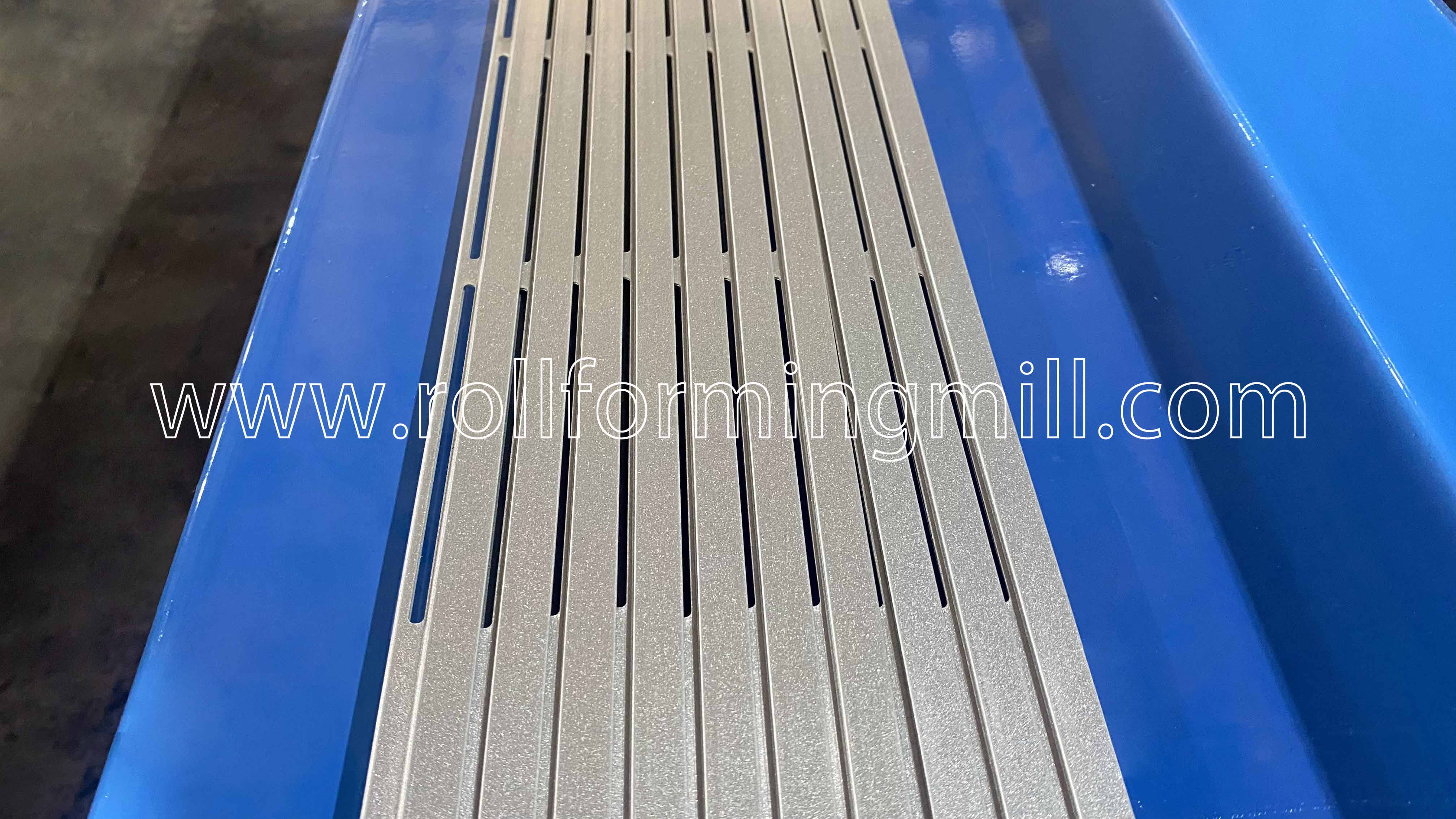

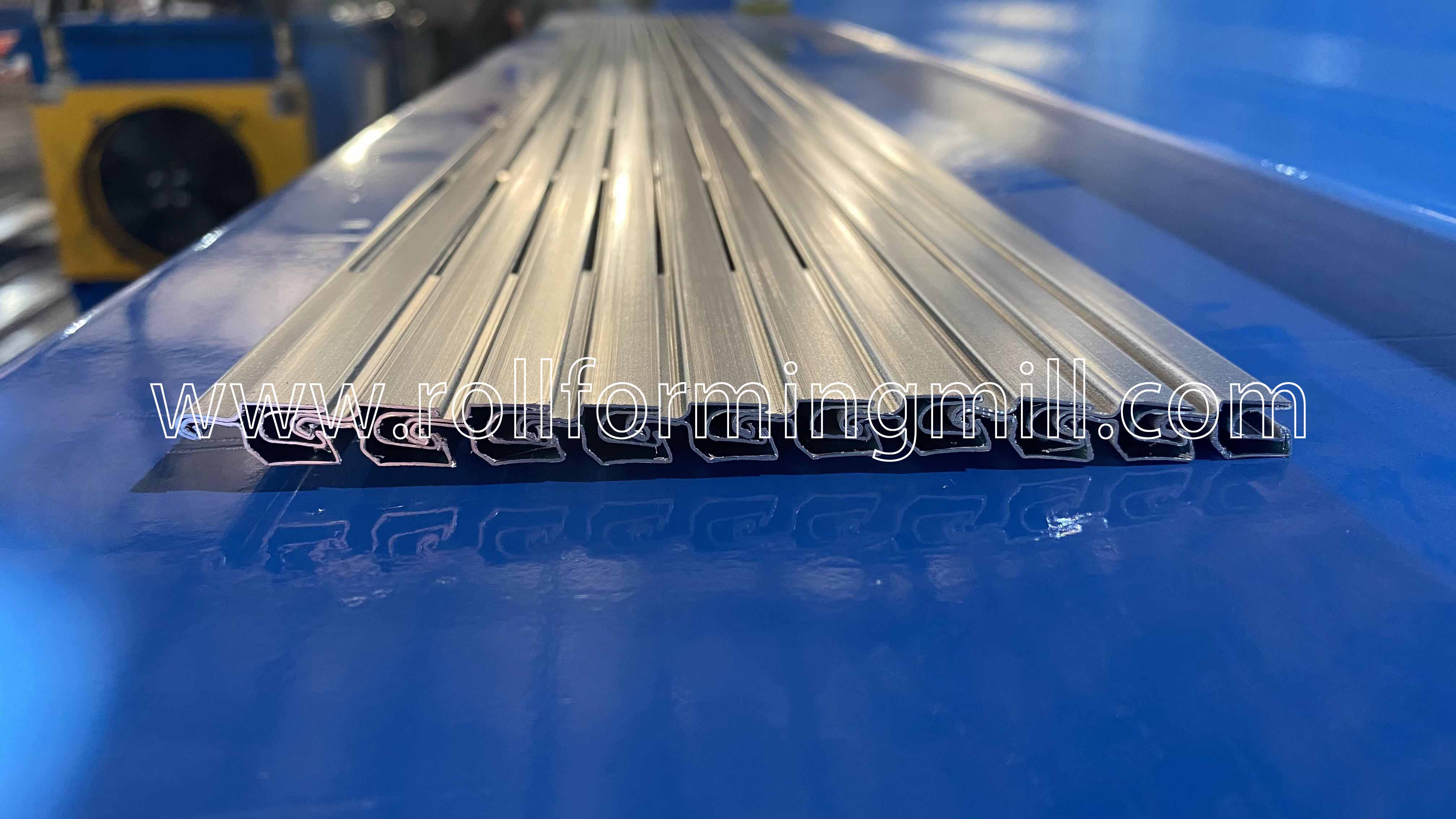

7) Exposição de produtos

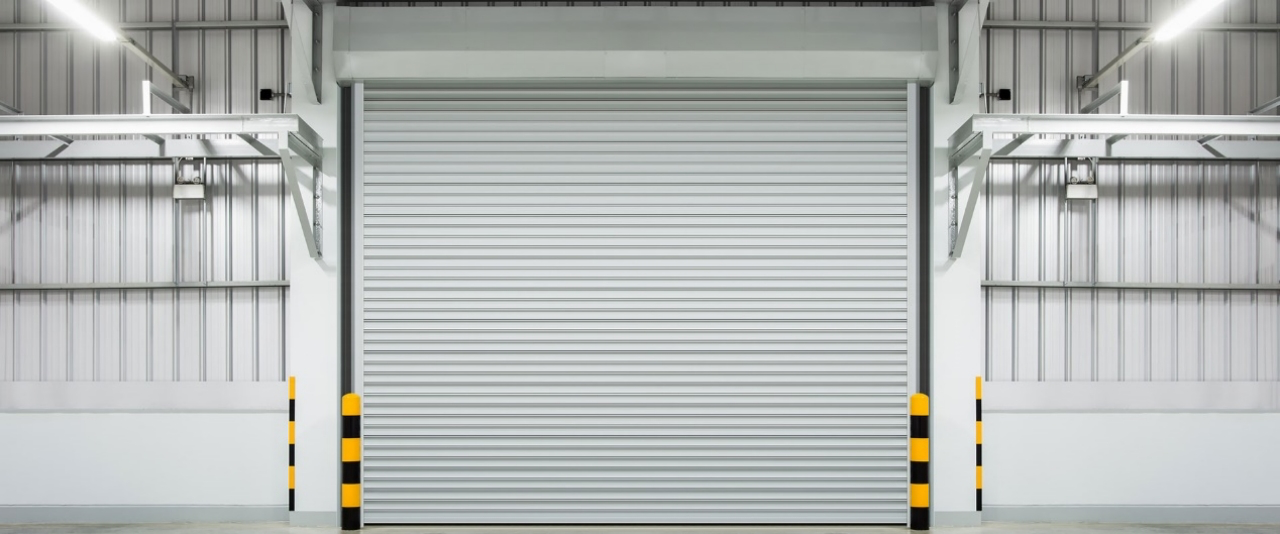

Caso de aplicação

7dc6ce9cf46d229c47761eeda520f672

Embalagem e envio

Método de embalagem:O corpo principal da máquina está nu e coberto por filme plástico (para proteger contra poeira e corrosão),carregado em contêiner e fixado firmemente em contêiner adequado por corda de aço e trava, adequado para transporte de longa distância.

20190812102601_56964

Serviço pós-venda

1. O a garantia é 24 meses depois que o cliente recebe a máquina.
Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente.
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas.
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes com custo extra.
