A Roll Forming é um processo de fabricação vital que transforma folhas de metal em perfis desejados através de flexão contínua. É um método amplamente utilizado em vários setores devido à sua eficiência e capacidade de produzir seções cruzadas complexas com precisão. Nós nos aprofundamos nos meandros da formação de rolos, explorando seus processos, avanços tecnológicos, benefícios e aplicações. Esta análise abrangente fornece informações valiosas sobre por que a formação de rolos é indispensável na fabricação moderna.
A compreensão da formação de rolos é crucial para indústrias que dependem de componentes de metal com perfis específicos. A adaptabilidade e eficiência do processo o tornam uma escolha preferida para produzir longos comprimentos de perfis de metal com qualidade consistente. Ao alavancar máquinas de formação de rolos , os fabricantes alcançam alta produtividade, mantendo a precisão.
O que é a formação de roll?
A formação de rolos é uma operação de flexão contínua na qual uma longa faixa de metal, tipicamente aço espiralada, é passada por conjuntos de rolos montados em estandes consecutivos. Cada conjunto executa uma parte incremental da curva até que a seção transversal desejada seja obtida. É um processo ideal para produzir peças de perfil constante com comprimentos longos e em grandes quantidades.
O processo começa com uma grande bobina de chapa metálica, variando de 1 polegada a 30 polegadas de largura e 0,012 a 0,2 polegadas de espessura. O metal é alimentado através de um guia de entrada que o alinha corretamente quando entra nos rolos do moinho. Os rolos são usinados com precisão para corresponder ao perfil desejado, garantindo precisão e consistência ao longo da produção.
O processo de formação de rolagem
O processo de formação de rolagem é um método sofisticado que envolve vários estágios para transformar o metal plano em perfis complexos. Cada estágio é essencial para alcançar o produto final com as especificações e a qualidade desejadas.
Desconhecimento e preparação
O processo começa com o desenrolar da tira de metal. Bobinas grandes são montadas em uma máquina desenfreada ou decomadeira, que alimenta o metal na linha. O metal pode ter uma curvatura natural de ser enrolada, por isso passa por um nivelador ou nivelador para eliminar qualquer conjunto e garantir que seja plano antes de se formar. O alinhamento adequado é fundamental nesta fase para evitar defeitos no produto final.
Operações pré-pressionadas
Antes que o metal atinja os rolos de formação, ele pode sofrer operações de pré-pressão, como perfuração, entalhe ou gravação. Essas operações adicionam recursos como orifícios, slots ou recortes sem exigir processamento secundário. A integração dessas etapas na linha de formação de rolagem aumenta a eficiência e reduz o tempo de produção.
A automação avançada permite controle preciso durante operações pré-pressionadoras. Os controladores lógicos programáveis (PLCs) gerenciam o tempo e o sequenciamento, garantindo que cada recurso seja colocado com precisão. Essa integração é vital para a produção de componentes complexos que atendem a especificações rigorosas.

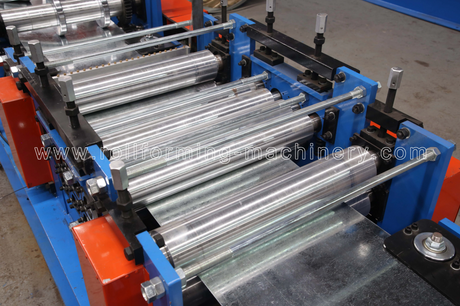

Os estágios de formação
O coração do processo de formação de rolagem está nos estágios de formação. A tira de metal passa por uma série de estações de rolos, cada uma realizando flexão incremental. Os rolos são projetados com precisão usando um padrão de flor, que estabelece a sequência de formas que o metal levará à medida que progride através do moinho.
O software de design auxiliado por computador (CAD) e fabricação auxiliada por computador (CAM) desempenham um papel crucial na criação do rolo morre e a sequência de formação. Essas tecnologias permitem que os engenheiros simulem o processo, otimizem as formas de rolos e prevejam possíveis problemas antes da fabricação, aumentando a eficiência e reduzindo os custos.
Corte e descarga
Depois que o metal alcança o perfil desejado, ele é cortado com comprimento. Isso pode ser feito usando uma matriz pré-cortada, onde o metal é cortado antes de formar ou um dado pós-corte, onde é cortado após a formação. As matrizes pós-corte são mais comuns, pois permitem operação contínua e maior eficiência.
O mecanismo de corte deve sincronizar com a velocidade da linha para garantir comprimentos precisos sem desacelerar a produção. Os sistemas avançados usam pontos de corte voadores que se movem com o material, fazendo o corte sem parar a linha. As peças acabadas são descarregadas para embalagens ou processamento adicional.
Avanços técnicos na formação de rolos
As inovações tecnológicas aumentaram significativamente o processo de formação de rolos. A integração de máquinas e PLCs CNC automatizou muitos aspectos do processo, aumentando a precisão e reduzindo o potencial de erro humano. Esses avanços permitem que formas e perfis complexos sejam formados com alta consistência e repetibilidade.
As máquinas CNC permitem o controle programável dos rolos, permitindo ajustes rápidos e configurações para diferentes perfis. Essa flexibilidade é essencial para os fabricantes que precisam produzir uma variedade de peças sem tempo de inatividade extensivo entre as trocas. A capacidade de armazenar e recordar programas acelera a produção e aumenta a eficiência.
Os PLCs gerenciam o tempo, sequenciamento e coordenação de vários componentes na linha de formação de rolos. Eles garantem que as operações como perfuração, corte e gravação sejam sincronizadas com a velocidade da linha. O monitoramento e os diagnósticos em tempo real fornecidos pelo PLCS aprimoram o controle do processo e permitem ajustes imediatos se ocorrerem desvios.
Benefícios e vantagens da formação de rolos
A Roll Forming oferece inúmeros benefícios que o tornam um método preferido para modelagem de metal em muitos setores. Suas vantagens decorrem da eficiência, custo-efetividade e capacidade de produzir perfis complexos com alta precisão.
Eficiência
A natureza contínua da formação de rolos permite a produção de alto volume com o mínimo de tempo de inatividade. Como o processo é automatizado, reduz a necessidade de intervenção manual, diminuindo os custos de mão -de -obra. A integração de operações pré-pressiona elimina a necessidade de processamento secundário, aumentando ainda mais a eficiência.
Custo-efetividade
A formação de rolagem é um processo de formação de frio, o que significa que não requer aquecimento do metal. Isso economiza custos de energia associados ao aquecimento e reduz a tensão térmica no metal. O design preciso dos rolos minimiza o desperdício de materiais, diminuindo o custo por unidade e tornando -o economicamente vantajoso para grandes corridas de produção.
Flexibilidade e precisão
O processo pode acomodar uma ampla variedade de metais, incluindo aço, alumínio e cobre. Permite a criação de perfis complexos e formas complexas que podem ser desafiadoras com outros métodos. A precisão da formação de rolos garante qualidade consistente em todas as partes, mantendo tolerâncias apertadas e altos padrões de acabamento superficial.
Metais usados na formação de rolos
A formação de roll é versátil nos tipos de metais que pode processar. A seleção do metal depende dos requisitos do aplicativo, como força, condutividade, peso e resistência à corrosão.
Metais ferrosos
Os metais ferrosos contêm ferro e são conhecidos por sua força e durabilidade. Os metais ferrosos comuns usados na formação de rolos incluem:
Aço: amplamente utilizado devido à sua força e versatilidade.
Aço inoxidável: oferece resistência à corrosão e é ideal para aplicações que requerem durabilidade.
Aço galvanizado: revestido com zinco para maior resistência à corrosão, adequada para aplicações externas.
Metais não ferrosos
Os metais não ferrosos não contêm ferro e são escolhidos para propriedades como condutividade e peso. Metais não ferrosos comuns incluem:
Alumínio: resistente à corrosão e à corrosão, usada nas indústrias aeroespacial e automotiva.
Cobre: excelente condutividade elétrica, usada em componentes elétricos.
Brass: uma liga de cobre e zinco, conhecida por sua usinabilidade e resistência à corrosão.
Tipos de processos de formação de rolagem
Vários processos de formação de rolos são empregados, dependendo do perfil e da aplicação desejados. Cada método oferece vantagens exclusivas e é adequado para tipos específicos de produtos.
Rolamento de forma
O rolamento da forma envolve a formação de metais em perfis de seção transversal específicos sem alterar a espessura do material. É comumente usado para produzir vigas, canais e trilhos. O processo requer projetos precisos de rolos para alcançar as formas complexas.
Rolamento de anel
O rolamento do anel produz anéis sem costura, rolando um anel de diâmetro menor em um maior. É usado para anéis de fabricação para rolamentos, flanges e espaços em branco. O processo aprimora as propriedades mecânicas do anel devido à deformação do material.
Rolo dobrar
A flexão do rolo forma grande raio dobra em placas ou seções de metal. É alcançado passando o material através de rolos que aplicam pressão para criar a curvatura desejada. Este método é usado para produzir componentes como tubos, tubos e conchas cilíndricas.

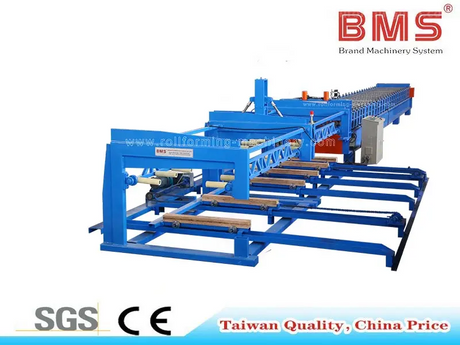

Roll Máquinas de formação
As máquinas de formação de rolos são equipamentos especializados projetados para executar o processo de formação de rolagem. Eles variam em complexidade e tamanho, dependendo dos perfis que produzem e do volume de produção necessário.
Máquinas de Stud e Track
Essas máquinas produzem componentes de enquadramento usados na construção, como pregos e faixas para paredes de partição. Eles lidam com vários tamanhos e medidores de aço, proporcionando flexibilidade para diferentes requisitos de construção. A integração de perfuração e corte permite a produção de componentes prontos para a montagem.
Máquinas de tubo sem costura
Máquinas de formação de rolagem de tubo sem costura criam tubos formando e soldando as bordas juntas. A soldagem TIG é comumente usada para o processo de soldagem devido à sua precisão e controle. Essas máquinas produzem tubos para aplicações nas indústrias automotivas, de construção e manufatura.
Máquinas de embrulho
Máquinas de formação de rolagem de embrulho formam flanges ou bordas em chapa, criando perfis em forma de L ou flanges complexos. Eles são usados na produção de componentes como molduras de portas, molduras de janelas e outros elementos arquitetônicos. As máquinas oferecem altas velocidades e podem produzir perfis complexos com precisão.
Aplicações e produtos
A Roll Forming encontra aplicações em vários setores devido à sua versatilidade e eficiência. A capacidade de produzir perfis complexos com qualidade consistente o torna inestimável nos componentes de fabricação para diferentes setores.
Indústria da construção
Na construção, a formação de rolos produz coberturas de metal, tapume, calhas e componentes de enquadramento. A precisão e a consistência garantem que os materiais de construção se encaixem perfeitamente, aumentando a integridade estrutural e o apelo estético dos edifícios. A capacidade de produzir comprimentos longos sem articulações reduz os pontos de vazamento nas aplicações de coberturas e revestimentos.
Indústria automotiva
O setor automotivo utiliza a formação de rolos para fabricar peças como trilhos de assento, pára -choques e componentes estruturais. A força e a precisão das peças formadas em rolos contribuem para a segurança e o desempenho do veículo. Aços avançados de alta resistência podem ser formados em formas complexas, reduzindo o peso, mantendo a integridade estrutural.
Manufatura de eletrodomésticos
Os aparelhos geralmente exigem componentes de metal com perfis específicos para quadros, suportes e caixas. A Roll Forming fornece a capacidade de produzir essas peças com eficiência e com alta precisão. A qualidade consistente garante que as linhas de montagem operem suavemente, reduzindo o tempo de inatividade e aumentando a produtividade.
Conclusão
A Roll Forming é uma pedra angular na fabricação moderna, oferecendo eficiência, precisão e versatilidade. Sua capacidade de produzir perfis complexos em grandes volumes o torna um processo essencial em indústrias que variam de construção a automotivo. Os avanços tecnológicos continuam aprimorando seus recursos, integrando sistemas de automação e controle que melhoram ainda mais a qualidade e reduzem os custos.
A compreensão do processo de formação de rolos permite que os fabricantes e engenheiros alavancem seus benefícios completamente. A integração de máquinas de formação de rolos adaptados a aplicativos específicos aprimora a produtividade e abre oportunidades de inovação no design do produto. À medida que as indústrias evoluem, a formação de rolos continua sendo um processo crítico que se adapta a novos materiais e requisitos, mantendo sua relevância e importância.
Perguntas frequentes (perguntas frequentes)
1. Qual é a principal vantagem da formação de rolos em relação a outros processos de formação de metal?
A Roll Forming oferece produção contínua de perfis complexos com alta precisão e consistência. Permite a fabricação eficiente de comprimentos longos sem articulações, reduzindo os custos de desperdício de materiais e custos de energia em comparação com processos como extrusão ou estampagem.
2. O rolo pode lidar com materiais de alta resistência, como aço avançado de alta resistência?
Sim, a Roll Forming pode processar aços avançados de alta resistência e outros materiais desafiadores. O processo de flexão gradual reduz a tensão no material, permitindo a formação de metais de alta resistência sem comprometer a integridade estrutural.
3. Como a tecnologia como CNC e PLC aprimora o processo de formação de rolagem?
As máquinas CNC fornecem controle programável sobre as posições e movimentos do rolo, permitindo ajustes rápidos e formação precisa dos perfis. Os PLCs gerenciam o sequenciamento e o tempo das operações, garantindo a sincronização e o monitoramento em tempo real, o que aumenta a eficiência e o controle de qualidade.
4. Que tipos de produtos são comumente fabricados usando a formação de roll?
A formação de rolos é usada para fabricar uma ampla gama de produtos, incluindo coberturas e revestimentos de metal, peças automotivas como pára -choques e trilhos de assento, quadros de eletrodomésticos, componentes estruturais e muito mais. Sua versatilidade permite aplicações em várias indústrias.
5. É possível incorporar operações secundárias, como perfuração e soldagem na linha de formação de rolagem?
Sim, operações secundárias, como perfuração, entalhe, gravação e soldagem, podem ser integradas à linha de formação de rolagem. Essa integração aumenta a eficiência, eliminando a necessidade de etapas de processamento separadas e reduz o tempo de produção.
6. Como a formação do rolo contribui para a economia de custos na fabricação?
A formação de rolos reduz os custos por meio de uso eficiente de material, resíduos mínimos e baixo consumo de energia, pois opera à temperatura ambiente. As velocidades de automação e alta produção diminuem os custos de mão -de -obra e aumentam a produção, levando a um custo menor por unidade.
7. Que considerações são importantes ao selecionar um metal para a formação de rolos?
Considerações importantes incluem a ductilidade, força, espessura e as propriedades desejadas do produto final, como resistência à corrosão ou condutividade. O metal deve ser adequado para deformação gradual sem rachaduras para alcançar o perfil necessário.
