| Não. | Parâmetros principais | Parâmetros do moinho formador de rolo | ||
| 1. | Espessura do material | 0,4-0,8 mm | Estações Formadoras | 20/20 passos |
| 2. | Largura de alimentação | De acordo com os desenhos | Estrutura corporal | H450 |
| 3. | Material de aplicação | PPGI/chapa galvanizada | Espessura da parede lateral | 22mm |
| 4. | Padrão Elétrico | 380V60Hz/3F | Haste Diâmetro | Aço 45#, φ75/φ85mm |
| 5. | Hidráulico Diâmetro do desbobinador | 7T-1300MM | Potência do motor principal | 4KW |
| 6. | Força de rendimento | Q235-345 | Parafusos de parafuso | Nota 8.8 |
| 7. | Velocidade de formação | 15-20m/min | Largura efetiva | De acordo com os desenhos |
| 8. | Sistema de controle | Sistema de controle CLP | Rolo | 45# Aço,usinado com precisão |
| 9. | Motor hidráulico | 7,5 kW | Cor da máquina | Azul+Preto+Laranja |
| 10. | Material de teste | A BMS fornecerá o tamanho do material de alimentação comprar isso 2 semanas antes do teste da máquina | ||
Desbobinador Hidráulico (7Tons) → Guia de Alimentação→ Moinho Formador de Rolos Principal → Dispositivo Hidráulico de Pós-Corte → Sistema de controle PLC → Estação Hidráulica → Empilhador Automático de 15,5M
Dispositivo de alimentação
Estrutura corporal feita de H450 digite aço por soldagem
Espessura da parede lateral: Q235 t 22mm;
Rolos fabricados em 45#, usinado com precisão, revestido com cromo duro;com espessura de 0,5mm, superfície com tratamento espelhado (para maior vida útil e antiferrugem);
Eixos fabricados em aço 45#, Tratamento térmico de têmpera e revenido, cromagem dura.Diâmetro=φ75/85mm, usinado com precisão
Engrenagem e corrente com cerca de 20 + 20 passos para formar
A posição de guia pode ser ajustada para uma alimentação adequada do material.
Moinho formador de rolo principal

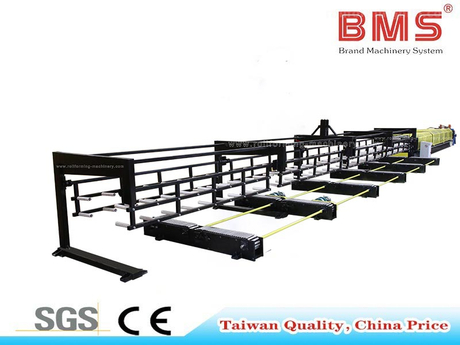

Rolos de suporte do empilhador Dispositivo de bandeja empilhadora (acionado por motor)
Rolos de suporte do empilhador
Máquina formadora de rolos para bandeja de cabos
Produto final
Produto final
Caso de aplicação
Caso de aplicação
