Especificação de
RolarFormação de máquina paraDoor.FRame

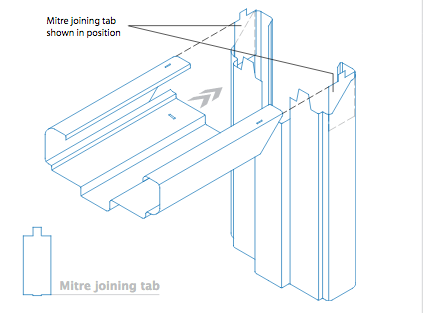

Ⅰ Desenho de Profile.
Ⅱ. Material:
Espessura do material: 1-1.2mm
Material aplicável: CRC, aço galvanizado (com força de rendimento 235-350MPA)
Ⅲ.Machine componentes.
1) Decoiler hidráulico:um conjunto 5ton.
2) moinho de laminação a frio:
a) Com o dispositivo de guia de material de alimentação
b) Seis cilindros que perfuram o dispositivo do furo:
Moldes de perfuração: cerca de 9sets
c) rolo principal formando moinho
Com guia de alimentação, quadro de corpo feito deHDigite aço por soldagem;
Condução do motor, transmissão da roda dentada da corrente,
cerca de 20 passos para formar
Rolos fabricados de45 # aço., precisão usinada, cromado duro revestido na superfície;
Eixos fabricados a partir de 45 #, principal diâmetro de eixos =ф75mm., precisão usinada
Formando velocidade aprox .12m / min (não calculando o tempo de punção e corte)
d) corpo da máquina comum para ação
Motor principal =.11kw com servo motor
3) Dispositivo de corte hidráulico:
Três cilindros pós-corte, param para cortar,
Motor hidráulico:18.5kw., Faixa de pressão hidráulica: 16MPA
Material de ferramenta de corte: CR12MOV, tratamento térmico
Cerca de seis pares de moldes de corte
4) sistema de controle PLC
Controle a quantidade, o comprimento de corte automaticamente
Combinado com: PLC, inversor, tela sensível ao toque (língua inglesa e chinesa), codificador, etc
Tolerância cortada a comprimento≤ ± 1mm
Tensão de controle 24v.
5) Rack de saída:
Un-alimentado, uma unidade, 6m comprimento
Ⅳ. Imagens de máquina (apenas para referência)
As especificações e fotos acima são apenas para referência, a precisas, talvez ligeiramente diferente e precise se referir à máquina.
