A máquina formadora de rolos de suporte de prateleira é projetada especificamente para a fabricação de suportes altamente duráveis usados em sistemas de prateleiras leves. Ideal para os setores de armazenamento, logística e varejo, esta linha de produção automatizada garante dimensões de perfil consistentes e integridade estrutural. Ao integrar tecnologia avançada de perfilagem, ajuda os fabricantes a otimizar a eficiência da produção, reduzir os custos de mão de obra e manter a produção estável em operações de longo prazo. O equipamento foi projetado para atender às demandas de produção contínua, tornando-o uma escolha confiável para ampliar as capacidades de fabricação.
Compreender os principais parâmetros técnicos é essencial para avaliar a compatibilidade da máquina com os requisitos específicos do seu projeto. As especificações a seguir detalham a adaptabilidade do material, capacidade de manuseio de bobinas, estrutura da máquina e sistemas de controle. O equipamento suporta aço galvanizado (GI) e aço laminado a frio (CRC) com espessura de 1,5-2,0 mm e limite de escoamento de G235-345Mpa, garantindo produtos finais resistentes.
| Material | Material aplicável | Aço galvanizado (GI), aço de rolo frio (CRC) |
| Espessura do material | 1.5-2.0mm | |
| Com força de escoamento | G235-345Mpa | |
| Bobina | Largura de alimentação | 600mm |
| Intervalo de identificação da bobina | 508 mm ± 30 mm | |
| Capacidade | Máx. 3 toneladas. | |
| Máquina | Quadro base | Aço tipo H450 por soldagem. |
| Espessura da parede lateral | Q235 T18mm | |
| Material do rolo | Aço GCR15 (= aço EN31) | |
| Estação de rolo | 28 etapas para formar | |
| Diâmetro do eixo | ф70, usinado com precisão. | |
| Cortador | Dureza | Tratamento térmico para HRC58-62 grau |
| Tolerância de corte | ≤ ± 1 mm | |
| Poder | Direção | Transmissão de engrenagem/roda dentada |
| Motor principal | 7,5KW (marca Polaroid) | |
| Motor da bomba para cortador | 5.5kW | |
| Sistema de controle do PLC | Inversor | Schneider Electric/DELTA (marca de Taiwan) |
| Tela de toque | WEINVIEW (marca de Taiwan) | |
| Codificador | Koyo (marca Japão) ou Omron (marca Japan) | |
| Tensão de controle | 24V |
Um fluxo de trabalho de produção bem estruturado é fundamental para manter alta eficiência e dimensões precisas. A máquina opera através de um processo automatizado suave, minimizando a intervenção manual e reduzindo o risco de erros operacionais. O processo contínuo de 6 etapas garante que as bobinas de aço bruto sejam niveladas, perfuradas, formadas e cortadas com precisão no comprimento exato necessário.
Dispositivo de desbobinamento e nivelamento → Dispositivo de alimentação e puncionamento do servo motor → Dispositivo de guia de alimentação → Sistema de perfilagem → Dispositivo de perfuração e corte hidráulico → Rack de saída
Para garantir estabilidade a longo prazo e formação precisa, a máquina é construída com componentes de nível industrial. Cada seção foi projetada para lidar com ambientes de produção exigentes e, ao mesmo tempo, simplificar a manutenção.
Sem alimentação, controle manualmente o encolhimento e a parada do furo interno da bobina de aço.
Largura máxima de alimentação: 600 mm , faixa de identificação da bobina 508 mm ± 30 mm . Capacidade: Máx. 3 toneladas.
Este desbobinador fornece uma base de alimentação de material estável, evitando o desalinhamento da bobina e garantindo uma entrada suave no dispositivo de nivelamento.
Equipada com controle preciso de servo motor, esta unidade garante a colocação precisa dos furos nos suportes das prateleiras, o que é vital para a montagem final das prateleiras leves.
A posição de guia pode ser ajustada para uma alimentação adequada do material.
A orientação adequada evita desvios de material durante os estágios iniciais, reduzindo desperdícios e protegendo os rolos formadores contra desgaste irregular.
Acionamento por engrenagem/roda dentada, aproximadamente 12passo para formar.
Motor principal (marca Polaroid) = 7,5KW , controle de velocidade de frequência.
Velocidade real de conformação: 12-16 m/min .
A estrutura de base de aço H450 durável e as estações de rolos precisas garantem a estabilidade do processo de perfilagem, proporcionando formatos de perfil consistentes mesmo em velocidades máximas de produção.
Poste para cortar, pare para cortar, tipo de design de lâmina de corte de duas peças, sem apagamento.
Motor hidráulico: 5,5KW .
Material da ferramenta de corte: Cr12MoV (= SKD11 com pelo menos um milhão de vezes de vida útil de corte), Tratamento térmico ao grau HRC58-62.
A potência de corte é fornecida pela estação hidráulica independente do motor principal.
Este design garante bordas limpas sem deformação do material, eliminando a necessidade de processamento secundário e economizando tempo de produção.
Controle a quantidade e o comprimento de corte automaticamente.
Insira os dados de produção (lote de produção, unidades, comprimento, etc.) na tela de toque.
Pode terminar a produção automaticamente.
Combinado com: PLC, inversor, tela sensível ao toque, codificador, etc.
Apresentando marcas internacionais confiáveis como Schneider Electric ou DELTA para o inversor, WEINVIEW para a tela sensível ao toque e KOYO ou OMRON para o codificador. Este sistema permite que os operadores gerenciem facilmente lotes e comprimentos de produção, reduzindo erros humanos e melhorando a segurança operacional geral.
Sem alimentação, duas unidades , com roletes para facilitar a movimentação.
Projetado para coletar com segurança os suportes de prateleira acabados, evitando arranhões na superfície e facilitando o empacotamento.

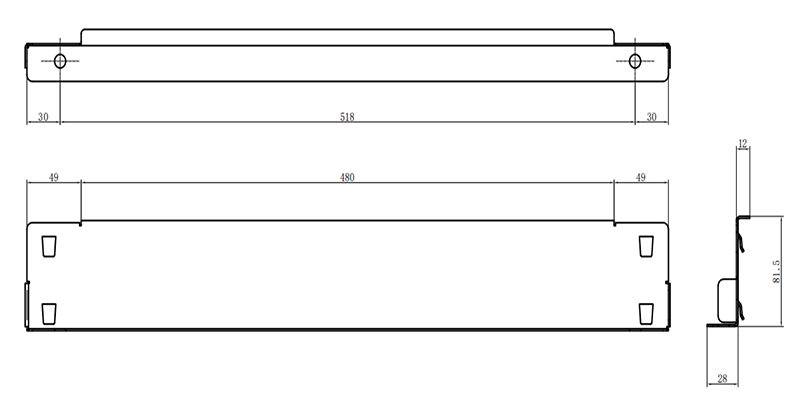

Os suportes de prateleira acabados apresentam dimensões precisas, superfícies lisas e resistência estrutural confiável, prontos para uso imediato na montagem de prateleiras leves.
A embalagem adequada é essencial para proteger as máquinas industriais durante o transporte de longa distância.
Método de embalagem: O corpo principal da máquina é nu e coberto por filme plástico (para proteger contra poeira e corrosão) , carregado em um contêiner e fixado firmemente em um contêiner adequado por corda de aço e trava, adequado para transporte de longa distância.
Esta solução de embalagem padronizada garante que o equipamento chegue às suas instalações em ótimas condições, pronto para instalação.
Entendemos que o suporte pós-venda confiável é crucial para sua produção contínua e para minimizar os riscos de tempo de inatividade.
1. A garantia é 24 de meses após o cliente receber a máquina.
Dentro de 24 meses, enviaremos as peças de reposição ao cliente gratuitamente.
2. Oferecemos suporte técnico durante toda a vida útil de nossas máquinas.
3. Podemos enviar nossos técnicos para instalar e treinar os trabalhadores nas fábricas dos clientes com custo extra.
Esses termos de serviço claros proporcionam tranquilidade, garantindo que seu investimento esteja protegido e que suas operadoras tenham suporte total.
Assista às demonstrações em vídeo abaixo para observar o desempenho operacional em tempo real de nossa Máquina Formadora de Rolos de Suporte de Prateleira. Esses registros visuais fornecem uma visão direta das capacidades de produção contínua do equipamento, da estabilidade operacional e da precisão de modelagem na fabricação de suportes projetados para sistemas de prateleiras leves.
Ao avaliar a máquina durante seu processo de trabalho real, as equipes de compras e os engenheiros de instalações podem avaliar melhor sua eficiência, fluxo de trabalho automatizado e adequação para linhas de produção específicas. As demonstrações destacam como o maquinário lida com a alimentação de material, a conformação de rolos e o corte com confiabilidade consistente, ajudando você a tomar uma decisão de compra mais informada com base em expectativas realistas de produção.
